Description

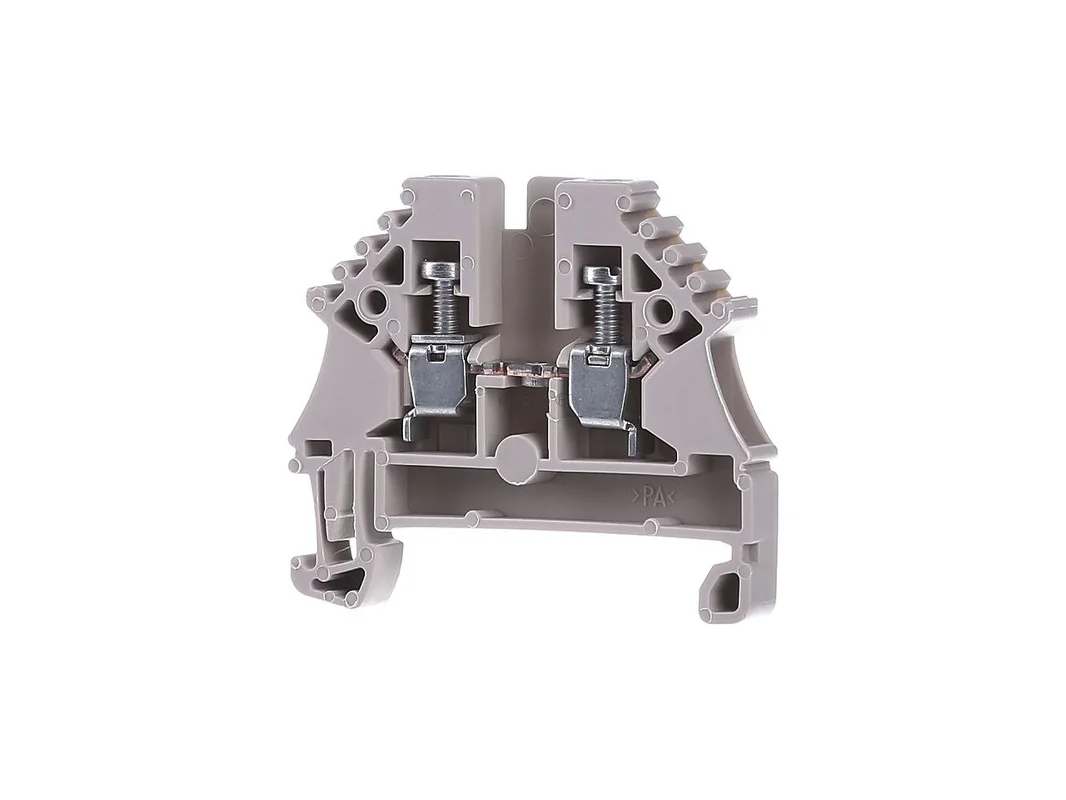

Via terminal – Doorvoeraansluitklem 5,1 mm 24A WDU 2.5N – Weidmüller – 1023700000 – 4008190103484:

De Weidmüller doorvoer-rijgklem WDU 2.5N 1023700000 is een compacte oplossing voor de veilige verbinding van geleiders in de schakelkastbouw, in de gebouwentechniek en in vele industriële toepassingen. De schroefaansluiting maakt een duurzaam vast contact mogelijk, terwijl de slanke bouwvorm een nette en ruimtebesparende bedrading op de montagerail ondersteunt. Met 2,5 mm² nominale doorsnede, 24 A nominale stroom en 500 V nominale spanning is deze doorvoerklem geschikt voor veel klassieke taken op het gebied van energie- en signaalverdeling.

Precieze geleiderverbinding voor efficiënte bedrading met de WDU 2.5N

De 1-etage rijgklem is ontworpen voor montage op TS 35 montagerails en biedt twee aansluitingen met hetzelfde potentiaal. Dat maakt haar de passende keuze voor duidelijk gestructureerde klemmenstroken met goed overzicht. De donkerbeige uitvoering past in bestaande rijgklemmensystemen en ondersteunt een normconforme, professionele installatie. Dankzij robuuste materialen blijft de klem ook bij mechanische belasting betrouwbaar in gebruik.

Producthighlights voordelen

• Veilige schroefaansluiting: Voor een stevige geleiderbevestiging en constant contact bij continu gebruik.
• Ontworpen voor 2,5 mm²: Ideaal voor veel standaardtoepassingen in besturing en verdeling.
• Compacte breedte: Met slechts 5,1 mm zeer geschikt voor dichte klemmenrijen.
• 1-etage bouwvorm: Overzichtelijk, gemakkelijk toegankelijk en eenvoudig te bedraden.
• Twee aansluitingen: Geschikt voor het aansluiten en doorverbinden van geleiders.
• Montage op TS 35: Beproefd formaat voor veel gangbare schakelkasten.
• Hoge mechanische stabiliteit: Gehard staal is bestand tegen de krachten bij het klemmen.
• Zeer goede geleidbaarheid: Tin-gecoat koper ondersteunt een stroomgeleiding met weinig verlies.
• Moeilijk ontvlambare behuizing: Materiaal Wemid met UL 94 V-0.
• Breed temperatuurbereik: Geschikt voor veeleisende omgevingen in een industriële omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Weidmüller
Type	WDU 2.5N
Artikelnummer fabrikant	1023700000
EAN	4008190103484
Catalogus	Doorvoerklem
Productsoort	Doorvoer-rijgklem
Aansluittype	Schroefaansluiting
Nominale doorsnede	2,5 mm²
Aantal niveaus	1
Aantal aansluitingen	2
Nominale spanning	500 V
Nominale stroom	24 A
Montagetype	TS 35 montagerail
Breedte	5,1 mm
Hoogte	44 mm
Diepte	37 mm
Striplengte	10 mm
Aanhaalmoment	0,4 tot 0,6 Nm
Materiaal behuizing	Wemid
Kleur	donkerbeige
Brandgedrag	UL 94 V-0
Bedrijfstemperatuur	-60 °C tot +130 °C

Voordelen, systeemintegratie en passende alternatieven voor de klemmenstrook

In de praktijk overtuigt de Weidmüller doorvoer-rijgklem door een duidelijke combinatie van contactzekerheid, compacte bouwvorm en goede toegankelijkheid. De schroefaansluiting is vooral gewild wanneer een vaste, goed controleerbare geleiderklemming met hoge mechanische stabiliteit nodig is. Dat maakt de klem interessant voor klassieke besturingsinstallaties, machinebouw, energieverdeling en gebouwentechniek.

• Nette bedrading: De smalle bouwvorm bespaart ruimte op de montagerail.
• Duidelijke structuur: Eén niveau en twee aansluitingen vergemakkelijken planning en service.
• Hoge proceszekerheid: Stevige schroefbevestiging ondersteunt duurzame contactkwaliteit.
• Robuust in het dagelijks gebruik: Geschikt voor omgevingen met mechanische belasting.
• Systeemgeschikt: Passend voor accessoires zoals bruggen, eindplaten en markeerders binnen de serie.

Vergeleken met vergelijkbare Weidmüller klemmen met trekveer- of Push-In-techniek is deze uitvoering vooral interessant voor gebruikers die bewust kiezen voor de klassieke schroefaansluiting. Veergebasiseerde varianten bieden vaak voordelen bij zeer snelle montage, terwijl de WDU 2.5N haar sterke punten laat zien bij beproefde schroeftechniek, duidelijke bediening en hoge acceptatie in het servicebereik.

Binnen het assortiment van de fabrikant zijn er bovendien gekleurde of functioneel verwante varianten zoals WDU 2.5N BL voor de blauwe markering van bepaalde stroomkringen of WDU 2.5N OR voor optisch gescheiden bedradingszones. modellen met geïntegreerde brugopname of afwijkende markeringskleur dienen vooral voor een betere structuur in de schakelkast, niet voor een fundamenteel ander aansluitfunctie. Wie meer klemposities per niveau of speciale scheidingsfuncties nodig heeft, kiest eerder voor gespecialiseerde series met een uitgebreidere functionaliteit.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen bijvoorbeeld doorvoerklemmen van Phoenix Contact, WAGO of ABB in aanmerking. Phoenix Contact biedt afhankelijk van de serie vaak vergelijkbare klemmen voor TS 35 met schroef- of veeraansluiting, waarbij accessoires en coderingssystemen deels anders zijn opgebouwd. WAGO is sterk in veertechniek en scoort vaak bij snelle bedrading, maar richt zich daarmee op ander montagevoorkeuren. ABB voert eveneens rijgklemmen voor klassieke schakelkasten, die in details zoals accessoiressysteem, markering en aansluitprincipe kunnen verschillen. Voor een uniforme klemmenstrook is het in de praktijk meestal zinvol om binnen één fabrikant en één serie te blijven.

Betrouwbare contacttechniek en duurzame materialen in detail

De rijgklem dient voor het aansluiten of verbinden van geleiders met duurzaam veilig contact. Juist bij installaties die regelmatig worden belast, telt niet alleen de elektrisch waarde, maar ook de mechanische kwaliteit van het klem punt. Gehard staal vangt de optredende krachten bij het aandraaien veilig op en ondersteunt langdurig een stabiele klemwerking. Tin-gecoat koper bevordert een zeer goede geleidbaarheid en draagt bij aan een betrouwbare overdracht van stroom en signalen. Voor gebruikers betekent dat een robuuste, servicevriendelijke en in het dagelijkse schakelkastgebruik beproefde verbindingsoplossing.
