Verwarmings-/koelcircuitregelaar 2-voudig 0-10V man REG – Verwarmingsactuator voor KNX-domotica H… – ABB – 2CDG110219R0011 – 4016779011624:

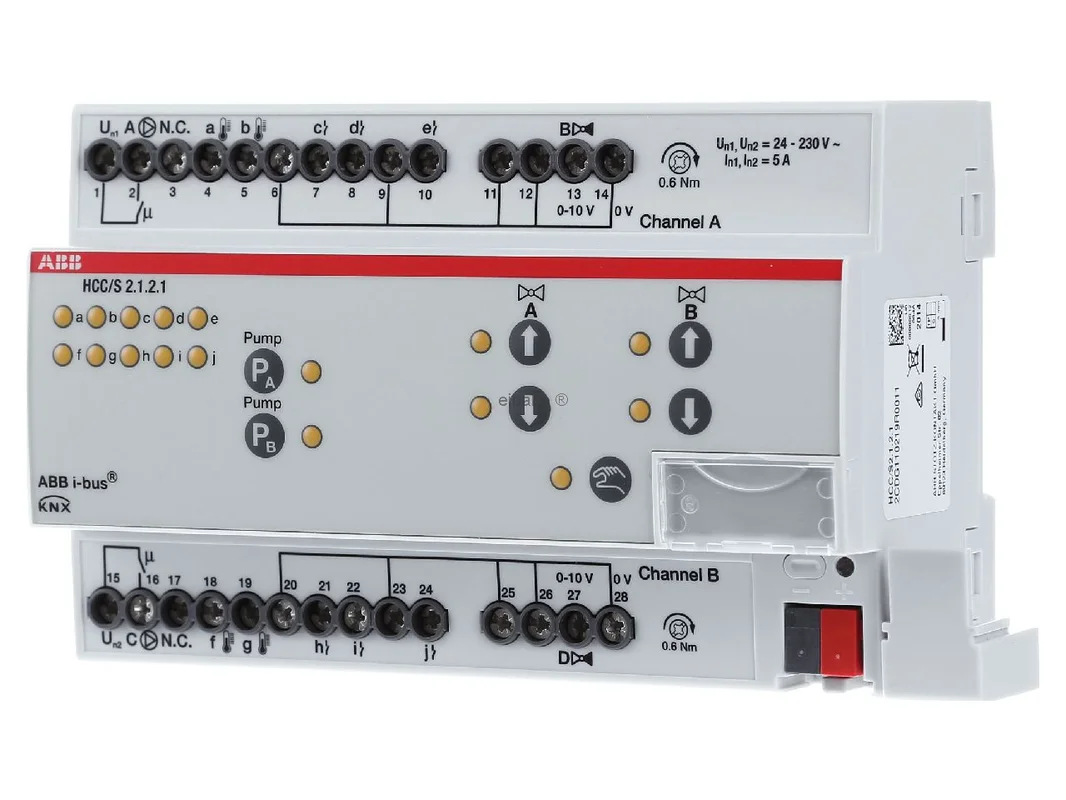

De ABB KNX verwarmings-/koelkringcontroller 2-voudig 0-10V met handbediening REG HCC/S2.1.2.1 is een krachtige oplossing voor de nauwkeurige regeling van verwarmings- en koelkringen in moderne KNX-installaties. Het apparaat bestuurt twee onafhankelijke kringen en combineert analoog ventielaansturing met intelligente pomplogica, temperatuurregistratie en comfortabele handbediening direct op het apparaat. Daardoor is de controller ideaal voor veeleisende woningbouw, utiliteitsbouw en technische installaties met hoge eisen aan efficiëntie, stabiliteit en diagnose.

Nauwkeurige KNX-regeling voor twee verwarmings- of koelkringen

Elk van de twee kanalen beschikt over een analoog 0-10-V-uitgang voor de aansturing van een 3-weg-mengventiel en over een relaisuitgang voor het schakelen van de circulatiepomp. Aanvoer- en retourtemperatuur worden per kanaal geregistreerd en door de geïntegreerde regelaar gebruikt voor de berekening van de passende ventielstelwaarde. De setpointwaarde wordt via de KNX-bus ontvangen, waardoor een nette integratie in centrale gebouwautomatisering, ruimteregeling en energiestrategieën mogelijk is.

Aanvullende binaire ingangen maken de bewaking van de pompstatus via potentiaalvrije contacten mogelijk. Deze terugmelding kan direct in de pompbesturing worden meegenomen en verhoogt daarmee de bedrijfszekerheid, transparantie en de kwaliteit van de regeling. Door de bundeling van beide kanalen kunnen bovendien systemen met dubbele pompen efficiënt worden gerealiseerd.

Producthighlights voordelen

• Twee regelkringen: Stuurt twee verwarmings- of koelkringen in één compact DIN-railapparaat.
• 0-10-V-uitgangen: Geschikt voor de nauwkeurige aansturing van 3-weg-mengventielen.
• Geïntegreerde pomplogica: Per kanaal met relaisuitgang voor het schakelen van de circulatiepomp.
• Temperatuurregistratie: Aanvoer- en retourtemperatuur worden direct in de regeling meegenomen.
• Pompterugmelding: Binaire ingangen evalueren statussignalen van de pomp.
• KNX-integratie: Setpointwaarden worden via de bus ontvangen en centraal verwerkt.
• Handbediening: Directe toegang op het apparaat vergemakkelijkt service en inbedrijfstelling.
• Geschikt voor dubbele pompen: Kanaalbundeling voor uitgebreide hydraulische concepten.
• diagnosevriendelijk: Ondersteunt uitgebreide analyse en inbedrijfstelling met ABB i-bus Tool.
• Verdelerinbouw: Ontworpen voor montage op DIN-rail in de schakelkast.

Intelligente functies voor efficiënte verwarmings- en koeltechniek

• Vraaggestuurde regeling: De regelaar verwerkt meetwaarden en setpointwaarden voor een stabiele aanvoertemperatuur.
• Hydraulische flexibiliteit: Ideaal voor gemengde verwarmingskringen en geregelde koelkringen met mengventiel.
• Pompbeveiliging: Statussignalen van de pomp kunnen in de logica worden opgenomen.
• Centrale gebouwautomatisering: Goed geschikt voor KNX-projecten met ruimteregelaars, tijdprofielen en scènes.
• Service ter plaatse: Handbediening versnelt controle, test en onderhoud.
• Uitgebreide diagnose: Nuttig bij inbedrijfstelling, foutanalyse en installatie-optimalisatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX verwarmings-/koelkringcontroller 2-voudig 0-10V met handbediening REG HCC/S2.1.2.1
Fabrikant	ABB
Artikelnummer	2CDG110219R0011
EAN	4016779011624
Catalogus	Verwarmingsactor
Bussysteem	KNX
Montagewijze	DIN-railapparaat voor DIN-rail
Kanalen	2
Ventieluitgangen	2 x analoog 0-10 V DC
Signaaltype	Analoog
Uitgangsbelasting	> 10 kOhm
Uitgangstolerantie	± 10 %
Stroombegrenzing	tot 1,5 mA
Pompuitgangen	2 relaisuitgangen
Schakelstroom relais	5 A
Temperatuurregistratie	Aanvoer en retour per kanaal
Binaire ingangen	3 statussignaalingangen voor pompbewaking
Setpointinstelling	via KNX-bus
Bediening	met handbediening op het apparaat
Bijzonderheid	Kanaalbundeling voor systemen met dubbele pompen
Inbedrijfstelling	Parametrering met ETS
diagnose	Ondersteuning voor ABB i-bus Tool
Max. communicatieobjecten	108
Max. groepsadressen	255
Max. toewijzingen	255

Efficiënte mengkringregeling en praktijkgerichte KNX-integratie

De ABB KNX verwarmings-/koelkringcontroller 2-voudig 0-10V met handbediening REG HCC/S2.1.2.1 is bijzonder geschikt voor installaties waarin twee verwarmings- of koelkringen netjes, stabiel en energie-efficiënt geregeld moeten worden. De combinatie van analoog ventielaansturing, pompschakeling, temperatuurmeting en statusbewaking maakt het apparaat tot een zeer doordachte oplossing voor technisch veeleisende KNX-projecten.

In het dagelijks gebruik overtuigt het apparaat door nauwkeurige regeling van het mengventiel, betere afstemming van aanvoer en retour en door de mogelijkheid om echte pompterugmeldingen in de functie op te nemen. Dat verhoogt de veiligheid tijdens bedrijf en vereenvoudigt de diagnose in geval van service. Bijzonder sterk is de controller in centrale verwarmings- en koelverdelers, waarin een nette hydraulische regeling met KNX-communicatie vereist is.

• Zeer geschikt voor gemengde verwarmingskringen met 0-10-V-mengventielen.
• Twee onafhankelijke kringen besparen ruimte in de verdeler en verlagen de planningsinspanning.
• Handbediening op het apparaat is ideaal voor service, testbedrijf en snelle functiecontrole.
• Pompterugmelding via binaire ingangen verbetert de bedrijfszekerheid.
• Aanvoer- en retourmeting per kanaal zorgt voor onderbouwde regelwaarden.
• Kanaalbundeling maakt toepassing in oplossingen met dubbele pompen mogelijk.
• Zeer goede integratie in KNX-visualisatie, tijdprogramma’s en centrale logica.

Binnen de ABB-familie is dit model de juiste keuze wanneer 0-10-V-mengventielen moeten worden aangestuurd. Ten opzichte van varianten met 3-puntsaansturing ligt het duidelijke voordeel in de fijnere, continue setpointinstelling. Dat is vooral interessant bij gevoelige regeltrajecten en bij toepassingen met hoge eisen aan temperatuurstabiliteit.

Wie in plaats van analoog 0-10-V-ventielen gemotoriseerde 3-puntsaandrijvingen gebruikt, kiest eerder voor een ABB-uitvoering met 3-puntsuitgang. Deze is in de praktijk passend wanneer de aanwezige hydrauliek is ontworpen voor Open/Dicht of Open/Stop/Dicht. Het hier beschreven apparaat is daarentegen beter geschikt voor installaties die de voorkeur geven aan een traploze ventielpositie.

ABB biedt op het gebied van verwarmings-/koelkringregeling ook uitvoeringen voor andere ventieltypes aan. Het wezenlijke verschil ligt in de manier van ventielaansturing. Bij 0-10-V-modellen verloopt de regeling proportioneel en continu. Dat is vaak voordelig in moderne installaties met hoge regelkwaliteit. 3-puntsapparaten zijn daarentegen vaak zinvol wanneer bestaande aandrijvingen verder worden gebruikt of wanneer de installatietechniek klassiek is opgebouwd.

Voor pure schakeltaken of eenvoudige thermo-elektrische stelaandrijvingen zijn klassieke verwarmingsactoren meestal de betere keuze. Zij dienen vooral voor de regeling van ruimtezones. De hier beschreven controller is daarentegen duidelijk gericht op de hydraulische kring met menger, pomp en temperatuurregistratie.

Vergelijkbare oplossingen zijn onder andere te vinden bij Siemens, Theben en WAGO in de omgeving van KNX of gebouwautomatisering. Verschillen zitten meestal in de parametrering, in diagnosefuncties en in de diepgang van de directe hydraulische logica. ABB scoort hier met een consistente integratie in de i-bus-omgeving, handbediening op het apparaat en een applicatie die duidelijk is toegesneden op verwarmings- en koelkringen.

Siemens-oplossingen zijn vaak sterk ingebed in grotere systeemlandschappen en zijn bijzonder geschikt voor complexe technische gebouwen. Theben zet vaak in op zeer gebruiksvriendelijke ETS-structuren en comfortabele logica in de KNX-omgeving. WAGO toont zijn sterke punten eerder in vrij programmeerbare automatiseringsconcepten. Voor klassieke KNX-verdelerinbouw met directe ETS-parametrering is de ABB-oplossing in veel projecten bijzonder efficiënt.

In ETS is het aan te bevelen om beide kanalen duidelijk naar installatiedeel te benoemen, bijvoorbeeld „Verwarmingskring begane grond“ en „Koelkring kantoor“. Daardoor blijven groepsadressen, statusobjecten en diagnose ook in grotere projecten overzichtelijk. Voor elk kanaal moeten aanvoer- en retoursensoren logisch worden gedocumenteerd en de bijbehorende objecten netjes gescheiden worden.

Praktisch is het om de setpointwaarde via een centraal groepsadres vanuit een bovenliggende logica of een ruimteregelaar te versturen. Zo kan bijvoorbeeld bij afwezigheid de setpointwaarde worden verlaagd en bij comfortbedrijf weer worden verhoogd. Voor koelbedrijf kan een eigen setpointbereik worden aangemaakt, zodat omschakelingen tussen verwarmen en koelen inzichtelijk blijven.

Voor de pompbewaking moet de statusterugmelding niet alleen worden gevisualiseerd, maar ook logisch worden geëvalueerd. Een eenvoudig voorbeeld: wordt een pompcommando verzonden, maar geen status gedetecteerd, dan kan een storingsmelding aan visualisatie of meldpost worden doorgegeven. Eveneens zinvol is een blokkeerfunctie via groepsadres, bijvoorbeeld voor onderhoud of bijzondere hydraulische toestanden.

Bij systemen met dubbele pompen is een duidelijke structuur van de objecten bijzonder belangrijk. Hier wordt een nette scheiding tussen vrijgave, terugmelding, storing en verzamelstatus aanbevolen. Zo blijft de installatie ook in geval van service transparant. Voor de inbedrijfstelling is het nuttig om eerst met handbediening en vaste setpointwaarden te testen en pas daarna tijdprofielen, centrale commando’s en uitgebreide logica te activeren.

Wie twee verwarmings- of koelkringen met hoge precisie, goede diagnose en nette KNX-integratie wil regelen, maakt met deze controller een overtuigende keuze. De combinatie van 0-10-V-ventielaansturing, pompschakeling, temperatuurregistratie en handbediening maakt het apparaat tot een professionele oplossing voor moderne technische gebouwinstallaties.

Zo ontstaat een betrouwbare basis voor efficiënte hydrauliek, stabiele temperaturen en een economische installatie-exploitatie. Precies dat maakt deze ABB-controller tot een sterke component voor veeleisende KNX-projecten in de woningbouw en in de utiliteitssector.
