Vermogensschakelaar AC-3/400V:4kW 3p DILEM-01 (230V50HZ) – Magneetschakelaar 8,8A 230V AC DILEM-0… – Eaton – 051795 – 4015080517955:

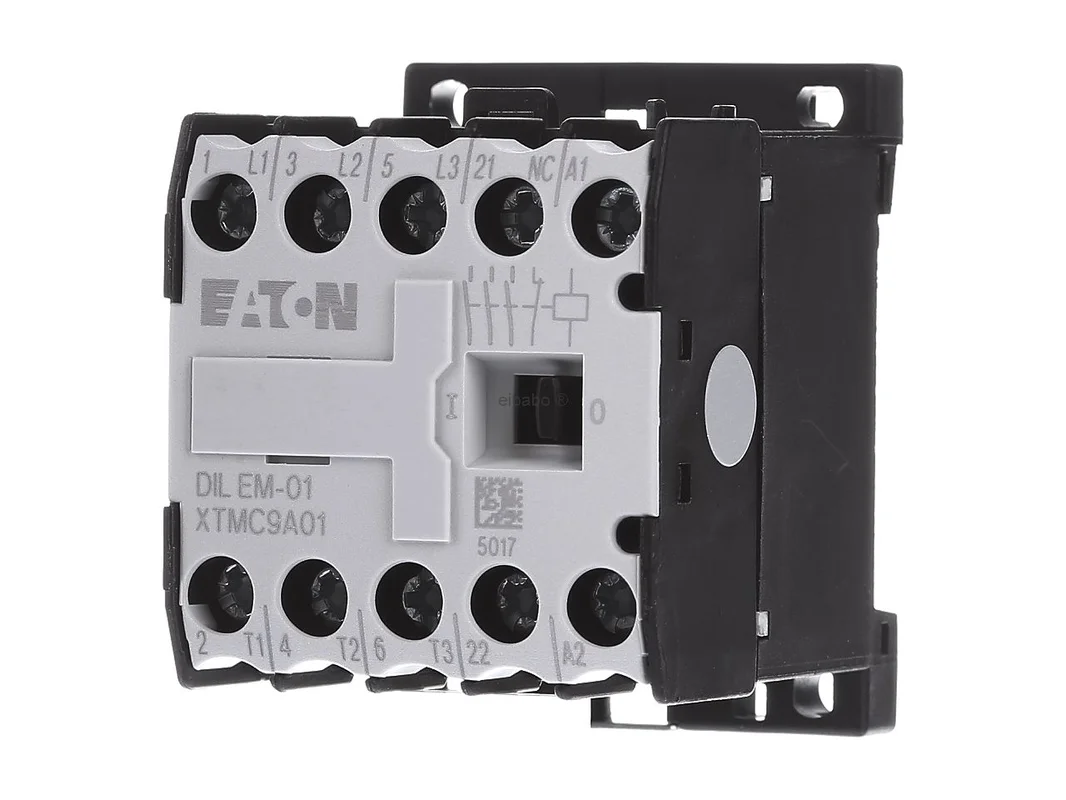

De Eaton vermogenscontactor DILEM-01(230V50HZ) 051795 is een compacte en robuuste oplossing voor het veilig schakelen van motoren en ohmse belastingen. Met 3 polen, een geïntegreerd verbreekcontact als hulpcontact en AC-bediening is deze minicontactor geschikt voor veel taken in de machinebouw, in de gebouwtechniek en in industriële besturingen. De uitvoering met schroefklemmen vergemakkelijkt een stevige en praktijkgerichte bedrading.

Eaton vermogenscontactor voor motorbesturing en lastschakeling

De contactor is ontworpen voor toepassingen waarbij betrouwbaar schakelen, compacte bouwvorm en duidelijke functionaliteit gevraagd zijn. Hij ondersteunt typische motorstarts in AC-3-bedrijf en is ook geschikt voor licht inductieve en ohmse belastingen. Door het aanwezige verbreekcontact kan het apparaat goed in stuurketens, vergrendelingen of meldcircuits worden geïntegreerd. Voor moderne installaties is bovendien belangrijk dat het model ook geschikt is voor motoren van de efficiëntieklasse IE3.

Producthighlights voordelen

• Compacte bouwvorm: Ideaal voor schakelkasten met beperkte ruimte.
• 3-polige uitvoering: Passend voor veel draaistroomtoepassingen.
• Met 1 verbreekcontact: Praktisch voor hulp-, meld- en vergrendelingstaken.
• AC-3 tot 9 A: Geschikt voor het schakelen van kooiankermotoren.
• 4 kW bij 380 tot 400 V: Goede keuze voor veel typische motorbelastingen.
• Schroefklemmen: Beproefde aansluittechniek voor stevige bevestiging.
• Voor AC-1, AC-3 en AC-4: Breed toepassingsgebied in stuur- en lastkringen.
• IE3-geschikt: Ook inzetbaar met motoren van hogere efficiëntieklassen.
• Professionele Eaton serie: Beproefde DILEM-reeks voor industriële taken.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productaanduiding	Vermogenscontactor DILEM-01(230V50HZ)
Artikelnummer fabrikant	051795
EAN	4015080517955
Serie	DILEM
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Minicontactor / vermogenscontactor
Toepassing	Motoren en ohmse belastingen
Aantal polen	3-polig
Hulpcontact	1 verbreekcontact
Bediening	AC
Stuurspanning	230 V AC bij 50 Hz
Stuurspanning alternatief	240 V AC bij 60 Hz
Aansluittechniek	Schroefklemmen
Gebruikscategorie AC-1	Niet- of licht inductieve belastingen, weerstandsovens
Gebruikscategorie AC-3	Kooiankermotoren starten, tijdens bedrijf uitschakelen
Gebruikscategorie AC-4	Kooiankermotoren starten, omkeren, tippen
Nominale bedrijfsstroom AC-3	9 A bij 380 V / 400 V
Nominaal vermogen AC-3	4 kW bij 380 V / 400 V
Nominale spanning Ue	tot 690 V AC
Geschikt voor	Ook voor motoren van de efficiëntieklasse IE3

Toepassing, voordelen en passende alternatieven in één oogopslag

De Eaton vermogenscontactor 3-pin met 1 verbreekcontact 230V AC DILEM-01(230V50HZ) 051795 wordt aanbevolen voor klassieke motorstarters, transporteenheden, ventilatoren, pompen, verwarmingscircuits en algemene lastschakelingen. Bijzonder sterk is het model daar waar een compacte contactor met een reeds geïntegreerd verbreekcontact gevraagd is. Dat bespaart inbouwruimte en verminderd de inspanning in veel besturingsconcepten.

• Voordeel in de schakelkast: De compacte DILEM-bouwvorm is goed geschikt voor krappe inbouwlocaties.
• Pluspunt bij besturingen: Het verbreekcontact kan worden gebruikt voor terugmelding of vergrendeling.
• Breed lastspectrum: Inzetbaar voor motoren en voor ohmse verbruikers.
• Praktisch bij IE3-motoren: Geschikt voor moderne en efficiënte aandrijvingen.
• Solide bedrading: Schroefklemmen zijn in veel bestaande installaties populair.

Binnen de Eaton DILEM-reeks zijn er vergelijkbare varianten met een afwijkende contactuitrusting. modellen met een extra maakcontact in plaats van een verbreekcontact zijn zinvol wanneer eerder vrijgave-, houd- of meldsignalen nodig zijn. Uitvoeringen zonder hulpcontact passen goed wanneer de focus alleen op de pure lastschakeling ligt. Varianten met een ander spoelspanning zijn geschikt voor besturingen met 24 V, 110 V of ander netconcepten. Daardoor laat de reeks zich goed aan bestaande installaties aanpassen.

In vergelijking met grotere Eaton-contactors is dit model vooral bedoeld voor kleiner tot middelgrote motorvermogens. Grotere reeksen van de fabrikant zijn beter wanneer hogere stromen, meer reserves of uitgebreide extra functies vereist zijn. De DILEM-01 scoort daarentegen met een lager ruimtebehoefte, eenvoudige selectie en een zeer typisch toepassingsgebied in standaardbesturingen.

Als vergelijkbare producten van ander bekende fabrikanten komen afhankelijk van het project onder ander Siemens SIRIUS minicontactors, Schneider Electric TeSys D en ABB Mini Contactors in aanmerking. Siemens biedt vaak een zeer grote systeemdiepte voor automatisering en toebehoren. Schneider Electric is sterk in modulair besturingsoplossingen en internationaal verbreide TeSys-concepten. ABB is vaak interessant wanneer compacte bouwvorm en een duidelijke productindeling centraal staan. Bij vervanging of ombouw moeten echter spoelspanning, contacttype, bouwvorm, toebehoren en de inbouwsituatie nauwkeurig worden gecontroleerd, omdat er niet van een algemene 1:1-compatibiliteit kan worden uitgegaan.

Technische toepassingsgebieden en schakelcategorieën duidelijk uitgelegd

Voor gebruikers is vooral de indeling van de schakelcategorieën belangrijk. In AC-1 is de contactor ontworpen voor niet- of slechts licht inductieve belastingen, bijvoorbeeld voor ohmse verbruikers of weerstandsverwarmingen. In AC-3 ligt de typische toepassing bij kooiankermotoren die worden gestart en tijdens bedrijf uitgeschakeld. AC-4 dekt veeleisendere schakelprocessen af, zoals omkeren, cyclisch bedrijf of tipbedrijf bij motoren. Daarmee is het apparaat geschikt voor veel standaardtaken en voor geselecteerde dynamisch motortoepassingen.

De schroefklemmen ondersteunen een beproefde en servicevriendelijke installatie. Het geïntegreerde hulpcontact als verbreekcontact breidt de inzetmogelijkheden in stuurkringen uit. Door de geschiktheid voor IE3-motoren past de contactor bovendien goed in moderne installaties met efficiënte aandrijftechniek. Wie een compacte Eaton vermogenscontactor voor 3-polige motor- en lastschakelingen zoekt, krijgt hier een technisch consistente en veelzijdige oplossing.
