Description

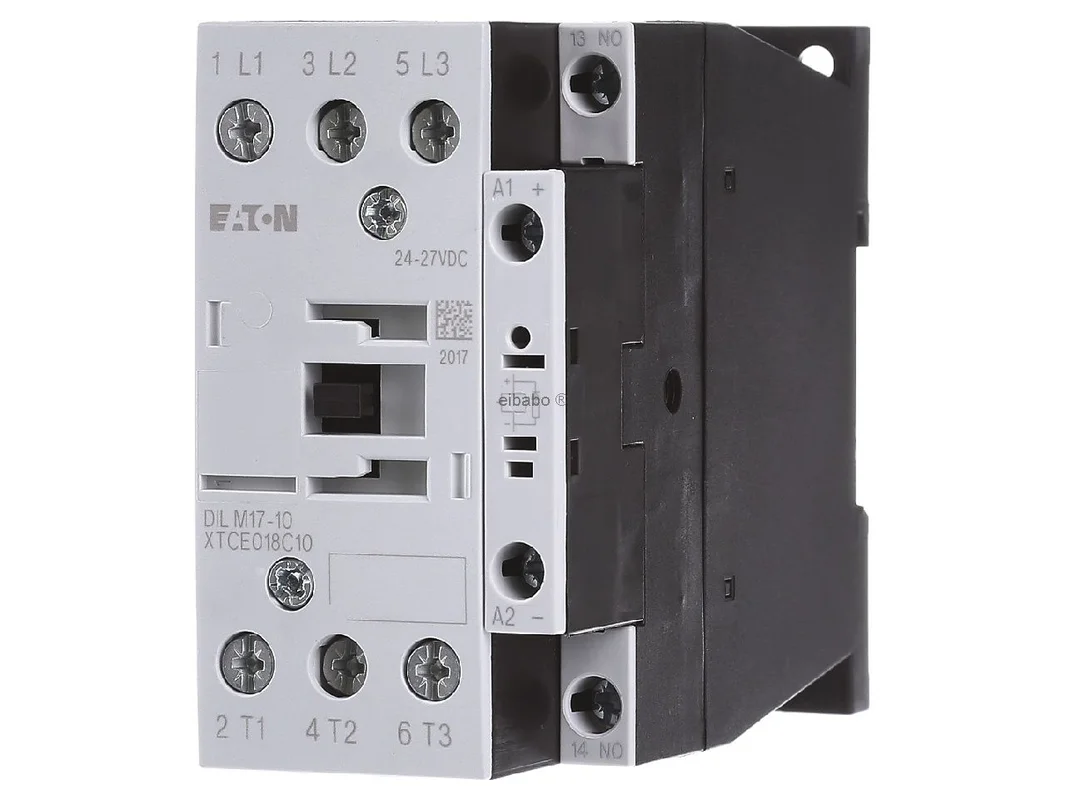

Vermogensschakelaar 1NO 7.5kW/400V,DC DILM17-10 (RDC24) – Magneetschakelaar 18A 24 … 27VDC DILM… – Eaton – 277018 – 4015082770181:

De Eaton-vermogenscontactor DILM17-10(RDC24) 277018 is een krachtige oplossing voor de veilige motorbesturing in industrie, machinebouw en schakelkasttechniek. De 3-polige contactor met 1 maakcontact is ontworpen voor gelijkstroombediening met 24 tot 27 V DC en is geschikt voor klassieke schakeltaken evenals voor veeleisende motortoepassingen volgens AC-3 en AC-4. Schroefklemmen zorgen voor een vaste, onderhoudsvriendelijke bedrading in het dagelijks gebruik.

Eaton-vermogenscontactor voor motorbesturing en DC-aansturing

Deze vermogenscontactor uit de Eaton Moeller-serie DILM combineert een compacte bouwvorm met hoge schakelprestaties. Hij is ontworpen voor motoren tot 7,5 kW bij 380 tot 400 V in AC-3-bedrijf en ondersteunt ook toepassingen met een hoge schakelfrequentie. Door de DC-bediening is het apparaat bijzonder interessant voor besturingen met 24-V-DC-netten, zoals die in veel machines en automatiseringsinstallaties worden gebruikt.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor het schakelen van draaistroommotoren en ander belastingen in de hoofdstroomkring.
• 1 geïntegreerd maakcontact: Praktisch voor meld-, besturings- of vergrendelingstaken.
• DC-bediening: Geschikt voor stuurspanningen van 24 tot 27 V DC.
• Schroefklemmen: Beproefde aansluittechniek voor stevige bevestiging en goed onderhoudsgemak.
• Ontworpen voor motortoepassingen: Toepasbaar in de gebruikscategorieën AC-3 en AC-4.
• Hoge bedrijfszekerheid: Robuuste uitvoering voor gebruik in industriële omgevingen.
• Breed toepassingsgebied: Ook geschikt voor niet- of licht-inductieve belastingen volgens AC-1.
• IE3-geschikt: Ook inzetbaar voor motoren van efficiëntieklasse IE3.
• Nominale stroom AC-3: 18 A bij 380 tot 400 V.
• Nominale stroom AC-1: 40 A in 3-pin bedrijf bij 40 °C, open.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Serie	Moeller DILM
Artikelnaam	DILM17-10(RDC24)
Artikelnummer fabrikant	277018
EAN	4015082770181
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Aantal polen	3-polig
Hulpcontact	1 maakcontact
Hoofdcontacten	3 maakcontacten
Bedieningstype	Gelijkstroombediening
Stuurspanning	24 tot 27 V DC
Aansluittechniek	Schroefklemmen
Gebruikscategorie AC-1	Niet- of licht-inductieve belastingen, weerstandovens
Gebruikscategorie AC-3	Kooiankermotoren starten en tijdens bedrijf uitschakelen
Gebruikscategorie AC-4	Starten, inching, omkeren, tippen
Nominale bedrijfsstroom AC-3	18 A bij 380 tot 400 V
Nominale bedrijfsstroom AC-4	10 A bij 400 V
Nominale bedrijfsstroom AC-1	40 A
Motorvermogen AC-3	7,5 kW bij 380 tot 400 V
Motorvermogen AC-4	4,5 kW bij 400 V
Nominale isolatiespanning Ui	690 V
Nominale bedrijfsspanning Ue	tot 690 V AC
Geschikt voor IE3-motoren	ja

Krachtige oplossing voor motoren, belastingen en passende alternatieven

De Eaton-vermogenscontactor is geschikt voor veel typische taken in de aandrijftechniek. Hij schakelt draaistroommotoren veilig in AC-3-bedrijf en dekt met AC-4 ook zware schakelgevallen af, bijvoorbeeld bij omkeren of tipbedrijf. Daarmee is hij vooral zinvol waar motoren niet alleen in- en uitgeschakeld, maar ook gericht aangestuurd worden. Door de 24-V-DC-aansturing past hij zeer goed bij moderne besturingen met PLC of DC-voeding.

• Voordeel in de praktijk: Goede keuze voor machines met DC-stuurspanning en klassieke schroefaansluiting.
• Geschikt voor motorstarters: Bijzonder gepast voor kooiankermotoren in transporttechniek, ventilatie of pompen.
• Flexibel bij belastingstypen: Naast motoren ook bruikbaar voor licht-inductieve of ohmse belastingen.
• Onderhoudsvriendelijk: Schroefklemmen vergemakkelijken de veilige bedrading in de schakelkast.

In directe vergelijking met vergelijkbare Eaton-contactors uit dezelfde DILM-serie onderscheidt dit model zich vooral door het spoeltype en de nominale stroom. Varianten zoals de DILM17-10 met AC-spoel zijn bedoeld voor wisselspanningsbesturingen, terwijl het hier beschreven RDC24-model is geoptimaliseerd voor 24-V-DC-stuurkringen. Ten opzichte van kleiner DILM-uitvoeringen biedt hij meer reserves voor motorbelastingen, terwijl grotere DILM-contactors zijn ontworpen voor hogere stromen en grotere motoren.

Bij ander gerenommeerde fabrikanten zijn vergelijkbare oplossingen te vinden, zoals Siemens uit de SIRIUS-serie, Schneider Electric uit de TeSys-serie of ABB uit de AF- respectievelijk A-serie. Belangrijke verschillen liggen meestal in de spoeltechniek, de breedte van het stuurspanningsbereik, het type hulpcontacten en het accessoiresysteem. Voor bestaande Eaton-installaties is dit model vaak de logische keuze wanneer een gepast apparaat met schroefklemmen, 3 polen en 24-V-DC-bediening wordt gezocht.

Toepassingsprofiel, schakelcategorieën en technische meerwaarde

De inzet van deze contactor is binnen de serielogica afgestemd op motortoepassingen tot 170 A, waarbij het concrete model als 3-polige uitvoering met 18 A bij AC-3 is gericht op typische standaardtaken in de machinebouw. Voor AC-1-toepassingen schakelt hij niet- of licht-inductieve belastingen evenals weerstandsbelastingen betrouwbaar. In AC-3 is hij ontworpen voor het starten van kooiankermotoren en het uitschakelen tijdens lopend bedrijf. Voor AC-4 is hij bovendien geschikt voor frequent schakelen, inching, omkeren en tippen.

Een ander pluspunt is de geschiktheid voor IE3-motoren. Dat maakt de contactor tot een toekomstbestendig component voor moderne installaties met energie-efficiënte aandrijvingen. De geïntegreerde uitvoering voor industriële schakeltaken, de solide schroefaansluittechniek en de duidelijke specificatie van de gebruikscategorieën bieden de gebruiker een hoge planningszekerheid bij selectie en inzet.
