Vermogensschakelaar 1NC 5.5KW/400V,DC DILM12-01 (24VDC) – Magneetschakelaar 12A 24VDC DILM12-01(2… – Eaton – 276880 – 4015082768805:

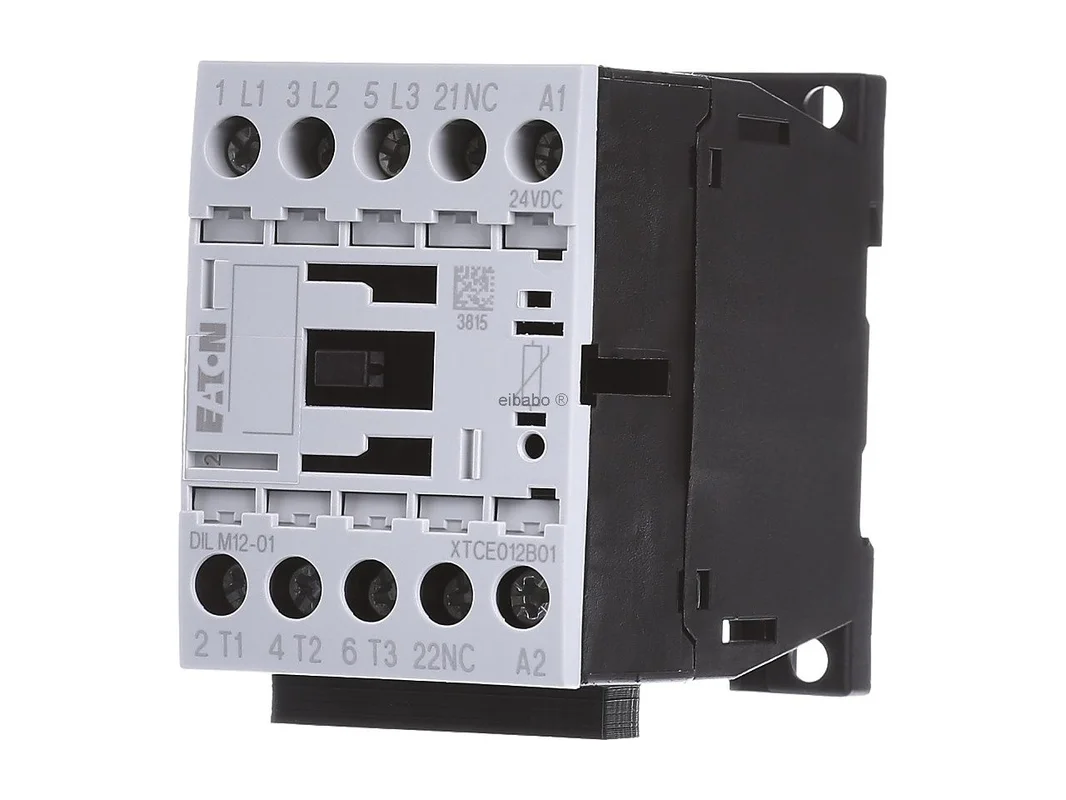

De Eaton vermogenscontactor DILM12-01(24VDC) 276880 is ontworpen voor veilige motorbesturing in de industrie, machinebouw en schakelkastbouw. De 3-polige uitvoering, een geïntegreerd verbreekcontact en de 24 V DC stuurspanning maken het tot een nauwkeurige oplossing voor veeleisende schakeltoepassingen. Dankzij schroefklemmen lukt de vaste bedrading snel en netjes. De contactor is geschikt voor motoren tot 12 A in AC-3 bij 400 V en ondersteunt ook toepassingen met AC-1 en AC-4.

Eaton vermogenscontactor voor nauwkeurige motorbesturing met 24 V DC

Deze contactor uit de DILM-serie combineert een compacte bouwvorm met hoge bedrijfszekerheid. Hij is ontworpen voor kooiankermotoren, licht inductieve belastingen en weerstandovens. Daardoor past hij zowel in klassieke motorstarters als in moderne besturingen met DC-aansturing. Het ingebouwde verbreekcontact vergemakkelijkt de integratie in meld-, vergrendelings- of stuurcircuits.

Producthighlights voordelen

• 3-polige uitvoering: Bewezen voor veel motor- en lasttoepassingen in industriële omgevingen.
• 12 A in AC-3 bij 400 V: Ontworpen voor het starten van kooiankermotoren en het uitschakelen tijdens bedrijf.
• 24 V DC spoel: Ideaal voor besturingen met gelijkspanning in machines en installaties.
• 1 geïntegreerd verbreekcontact: Praktisch voor terugmelding, vergrendeling of eenvoudige stuurtaken.
• Schroefklemmen: Voor vaste geleideraansluiting en een robuuste bedrading.
• Voor AC-1, AC-3 en AC-4: Flexibel inzetbaar bij weerstandsbelastingen en motorbedrijf.
• Geschikt voor IE3-motoren: Ook bruikbaar voor moderne motoren met hoge efficiëntieklasse.
• Hoge isolatiesterkte: Nominale isolatiespanning tot 690 V.
• Compacte DILM-bouwvorm: Goed geschikt voor ruimtebesparende schakelinstallaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productaanduiding	Vermogenscontactor
Model	DILM12-01(24VDC)
Artikelnummer fabrikant	276880
EAN	4015082768805
Catalogus	Vermogenscontactor AC-schakelend
Serie	Eaton Moeller DILM
Aantal polen	3-polig
Hulpcontact	1 verbreekcontact
Stuurspanning	24 V DC
Bedrijfswijze van de spoel	DC-bediening
Aansluittechniek	Schroefklemmen
Nominale bedrijfsstroom AC-3 bij 380/400 V	12 A
Nominale bedrijfsstroom AC-1 bij 380/400/415 V	22 A
Gebruikscategorie	AC-1, AC-3, AC-4
Motorvermogen bij 400 V AC-3	5,5 kW
Nominale isolatiespanning Ui	690 V
Aanhaalmoment	1,2 Nm
Toepassingsopmerking	Ook geschikt voor motoren van de efficiëntieklasse IE3

Schakelcategorieën, variantenvergelijking en passende alternatieven voor motorstarters

De Eaton vermogenscontactor 3-pin 12A 1V 24V DC schroefklemmen DILM12-01(24VDC) 276880 is gericht op gebruikers die een contactor zoeken voor klassieke motorbesturingen met DC-aansturing. Het apparaat is bijzonder sterk daar waar kooiankermotoren veilig worden gestart en tijdens bedrijf worden uitgeschakeld. In AC-1 is hij bovendien geschikt voor niet of slechts licht inductieve belastingen, bijvoorbeeld bij verwarmings- en weerstandstoepassingen. In AC-4 is hij bedoeld voor zwaardere schakelgevallen zoals omkeren, tipbedrijf of inching.

• Voordeel in de schakelkast: De schroefklemmen bieden een stevige bevestiging en kunnen bij service goed worden nagetrokken.
• Praktisch voor motoren: 12 A AC-3 bij 400 V en 5,5 kW dekken veel standaardaandrijvingen af.
• Met verbreekcontact: Het geïntegreerde hulpcontact bespaart vaak een apart extra onderdeel.
• DC-besturing: Goed gepast voor moderne stuurcircuits met 24 V gelijkspanning.
• IE3-geschiktheid: Zinvol bij de dimensionering met efficiënte motoren van nieuwere bouwtypen.

Vergeleken met kleiner Eaton-contactors zoals de DILM9 werkt deze uitvoering met een hogere AC-3-stroom en is hij geschikt voor krachtigere motoren. Ten opzichte van een DILM17 is dit de betere keuze wanneer 12 A voldoende is en een compacte, economische oplossing gewenst is. Daarmee kan de dimensionering in de schakelkast nauwkeuriger op de werkelijke belasting worden afgestemd. Binnen de serie is de contactuitrusting belangrijk: varianten met ander hulpcontacten zijn zinvol als in plaats van een verbreekcontact een maakcontact of meer meldcontacten nodig zijn.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld Siemens SIRIUS-contactors in maat S00, ABB-contactoren uit de AF-serie of Schneider Electric TeSys D. Siemens biedt vaak een zeer brede systeemwereld voor motorstarters en toebehoren. ABB scoort in veel series met flexibele spoeltechniek over brede spanningsbereiken. Schneider Electric is vaak een goede keuze wanneer al TeSys-componenten in gebruik zijn. Voor directe vervanging moeten echter altijd spoelspanning, contactuitrusting, bouwgrootte en accessoiresysteem exact worden gecontroleerd.

Toepassingsgebieden

• Motorstarters: Voor kooiankermotoren in machines, transporttechniek en ventilatie.
• Schakelkastbouw: Voor gestructureerde motor- en lastbesturingen met 24 V DC.
• Installatiebouw: Geschikt voor industriële installaties met klassieke contactortechniek.
• Verwarmings- en weerstandslasten: Toepasbaar in AC-1 bij niet of licht inductieve belastingen.
• Omkeer- en tipbedrijf: Inzetbaar in geschikte AC-4-toepassingen.

Toepassingskennis over lastsoorten en motoren van de efficiëntieklasse IE3

De contactor is ontworpen voor meerdere gebruikscategorieën en dekt daarmee verschillende belastingprofielen af. In AC-1 ligt de focus op het schakelen van niet of licht inductieve belastingen, bijvoorbeeld bij weerstandovens. In AC-3 gaat het om kooiankermotoren die worden gestart en tijdens bedrijf worden uitgeschakeld. AC-4 beschrijft frequentere en zwaardere schakelprocessen zoals starten, omkeren of tipbedrijf. Juist bij de dimensionering van motorafgangen is dit onderscheid belangrijk, omdat het directe invloed heeft op de juiste apparaatgrootte.

Daarnaast is het model ook geschikt voor motoren van de efficiëntieklasse IE3. Dat is vooral relevant wanneer moderne, energiezuinige aandrijvingen in industrie en gebouwtechniek worden toegepast. Zo krijgen planners en onderhoudstechnici een betrouwbare oplossing voor actuele motortoepassingen, zonder compromissen te hoeven sluiten op het gebied van compatibiliteit.

Deze Eaton vermogenscontactor is een sterke keuze voor iedereen die een compacte, netjes te bedraden en praktijkgerichte 3-polige contactor zoekt met 24 V DC spoel, 1 verbreekcontact en veerkrachtig motorvrijgave voor veel standaardtoepassingen.
