Ventilatoractuator 1-voudig, 6A – Schakelactor voor domotica FCL/S1.6.1.1 – ABB – 2CDG110163R0011 – 4016779877886:

De ABB ventilatoractor KNX inbouw 1-voudig 6A schakelactor FCL/S1.6.1.1 is een efficiënte oplossing voor de slimme aansturing van ventilatoren en waaierunits in KNX-installaties. Het apparaat stuurt een ventilator met maximaal drie standen via relais en is geschikt voor trappen- of wisselschakeling. Daarnaast is er een potentiaalvrije schakeluitgang beschikbaar om accessoires zoals kleppen of ventielen doelgericht te integreren.

Precieze KNX-ventilatorregeling voor comfort, regeling en installatiefunctie

De ventilatorstand kan direct worden geselecteerd, stapsgewijs worden verhoogd of verlaagd en ook via de regelgrootten van een externe regeling worden aangestuurd. Daarmee is het apparaat ideaal voor toepassingen in woningbouw, utiliteitsbouw en moderne HVAC-concepten. Via de ETS kan bovendien een geforceerde bediening worden gebruikt om bedrijfsstatussen veilig te overrulen. Ook foutbewaking en nalooptijd van de ventilator zijn comfortabel parametreerbaar.

Producthighlights voordelen

• Drietraps ventilatorregeling: Voor één ventilator of waaierunit met maximaal drie standen.
• Flexibel schakelingstype: Parametreerbaar voor trappen- of wisselschakeling.
• Extra schakeluitgang: Potentiaalvrije uitgang voor kleppen, ventielen of vergelijkbare componenten.
• Directe standkeuze: Ventilatorstanden kunnen direct worden gekozen, verhoogd of verlaagd.
• Integratie van externe regeling: Aansturing via maximaal twee regelgrootten van een regeling mogelijk.
• Geforceerde bediening: Geprioriteerde overname voor gedefinieerde bedrijfsmodi.
• Foutbewaking: Ondersteunt een veilige en transparante installatiefunctie.
• Ventilatornaloop: Nalooptijden per stand kunnen via ETS zinvol worden aangepast.
• Statusmelding: Belangrijke toestanden kunnen via KNX worden gemeld.
• KNX-integratie: Geschikt voor de netwerkgebonden automatisering in verwarming, ventilatie en koeling.

Technische gegevens in één oogopslag

Kenmerk	Specificatie

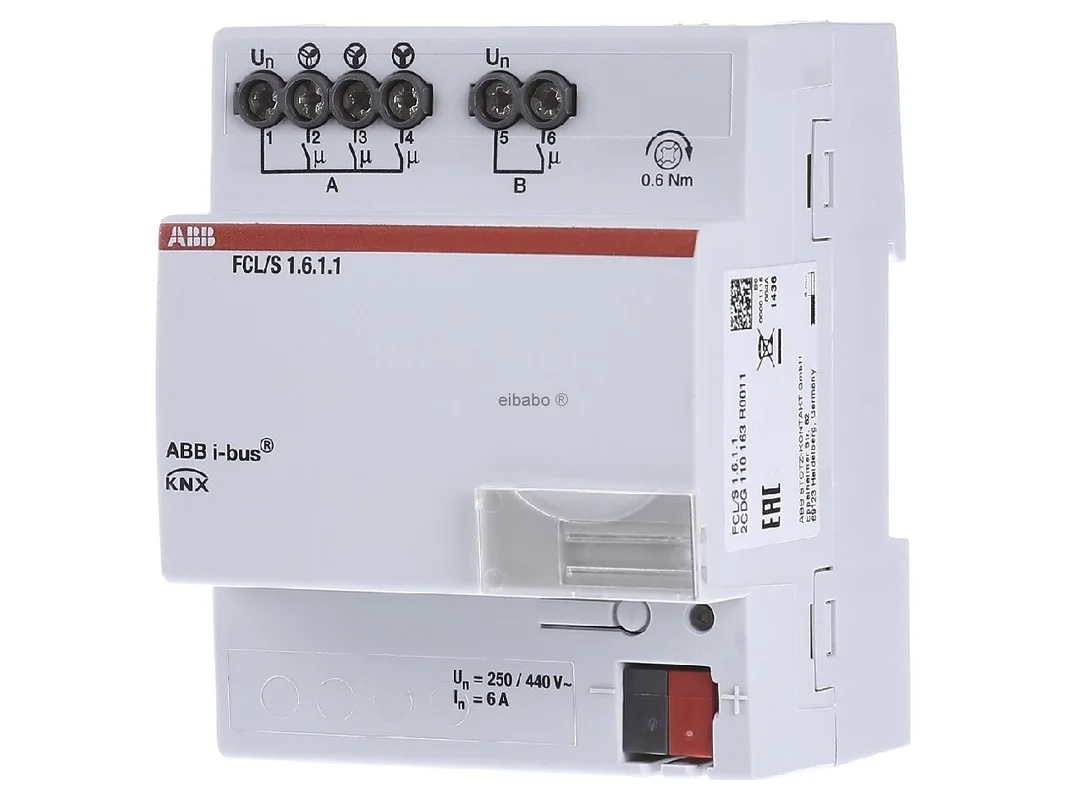

Product	ABB ventilatoractor KNX inbouw 1-voudig 6A schakelactor FCL/S1.6.1.1
Fabrikant	ABB
Bestelnummer	2CDG110163R0011
EAN	4016779877886
Catalogus	Verwarmingsactor
Bussysteem	KNX TP
Apparaattype	Ventilatoractor, 1-voudig
Montagewijze	REG voor montage op DIN-rail
Nominale stroom	6 A
Schakelvermogen normwaarde	6 A AC3, 6 AX
Nominale spanning belastingskring	230 V AC
Aantal ventilatorstanden	maximaal 3
Extra uitgang	1 potentiaalvrije schakeluitgang
Schakelingstypen	Trappenschakeling of wisselschakeling
Regelfuncties	directe keuze, verhogen, verlagen, regelgrootte-aansturing
Bijzondere functies	geforceerde bediening, foutbewaking, ventilatornaloop
Max. capacitieve belasting	140 µF
Max. inschakelstroompiek	400 A bij 150 µs
Beschermingsgraad	IP20

ABB KNX-ventilatoractor voor geregelde luchtgeleiding en nette systeemintegratie

De ABB ventilatoractor KNX inbouw 1-voudig 6A schakelactor FCL/S1.6.1.1 is geschikt voor projecten waarin ventilatorstanden duidelijk, veilig en vraaggericht moeten worden geschakeld. Het apparaat is bijzonder sterk in ruimtes met geregelde toevoer- of afvoerlucht, in kleine technische zones of bij fan-coil-nabije toepassingen met KNX-koppeling. Door de extra potentiaalvrije uitgang kunnen bijvoorbeeld luchtkleppen of ventielen direct in de functie worden geïntegreerd.

• Zuivere aansturing van één ventilator met maximaal drie standen via relais.
• Geschikt voor duidelijk gestructureerde ventilatieoplossingen in een KNX-omgeving.
• Extra uitgang voor accessoires verhoogt de flexibiliteit van de installatie.
• Praktisch bij combinatie van ventilator, klep en externe regeling.
• Fijne aanpassing van de werking door naloop en geforceerde bediening.
• Status- en foutlogica helpen bij diagnose en onderhoud.
• Bijzonder passend voor HVAC-toepassingen met gedefinieerde standenlogica.

Binnen de ABB-serie is vooral de variant FCL/S2.6.1.1 als vergelijkbaar product te noemen. Deze uitvoering biedt twee kanalen en is vooral geschikt wanneer twee gescheiden ventilatorcircuits of twee zones in een project moeten worden aangestuurd. De hier beschreven 1-voudige versie is daarentegen de passende keuze voor afzonderlijke ventilatoren of duidelijk afgebakende functionele gebieden.

In vergelijking met algemene schakelactoren van de fabrikant is een speciale ventilatoractor duidelijk praktijkgerichter voor meertraps ventilatortoepassingen. Hij biedt daarvoor passende ETS-functies zoals standkeuze, naloop, foutbewaking en koppeling aan regelgrootten. Een normale schakelactor kan eenvoudige aan/uit-taken uitvoeren, maar bereikt niet dezelfde functiedichtheid voor HVAC-processen.

Terwijl zuivere verwarmingsactoren meestal bedoeld zijn voor thermisch aandrijvingen of ventielregeling, is dit apparaat ontworpen voor de relaisaansturing van meertraps ventilatoren. Daarmee ligt de focus niet op PWM of ventielaansturing, maar op gedefinieerde standomschakeling en de koppeling met ventilatiecomponenten. Vergeleken met fan-coil-oplossingen met meerdere geïntegreerde functiegroepen is de inzet hier gerichter en slanker wanneer alleen de ventilatorfunctie plus een extra contact nodig is.

Vergelijkbare KNX-oplossingen voor fan-coil- of ventilatorregeling zijn bijvoorbeeld te vinden bij Siemens, Hager en Theben. Daarbij verschillen de apparaten vaak in de diepgang van de ETS-applicatie, in het aantal beschikbare kanalen en in de focus van de toepassing. Sommige alternatieven zijn sterker gericht op volledige fan-coil-regeling met ventiel en ventilator, andere meer op universele schakeltaken met minder HVAC-specialisatie.

Voor KNX-projecten is de basisintegratie meestal goed uitvoerbaar, omdat centrale communicatieobjecten via gebruikelijke KNX-structuren worden geïntegreerd. Verschillen worden vaak zichtbaar in de parameterlogica, bij terugmeldobjecten en in de mate van detail van naloop, overname of standwisseling.

In ETS is het aan te bevelen om eerst het reële schakelingstype vast te leggen: trappenschakeling of wisselschakeling. Daarna moeten de communicatieobjecten voor directe standkeuze, stap omhoog, stap omlaag en status duidelijk worden benoemd. Dat vergemakkelijkt de latere diagnose in grotere projecten aanzienlijk.

Een praktijkgericht voorbeeld is de combinatie met een ruimteregelaar: bij een kleine afwijking van de gewenste waarde wordt stand 1 geactiveerd, bij hogere behoefte stand 2 en bij sterke koel- of ventilatiebehoefte stand 3. De extra uitgang kan parallel een luchtklep openen of een ventiel vrijgeven voordat de ventilator start. Zo ontstaat een bedrijfszekere volgorde met duidelijke prioriteit.

Voor service en comfort is het zinvol om een geforceerde bediening op een eigen groepsadres te zetten. Daarmee kan bijvoorbeeld in zomerbedrijf een vaste ventilatorstand worden opgegeven. Ook praktijkgericht is de parametreering van de ventilatornaloop, zodat restwarmte of restkou nog doelgericht wordt benut. Bij gevoelige installaties moet bovendien de foutbewaking worden gekoppeld aan terugmelding naar visualisatie of gebouwbeheertechniek.

Met deze ABB-oplossing kiest u voor een doordachte aansturing van meertraps ventilatortoepassingen in een professionele KNX-omgeving. Het apparaat combineert duidelijke HVAC-functies, flexibele parametreering en een nette integratie van extra componenten tot een compacte en krachtige systeemoplossing. Ideaal voor iedereen die luchtgeleiding, comfort en automatisering nauwkeurig op elkaar wil afstemmen.
