VAE aansluitdoos – RJ45 8 (8) Gegevensuitgang Cat.6 wit UAE-ClassEA iso-8Up0 – Rutenbeck – 138104030 – 4043921660171:

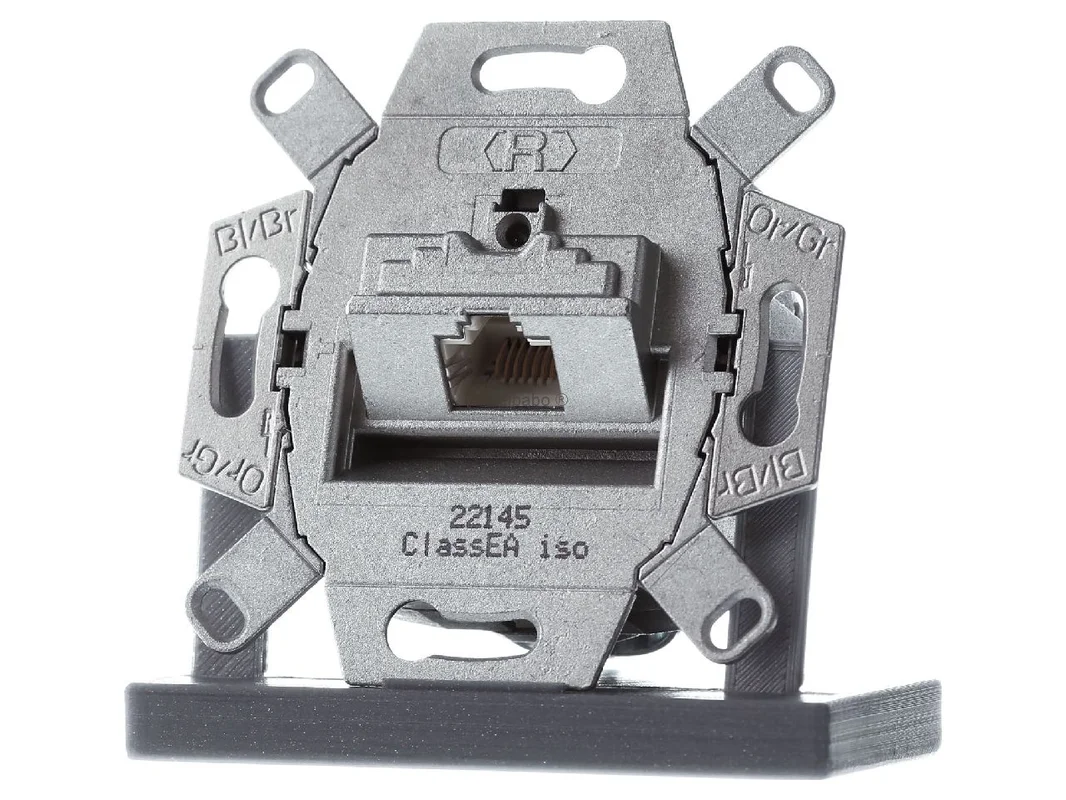

De Rutenbeck netwerk-aansluitdoos RJ45 Cat.6A Class EA afgeschermd inbouw 1-voudig LSA UAE-ClassEA iso-8Up0 138104030 is een krachtige datadoos voor moderne kopernetwerken met hoge eisen aan snelheid, afscherming en montagecomfort. Ze is ontworpen voor 10-gigabit-ethernet tot 500 MHz en is ideaal voor gestructureerde gebouwbekabeling in kantoor, bedrijfsomgevingen en hoogwaardige woningbouw. De gesloten zinkspuitgietbehuizing, de 360° afscherming en de veilige trekontlasting zorgen voor een stabiele en storingsarme verbinding.

Rutenbeck netwerk-aansluitdoos voor 10-gigabit en nette inbouwinstallaties

Deze afgeschermde RJ45-aansluitdoos is ontwikkeld voor vaste inbouw onder pleisterwerk en ondersteunt veeleisende netwerktoepassingen met hoge signaalkwaliteit. Dankzij LSA-contacten verloopt de installatie snel en nauwkeurig. De RJ45-stekkeropening is schuin naar beneden gericht, wat het insteken vergemakkelijkt en de aansluiting in het dagelijks gebruik beschermt. Voor flexibele inbouwsituaties biedt de doos een variabele kabelinvoer van ongeveer plus of min 30 graden.

Producthighlights voordelen

• Voor 10-gigabit-ethernet: Ontworpen voor datanetwerken tot 500 MHz met hoge reserve.
• Class EA afgeschermd: Zeer goede afscherming voor stabiele transmissie in storingsgevoelige omgevingen.
• Robuuste metalen behuizing: De gesloten zinkspuitgietbehuizing beschermt de techniek en de aansluitruimte.
• 360° afschermcontact: Afscherming en trekontlasting gebeuren in één handeling.
• Snelle LSA-montage: Geschikt voor gangbare installaties met nette aderopname.
• Flexibele kabelinvoer: Ondersteunt een aangepaste kabelgeleiding bij beperkte ruimte.
• PoE++ geschikt: Passend voor krachtige netwerktoepassingen met stroomvoorziening via de kabel.
• HDBaseT-conform: Goed geschikt voor AV-, media- en signaaltechniek via twisted pair.
• Hoge steekbestendigheid: Ontworpen voor meer dan 750 steekcycli.
• Beschermd tegen verkeerd insteken: RJ11- en RJ12-stekkers worden mechanisch veilig opgevangen.
• Brede compatibiliteit met afdekkingen: Passend bij veel UAE-designafdekkingen van de schakelaarindustrie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Rutenbeck
Artikelnaam	Rutenbeck netwerk-aansluitdoos RJ45 Cat.6A Class EA afgeschermd inbouw 1-voudig LSA UAE-ClassEA iso-8Up0 138104030
Artikelnummer fabrikant	138104030
EAN	4043921660171
Catalogus	Aansluitdoos koper
Producttype	Netwerk-aansluitdoos, 1-voudig, inbouw
Aansluiting	RJ45
Prestatieklasse	Cat.6A / Class EA
Afscherming	afgeschermd
Montagetype	inbouw
Overdrachtsbandbreedte	500 MHz
Netwerkstandaard	10-gigabit-ethernet
Behuizing	gesloten zinkspuitgietbehuizing
Kabelinvoer	variabel, ongeveer ±30°
Afschermcontact	360° afscherming met trekontlasting
Aardingsmogelijkheid	via vlakstekkerverbinder
Aansluittechniek	LSA-contacten
Geleiderdiameter	0,4 tot 0,63 mm
Geleiderbereik	AWG 26 tot AWG 22
Kabeldiameter	voor Cat.6- en Cat.7-kabels van 6 tot 10 mm
Toewijzing	Kleurcode T568A en T568B
Herbedraadbaarheid	meer dan 50 keer
PoE	geschikt voor PoE++ / 4PPoE volgens IEEE 802.3bt
Overige conformiteit	UPOE-conform, HDBaseT-conform
Steekcycli	meer dan 750
Bijzonderheden	afbreekbare draagring voor brugversie, vergrendelend snelmontagedeksel, RJ11/12 beveiligd tegen verkeerd insteken
Compatibele afdekkingen	passend bij UAE-designafdekkingen van Berker, Busch-Jaeger, GIRA, Jung, Merten en andere programma’s
Normen	ISO/IEC 11801 Class EA, DIN EN 50173-1 Class EA, ANSI TIA/EIA-568-C.2

Montagevoordelen, systeemvergelijking en zinvolle alternatieven voor gestructureerde netwerken

In de praktijk scoort de aansluitdoos met een doordachte constructie voor snelle en nette netwerkmontage. Het vergrendelende snelmontagedeksel bespaart tijd bij de afwerking, terwijl de LSA-techniek een veilige aansluiting van de aders ondersteunt. Vooral in kantoorruimtes, technische ruimtes, praktijkomgevingen of in de hogere woningbouw is de combinatie van Class EA, volledige afscherming en metalen behuizing een duidelijk voordeel wanneer hoge datasnelheden en goede EMC-eigenschappen gevraagd zijn.

• Voordeel in de praktijk: Zeer goed voor vaste datapunten met hoge toekomstbestendigheid bij 10-gigabit-toepassingen.
• Voor storingsgevoelige omgevingen: De afgeschermde uitvoering is voordelig bij dichte elektrische installaties en veeleisende infrastructuur.
• Voor moderne eindapparatuur: Ondersteunt krachtige PoE-toepassingen zoals access points, camera’s of controllers.
• Inbouw in schakelaarprogramma: Dankzij de brede compatibiliteit met afdekkingen kan de datatechniek optisch netjes worden geïntegreerd.

Vergeleken met eenvoudigere Rutenbeck datadozen met een lagere categorie is deze uitvoering duidelijk ontworpen voor hogere bandbreedte, betere afscherming en professionele 10-gigabit-netwerken. Ten opzichte van flexibele aansluitdozen van de fabrikant ligt de focus hier op een robuuste inbouwoplossing met klassieke LSA-aansluiting en stabiele systeemintegratie. 2-voudige varianten uit dezelfde serie zijn zinvol wanneer op één montageplaats twee netwerkpoorten nodig zijn. De 1-voudige versie is de passende keuze voor afzonderlijke datapunten met compacte opbouw.

Als vergelijkbare oplossingen van andere fabrikanten komen bijvoorbeeld afgeschermde Cat.6A-datadozen van Metz Connect, Telegärtner of BTR Netcom in aanmerking. Deze producten zijn eveneens bedoeld voor gestructureerde kopernetwerken in het hogere prestatiebereik. Verschillen zitten vaak in de behuizingsvorm, montagelogica, designintegratie en compatibiliteit met afdekprogramma’s. Wie al vertrouwt op schakelaarprogramma’s en datatechniek van Rutenbeck, profiteert bij deze oplossing meestal van een bijzonder harmonieuze integratie in bestaande installaties.

Toepassingsgebieden en technische meerwaarde in het dagelijkse netwerkgebruik

• Kantoor en administratie: Voor vaste netwerkaansluitingen op werkplekken met hoge databelasting.
• Hoogwaardige woningbouw: Ideaal voor thuisnetwerk, mediadistributie en snelle backbones.
• Praktijk en bedrijfsomgeving: Geschikt voor stabiele dataverbindingen bij verbonden techniek.
• PoE-eindapparaten: Passend voor camera’s, WLAN-access-points en andere actieve componenten.
• AV- en mediatechniek: Dankzij HDBaseT-conformiteit ook interessant voor signaalsterke infrastructuur.

De aansluitdoos combineert hoge overdrachtsprestaties, normconforme Class EA-techniek en montagevriendelijke details tot een belastbare oplossing voor professionele netwerkinstallaties.

Uitgebreide productkenmerken voor normconforme bekabeling en hoge toekomstbestendigheid

Voor gebruikers die bij de keuze van een datadoos op elk detail letten, biedt deze uitvoering nog meer sterke kenmerken met echt nut. De stekkeropeningen zijn schuin naar beneden gericht. Dat maakt patchen in het dagelijks gebruik gemakkelijker en ondersteunt een nette kabelgeleiding. Daarnaast is er een afbreekbare draagring voor bruguitvoeringen beschikbaar, wat de aanpassing aan verschillende inbouwsituaties vereenvoudigt.

De doos ondersteunt zowel T568A als T568B en kan daardoor goed in bestaande bekabelingsconcepten worden geïntegreerd. De LSA-klemmen zijn ontworpen voor een geleider van 0,4 tot 0,63 mm en voor AWG 26 tot AWG 22. Ook de herbedraadbaarheid van meer dan 50 keer is een duidelijk voordeel bij wijzigingen, uitbreidingen achteraf of servicewerkzaamheden. Daarmee is deze oplossing niet alleen geschikt voor de eerste installatie, maar ook voor netwerk-infrastructuur die op lange termijn wordt onderhouden.

Een andere meerwaarde ligt in de extra aardingsmogelijkheid via vlakstekkerverbinder. In professionele omgevingen met een gedefinieerd afschermings- en potentiaalconcept kan dit de integratie in bestaande aardingsstructuren vergemakkelijken. Samen met de 360° afschermoplegging en de stabiele metalen behuizing ontstaat zo een datadoos die is ontworpen voor betrouwbare signaalgeleiding, mechanische bestendigheid en normconforme opbouw.
