Description

Universele servomotor 6-voudig 4TE REG,16A,230VAC,100µF – Schakelactor voor domotica 6-ch AKU-061… – MDT – 4251916130428:

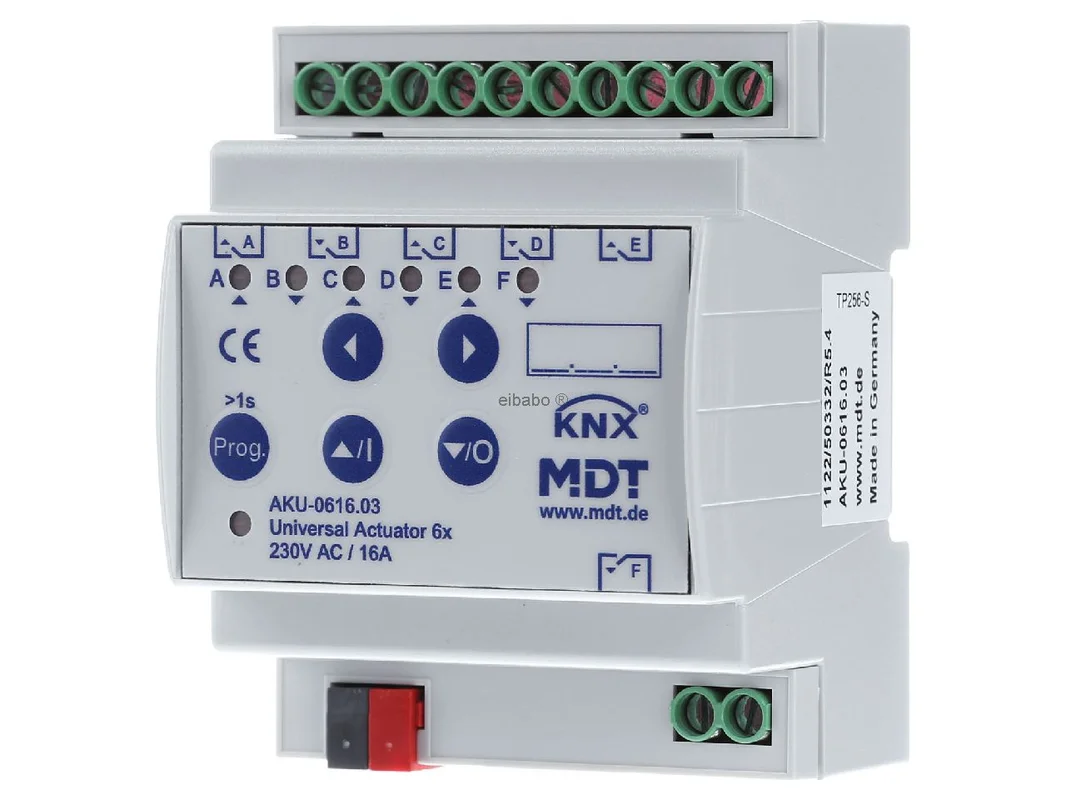

De MDT KNX universele actuator 6-voudig DIN-rail montage 16A 230V met impulscondensator AKU-0616.03 is een krachtige oplossing voor de moderne KNX gebouwautomatisering. Het apparaat combineert schakelen, zonwering en verwarmingsaansturing in slechts één compact DIN-rail apparaat. Met zes vrij parametriseerbare kanalen, 16 A per uitgang en geïntegreerde handbediening is de actuator geschikt voor woningbouw, utiliteitsbouw en veeleisende smart-home-projecten.

Flexibele KNX schakel- en zonweringsbesturing voor vele toepassingen

De universele actuator biedt een hoge mate van praktijkgerichtheid in de schakelkast. Hij kan worden gebruikt als schakelactor met maximaal zes kanalen of als jaloezieactor met maximaal drie kanalen. Ook mengvormen zijn mogelijk. Zo kunnen verlichting, stopcontacten, aandrijvingen, rolluiken, jaloezieën of ventielen efficiënt worden aangestuurd binnen een gemeenschappelijke KNX-structuur.

Dankzij bistabiele relais, LED-weergave per kanaal en toetsen voor handbediening is de werking overzichtelijk en servicevriendelijk. Functies zoals zonpositie-berekening, automatische zonwering, ventilatiefunctie bij geopend of gekanteld raam, tijdfuncties, scènes en terugmeldingen maken het apparaat tot een veelzijdige oplossing voor intelligente elektrische installaties.

Producthighlights voordelen

• 6 kanalen flexibel inzetbaar: Als schakelactor, jaloezieactor of in gemengde functie.
• 16 A per uitgang: Hoog schakelvermogen voor vele soorten belastingen in het gebouw.
• Bistabiele relais: Robuuste schakeltechniek voor een veilige werking.
• Handbediening direct op het apparaat: Ideaal voor test, service en snelle diagnose.
• LED-weergave per kanaal: Duidelijk herkenbare toestanden direct in de verdeelkast.
• Zonpositie-berekening: Efficiënte zonwering voor comfort en energiebesparing.
• Ventilatiefunctie: Zinvolle reactie bij een open of gekanteld raam.
• Verwarmingsaansturing met PWM: Nauwkeurige regeling van 0 tot 100 procent.
• 8 scènes per kanaal: Hoge flexibiliteit voor wonen, kantoor en object.
• Centrale functies en blokkeerobjecten: Voor veilige en duidelijke installatielogica.

Intelligente functies voor comfort, efficiëntie en controle

• Schakelen met tijdlogica: In- en uitschakelvertraging evenals trappenhuislichtfunctie zijn direct bruikbaar.
• Zonwering volgens zonpositie: Jaloezieën bewegen passend bij de lichtinval en gebouwzijde.
• Lamellenna-sturing: Verbeterde verblindingsbescherming bij goed gebruik van daglicht.
• Terugmelding per kanaal: Actief of passief voor een nette visualisatie en statusweergave.
• Logische koppelingen: Geschikt voor automatisering, vrijgaven en prioriteiten.
• Gedrag bij busuitval: Parametriseerbaar voor meer bedrijfszekerheid.
• Gescheiden L-aansluitingen: Handig bij de bedrading van verschillende fasen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX universele actuator 6-voudig DIN-rail montage 16A 230V met impulscondensator AKU-0616.03
EAN	4251916130428
Catalogus	Schakelactor
Apparaattype	KNX universele actuator
Bussysteem	KNX TP, geïntegreerde buskoppelaar
Montagewijze	REG, DIN-rail montage op hoedrail
Inbouwbreedte	4 TE
Afmetingen H x B x D	90 x 72 x 65 mm
Aantal uitgangen	6
Schakelbedrijf	max. 6-voudig
Jaloeziebedrijf	max. 3-voudig
Nominale spanning	230 V AC
Nominale frequentie	50/60 Hz
Nominale stroom per uitgang	16 A
Max. schakelvermogen	2300 W
Capacitieve belasting	100 µF / 16 A
Max. motorvermogen per kanaal	600 W
Type relais	bistabiel
Mechanische schakelfrequentie	1.000.000
Lokale bediening	ja, met toetsen op het apparaat
LED-weergave	ja, per kanaal
Verwarmingsfunctie	PWM 0 tot 100 procent
Scènes	8 per kanaal
Beschermingsgraad	IP20
Aansluitklemmen	4 mm² / 2 x 2,5 mm²
Faseaansluiting	verschillende fasen aansluitbaar, alle L-aansluitingen gescheiden
Typisch vermogensverlies	≤ 6 W

Veelzijdige KNX-actuator voor schakelen, jaloezie en verwarming in de verdeelkast

Dit apparaat is bijzonder interessant wanneer in een project niet alleen zuivere schakeltaken voorkomen. De actuator kan belastingen schakelen, jaloezieën en rolluiken aansturen en ook thermisch aandrijvingen via PWM aansturen. Dat bespaart ruimte in de verdeelkast, vereenvoudigt de planning en vermindert de inspanning bij gemengde KNX-toepassingen.

Tot de belangrijkste voordelen behoren de vrije toewijzing van de kanalen, de comfortabele handbediening, de duidelijke LED-diagnose en de uitgebreide ETS-parametrisering. Juist in gebouwen met veel eisen aan comfort, energie-efficiëntie en automatisering toont de universele actuator zijn sterke punten. Tijdfuncties, scènes, terugmeldingen en blokkeerobjecten zijn al geïntegreerd en hoeven niet door extra logica te worden vervangen.

• Eén apparaat voor meerdere disciplines in de KNX-schakelkast.
• Ideaal voor gemengde projecten met verlichting, zonwering en verwarmingszones.
• Zeer goed overzicht dankzij kanaal-LED’s en handtoetsen.
• Geschikt voor centrale functies, scènes en terugmeldingen.
• Gescheiden L-aansluitingen vergemakkelijken de gestructureerde bedrading.
• Automatische zonwering verhoogt het comfort en verlaagt de koellast.

Binnen de MDT-serie zijn er varianten met 4, 8, 16 of 24 kanalen. In vergelijking met het kleinere 4-voudige model biedt de 6-voudige versie meer reserves voor gemengde ruimtes of kleinere etageverdelers. Ten opzichte van het 8-voudige model blijft de breedte eveneens compact, maar richt het zich eerder op projecten met een beperkt aantal kanalen en een hoge functiedichtheid.

De grotere 16-voudige en 24-voudige uitvoeringen zijn zinvol wanneer veel zuivere schakelkringen of talrijke aandrijvingen centraal moeten worden gebundeld. Het hier beschreven model is daarentegen vaak de evenwichtige oplossing voor eengezinswoning, praktijk, kantoor of kleinere bedrijfsunits, waarin flexibiliteit belangrijker is dan een maximaal aantal kanalen.

Een klassieke MDT-schakelactor is ontworpen voor zuivere schakeltaken en daarmee ideaal voor verlichting, stopcontacten of vaste verbruikers. Deze universele actuator gaat duidelijk verder, omdat hij bovendien jaloezie- en verwarmingsfuncties in één applicatie combineert. Dat is vooral voordelig wanneer afzonderlijke kanalen in het project verschillend moeten worden gebruikt.

Ten opzichte van een zuivere MDT-jaloezieactor ligt de nadruk hier op veelzijdigheid. Wie uitsluitend veel zonweringsaandrijvingen wil aansturen, kiest vaak voor een gespecialiseerde jaloezieactor. Wie echter verlichting, rolluiken en verwarmingsaandrijvingen samen in één apparaat wil onderbrengen, is met deze universele actuator duidelijk flexibeler.

Vergelijkbare KNX-universele of schakelactoren van andere gerenommeerde fabrikanten zijn bijvoorbeeld oplossingen van ABB, Hager en Theben. ABB biedt in veel projecten zeer breed opgezette actuatorseries met sterke systeemdiepte voor grotere utiliteitsgebouwen. Hager scoort vaak met een duidelijke integratie in merkgebonden gebouwconcepten en een goede geschiktheid voor gestructureerde woningbouwprojecten. Theben staat bekend om hoogwaardige automatiseringsoplossingen met een sterke focus op tijd- en comfortfuncties.

Bij direct gebruik onderscheidt dit MDT-apparaat zich vooral door de combinatie van hoge kanaalflexibiliteit, automatische zonwering, PWM-verwarmingsfunctie en compacte DIN-rail montage. De KNX-communicatie is systeemopen, omdat de integratie via ETS en gestandaardiseerde KNX-objecten plaatsvindt. Bij gemengde installaties is de fundamentele KNX-compatibiliteit daarom gegeven, ook al kunnen parameterstructuur en functieomvang per fabrikant verschillen.

In ETS is eerst een duidelijke kanaalstructuur aan te bevelen. Geef elke uitgang een naam op basis van functie en ruimte, bijvoorbeeld „Wonen Licht Plafond“, „Keuken Stopcontact Koffie“ of „Kantoor Jaloezie Zuid“. Zo blijven groepsadressen, terugmeldingen en centrale objecten ook in grotere projecten overzichtelijk.

Voor schakelkanalen is het zinvol om terugmeldobjecten actief te gebruiken. Daardoor kunnen visualisatie, statusweergave op de toets of centrale functies netjes worden weergegeven. Bij trappenhuislicht kan een uitschakelvertraging met handmatige heractivering praktisch zijn, bijvoorbeeld in de gang of keldergang.

Voor jaloeziekanalen moeten looptijd, pauzetijd en staptijd zo dicht mogelijk bij het werkelijke motorgedrag worden ingesteld. Een goed voorbeeld is de zonwering van een zuidgevel: overdag beweegt de jaloezie bij hoge helderheid automatisch naar een beschermingspositie, terwijl de lamellen licht worden nagestuurd voor daglicht. Bij geopend raam kan de ventilatiefunctie een veilige positie innemen.

Voor de verwarmingsaansturing via PWM is een duidelijke toewijzing van ruimteregelaar, ventielaandrijving en statusobjecten belangrijk. In een woonproject kan de vloerverwarming in de badkamer zo bijvoorbeeld ’s morgens sneller reageren, terwijl slaapruimtes met een verlaagde streeftemperatuur werken. Blokkeerobjecten en centrale functies moeten op gescheiden groepsadressen liggen, zodat prioriteiten in bedrijf duidelijk blijven.

Wie een krachtige en tegelijk flexibele KNX-actuator zoekt, krijgt hier een doordachte oplossing voor vele taken in het gebouw. Het apparaat combineert hoog schakelvermogen, nauwkeurige zonweringsfuncties en praktijkgerichte verwarmingsaansturing in een compacte bouwvorm. Zo ontstaat meer comfort, meer overzicht en meer efficiëntie in het dagelijks gebruik.

Met zijn uitgebreide ETS-functionaliteit, de duidelijke diagnosmogelijkheden en het veelzijdige gebruik van de kanalen is de actuator een overtuigende keuze voor professionele KNX-installaties in de woningbouw en utiliteitsbouw.
