Description

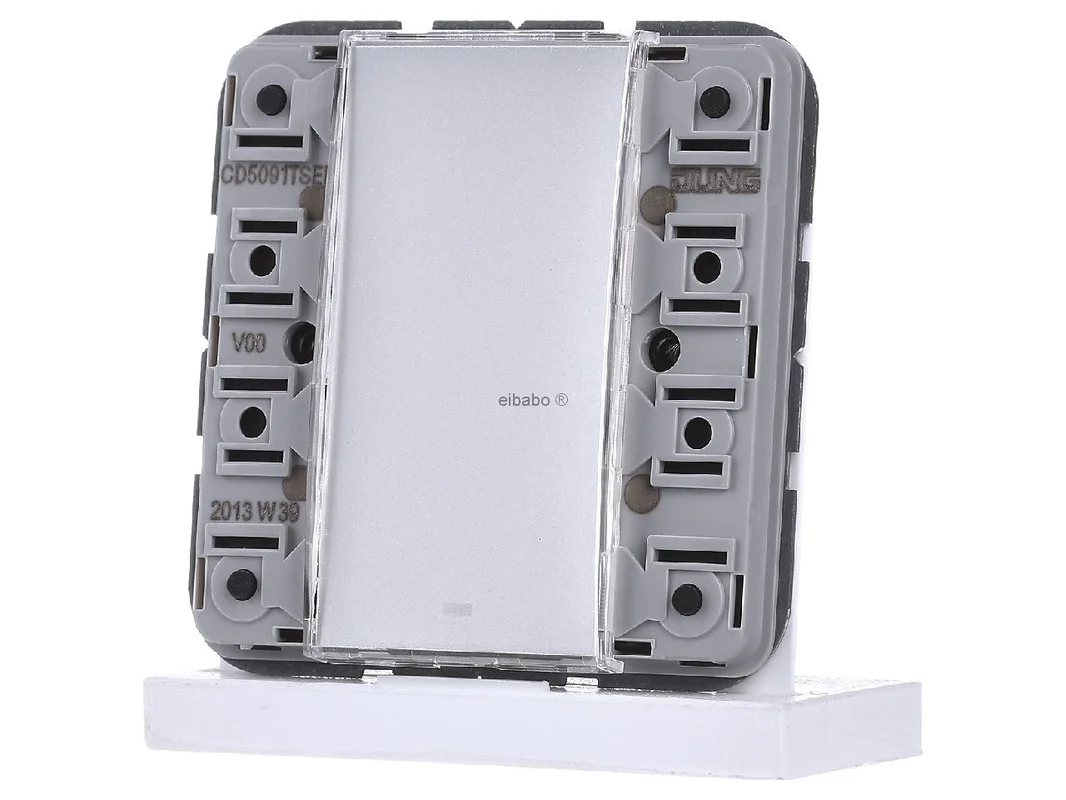

Universele drukknop-uitbreidingsmodule, 1-voudig – KNX aanraaksensor 2-voudig CD 5091 TSEM – Jung – 4011377107007:

De Jung KNX tastsensor-uitbreidingsmodule Universal 1-voudig met LED-indicatie CD 5091 TSEM is de passende aanvulling voor veeleisende KNX bedieningspunten in moderne woningen en utiliteitsgebouwen. Het breidt compatibele JUNG modules uit met een extra, flexibel te gebruiken toetsniveau en zorgt daarmee voor meer comfort, duidelijke bediening en hoogwaardige terugkoppeling direct aan de wand.

Nauwkeurige KNX bediening met de Jung KNX tastsensor-uitbreidingsmodule Universal 1-voudig met LED-indicatie CD 5091 TSEM

De uitbreidingsmodule is ontworpen voor het beoogde gebruik in KNX-installaties en is geschikt voor schakelen, dimmen, het aansturen van jaloezieën, het verzenden van waarden en het oproepen en opslaan van scènes. Eén of twee functies per toets maken een zeer efficiënt gebruik van het bedieningsvlak mogelijk. Door het verlichte tekstveld en de vrij instelbare status-led ontstaat een duidelijke, goed herkenbare gebruikersgeleiding.

Bijzonder praktijkgericht zijn de instelbare led-kleuren rood, groen of blauw, die aan bedrijfsstatussen of functies kunnen worden aangepast. Ook de helderheid van status-led, bedrijfs-led en tekstveld kan aan de omgeving worden aangepast en indien nodig tijdens gebruik worden omgeschakeld, bijvoorbeeld voor rustige nachtmodi. Daarmee combineert de module functionele KNX-besturing met een hoge geschiktheid voor dagelijks gebruik.

Producthighlights voordelen

• 1-voudige uitbreiding: Meer bedieningscomfort door extra toetsfunctie op compatibele JUNG KNX modules.
• Flexibele toetslogica: Per toets zijn één of twee functies bruikbaar.
• LED-terugkoppeling: Status-led per toets instelbaar in rood, groen of blauw.
• Oriëntatieverlichting: Bedrijfs-led ondersteunt het gebruik in het donker en geeft de programmeerstatus aan.
• Verlicht tekstveld: Duidelijke aanduiding van de functie voor meer zekerheid bij de bediening.
• Helderheid aanpasbaar: Leds en tekstveld kunnen passend bij de ruimtesituatie worden gedimd.
• Temperatuurreferentie: Ondersteunt toepassingen met ruimtetemperatuurreferentie als nevenpost.
• Blokkeerfunctie: Afzonderlijke of alle toetsfuncties kunnen worden geblokkeerd of omgeschakeld.
• Alarmfunctie: Geschikt voor meldingen met optionele bevestiging via toetsdruk.
• Energiebesparingsmodus: Ondersteunt een efficiënte werking in het dagelijks gebruik van het gebouw.

Intelligente functies voor licht, scène en ruimtecomfort

• Lichtbesturing: Ideaal voor schakelen en dimmen in woonruimtes, kantoren of gangen.
• Jaloeziebesturing: Comfortabele bediening van omhoog, omlaag en andere KNX-rijcommando’s.
• Scènebedrijf: Lichtscènes kunnen eenvoudig worden opgeroepen of opgeslagen.
• Waarde-instellingen: Geschikt voor helderheidswaarden, temperaturen of andere KNX-waarden.
• Duidelijke terugkoppeling: De led-indicatie maakt statussen direct op het bedieningspunt zichtbaar.
• Nachtbedrijf: Verminderde helderheid zorgt voor meer comfort in slaap- of rustruimtes.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensor-uitbreidingsmodule Universal 1-voudig met LED-indicatie CD 5091 TSEM
EAN	4011377107007
Catalogus	Aanraaksensor
Uitvoering	1-voudig
Systeem	KNX tastsensor-uitbreidingsmodule
Serie	CD, F50
Montagewijze	Inbouw in apparaatdoos volgens DIN 49073
Functies	Schakelen, dimmen, jaloezie, waardegever, scènes
Toetsfuncties	Eén of twee functies per toets
Statusindicatie	Eén status-led per toets, kleur instelbaar
Bedrijfsindicatie	Bedrijfs-led als oriëntatieverlichting en programmeerindicatie
LED-kleuren	Rood, groen of blauw instelbaar
Tekstveld	Verlichtbaar
Helderheid	Instelbaar voor leds en tekstveld
Temperatuurfunctie	Meting van de ruimtetemperatuur, nevenpost voor regelaar
Bijzondere functies	Blokkeerfunctie, alarmfunctie, energiebesparingsmodus
Kabellengte	max. 30 m
Kabeltype	J-Y(St)Y 2 x 2 x 0,8 mm
Compatibele basisapparaten	Aanraaksensor-module Universal, continueregelaarmodule, ruimtecontroller-module

Meer bedieningsniveau, duidelijke led-geleiding en slimme ETS-opties

Deze uitbreidingsmodule is ideaal wanneer op een bedieningspunt extra KNX-functies nodig zijn, zonder het bedieningsconcept onnodig complex te maken. Vergeleken met eenvoudige tastsensoroplossingen zonder uitbreiding biedt deze meer flexibiliteit bij dezelfde nette uitstraling in het schakelprogramma. De vrije toewijzing van schakel-, dim-, jaloezie- of scènefuncties maakt de module tot een sterke keuze voor woningbouw, kantoor en hoogwaardige projecttechniek.

Binnen het JUNG-assortiment is de 1-voudige uitbreidingsmodule vooral zinvol wanneer een compatibele tastsensor-module Universal, een continueregelaarmodule of een ruimtecontroller-module met extra bedieningsfuncties moet worden aangevuld. Ten opzichte van grotere varianten met meer toetsen ligt het voordeel hier in de duidelijke, gereduceerde bediening. Dat is ideaal voor ruimtes met gerichte afzonderlijke taken, zoals licht en scène of jaloezie en centrale functie.

• Breidt bestaande JUNG bedieningsmodules doelgericht uit met extra functies.
• Zeer goede keuze voor gestructureerde ruimtebediening met duidelijke gebruikersgeleiding.
• Led-kleuren kunnen logisch voor status, scène of bedrijfsmodus worden gebruikt.
• Verlichte tekst maakt de herkenbaarheid in een donkere omgeving beter.
• Geschikt voor licht, zonwering, temperatuurinstellingen en scène-oproep.
• Blokkeer- en alarmfuncties verhogen de veiligheid en bedieningscontrole.

In het JUNG-systeem vult de CD 5091 TSEM compatibele modules aan met één extra toetsniveau. Meervoudige varianten uit dezelfde serie zijn zinvol wanneer op één plaats duidelijk meer functies direct bereikbaar moeten zijn. Het 1-voudige model is daarentegen de passende oplossing voor minimalistische bedieningsconcepten met een hoog overzicht. Wie slechts enkele, maar vaak gebruikte commando’s netjes en goed zichtbaar wil bedienen, profiteert bijzonder van deze uitvoering.

Ten opzichte van een pure basismodule zonder uitbreiding creëert de module meer vrijheid bij de ruimteplanning. Zo kunnen bijvoorbeeld licht en jaloezie afzonderlijk worden bediend of kan een scène extra worden opgeroepen, zonder te hoeven uitwijken naar een andere designdlijn. In combinatie met een ruimtecontroller-module is bovendien een zeer elegante combinatie van ruimteklimaat en KNX-bediening mogelijk.

Terwijl een tastsensor-module Universal als centrale basis dient, breidt deze module de bedieningsomvang doelgericht uit. Bij projecten met compacte afzonderlijke ruimtes is de 1-voudige aanvulling vaak voldoende. In vergaderruimtes, open woonruimtes of bij complexe scènebesturing kunnen varianten met meer toetsen de betere keuze zijn. De 1-voudige module scoort daarentegen met snelle oriëntatie, geringe scholingsbehoefte en een zeer duidelijke functietoewijzing.

In tegenstelling tot bedieningsapparaten met een sterke focus op ruimteklimaat ligt het zwaartepunt hier op de uitbreiding van de haptische KNX-besturing. Daarmee is het ideaal wanneer extra functies op het bestaande JUNG-bedieningspunt gewenst zijn, zonder een volledig ander apparaat in te zetten.

Vergelijkbare KNX-tastsensoren of uitbreidingsoplossingen van andere gerenommeerde fabrikanten zijn bijvoorbeeld te vinden bij Gira, MDT en Busch-Jaeger. Gira zet vaak in op zeer designgerichte bedieningsconcepten met een sterke focus op de betreffende schakelserie. MDT biedt vaak een zeer breed functiespectrum met een sterke prijs-kwaliteitverhouding en een praktijkgerichte ETS-structuur. Busch-Jaeger is in veel projecttoepassingen vertegenwoordigd door uitgebreide bedieningsseries en een goede systeemdiepte.

Essentiële verschillen liggen meestal in designlijn, bedieningslogica, led-concept, ETS-opbouw en de vraag of een uitbreiding modulair of alleen als volledig bedieningsapparaat mogelijk is. Voor installaties binnen een JUNG-serie is deze module bijzonder interessant, omdat hij optisch en functioneel netjes in het bestaande systeem past. Bij KNX zijn de basisfuncties weliswaar systeemwijd goed integreerbaar, maar de mechanische en vormgevingscompatibiliteit blijft fabrikantgebonden.

In ETS is het aan te raden om de toets eerst duidelijk op basis van het gebruikersdoel te definiëren. Een praktijkgericht voorbeeld is de toewijzing van een korte toetsdruk voor licht aan of uit en een lange toetsdruk voor dimmen. Even zinvol is een toewijzing voor jaloezie omhoog en omlaag of voor het direct oproepen van scènes in woon- en vergaderruimtes.

De status-led moet in ETS logisch en uniform geparametreerd worden. Groen kan bijvoorbeeld staan voor een actieve bedrijfsstatus, blauw voor een opgeslagen scène en rood voor blokkering of alarm. Zo ontstaat een intuïtieve terugkoppeling die ook onervaren gebruikers snel begrijpen. Voor slaapkamers wordt een verminderde helderheid van de leds en het tekstveld in de avonduren aanbevolen.

Bij ruimtefuncties is het zinvol om temperatuurwaarden en toetsobjecten netjes te groeperen. Een praktijkvoorbeeld: één toets stuurt het licht, terwijl via dezelfde bedieningszone een comfortscène met verlichting en zonwering wordt opgeroepen. Voor projecten met blokkeerfunctie moet een eigen groepsadres voor de blokkering worden aangemaakt, zodat reiniging, kinderbeveiliging of bedrijfsstatussen doelgericht kunnen worden gerealiseerd.

Als u een elegant en functioneel sterk KNX-bedieningspunt wilt opbouwen, is deze uitbreidingsmodule een overtuigende keuze. Hij combineert duidelijke toetslogica, goed zichtbare led-terugkoppeling en een hoog integratievermogen in het JUNG-systeem tot een oplossing die techniek en design zeer harmonieus samenbrengt. Zo ontstaat meer bedieningscomfort precies daar waar het dagelijks telt.
