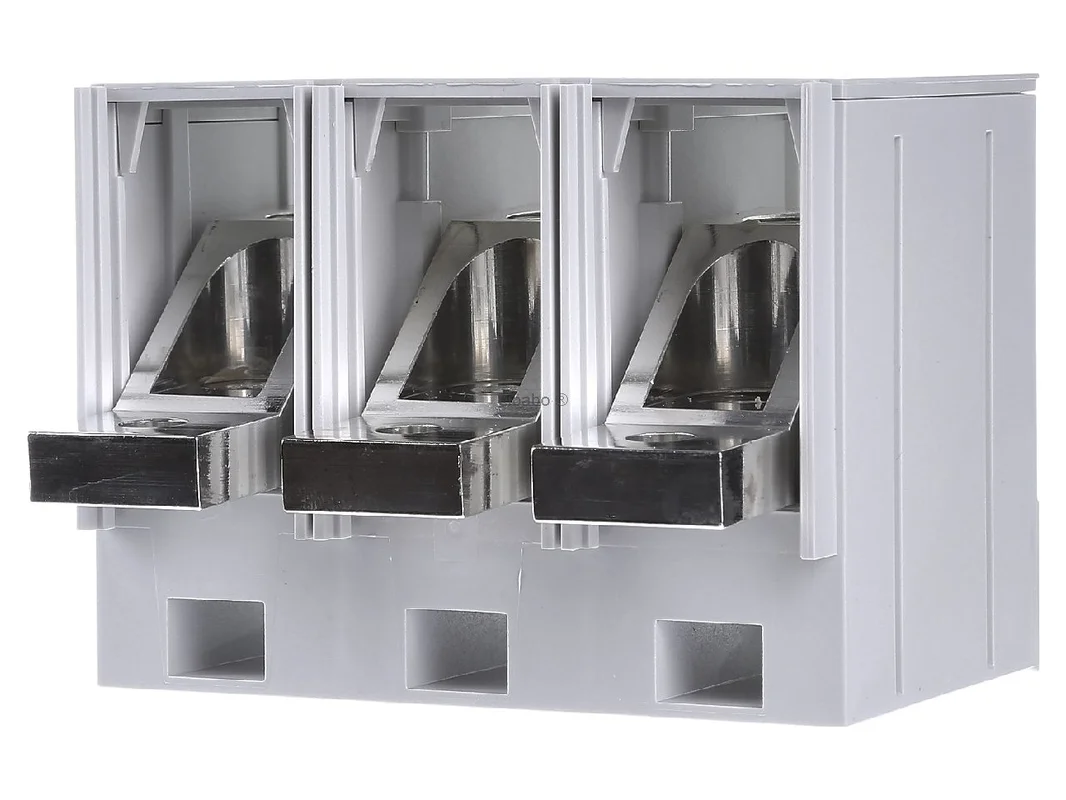

Tunnelaansluitklem 3-polig 1 zijde max. 240 – Verbindingstechniek NZM3-XKA2 – Eaton – 271461 – 4015082714611:

De Eaton tunnelklem 3-pin voor vermogensschakelaars NZM3 NZM3-XKA2 271461 is een gepast aansluitaccessoire voor veilige en normconforme bedrading in veeleisende energieverdelingen. Als origineel accessoire van de NZM-serie ondersteunt zij een nette, veerkrachtig contactverbinding en vergemakkelijkt zij de opbouw van schakelinstallaties met hoge praktisch meerwaarde.

Eaton tunnelklem 3-pin voor flexibele aansluitingen op NZM3-schakelaars

De uitvoering is ontworpen voor 3-polige vermogensschakelaars van de NZM3-serie en is geschikt voor professionele toepassingen in industrie, utiliteitsbouw en machinebouw. De modulair opbouw van de NZM-accessoirewereld zorgt voor een eenvoudige montage en hoge aanpasbaarheid in de schakelkast. De tunnelklem is ontworpen voor de aansluiting van grotere geleiderdoorsneden en biedt tegelijk een praktijkgerichte oplossing voor de stuurstroomkring.

Producthighlights voordelen

• Origineel Eaton-accessoire: Ontwikkeld voor hoge pasnauwkeurigheid op apparaten van de NZM-serie.
• 3-polige uitvoering: Optimaal voor passende vermogensschakelaars in het NZM3-frame.
• Veilige aansluitwijze: Tunnelklemmen ondersteunen een stabiele en veerkrachtig geleideropname.
• Flexibele montage: Dankzij het modulair concept van de serie eenvoudig in veel installatieconcepten te integreren.
• Wereldwijd inzetbaar: Geschikt voor Internationale toepassingen in moderne schakelinstallaties.
• Hoge geleidercapaciteit: Ontworpen voor grote Cu- en Al-geleiderdoorsneden afhankelijk van de bedradingstoepassing.
• Praktische stuuraansluiting: Standaard uitgevoerd met klem voor de stuurstroomkring.
• Montage boven of onder: Het artikel bevat onderdelen voor een klem aan de boven- of onderzijde.
• Voor meerdere apparaatseries bruikbaar: Inzetbaar met NZM3, PN3 en N(S)3.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productnaam	Tunnelklem 3-pin voor vermogensschakelaar NZM3
Artikelnummer fabrikant	271461
Modelcode	NZM3-XKA2
EAN	4015082714611
Producttype	Aansluitaccessoire / tunnelklem
Catalogus	Bedrading vermogensschakelaar
Aantal polen	3-polig
Geschikt voor	NZM3, PN3, N(S)3
Framegrootte	Size 3
Nominale stroom	IEC 630 A, UL/CSA 550 A
Aansluitwijze	Tunnelklem
Geleidermateriaal	Koper en aluminium, afhankelijk van het aansluitgeval
Koperen geleider eendraads / meerdradig	1 x 50 tot 240 mm², 2 x 50 tot 240 mm²
Stuurstroomkring-klem	1 x 0,75 tot 2,5 mm² of 2 x 0,75 tot 1,5 mm² Cu
Montagepositie	boven of onder
Inbouwhint	buiten de schakelaarbehuizing
Normen / toelatingen	UL489, CSA, IEC 60947, CE
Afmetingen	Diepte 92,5 mm, hoogte 102 mm

Aansluitvoordelen, systeemfit en verschillen met vergelijkbare oplossingen

Bij direct gebruik scoort de Eaton tunnelklem 3-pin voor vermogensschakelaar NZM3 met hoge systeemtrouw en een geometrie die duidelijk is afgestemd op vermogensschakelaars van het NZM-platform. Voor planners en monteurs is dat een belangrijk voordeel, omdat bedrading, inbouw en retrofit in de schakelkast goed te calculeren zijn.

• Hoge toepassingszekerheid: Het accessoire is exact afgestemd op de passende Eaton-schakelaarseries.
• Geschikt voor grote doorsneden: Bijzonder zinvol bij krachtige uitgangen en robuuste voedingen.
• Nette stuuraansluiting: De geïntegreerde klem vergemakkelijkt de integratie van de stuurstroomkring.
• Flexibele inzetlocatie: Onderdelen voor montage boven of onder vergroten de planningsvrijheid.
• Goed geschikt voor ombouw en service: Het modulair accessoireconcept vereenvoudigt latere aanpassingen.

Vergeleken met ander Eaton-aansluitoplossingen binnen de NZM-familie is dit model specifiek gericht op 3-polige apparaten van de grootte NZM3. Kleinere varianten voor NZM1 of NZM2 zijn bedoeld voor ander framegroottes en verschillen vooral in bouwvorm, doorsnedebereik en stroomdraagvermogen. Grotere oplossingen voor NZM4 zijn ontworpen voor hogere vermogensbereiken en zijn daarom meestal niet vormgelijk of in dezelfde inbouwsituatie bruikbaar.

Ook binnen het Eaton-portfolio bestaan afhankelijk van de installatie verdere aansluitwijzen zoals aansluitvlaggen, frontaansluitingen of speciale klemmen. Het wezenlijke verschil ligt in de bedrading, de beschikbare inbouwruimte en het voorkeursgeleidertype. De tunnelklem is vooral aan te bevelen wanneer grote geleiders veilig moeten worden opgenomen en netjes in het schakelapparaat moeten worden geïntegreerd.

Bij vergelijkbare producten van ander fabrikanten kunnen bijvoorbeeld passende aansluitklemmen uit de series Siemens SENTRON, ABB Tmax of Schneider Electric ComPact worden genoemd. Deze oplossingen zijn in de regel afgestemd op het eigen vermogensschakelaarplatform. Het belangrijkste verschil zit daarom meestal niet alleen in de bouwvorm van de klem, maar vooral in de compatibiliteit met het schakelaarframe, het aantal polen en het accessoiresysteem. Een directe uitwisseling zonder controle van de serie is doorgaans niet zinvol.

Praktijkinformatie over bedrading en montage voor Internationale schakelinstallaties

Als optioneel accessoire voor de NZM-beveiligingsschakelaarserie opent deze tunnelklem een breed spectrum aan toepassingsmogelijkheden voor wereldwijd gebruik. De montage lukt dankzij de modulair functiegroepen flexibele en eenvoudig, wat de inbouw in nieuwe installaties net zo ondersteunt als de gerichte retrofit van bestaande systemen.

Het artikel bevat componenten voor één klem, die afhankelijk van de opbouw boven of onder op 3- of 4-polige schakelaars kan worden aangebracht. Dat zorgt voor meer vrijheid bij de kabelgeleiding en helpt de beschikbare ruimte in de schakelkast beter te benutten. Voor de stuurstroomkring is een standaardklem voor 1 x 0,75 tot 2,5 mm² of 2 x 0,75 tot 1,5 mm² koperen geleiders beschikbaar.

Belangrijk voor de praktijk: Buiten de schakelaarbehuizing moeten bij flexibele en hoogflexibele geleiders adereindhulzen worden gebruikt. De maximaal opgegeven doorsnede kan alleen worden aangesloten wanneer de geleider flexibele is en zonder adereindhuls wordt ingevoerd. Daarmee krijgen gebruikers waardevolle aanwijzingen voor een vakkundige planning, een nette montage en een blijvend betrouwbare contactverbinding.

Toepassingsgebieden

• Schakelinstallatiebouw: Voor de professionele bedrading van vermogensschakelaars in verdeelinrichtingen.
• Industrie: Geschikt voor energieverdelingen in machines en installaties.
• Utiliteitsbouw: Passend voor technische gebouwen met hoge eisen aan bescherming en aansluitkwaliteit.
• Modernisering: Zinvol bij uitbreiding of ombouw van bestaande Eaton NZM-systemen.
• Internationale projecten: Voordelig bij installaties met behoefte aan normconform origineel accessoire.

De Eaton tunnelklem NZM3-XKA2 is een doordachte oplossing voor iedereen die bij vermogensschakelaars van de NZM3-serie kiest voor nauwkeurige bedrading, hoge aansluitkwaliteit en een samenhangend accessoiresysteem.
