Stroomschakelaar AC-3/400V:4kW,3p DC DILEM-01-GC (24VDC) – Magneetschakelaar 8,8A 24VDC DILEM-01-… – Eaton – 230167 – 4015082301675:

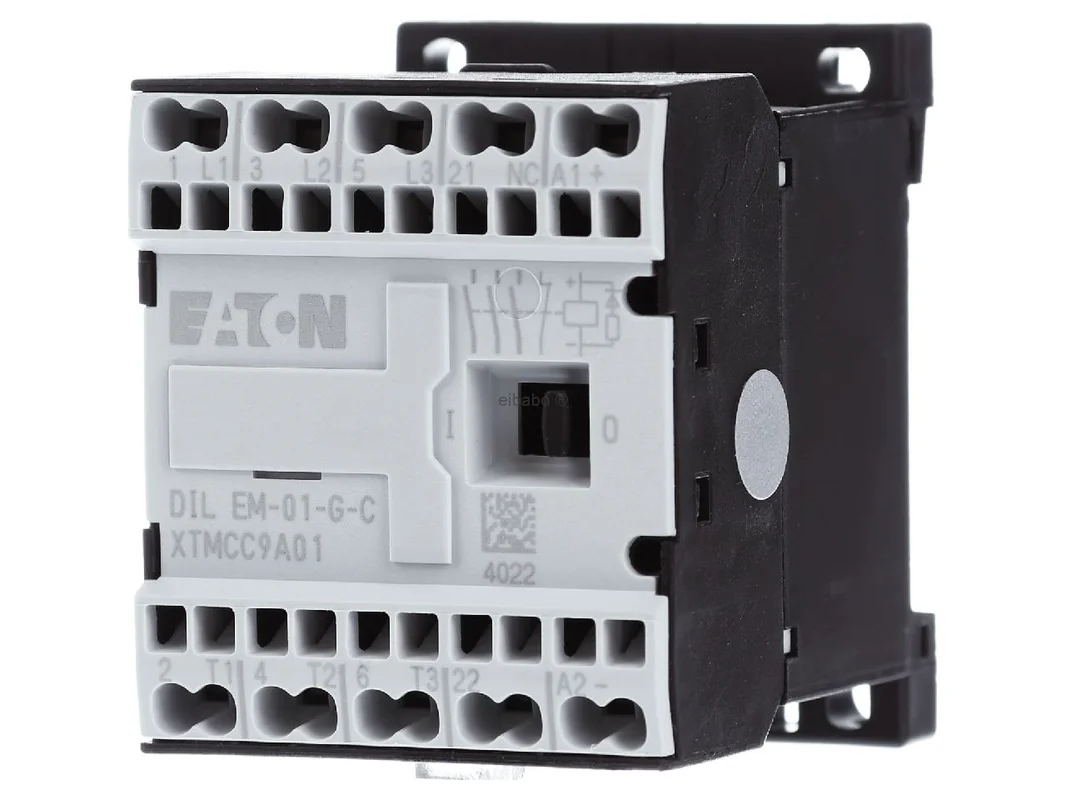

De Eaton vermogensschakelaar DILEM-01-G-C(24VDC) 230167 is een compacte mini-contactor voor het nauwkeurig schakelen van motoren en ohmse belastingen. Met 3 polen, 9 A nominale bedrijfsstroom in AC-3 bij 380 tot 400 V, geïntegreerd 1 verbreekcontact en moderne veeraansluittechniek is het apparaat geschikt voor professioneel gebruik in de schakelkast, in de machinebouw en in de gebouwautomatisering.

Eaton vermogensschakelaar voor motoren, belastingen en compacte besturingen

De bouwvorm van de DILEM-serie is ontworpen voor betrouwbaar schakelen bij laag ruimtebehoefte. De 24 V DC-spoel ondersteunt een veilige integratie in veel stuurcircuits. Dankzij de veeraansluiting lukt de bedrading snel, stevig en onderhoudsarm. De contactor is ontworpen voor typische taken zoals motorstart, lastschakeling en stuurfuncties in industriële installaties.

Producthighlights voordelen

• Compacte bouwvorm: Ideaal voor ruimtebesparende opbouwen in de schakelkast en op DIN-rail.
• 3-polige uitvoering: Geschikt voor veel draaistroomtoepassingen en klassieke lastcircuits.
• 9 A in AC-3: Geschikt voor het starten van kooiankermotoren en het uitschakelen tijdens bedrijf.
• 1 verbreekcontact geïntegreerd: Praktisch voor meld-, vergrendel- of besturingstaken.
• 24 V DC-spoel: Zeer geschikt voor gangbare DC-besturingen in machines en installaties.
• Veeraansluiting: Snelle, veilige en trillingsbestendige bedrading zonder natrekken.
• Voor ohmse belastingen: Ook geschikt voor licht inductieve belastingen en weerstandstoepassingen.
• Geschikt voor IE3: Ook bruikbaar voor motoren van de efficiëntieklasse IE3.
• Niet-reverserend: Goede keuze voor eenvoudige schakeltaken zonder richtingswisseling.
• Bewezen Eaton-kwaliteit: Ontworpen voor veeleisende toepassingen in industrie en gebouwtechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Vermogensschakelaar DILEM-01-G-C(24VDC)
Artikelnummer fabrikant	230167
EAN	4015082301675
Catalogus	Vermogensschakelaar AC-schakelend
Serie	DILEM
Producttype	Mini-contactor / vermogensschakelaar
Aantal polen	3-polig
Hoofdcontacten	3 maakcontacten
Hulpcontact	1 verbreekcontact
Spoelspanning	24 V DC
Aansluittechniek	Veerklemmen
Gebruikscategorie AC-1	Niet of licht inductieve belastingen, weerstandsovens
Gebruikscategorie AC-3	Kooiankermotoren starten, tijdens bedrijf uitschakelen
Gebruikscategorie AC-4	Kooiankermotoren starten, inching, omkeren, tippen
Nominale bedrijfsstroom AC-3 bij 380 tot 400 V	9 A
Nominaal vermogen	4 kW
Montagewijze	DIN-rail
Breedte	45 mm
Diepte	86 mm
Hoogte	58 mm
Bedrijfstemperatuur	-25 °C tot +50 °C
Normen	IEC, UL, CSA
Nominale isolatiespanning Ui	690 V
Opmerking	Ook geschikt voor motoren van de efficiëntieklasse IE3

Praktische voordelen, toepassingssoorten en passende alternatieven voor de Eaton vermogensschakelaar

In het dagelijkse gebruik scoort de contactor met een goede balans tussen compacte bouwvorm, veilige contacttechniek en veelzijdige bruikbaarheid. Hij is geschikt voor motorstarters, ventilatieapparaten, transporttechniek, pompen, verwarmingscircuits en veel algemene schakeltaken met AC-belastingen. Vooral in krappe verdelers is de smalle breedte een duidelijk voordeel.

• Voor motorbesturingen: Optimaal voor klein tot middelgrote draaistroommotoren in AC-3-toepassingen.
• Voor ohmse belastingen: Goed geschikt voor verwarmingen, weerstandsbelastingen en ander AC-1-taken.
• Voor robuuste bedrading: Veerklemmen bieden een stevige bevestiging, ook bij trillingen.
• Voor DC-stuurcircuits: De 24 V DC-spoel past bij veel PLC- en automatiseringssystemen.
• Voor duidelijke besturingslogica: Het geïntegreerde verbreekcontact helpt bij vergrendeling, melding of terugkoppeling.

Binnen het assortiment van de fabrikant is dit model vooral zinvol wanneer een compacte 3-polige contactor met 9 A, DC-spoel en reeds aanwezig verbreekcontact gevraagd is. Vergelijkbare Eaton-varianten uit de DILEM- of DILM-serie verschillen vaak in spoelspanning, aansluitingstype of aantal hulpcontacten. modellen met schroefaansluiting zijn eerder gepast wanneer klassieke bedrading de voorkeur heeft. Uitvoeringen met meer hulpcontacten zijn beter geschikt voor complexere besturingen met meer meld- of vergrendelingsfuncties. Reverserende varianten zijn de betere keuze wanneer draairichtingswissel van motoren nodig is.

In vergelijking met vergelijkbare Eaton-contactors met dezelfde stroomklasse biedt deze versie een duidelijk voordeel voor gebruikers die een 24 V DC-aansturing en veeraansluittechniek in één apparaat zoeken. Ten opzichte van 4-polige uitvoeringen ligt de focus hier op typische driepolige motor- en lastcircuits. Ten opzichte van grotere DILM-apparaten staat de compacte bouwgrootte op de voorgrond, wat in klein schakelkasten nuttig is.

Bij ander bekende fabrikanten zijn vergelijkbare oplossingen te vinden, bijvoorbeeld uit de series Siemens SIRIUS, Schneider Electric TeSys D of ABB mini contactors. Verschillen zitten meestal in de bouwhoogte, het klemconcept, het aantal hulpcontacten en het type accessoires. Voor bestaande Eaton-installaties is dit model vaak de voor de hand liggende keuze, omdat accessoires, bedradingslogica en serie-omgeving meestal beter op elkaar aansluiten dan bij een overstap naar een ander fabrikant.

Schakelcategorieën, aansluitingstype en motorgoedkeuring met meerwaarde uitgelegd

Het apparaat is als mini-contactor voor motoren en ohmse belastingen ontworpen en dekt meerdere belangrijke schakelcategorieën af. In AC-1 schakelt het niet of slechts licht inductieve belastingen zoals weerstandsovens. In AC-3 is het bedoeld voor kooiankermotoren bij het starten en uitschakelen tijdens bedrijf. In AC-4 ondersteunt het veeleisendere schakeltaken zoals starten, inching, omkeren en tippen. Daarmee is de contactor geschikt voor veel toepassingen, van eenvoudige lastschakeling tot actieve motorbesturing.

De veerklemmen vergemakkelijken de montage en ondersteunen een constante klemkracht. Dat is vooral voordelig in installaties met trillingen of temperatuurschommelingen. Bovendien is het model ook geschikt voor motoren van de efficiëntieklasse IE3. Zo kan de contactor in moderne aandrijfconcepten worden geïntegreerd, zonder concessies te doen aan de compatibiliteit.

Deze Eaton vermogensschakelaar is een doordachte oplossing voor iedereen die een compact, belastbaar en netjes integreerbaar schakelapparaat voor motoren en ohmse belastingen zoekt.
