Description

Stroomschakelaar 1NO 5.5KW/400V,AC DILM12-10 (230V50HZ) – Magneetschakelaar 12A 230V AC DILM12-10… – Eaton – 276830 – 4015082768300:

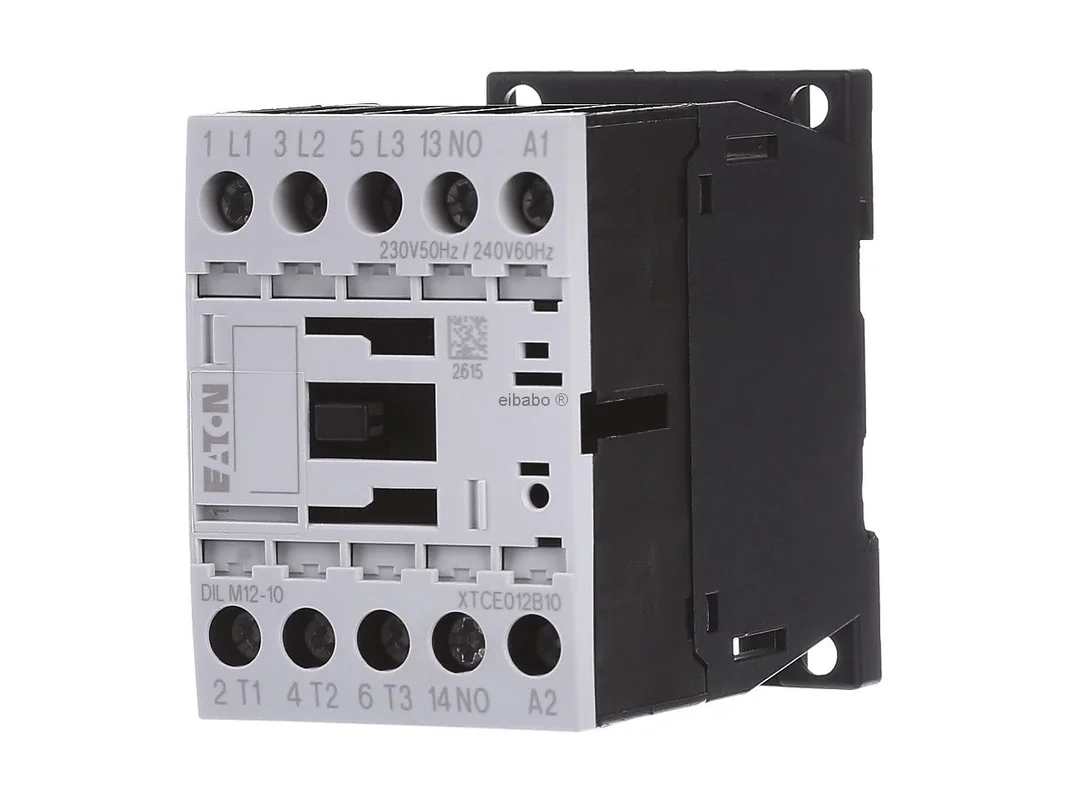

De Eaton vermogenscontactor DILM12-10(230V50HZ) 276830 is een compact opgebouwd schakelapparaat voor een veilige motorbesturing in industrie, machinebouw en gebouwtechniek. Met 3 polen, AC-3 tot 12 A bij 400 V, 5,5 kW schakelvermogen en een AC-spoel voor 230 V bij 50 Hz is het ideaal geschikt voor het starten en uitschakelen van kooiankermotoren. De robuuste schroefklemtechniek, een geïntegreerd hulpcontact in 1NO 1NC uitvoering en de geschiktheid voor IE3-motoren maken deze vermogenscontactor tot een sterke keuze voor moderne schakelinstallaties.

Eaton vermogenscontactor DILM12-10 voor motorbesturing en schakeltaken

Deze contactor is ontworpen voor veeleisende toepassingen op het gebied van AC-schakelende belastingen. Hij combineert nauwkeurig schakelvermogen met een praktijkgerichte bouwvorm en ondersteunt typische besturingstaken in hoofdstroomkringen. Dankzij de 3-polige uitvoering en beproefde DILM-techniek is hij bijzonder geschikt voor gebruik in motorvertrekken, besturingspanelen en compacte verdeelinrichtingen.

Producthighlights voordelen

• Ontworpen voor motoren: Geschikt voor het starten en uitschakelen van kooiankermotoren in AC-3-bedrijf.
• 5,5 kW bij 400 V: Geschikt voor veel typische motortoepassingen in utiliteit en industrie.
• Nominale stroom 12 A: Solide uitvoering voor betrouwbare schakeltaken in de hoofdstroomkring.
• 3-polige uitvoering: Ideaal voor driefasige toepassingen en klassieke motorstarters.
• Hulpcontact 1NO 1NC: Ondersteunt meld-, vergrendel- en besturingsfuncties direct op het apparaat.
• Spoel 230 V 50 Hz: Zeer geschikt voor veel gangbare stuurstroomkringen.
• Schroefklemmen: Beproefde aansluittechniek voor een stevige bevestiging en duidelijke bedrading.
• Geschikt voor IE3-motoren: Ook inzetbaar voor moderne motoren met hoge efficiëntieklasse.
• Breed toepassingsgebied: Inzetbaar voor motoren evenals voor licht inductieve belastingen en weerstandovens in het AC-1-bereik.
• Compacte bouwvorm: Goed geschikt voor ruimtebesparende schakelinstallaties en gestructureerde montagevelden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton vermogenscontactor 3-polig AC-3 5,5kW 12A 1NO 1NC spoel 230V 50Hz DILM12-10(230V50HZ) 276830
Artikelnummer fabrikant	276830
Modelcode	DILM12-10(230V50HZ,240V60HZ)
EAN	4015082768300
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Serie	Eaton Moeller DILM
Toepassing	motorbesturing en belastingschakeling
Aantal polen	3
Hoofdcontacten	3 maakcontacten
Hulpcontacten	1 maakcontact, 1 verbreekcontact
Gebruikscategorie	AC-1, AC-3, AC-4
Nominale bedrijfsstroom AC-3 bij 400 V	12 A
Nominaal bedrijfsvermogen AC-3 bij 400 V	5,5 kW
Nominale bedrijfsstroom AC-1 bij 400 V	22 A
Spoelspanning	230 V AC bij 50 Hz, 240 V AC bij 60 Hz
Spoeltype	AC-bediend
Aansluittechniek	Schroefklemmen
Nominale isolatiespanning Ui	690 V
Afmetingen B x H x D	45 x 68 x 75 mm
Montage-opmerking	Geschikt voor gebruikelijke schakelinstallaties en motorstarters
Opmerking	Ook geschikt voor motoren van de efficiëntieklasse IE3

motoraansturing, belastingstypen en passende alternatieven in één oogopslag

Bij de toepassing speelt vooral het belastingstype een belangrijke rol. De contactor is vooral interessant voor AC-3-taken, dus voor het starten van kooiankermotoren en het uitschakelen tijdens bedrijf. In het AC-1-bereik is hij bovendien geschikt voor niet of licht inductieve belastingen, zoals verwarmingscircuits of weerstandovens. Voor AC-4-taken zoals omkeren, tegenstroombremsen of tipbedrijf moet rekening worden gehouden met duidelijk hogere schakelbelasting. Hier is een nauwkeurige dimensionering van de installatie bijzonder belangrijk.

• Voordeel in motorvertrekken: Goede geschiktheid voor klassieke directstarters met overzichtelijke bedrading.
• Flexibel in de schakelkast: De 3-polige bouwvorm past bij veel standaardtoepassingen.
• Nuttig in stuurkringen: Het geïntegreerde hulpcontact vereenvoudigt terugmelding en vergrendeling.
• Praktisch voor IE3-motoren: Ook geschikt voor moderne aandrijvingen met hoger rendement.

Binnen het Eaton-programma liggen nabije varianten vooral bij een andere spoelspanning of een andere contactuitrusting. Een DILM12 met 24 V DC-spoel is een voor de hand liggende keuze wanneer de besturing vanuit een gelijkspanningsnet komt. Modellen met afwijkende hulpcontacten zijn zinvol wanneer meer meld- of vergrendelingsfuncties nodig zijn. Binnen de DILM-reeks verschillen vergelijkbare apparaten vaak minder in bouwvorm dan in spoel, aantal contacten en toepassingsfocus in de stuurkring.

Vergeleken met kleinere Eaton-contactors uit dezelfde familie is dit model ontworpen voor hogere motorvermogens tot 5,5 kW bij 400 V. Grotere varianten uit de reeks dekken hogere stromen en zwaardere belastingen af, maar hebben meestal meer ruimte nodig en worden eerder in krachtigere aandrijvingen toegepast. Voor compacte machines met middelmatig motorvermogen is dit apparaat vaak de uitgebalanceerde oplossing qua schakelvermogen, inbouwmaat en functionaliteit.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare apparaten te vinden, bijvoorbeeld in de reeksen Siemens SIRIUS, Schneider Electric TeSys D of ABB AF. Verschillen zijn vaak zichtbaar in de spoeltechniek, de breedte in de schakelkast, optionele steek- of veeraansluitingen en uitbreidingen met hulpcontacten of accessoires. Voor de keuze is daarom niet alleen de stroomwaarde belangrijk, maar ook de aanwezige besturingsspanning, de bedradingswijze en de gewenste accessoires in de schakelkast.

Toepassingsgebieden

• Machinebouw: Voor motorstarters, transporttechniek en hulpaandrijvingen.
• Gebouwtechniek: Voor ventilatie, pompen en technische installaties.
• industrie: Voor schakelpaneelden, verdeelinrichtingen en motorvertrekken.
• Verwarmingstechniek: Ook geschikt voor weerstandbelastingen in het AC-1-bereik.
• Automatisering: Voor stuur- en belastingskringen met duidelijke contactlogica.

Technisch zinvol opgebouwd voor AC-1-, AC-3- en AC-4-toepassingen

Het schakelapparaat is ontworpen als 3-polige vermogenscontactor voor motoren en andere elektrische belastingen. Het dekt meerdere gebruikscategorieën af en is daardoor veelzijdig inzetbaar. In het AC-1-bereik is het geschikt voor niet of slechts licht inductieve belastingen zoals weerstandovens. In AC-3-bedrijf is het ontworpen voor kooiankermotoren bij het starten en bij het uitschakelen tijdens bedrijf. AC-4-toepassingen zoals starten, inching, omkeren of tippen zijn eveneens mogelijk, wanneer de dimensionering van de installatie is afgestemd op de verhoogde schakelbelasting.

De schroefklemmen zorgen voor een beproefde, stevige verbinding in de schakelkast. De nominale bedrijfsstroom bedraagt bij AC-3 op 380 V en 400 V 12 A. Daarnaast is het apparaat ook geschikt voor motoren van de efficiëntieklasse IE3. Daarmee ondersteunt het moderne aandrijfconcepten waarbij betrouwbaar schakelen en een goede afstemming op eigentijdse motoren gevraagd zijn.
