Stroomonderbreker 32A C 3p – Miniatuur stroomonderbreker 3-polig C32A S203-C32 – ABB – 2CDS253001R0324 – 4016779468305:

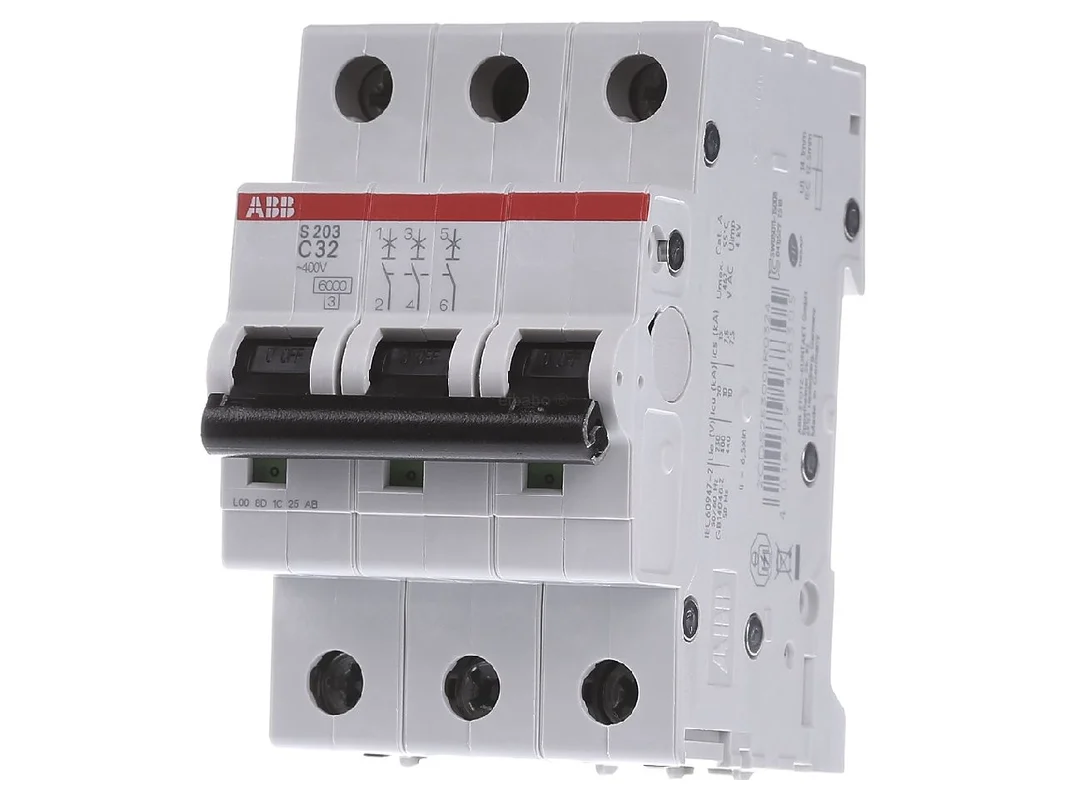

De ABB installatieautomaat S203-C32 is een 3-polige installatieautomaat voor de betrouwbare bescherming van kabels en leidingen bij overbelasting en kortsluiting. Met C-karakteristiek, 32 A nominale stroom en 6 kA schakelvermogen is het model geschikt voor veel verdeelinrichtingen in woningbouw, utiliteit en functionele bouw. De serie S200 staat voor hoge bedrijfszekerheid, duidelijke schakelstand en een montagevriendelijke bouwvorm.

ABB installatieautomaat S203-C32 voor veilige stroomkringen

Het apparaat werkt stroombegrenzend en combineert een thermische uitschakelaar voor overbelasting met een elektromechanische uitschakelaar voor kortsluiting. De C-karakteristiek is een sterke keuze voor stroomkringen met matige inschakelstromen, zoals die vaak voorkomen bij motoren, lichtgroepen of gemengde belastingen. Door de 3-polige uitvoering kunnen meerfasige toepassingen netjes en normconform worden beveiligd.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor draaistroomkringen en meerfasige installaties.
• C-karakteristiek: Geschikt voor toepassingen met kortstondig hogere inschakelstroom.
• 32 A nominale stroom: Passend voor veel verdeelinrichtingen in gebouwen en installaties.
• 6 kA schakelvermogen: Betrouwbare bescherming bij kortsluiting in het AC-net.
• Stroombegrenzende bouwvorm: Vermindert de thermische en mechanische belasting in geval van een storing.
• Gepatenteerde aansluitklem: Vergemakkelijkt de veilige contactverbinding bij de montage.
• Verbeterd zicht bij het bedraden: Gescheiden toegangen voor leiding en kamrail ondersteunen netjes werken.
• IP20 in het klemmengebied: Aanraakbeveiliging aan de aansluitklem met isolatie.
• Wereldwijd inzetbaar: Ontwikkeld volgens gangbare IEC- en UL-normen.
• Geschikt voor accessoires: Passend voor aanvullende modules en hulpcontacten van de serie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	S203-C32
Artikelnummer fabrikant	2CDS253001R0324
EAN	4016779468305
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Serie	S200
Aantal polen	3-polig
Beveiligde polen	3
Uitschakelkarakteristiek	C
Nominale stroom	32 A
Nominale spanning	230/400 V AC
Bedrijfsspanning	tot 440 V AC
Nominale frequentie	50 / 60 Hz
Schakelvermogen	6 kA bij 400 V AC
Energiebegrenzingsklasse	3
Overspanningscategorie	III
Nominale stootspanning	4 kV
Nominale isolatiespanning	440 V
Vermogensverlies	11,1 W
Vermogensverlies per pool	3,7 W
Contactindicatie	Rood AAN / Groen UIT
Aansluittype	Schroefklem
Klemtype	cilindervormige liftklem, aan beide zijden foutveilig
Aansluitdoorsnede	tot 35 mm²
Beschermingsgraad	IP20
Montagewijze	DIN-rail
Bouwbreedte	3 module-eenheden
Afmetingen	52,5 x 88 x 69 mm
Elektrische levensduur	10000 schakelcycli
Mechanische levensduur	20000 schakelcycli
Normen	IEC/EN 60898-1, IEC/EN 60947-2, UL 1077

Praktische voordelen, serievergelijking en passende alternatieven

In de praktijk scoort de installatieautomaat met een goed afgestemde combinatie van beveiligingsfunctie, montagecomfort en brede toepasbaarheid. De C-karakteristiek is vooral zinvol wanneer belastingen met verhoogde inschakelstroom moeten worden beveiligd. Daartoe behoren bijvoorbeeld kleiner motoren, verlichting met voorschakelapparaten of gemengde stroomkringen in onderverdelingen. De duidelijke schakelstandindicatie ondersteunt de snelle visuele controle in het veld.

• Veilige bedrading: De klemconstructie met drukplaat vergemakkelijkt het invoeren en fixeren van de geleider.
• Goede toegankelijkheid: De verspringende opstelling van leiding- en railaansluiting verbetert het zicht bij de installatie.
• Breed inzetbaar: Geschikt voor woningbouw, utiliteit en industriële nevenstroomkringen.
• Flexibele uitbreiding: Binnen de serie kunnen hulpcontacten en ander accessoires systeemconform worden toegevoegd.

Binnen ABB is de directe vergelijking met de serie S200M interessant. Deze serie is ontworpen voor hogere afschakelwaarden en wordt vaak gekozen waar een hoger schakelvermogen vereist is. De S203-C32 is daarentegen de economische en praktijkgerichte oplossing voor veel standaardtoepassingen met 6 kA. Ten opzichte van 1-polig of 1P+N varianten van dezelfde serie is dit model duidelijk gericht op driefasige stroomkringen. In vergelijking met modellen met B-karakteristiek uit dezelfde reeks reageert de C-variant trager op kortstondige inschakelpieken en is daarmee bij bepaalde verbruikers vaak de geschiktere keuze.

Als vergelijkbare producten van ander merken komen afhankelijk van het project onder meer Siemens 5SY, Hager MBN en Schneider Electric Acti9 iC60N in aanmerking. Deze reeksen dekken vergelijkbare taken op het gebied van leidingbeveiliging af, maar verschillen per serie onder meer in accessoireconcept, klemopbouw, schakelvermogen en integratie in het betreft systeem van de fabrikant. Voor een uniforme verdeling is meestal de serielogica van het al ingebouwde systeem een belangrijk voordeel.

Normconforme bescherming, slimme klem en sterke systeemtechniek

De serie S200 beschermt kabels en leidingen normconform tegen overbelasting en kortsluiting en is ontworpen voor installaties volgens gangbare regels van de gebouwentechniek. Naast het eigenlijke beveiligingsvoordeel biedt de serie een hoge montagemeerwaarde: de gepatenteerde aansluitklem met drukplaat zorgt voor een eenvoudige, stevige en veilige contactverbinding. Leidingen met doorsneden tot 35 mm² kunnen direct worden aangesloten. Door de bovenaan geplaatste leidingopening blijft het gebied voor de kamrail goed zichtbaar, wat de bedrading in de schakelkast vergemakkelijkt.

Een ander pluspunt is de Internationale oriëntatie van de serie. Talrijke goedkeuringen ondersteunen het gebruik in verschillende markten en projecten. Vóór levering wordt elk apparaat intensief getest, wat de hoge kwaliteitseis van de ABB-beveiligingstechniek onderstreept. Daarmee is deze installatieautomaat een betrouwbare keuze voor vakbedrijven, planners en exploitanten die vertrouwen op een nette installatie en constante beveiligingsprestaties.
