Description

Ster-driehoekschakelaar 30kW 400V,AC SDAINLM55 (230V50HZ) – Ster-deltacombinatie 30kW 230V AC SDA… – Eaton – 278411 – 4015082784119:

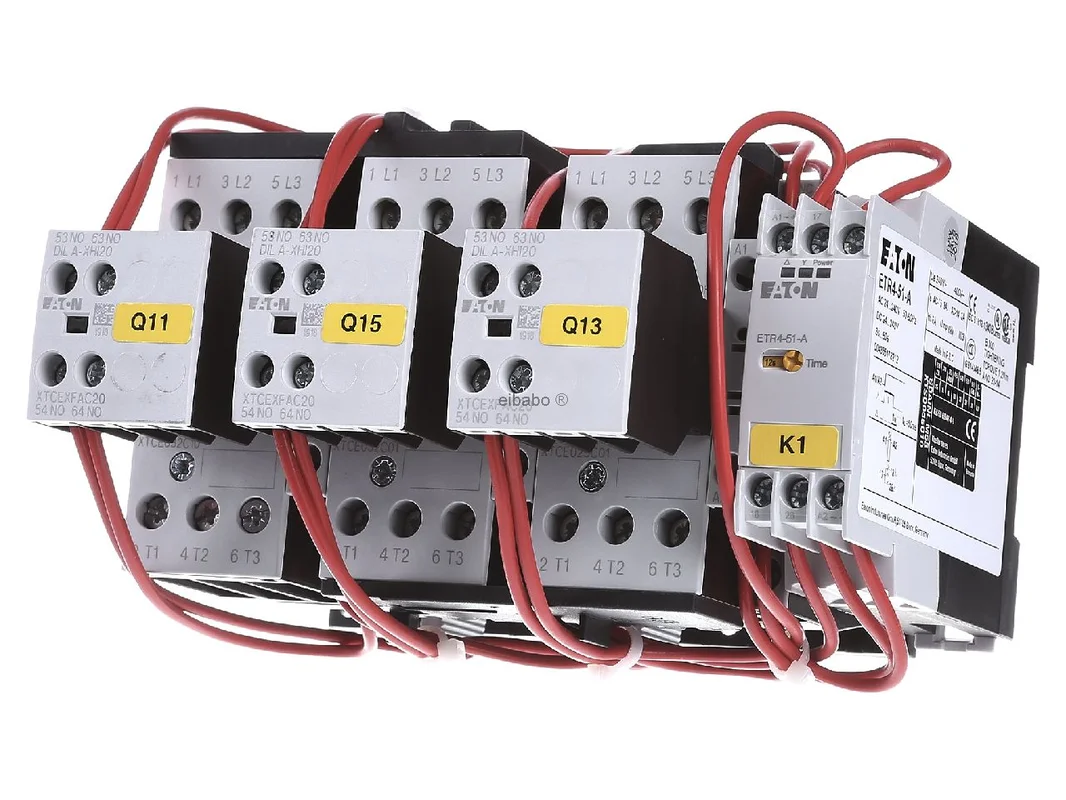

De Eaton ster-driehoek-combinatiecontactor SDAINLM55 is een krachtige oplossing voor het veilige en belastinggerechte starten van motoren in een industriële omgeving. De contactorcombinatie is ontworpen voor ster-driehoekstarts en ondersteunt een rustige start van kooiankermotoren met een hoge bedrijfszekerheid. Met 55 A nominale bedrijfsstroom bij AC-3 en 30 kW bij 400 V is het apparaat geschikt voor veeleisende aandrijftaken in machines, transporttechniek en vele ander installaties.

Eaton ster-driehoek-combinatiecontactor voor efficiënte motorstart

De combinatie is ontworpen voor een economische en betrouwbare start van draaistroommotoren. Door de ster-driehoekfunctie wordt de aanloopstroom verlaagd, wat elektrisch netten en mechanische componenten merkbaar kan ontlasten. De AC-bediening met 230 V bij 50 Hz en 240 V bij 60 Hz maakt toepassing in veel gangbare besturingsomgevingen mogelijk. Dankzij de schroefaansluiting is een solide en praktijkgerichte bedrading mogelijk.

Producthighlights voordelen

• Voor ster-driehoekstart: Ideaal voor de gecontroleerde start van kooiankermotoren.
• Hoge schakelcapaciteit: 55 A nominale bedrijfsstroom in AC-3 bij 380 tot 400 V.
• 30 kW bij 400 V: Geschikt voor krachtige draaistromaandrijvingen in industrieel gebruik.
• Gereduceerde aanloopstroom: Ontlast net, motor en mechanische aandrijfonderdelen.
• AC-bediening: Ontworpen voor 230 V bij 50 Hz en 240 V bij 60 Hz.
• Korte omschakellogica: Maximale omschakeltijd van 20 s voor nette startprocessen.
• Robuuste aansluittechniek: Hoofd- en stuurkring met schroefaansluiting.
• Voor frequente motorstarts: Geschikt voor maximaal 30 starts per uur.
• Ook geschikt voor IE3-motoren: Goede keuze voor moderne, efficiënte aandrijvingen.
• Industriegeschikt: Ontworpen voor schakelinstallaties, machinebouw en transporttechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productnaam	Ster-driehoek-combinatiecontactor
Serie	SDAINL
Model	SDAINLM55
Artikelnummer fabrikant	278411
EAN	4015082784119
Catalogus	Contactorcombinatie
Functie	Ster-driehoek-contactor
Applicatie	Motorstart in ster-driehoek
Gebruikscategorie	AC-3
Motortype	Kooiankermotoren
Nominale bedrijfsstroom	55 A bij 380 tot 400 V AC-3
Nominaal vermogen bij 230 V	15 kW
Nominaal vermogen bij 400 V	30 kW
Nominaal vermogen bij 500 V	37 kW
Nominaal vermogen bij 690 V	30 kW
Bedieningsspanning	230 V 50 Hz, 240 V 60 Hz
Stroomsoort	AC-bedrijf
Max. omschakeltijd	20 s
Max. starts per uur	30
Aansluittype	Schroefaansluiting
Aantal polen	3-polig
Hoofdcontacten	9 maakcontacten
Hulpcontacten	3 maakcontacten
Beschermingsgraad	IP00
Afmetingen	158 x 95 x 138 mm
Gebruik met tijdrelais	ETR4-51
Omgevingstemperatuur	-25 tot 60 °C
Certificering	CE

Praktische voordelen, inzetprofiel en productafbakening van de Eaton ster-driehoek-combinatiecontactor

In de praktijk scoort deze contactorcombinatie met een duidelijke focus op klassieke ster-driehoekstarts bij draaistroommotoren. Dat is vooral zinvol wanneer hoge directe aanloopstromen vermeden moeten worden en een netjes afgestemd startproces gewenst is. Typisch toepassingsgebieden zijn pompen, ventilatoren, compressoren, transportsystemen en machines met planbare startcycli.

Binnen het Eaton-programma is het model SDAINLM55 ontworpen voor toepassingen in het bereik van 30 kW bij 400 V. Kleinere varianten van dezelfde serie zijn eerder bedoeld voor motoren met een lager vermogen en zijn geschikt wanneer compactere belastingsbereiken moeten worden afgedekt. Grotere uitvoeringen van de SDAINL-serie zijn daarentegen ontworpen voor hogere motorvermogens, wanneer meer reserves in stroom en vermogen nodig zijn. Het belangrijkste verschil ligt daarmee vooral in de passende motorgrootte, de toegestane bedrijfsstroom en de betreft installatiebelasting.

Vergeleken met eenvoudige enkelvoudige contactoren of pure directstarters biedt een ster-driehoek-combinatie het voordeel van een gereduceerde aanloopstroom en een afgestemde omschakeling. Ten opzichte van softstarters of frequentieregelaars blijft de oplossing constructief slanker en vaak eenvoudiger te integreren in klassieke schakelconcepten. Daardoor is zij bijzonder interessant wanneer een beproefde, duidelijk gestructureerde startmethode gevraagd is, zonder de functionele veelzijdigheid van complexere aandrijfelektronica nodig te hebben.

Als vergelijkbare producten van ander bekende fabrikanten komen afhankelijk van het project bijvoorbeeld ster-driehoekoplossingen van Siemens, Schneider Electric of ABB in aanmerking. Siemens biedt vaak een nauwe integratie in de SIRIUS-omgeving, wat een voordeel kan zijn bij reeds aanwezige Siemens-besturingstechniek. Schneider Electric zet vaak in op een sterke systeemnabijheid binnen de TeSys-wereld en is goed geschikt voor volledig afgestemde schakelinstallaties. ABB scoort in veel gevallen met een brede industriële inzet en internationaal wijdverbreide schakelapparaten. Voor de keuze zijn altijd stroombereik, stuurspanning, aansluittype, inbouwruimte en compatibiliteit met de aanwezige installatie doorslaggevend.

Technische kenmerken voor planning en veilige toepassing

De contactorcombinatie werd ontwikkeld voor de ster-driehoek-motorstart en is toegewezen aan gebruikscategorie AC-3. Daarmee is zij ontworpen voor het starten van kooiankermotoren en voor het uitschakelen tijdens bedrijf. De maximaal omschakeltijd van 20 s ondersteunt een gecontroleerde overgang tussen ster- en driehoekbedrijf. In combinatie met een passende besturing en een zorgvuldige dimensionering ontstaat zo een betrouwbaar startsysteem voor industriële aandrijvingen.

Voor de planning zijn ook de elektrisch vermogensgegevens over meerdere spanningsbereiken heen belangrijk. Zo zijn 15 kW bij 230 V, 30 kW bij 380 tot 400 V, 37 kW bij 500 V en 30 kW bij 660 tot 690 V beschikbaar. Dat vergroot de toepassingsmogelijkheden in verschillende netten en machineconcepten. De uitvoering met schroefaansluiting ondersteunt een stabiele bedrading in schakelkasten en schakelvelden.

Een extra meerwaarde ligt in de geschiktheid voor moderne motoren van de efficiëntieklasse IE3. Daardoor past de eenheid goed bij eigentijdse aandrijfconcepten waarbij efficiëntie en bedrijfszekerheid in gelijke mate gevraagd zijn. Alles bij elkaar is het Eaton-model een doordachte keuze voor iedereen die een krachtige ster-driehoek-contactorcombinatie zoekt voor professionele motorstart.
