Description

Ster-driehoekschakelaar 20A, 5.5kw, 3-polig, IP65 – Lastschakelaar 3-polig 20A T0-4-8410/I1 – Eaton – 207140 – 4015082071400:

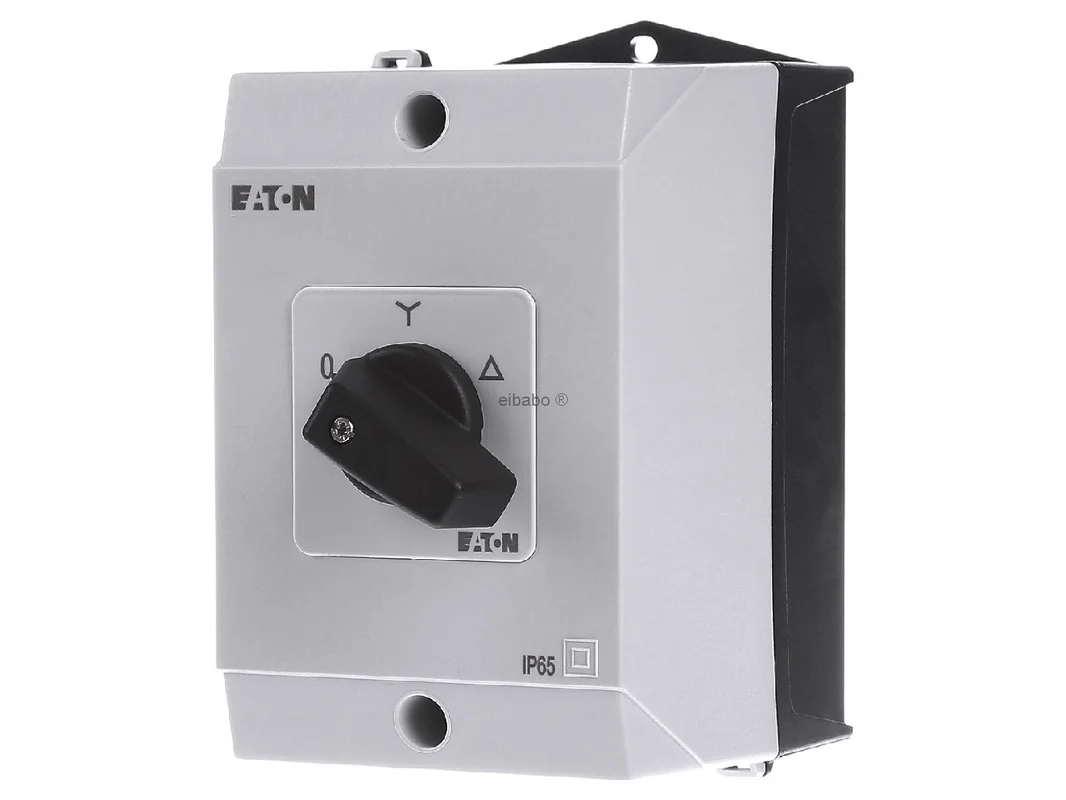

De Eaton ster-driehoekschakelaar 3-polig 20A 5,5kW IP65 T0-4-8410/I1 207140 is een robuuste lastschakelaar voor een veilige en duidelijke motorbesturing in een industriële omgeving. De vergrendelende schakelvolgorde met 0-stand en frontplaat 0-Y-D ondersteunt een eenduidige bediening, terwijl de beschermingsgraad IP65 het gebruik ook in veeleisende omgevingen vergemakkelijkt. Dankzij opbouwmontage, compacte T0-bouwvorm en normconforme uitvoering is deze ster-driehoekschakelaar een betrouwbare oplossing voor machines, werkplaatstechniek en schakelinstallaties.

Eaton ster-driehoekschakelaar voor veilige motorbesturing en duidelijke schakelvolgorde

Het model is ontworpen voor het gecontroleerd starten en omschakelen van draaistroommotoren. De zwarte knop met goed leesbare frontplaat maakt een snelle oriëntatie tussen 0, Y en D mogelijk. Met 20 A nominale continue stroom, 5,5 kW bij AC-23A en 400 V evenals 8 contacten is de schakelaar geschikt voor veel klassieke toepassingen in de machinebouw en aandrijftechniek. De vergrendelende uitvoering zorgt voor een gedefinieerd schakelgedrag dat in het dagelijks gebruik overtuigt door hoge bedieningsduidelijkheid en betrouwbaarheid.

Producthighlights voordelen

• Gerichte ster-driehoekfunctie: Ideaal voor het schakelen van motoren met duidelijke stand 0-Y-D.
• 3-polige uitvoering: Geschikt voor veel draaistroomtoepassingen in industrie en ambacht.
• 20 A nominale continue stroom: Solide reserve voor typische besturings- en lasttaken.
• 5,5 kW bij 400 V AC-23A: Ontworpen voor praktijkgerichte motortoepassingen op het net.
• Beschermingsgraad IP65: Aan de voorzijde goed beschermd tegen stof en waterstralen.
• Vergrendelende schakeling: Gedefinieerde schakelstanden voor veilige en reproduceerbare bediening.
• Met 0-stand: Vergemakkelijkt het veilig scheiden en duidelijk omschakelen.
• Opbouwmontage: Goed geschikt voor zichtbare en direct toegankelijke montageplaatsen.
• Schakelhoek 60°: Compacte en intuïtieve bediening met duidelijke stand.
• Normconforme uitvoering: Ontwikkeld volgens gangbare IEC- en EN-voorschriften.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton ster-driehoekschakelaar 3-polig 20A 5,5kW IP65 T0-4-8410/I1 207140
Artikelnummer fabrikant	207140
Type	T0-4-8410/I1
EAN	4015082071400
Catalogus	ladenschakelaars
Producttype	Ster-driehoekschakelaar
Serie	Eaton Moeller T0
Aantal polen	3-polig
Aantal contacten	8
Nominale continue stroom Iu	20 A
Nominaal bedrijfsvermogen AC-23A	5,5 kW bij 400 V, 50 tot 60 Hz
Beschermingsgraad	IP65
Bouwvorm	Opbouwmontage
Schakelhoek	60°
Schakelgedrag	vergrendelend
Schakelstanden	met 0-stand, 0-Y-D
Bediener	zwarte knop, korte knopgreep
Montagewijze	Opbouw, in behuizing
Bouweenheden	4
Hoofdstroomkring	Schroefaansluiting
Materiaal behuizing	Kunststof
Klimaatbestendigheid	vochtige warmte, constant en cyclisch
Omgevingstemperatuur	-25 °C tot +40 °C
Overspanningscategorie / vervuilingsgraad	III/3
Nominale stoothoudspanning Uimp	6000 V AC
Normen	IEC/EN 60947, VDE 0660, IEC/EN 60204, lastscheider volgens IEC/EN 60947-3

Praktische voordelen, toepassingsprofiel en zinvolle alternatieven voor het omschakelen van motoren

In de praktijk scoort de schakelaar vooral daar waar een handmatige, duidelijke en robuuste ster-driehoek-omschakeling gevraagd is. Typische toepassingsgebieden zijn kleinere machines, pompen, ventilatoren, werkplaatsinstallaties en compacte besturingspanelen. De zichtbare stand op de frontplaat helpt bij een snelle controle, terwijl de gesloten behuizing met IP65 het gebruik in stoffige of vochtige omgevingen ondersteunt.

• Hoge bedieningsduidelijkheid: De stand 0-Y-D is direct herkenbaar en vermindert foutbediening.
• Robuust in het dagelijks gebruik: Geschikt voor industrie, ambacht en technische gebouwen.
• Ruimtebesparende T0-oplossing: Zinvol bij compacte opbouwen met directe bediening.
• Goed geschikt voor motorstarters: Bijzonder nuttig bij klassieke ster-driehoektoepassingen.

Binnen de Eaton T0-serie zijn er ook andere uitvoeringen, zoals eenvoudige aan-uit-lastscheiders of varianten voor deurinbouw. In vergelijking met deze versies is deze uitvoering speciaal ontworpen voor de ster-driehoek-schakelvolgorde. Een eenvoudige lastscheider van dezelfde serie dient primair voor het scheiden of in- en uitschakelen, terwijl deze schakelaar gericht het omschakelen tussen ster en driehoek ondersteunt. Deurinbouwmodellen van dezelfde serie zijn eerder bedoeld voor schakelkasten met uitwendige bedieningsgreep, terwijl de hier aanwezige opbouwmontage een directe, compacte oplossing op de toepassingslocatie biedt.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van het project onder andere ster-driehoekschakelaars van Kraus Naimer, Lovato Electric of Benedict in aanmerking. Deze fabrikanten bieden eveneens robuuste nokkenschakelaars voor motortoepassingen aan. Verschillen zitten vaak in bouwvorm, aansluitschema, inbouwmaat, bedieningsvorm en serielogica. Voor vervanging in bestaande installaties moet daarom altijd worden gecontroleerd of schakelschema, montagewijze en aansluitindeling exact bij de bestaande toepassing passen.

Normconforme uitvoering, bouwvorm en technische meerwaarden in één oogopslag

De schakelaar behoort tot het assortiment besturingsschakelaars en is gebaseerd op de typeaanduiding T0. Hij beschikt over 4 bouweenheden en 8 contacten, wat de technische uitvoering voor de gedefinieerde ster-driehoekfunctie ondersteunt. Het vergrendelende schakelgedrag met 60° schakelhoek maakt een nauwkeurige omschakeling in vaste posities mogelijk. De zwarte knop en de frontplaat met de aanduiding 0-Y-D verbeteren de veilige toewijzing tijdens gebruik en onderhoud.

Ook wat betreft elektrische en normatieve gegevens is het model ontworpen voor professionele toepassingen. Het nominale bedrijfsvermogen van 5,5 kW bij 400 V in AC-23A-bedrijf bij 50 tot 60 Hz maakt de schakelaar tot een passende keuze voor veel motorbelastingen. Aanvullend pleiten de naleving van IEC/EN 60947, IEC/EN 60204, VDE 0660 evenals de classificatie als lastscheider volgens IEC/EN 60947-3 voor toepassing in installatieconcepten met oog voor normen. Zo ontstaat een productbeeld dat bedieningscomfort, bescherming en technische duidelijkheid in één compacte eenheid verbindt.
