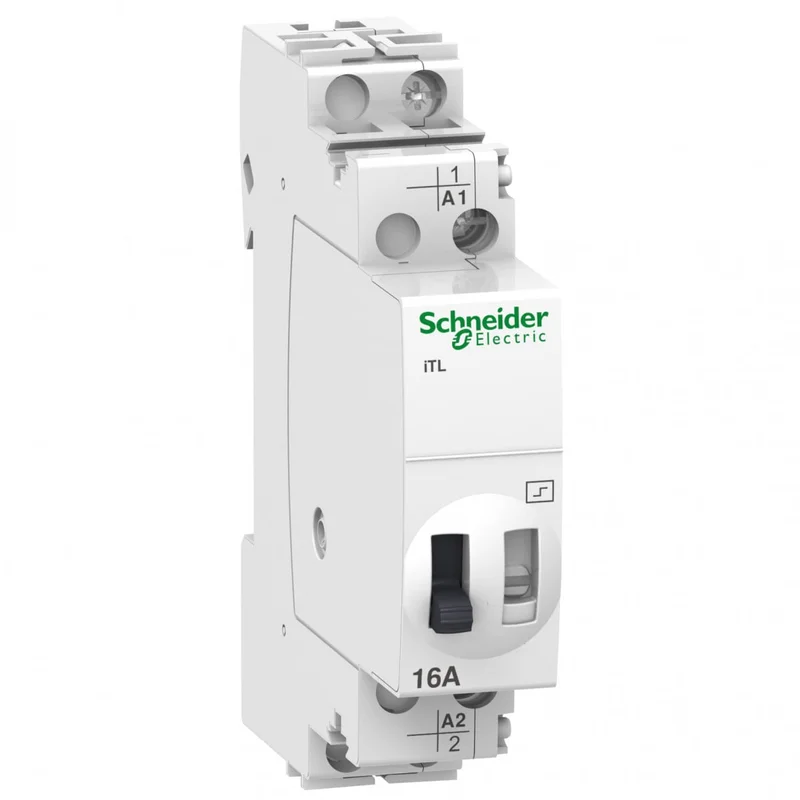

Aanvullende informatieDeze Acti 9 iTL is een modulaire en betrouwbare impulsschakelaar. Dit 1-polige apparaat heeft 1 NO contact. De nominale stroom is 16A, 24V AC tot 250V AC bedrijfsspanning en het werkt met 48V AC of 24V DC stuurspanning. De elektrische duurzaamheid is gegarandeerd tot 200.000 cycli voor AC-21 of 100.000 cycli voor AC-22. De maximale schakelfrequentie is 5 schakelbewegingen per minuut of 100 schakelbewegingen per dag. De duur van de opdracht moet tussen 50 ms en 1s liggen. De beschermingsgraad is IP20 en wordt IP40 wanneer dit product wordt geplaatst in een behuizing. Het is eenvoudig op een DIN-rail te monteren. Het wordt voornamelijk gebruikt voor lichtbesturingstoepassingen. Dit product voldoet aan IEC/EN 60669-1, IEC/EN 60669-2-2.
| Klasse | Bistabiel relais |
| Merk | Schneider Electric |
| Serie | Acti9 iTL |
| Montagewijze | DIN-rail |
| Breedte in module-eenheden | 1 |
| Aantal contacten als maakcontact | 1 |
| Spanningstype voedingsspanning | AC |
| Handbediening | Ja |
| Functie | Mechanisch, schakelaar |
| Max. schakelstroom (cos phi = 0,6) | 16 A |
| Stuurspanningstype 2 | DC |
| Stuurspanningstype 1 | AC |
| Max. gloeilampbelasting | 1600 W |
| Aantal contacten als wisselcontact | 0 |
| Aantal contacten als verbreekcontact | 0 |
| Nom. (meet)schakelstroom | 16 A |
| Max. belasting TL-buis | 1300 VA |
| Max. belasting TL-buis (duo-geschakeld) | 2000 VA |
| Max. belasting TL-buis (parallel gecompenseerd) | 900 VA |
| Frequentie stuurspanning 1 | 50 – 60 Hz |
| Voedingsspanning | 24 – 250 V |
| Stuurspanning 1 | 48 – 48 V |
| Stuurspanning 2 | 24 – 24 V |
| Inbouwdiepte | 43.5 mm |
| Categorieën | Groepenkasten |
