Description

Schakelactor REG-K/8×230/16 – Schakelactor voor domotica MTN647893 – Schneider Electric – 3606485011790:

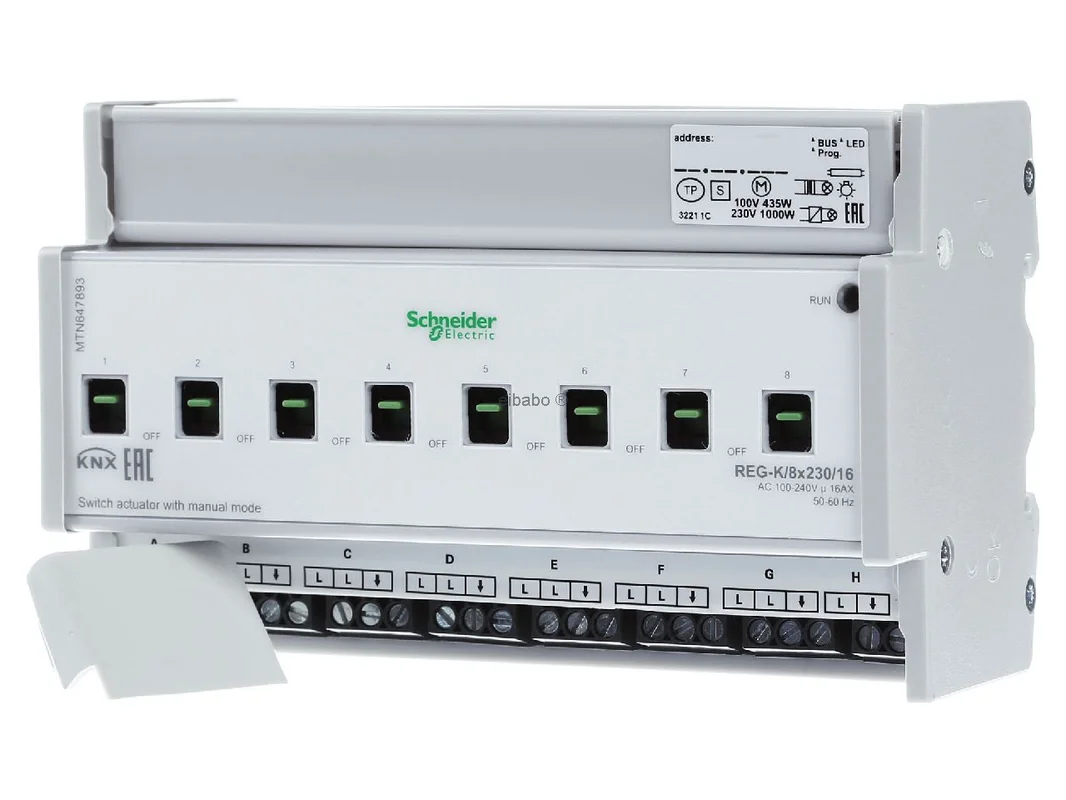

De Schneider Electric KNX schakelactor 8-voudig 16A met handbediening en stroomdetectie MTN647893 is een krachtige oplossing voor het nauwkeurig schakelen van maximaal acht elektrische verbruikers in moderne KNX-installaties. Het apparaat is ontworpen voor professioneel gebruik in woningbouw, utiliteitsbouw en functionele technische ruimtes en combineert hoge schakelprestaties met comfortabele bediening direct in de verdeler.

Nauwkeurig belastingsbeheer voor intelligente KNX-schakeltaken

De actor schakelt acht 230 V-uitgangen via robuuste maakcontacten en maakt de handmatige bediening van elk kanaal mogelijk via geïntegreerde handschakelaars. Daardoor is het apparaat ideaal voor verlichting, ventilatie, wandcontactdoosgroepen en andere vast gedefinieerde verbruikers. De geïntegreerde buskoppelaar vereenvoudigt de integratie in het KNX-systeem, terwijl de groene led na het laden van de applicatie duidelijk aangeeft dat het apparaat bedrijfsklaar is.

Dankzij de stroomdetectie kunnen schakeltoestanden en reële belastingssituaties beter worden geregistreerd. Dit verhoogt de transparantie tijdens het gebruik en ondersteunt een nette automatisering met betrouwbare terugmelding. De montage op DIN-rail TH35 volgens EN 60715 zorgt voor een veilige integratie in klassieke verdeelinrichtingen.

Producthighlights voordelen

• 8-voudig schakelen: Onafhankelijke besturing van acht verbruikers via KNX.
• 16 A schakelstroom: Hoge vermogensreserve voor veel typische belastingen in het gebouw.
• Handbediening: Directe bediening op het apparaat voor service, test en ingebruikname.
• Stroomdetectie: Ondersteunt een nauwkeurige registratie van de werking per kanaal.
• Geïntegreerde buskoppelaar: Directe KNX-aansluiting zonder aparte extra module.
• Flexibele bekabeling: Netaansluiting via schroefklemmen, twee L-aansluitingen zijn intern doorverbonden.
• Duidelijke statusweergave: Groene led signaleert de bedrijfsbereidheid na parametrering.
• REG-bouwvorm: Geschikt voor montage op DIN-rail in de schakelkast.
• Veelzijdige belastingstypen: Ook geschikt voor gloeilampen, halogeenlampen en fluorescentielampen.
• Professionele KNX-techniek: Geschikt voor gestructureerde automatisering in wonen en utiliteit.

Typische toepassingsgebieden in het gebouw

• Lichtregeling: Comfortabel schakelen van verlichtingsgroepen in gangen, kantoren of woonruimtes.
• Wandcontactdoosgroepen: Centraal schakelbare verbruikers voor energie, veiligheid en comfort.
• Ventilatie en techniek: Nette integratie van hulpaandrijvingen en technische belastingen.
• Scènes en centrale opdrachten: Meerdere kanalen kunnen logisch in KNX-scènes worden gekoppeld.
• Servicebedrijf: Handbediening vergemakkelijkt controle en onderhoud tijdens bedrijf.
• Utiliteitsbouw: Geschikt voor projecten met meerdere belastingsgroepen per verdeelveld.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX schakelactor 8-voudig 16A met handbediening en stroomdetectie MTN647893
EAN	3606485011790
Catalogus	Schakelactor
Serie	SpaceLogic KNX
Bussysteem	KNX TP, geïntegreerde buskoppelaar
Aantal schakeluitgangen	8
Uitgangstype	Maakcontacten
Nominale spanning	AC 230 V, 50 tot 60 Hz
Schakelstroom	16 A
AC1-bedrijf	max. 16 A
AC3-bedrijf	max. 10 A
AC5-bedrijf	max. 16 A
Max. gelijkstroom	16 A bij 24 V DC
Max. schakelvermogen	tot 3600 W
Gloeilampbelasting	AC 230 V, max. 3600 W
Halogeenlampbelasting	AC 230 V, max. 2500 W
Fluorescentielampbelasting	AC 230 V, max. 2500 VA
Capacitieve belasting	AC 230 V, 16 A, max. 200 µF
Minimaal schakelvermogen	100 mA bij 12 V AC of DC
Inschakelpiekstroom	150 µs: 600 A, 250 µs: 480 A, 600 µs: 300 A
Handmatige bediening	Ja, via handschakelaar per uitgang
Statusweergave	Groene led voor bedrijfsbereidheid
Netaansluiting	Schroefklemmen
Busaansluiting	Busaansluitklem, geen datarail vereist
Montagetype	REG, DIN-rail TH35 volgens EN 60715
Apparaatbreedte	8 TE, ca. 144 mm
Beschermingsgraad	IP20

Meer efficiëntie in de verdeler door schakelen, meten en directe handbediening

De Schneider Electric KNX schakelactor 8-voudig 16A met handbediening en stroomdetectie MTN647893 is bijzonder interessant voor installaties waarin een hoog aantal kanalen, duidelijke terugmelding en snelle bediening ter plaatse gevraagd zijn. Ten opzichte van eenvoudigere schakelactoren zonder stroomdetectie biedt dit model een echte meerwaarde bij diagnose, belastingscontrole en functietest. Dat is vooral in kantoorruimtes, technische centrales, appartementsgebouwen en veeleisende woonprojecten een groot voordeel.

• Hoge kanaaldichtheid voor acht gescheiden belastingskringen in compacte REG-bouwvorm.
• Handmatige bediening direct op het apparaat bespaart tijd bij test, service en foutopsporing.
• Stroomdetectie zorgt voor meer transparantie bij actieve verbruikers en belastingstoestanden.
• Geschikt voor veel belastingstypen, van klassieke lichtkringen tot technische verbruikers.
• Nette KNX-integratie door geïntegreerde buskoppelaar en duidelijke parametrering.
• Robuust ontwerp voor professionele toepassingen in woning- en utiliteitsbouw.

Binnen de KNX-actoren van Schneider Electric is dit apparaat gericht op projecten met klassieke schakelbehoeften en hoge belasting per kanaal. Combi schakel-jaloezieactoren van de fabrikant zijn flexibeler wanneer naast schakelen ook jaloezieën of rolluiken moeten worden aangestuurd. Pure schakelactoren zoals dit model zijn daarentegen de betere keuze wanneer acht krachtige schakelkanalen voor licht, wandcontactdozen of technische belastingen centraal staan.

Ten opzichte van master- of uitbreidingsmodules uit de SpaceLogic KNX-familie biedt deze schakelactor een directe, zelfstandige oplossing zonder focus op gemengde jaloeziefuncties. Dat vereenvoudigt planning en inzet daar waar duidelijke schakeltaken gevraagd zijn en geen gecombineerde zonweringssturing nodig is.

Schakelactoren met een lager aantal kanalen zijn eerder geschikt voor kleinere onderverdelingen of afzonderlijke gebruikseenheden. Een 8-voudige actor zoals dit model komt het best tot zijn recht wanneer meerdere belastingsgroepen centraal gebundeld moeten worden. Dat vermindert de benodigde ruimte per kanaal en zorgt voor een nette structuur in de schakelkast.

Combi-actoren met vrij configureerbare schakel- en jaloeziekanalen zijn zinvol wanneer licht en zonwering samen in hetzelfde veld worden gepland. Voor pure schakeltoepassingen is een gespecialiseerde schakelactor echter meestal duidelijker te parametreren en in de praktijk eenvoudiger te onderhouden.

• MDT: Biedt KNX schakelactoren met een hoge functiedichtheid en vaak een zeer uitgebreide ETS-applicatie. Verschillen zitten vaak in de parametdiepte, terugmeldopties en logische functies.
• ABB: Vergelijkbare schakelactoren zijn sterk vertegenwoordigd in de utiliteitsbouw en overtuigen door brede systeemlandschappen. Afhankelijk van de serie variëren handbediening, belastingsprofiel en diagnoseomvang.
• Gira: KNX schakelactoren van Gira zijn ontworpen voor hoogwaardige gebouwautomatisering. Verschillen blijken vaak uit het bedieningsconcept, de apparaatfamilie en de integratie in de betreffende systeemomgeving.

In principe zijn deze apparaten op protocolniveau compatibel binnen het KNX-systeem. Verschillen ontstaan vooral in de ETS-structuur, de functionele omvang en de uitvoering voor bepaalde belastingstypen of diagnosetaken.

Voor een nette ingebruikname is het aan te raden om elk kanaal in ETS eenduidig te benoemen naar reële belasting en ruimtefunctie, bijvoorbeeld „Gang licht”, „Server ventilatie” of „Wandcontactdozen schoonmaak”. Zo blijven groepsadressen, centrale objecten en terugmeldingen ook in grote projecten duidelijk navolgbaar.

Bij verlichtingsgroepen is het zinvol om gescheiden groepsadressen te gebruiken voor schakelopdracht en status-terugmelding. Voor centrale functies zoals „Alles uit” in het gebouw moet een eigen centraal schakelobject worden gebruikt. Bij technische belastingen kan de stroomdetectie helpen om schakeltoestand en werkelijke werking beter te controleren, bijvoorbeeld bij ventilatoren of pompen met een gedefinieerde stroomopname.

In de praktijk bewijst bovendien een gestructureerde indeling naar functie en verdieping zijn waarde. Voorbeeld: hoofdgroep per verdieping, middengroep per ruimte, ondergroep per functie. Zo kunnen service, uitbreiding en diagnose aanzienlijk worden vereenvoudigd. Voor onderhoudsscenario’s is de handbediening op het apparaat ideaal om afzonderlijke kanalen te controleren zonder omweg via visualisatie of drukknoppen.

Met deze schakelactor kiest u voor een professionele KNX-oplossing voor nauwkeurig schakelen, hoge belastingen en comfortabele bediening in de verdeler. De combinatie van 8-voudig schakelvermogen, handbediening en stroomdetectie maakt het apparaat tot een doordachte keuze voor veeleisende installaties met focus op betrouwbaarheid, overzicht en praktijkgerichte automatisering.

Of het nu gaat om verlichting, wandcontactdoosgroepen of technische verbruikers: dit model ondersteunt een moderne, gestructureerde en toekomstbestendige gebouwsturing met overtuigende prestaties in het dagelijkse gebruik.
