Schakelaar jaloezieactor 6f/3f 16 A – I / O-apparaat voor KNX-domot 502300 – Gira – 4010337061106:

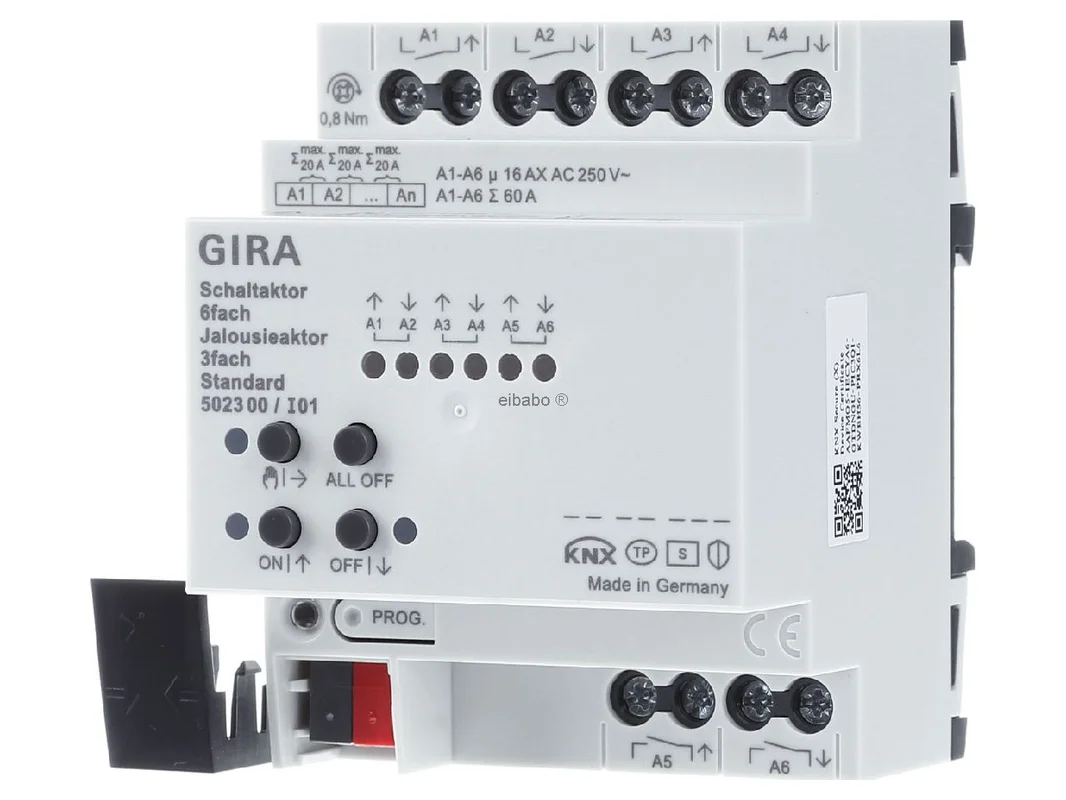

De Gira KNX schakelactor 6-voudig 16A jaloezieactor 3-voudig standaard REG Secure 502300 is een flexibele oplossing voor gebouwautomatisering met Gira One en KNX. Het apparaat combineert zes krachtige schakeluitgangen met de optie om drie jaloeziekanalen aan te sturen. Daardoor is het ideaal voor verlichting, ventilatoren, stopcontacten evenals voor rolluiken, jaloezieën, markiezen of dakraamaandrijvingen. Dankzij de vrije parametrering zijn ook mengvormen van schakel- en jaloeziebedrijf mogelijk.

In de jaloeziemodus worden telkens twee aangrenzende uitgangen samengevoegd tot één kanaal. Dat zorgt voor veel vrijheid bij de planning en maakt de actor bijzonder interessant voor woningbouw, utiliteitsbouw en renovatie. De geïntegreerde handbediening direct op het apparaat vergemakkelijkt service, test en ingebruikname in de verdeler. Dankzij KNX Secure is bovendien beveiligde communicatie in het systeem mogelijk.

Flexibele KNX schakel- en jaloeziesturing voor moderne gebouwen

Deze actor is ontworpen voor veelzijdig gebruik in de schakelkast. Hij schakelt elektrische verbruikers nauwkeurig en stuurt tegelijk zonweringsoplossingen met een nette bewegingslogica aan. Dat maakt hem tot een sterke keuze wanneer in een project zowel schakeltaken als zonwering in één compact REG-apparaat moeten worden afgedekt. Vooral bij gemengde toepassingen bespaart dat tijd bij planning, bedrading en parametrering.

Producthighlights voordelen

• 2-in-1-concept: Te gebruiken als schakelactor of jaloezieactor.
• Gemengd bedrijf mogelijk: Schakelen en zonwering in één apparaat combineerbaar.
• Zes schakeluitgangen: Geschikt voor veel typische belastingen in de gebouwtechniek.
• Drie jaloeziekanalen: Telkens twee uitgangen vormen één aandrijfkanaal.
• 16 A schakelvermogen: Hoge reserves voor robuuste toepassingen.
• Handbediening op het apparaat: Snel testen, schakelen en controleren direct in de verdeler.
• Voor Gira One en KNX: Zeer geschikt voor nieuwe en bestaande systemen.
• KNX Secure: Beveiligde gegevensoverdracht voor moderne installaties.
• Compacte REG-bouwvorm: Geschikt voor montage op DIN-rail.
• Praktisch voor zonwering: Geschikt voor jaloezieën, rolluiken, markiezen en dakramen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX schakelactor 6-voudig 16A jaloezieactor 3-voudig standaard REG Secure 502300
EAN	4010337061106
Catalogus	Schakelactor
Systeem	Gira One en KNX
Apparaattype	Schakelactor / jaloezieactor
Uitgangen schakelen	6-voudig
Uitgangen jaloezie	3-voudig
Nominale stroom	16 A
Montagewijze	REG, DIN-rail
Breedte	4 TE
Handbediening	ja
LED-indicatie	ja
Beschermingsgraad	IP20
Stroomopname KNX	ca. 4 tot 18 mA
Bijzonderheid	KNX Secure compatibel

Meer efficiëntie bij licht, belasting en zonwering in het KNX-systeem

In de praktijk scoort de actor met zijn hoge aanpasbaarheid aan reële gebouwtaken. In woonhuizen kunnen bijvoorbeeld lichtgroepen, stopcontactcircuits en rolluiken gezamenlijk in één apparaat worden georganiseerd. In kleine kantoren of praktijken kunnen verlichting, zonwering en afzonderlijke comfortfuncties netjes worden gebundeld. Dat vermindert het aantal apparaten in de verdeler en vereenvoudigt de structuur van de installatie.

Een duidelijk voordeel ligt in het gemengde bedrijf. Terwijl zuivere schakelactoren alleen verbruikers schakelen, dekt dit model tegelijk rijcommando’s voor zonwering af. Ten opzichte van zuivere jaloezieactoren biedt het meer vrijheid bij gemengde belastingen. Binnen de Gira-familie is het daardoor bijzonder interessant voor projecten waarin niet slechts één discipline, maar meerdere functies compact moeten worden opgelost.

• Eén apparaat voor schakelen en zonwering bespaart ruimte in de verdeler.
• Ideaal voor gemengde projecten met licht, stopcontacten en zonwering.
• Aangrenzende uitgangen kunnen logisch aan jaloeziekanalen worden gekoppeld.
• Handbediening vereenvoudigt testruns bij service en onderhoud.
• Geschikt voor gestructureerde automatiseringsconcepten met centrale commando’s.
• Zeer goede keuze voor woningbouw, utiliteitsbouw en modernisering.
• KNX Secure verhoogt de bescherming van gevoelige gebouwfuncties.

Vergeleken met zuivere Gira schakelactoren is dit model duidelijk veelzijdiger, omdat het naast klassieke schakeltaken ook zonweringsaandrijvingen kan aansturen. Dat is vooral zinvol wanneer in het project geen strikte scheiding per discipline gewenst is. Zuivere schakelactoren spelen hun sterke punten eerder uit wanneer uitsluitend verlichting of vaste belastingen moeten worden geschakeld.

Ten opzichte van zuivere Gira jaloezieactoren biedt dit apparaat meer vrijheid bij de combinatie van verschillende functies. Wie echter uitsluitend veel zonweringselementen wil aansturen, kiest vaak een dedicated jaloezieactor met focus op pure zonweringstaken. Dit model is daarentegen het passende midden voor veelzijdige installaties met gemengd gebruik.

Bij kleinere installaties met weinig belastingen is een zuivere schakelactor vaak voldoende. Zodra echter rolluiken of jaloezieën worden geïntegreerd, kan de gecombineerde opbouw van deze actor de betere keuze zijn. Hij helpt functies in één apparaat te bundelen en de planning overzichtelijk te houden.

In projecten met veel zonweringsaandrijvingen en slechts weinig schakelbelastingen zijn gespecialiseerde jaloezieactoren meestal de eerste keuze. In eengezinswoningen, appartementen of kleine bedrijfseenheden met gemengde eisen biedt dit apparaat echter een zeer goed compromis uit prestaties, flexibiliteit en overzicht.

Vergelijkbare producten zijn bijvoorbeeld te vinden bij MDT, ABB en Hager. MDT biedt in veel projecten een hoge functiedichtheid en een zeer gedetailleerde ETS-applicatie. ABB is vaak sterk vertegenwoordigd in commerciële installaties met een duidelijke systeemstructuur. Hager scoort vaak met een brede systeemwereld voor energie en verdeling.

Essentiële verschillen liggen meestal in parametrering, objectomvang, bedieningslogica en in het samenspel met de betreffende fabrikantwereld. Op KNX-niveau is de basisintegratie systeemopen, maar comfortfuncties en de structuur in de ETS kunnen merkbaar verschillen. Voor gebruikers die al op Gira One of Gira KNX vertrouwen, is dit model bijzonder harmonieus in de bestaande omgeving geïntegreerd.

Voor een nette ingebruikname moeten de kanalen in de ETS duidelijk naar functie worden benoemd, bijvoorbeeld „Licht keuken”, „Stopcontact techniek” of „Rolluik zuid”. In de jaloeziemodus moet erop worden gelet dat altijd twee aangrenzende uitgangen gezamenlijk als één kanaal worden beschouwd en gedocumenteerd. Zo blijft de projectstructuur ook bij latere aanpassingen duidelijk navolgbaar.

Praktisch is een scheiding van de groepsadressen naar functie. Schakelobjecten, statusmeldingen, centrale commando’s en blokkeringen moeten logisch gescheiden worden aangemaakt. Voor rolluiken is daarnaast een duidelijke structuur voor Op, Neer, Stop en Status aan te bevelen. Bij scènes kan bijvoorbeeld een ochtendfunctie verlichting en zonwering gezamenlijk aansturen, terwijl een afwezigheidsscène geselecteerde verbruikers uitschakelt en zonweringselementen in een veilige positie brengt.

Bij servicewerkzaamheden bespaart de handbediening tijd, omdat kanalen direct kunnen worden gecontroleerd. Voor grotere projecten is het zinvol kanaalnamen, groepsadressen en belastingstype al vóór de ETS-installatie netjes in een lijst te plannen. Dat vermindert fouten bij de ingebruikname en vereenvoudigt latere uitbreidingen.

Als u schakelen en zonwering elegant in één apparaat wilt combineren, is deze oplossing een overtuigende keuze. Ze verbindt hoog schakelvermogen, flexibele parametrering en veilige KNX-communicatie in een compacte REG-uitvoering. Daarmee is ze uitstekend geschikt voor veeleisende smart-home- en utiliteitsbouwprojecten met een duidelijke toekomstgerichtheid.
