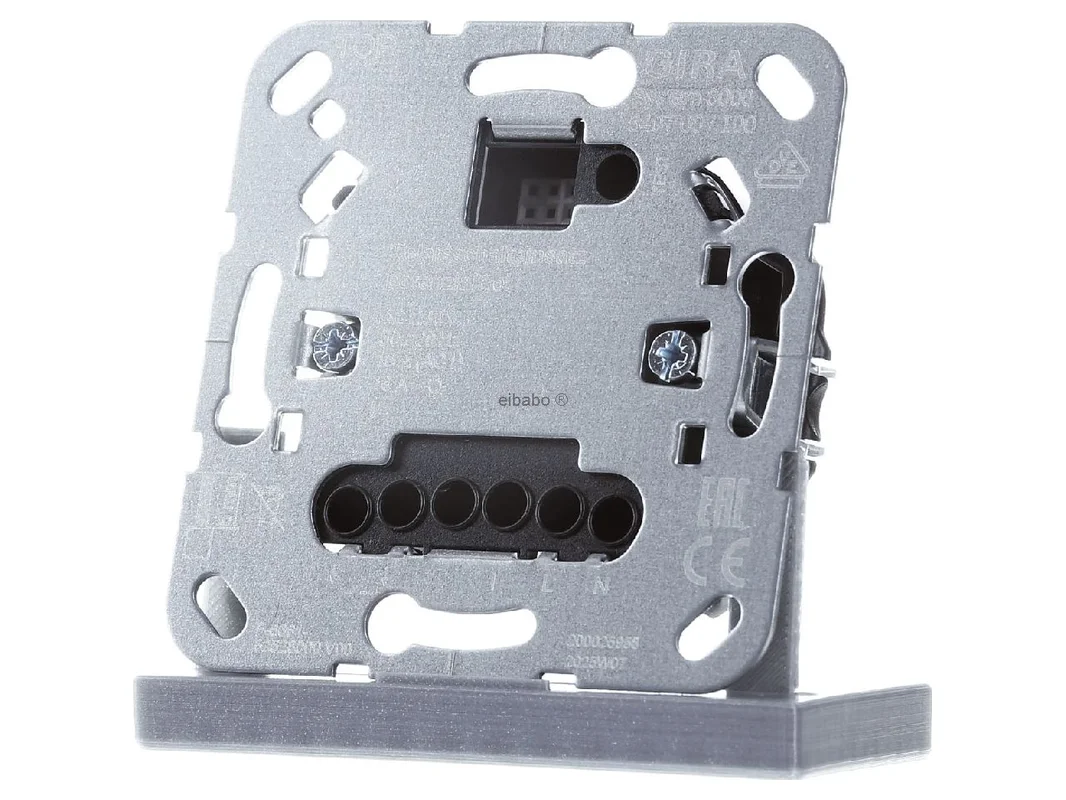

Relais schakelsokkel S3000 potvrij – Elektronisch schakelrelais 540700 – Gira – 4010337112068:

De Gira relais-schakelinzet potentiaalvrij System 3000 540700 is een veelzijdige oplossing voor veeleisende schakeltaken in de moderne elektrische installatie. Hij is geschikt voor het schakelen van verlichting en eenfasige motoren en biedt dankzij het potentiaalvrije contact extra vrijheid bij de aansturing van verschillende spanningspotentialen of buitengeleiders. Zo kan de inzet flexibel worden geïntegreerd in woningbouw, utiliteitsbouw en bij slimme retrofittoepassingen.

Flexibele schakeltechniek voor licht, motoren en geregelde ruimtefuncties

In combinatie met passende opzetstukken uit het System 3000 ondersteunt de inzet niet alleen klassieke schakeltaken, maar ook comfortabele tijdfuncties en een nauwkeurige lastregeling. Ook is de regeling van elektrische vloerverwarmingen en thermisch stelaandrijvingen mogelijk in combinatie met een ruimtetemperatuurregelaar-opzetstuk. Nevenposten kunnen worden aangesloten, waardoor extra bedieningspunten in de ruimte realiseerbaar zijn. Voor de functietest is een testbedrijf beschikbaar, terwijl een automatische uitschakeling van de last en instelbare nalooptijden het dagelijks gebruik merkbaar vergemakkelijken.

Producthighlights voordelen

• Potentiaalvrij contact: Ideaal voor het schakelen van verschillende spanningspotentialen of externe buitengeleiders.
• Breed toepassingsgebied: Geschikt voor verlichting, eenfasige motoren en geselecteerde verwarmingsapplicaties.
• System 3000 compatibel: Flexibel gebruik met passende bedienings- en regelaaropzetstukken.
• Nevenposten aansluitbaar: Extra bedieningspunten in de ruimte eenvoudig realiseerbaar.
• Automatische uitschakeling: Meer comfort en vraaggestuurde werking in het dagelijks gebruik.
• Nalooptijd instelbaar: Vijf niveaus voor tijdsafhankelijke schakeltaken, niet hertriggerbaar.
• Testbedrijf aanwezig: Praktisch voor controle, ingebruikname en snelle diagnose.
• Neutralebedrijf: Ontworpen voor een stabiele en normconforme inzet van het apparaat.
• RF-geschikt voor KNX: In combinatie met RF-bedieningsopzetstukken ook bruikbaar voor lokale bediening en draadloze functies.
• Scènes en tijdfuncties: Afhankelijk van het opzetstuk zijn scènes, blokkeringen en vertragingen realiseerbaar.

Intelligente functies voor moderne installaties

• Licht schakelen: Betrouwbaar schakelen van armaturen in gang, woonruimte, kantoor of bijruimte.
• motoren aansturen: Geschikt voor eenfasige motorbelastingen in passende toepassingsgevallen.
• Verwarming integreren: In combinatie met een ruimtetemperatuurregelaar-opzetstuk bruikbaar voor elektrische vloerverwarming en thermisch stelaandrijvingen.
• Trappenhuisfunctie: Tijdsafhankelijke uitschakeling met voorwaarschuwing bij passende opzetstukcombinatie.
• Scènefunctie: Tot 16 scènes voor afgestemde schakeltoestanden in de ruimte.
• Blokkeerfunctie: Praktisch voor gedefinieerde bedrijfstoestanden of centrale vrijgaven.
• Verbreek- en maakcontactbedrijf: Aanpasbaar aan de betreffende schakellogica van de toepassing.
• Lokale bediening en draadloos: Met geschikt RF-opzetstuk is lokale bediening en draadloze koppeling in de KNX-omgeving mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira relais-schakelinzet potentiaalvrij System 3000 540700
EAN	4010337112068
Catalogus	Elektronische schakelaar
Systeem	Gira System 3000
Uitvoering	Relais-schakelinzet potentiaalvrij
Schakeltype	potentiaalvrij contact
Toepassingsgebied	Verlichting, eenfasige motoren, verwarmingsregeling met passend regelaaropzetstuk
Nevenposten	Aansluiting mogelijk
Tijdfunctie	automatische uitschakeling, nalooptijd in vijf niveaus
Bijzonderheden	Testbedrijf voor functiecontrole, niet hertriggerbaar
Bedrijf	met nulleideraansluiting
KNX RF combinatie	met RF-bedieningsopzetstuk 1-voudig of 2-voudig combineerbaar voor KNX
KNX functies met RF-opzetstuk	Schakelactor 1-voudig, sensorkanaal 1-voudig of 2-voudig, lokale bediening, draadloze besturing als sensor
Functiekeuze	Maak- of verbreekcontactbedrijf, trappenhuisfunctie, scènefunctie, blokkeerfunctie, tijdvertragingen
Opmerking	Bij omgevingstemperaturen boven 35 °C moet de aangesloten last worden gereduceerd

Meerwaarde in de praktijk: slimme schakeloplossing met systeem, draadloze optie en brede toepasbaarheid

De Gira relais-schakelinzet potentiaalvrij System 3000 540700 overtuigt overal waar klassieke schakeltaken met hoge flexibiliteit en nette systeemintegratie gevraagd zijn. Het apparaat is bijzonder sterk in installaties waarin niet alleen licht wordt geschakeld, maar ook motoren, verwarmingszones of afwijkende spanningspotentialen veilig moeten worden geïntegreerd. Het potentiaalvrije contact breidt het toepassingsgebied duidelijk uit ten opzichte van eenvoudige schakelinzetten en zorgt voor meer vrijheid in planning en uitvoering.

• Veelzijdig inzetbaar voor licht, motoren en geregelde verwarmingsapplicaties.
• Potentiaalvrij schakelen voor flexibele integratie van verschillende stroomkringen.
• Zeer geschikt voor renovatie, afbouw en moderne inbouwinstallaties.
• Extra bedieningspunten realiseerbaar via nevenposten.
• Praktische tijdfuncties voor comfort en energie-efficiëntie.
• Met RF-opzetstuk zinvol te integreren in KNX RF-omgevingen.
• Lokale bediening en draadloze besturing laten zich elegant combineren.

Vergeleken met een klassieke System 3000 schakelinzet zonder potentiaalvrij contact biedt dit model duidelijk meer vrijheid bij de aansturing van verschillende lasten en potentialen. Dat is vooral relevant wanneer niet alleen standaardverlichting, maar ook speciale besturingstaken of gescheiden stroompaden geschakeld moeten worden.

Ten opzichte van een pure dimmerinzet van Gira is deze schakelinzet ontworpen voor duidelijk aan en uit. Hij is daarom de betere keuze voor niet-dimbare armaturen, motoren of toepassingen waarbij een potentiaalvrij schakelcontact vereist is. In tegenstelling tot jaloezie-inzetten dient hij niet voor de rijrichtingsregeling van zonweringen, maar voor de betrouwbare schakelfunctie van gedefinieerde verbruikers.

Een dimmerinzet uit dezelfde familie is ideaal voor dimbare armaturen en lichtsfeer. Deze relais-schakelinzet is daarentegen robuuster gericht op klassieke schakeltaken. Een jaloezie-inzet stuurt op en neer van aandrijvingen aan, terwijl de potentiaalvrije relais-schakelinzet eerder bedoeld is voor algemene lasten of speciale stuurcontacten. Voor verwarmingsapplicaties komt zijn kracht tot uiting in combinatie met een ruimtetemperatuurregelaar-opzetstuk, wat hem duidelijk onderscheidt van pure lichtoplossingen.

Wie lokale bediening met extra draadloze koppeling wenst, profiteert van de combinatie met een RF-bedieningsopzetstuk voor KNX. Daarmee groeit de functionaliteit verder dan het pure inbouwschakelpunt en ontstaat een slimme brug tussen klassieke elektrische installatie en moderne draadloze besturing.

Vergelijkbare oplossingen zijn onder andere te vinden bij Jung, Busch-Jaeger en Schneider Electric in vergelijkbare schakel- of systeeminzetten voor inbouwinstallaties. Verschillen zitten meestal in de betreffende systeemwereld, de passende opzetstukken, de parametrering van draadloze functies en de diepte van de integratie in het eigen schakelaarprogramma.

• Jung: sterke systeemintegratie binnen de eigen designomgeving, maar met eigen opzet- en bedieningslogica.
• Busch-Jaeger: brede smart-home koppeling, afhankelijk van de serie andere combinatie- en bedieningsconcepten.
• Schneider Electric: afhankelijk van de serie met focus op gebouwautomatisering of klassieke schakeltechniek, systeemcompatibiliteit altijd projectspecifiek controleren.

Belangrijk daarbij is: de mechanische en functionele compatibiliteit van opzetstukken en inzetten is in de regel fabrikantspecifiek. Wie al binnen het Gira System 3000 plant, is met een doorlopende systeemoplossing meestal het veiligst uit.

Wordt de inzet gecombineerd met een RF-bedieningsopzetstuk voor KNX, dan is in ETS een duidelijke scheiding tussen actor- en sensorfunctie aan te bevelen. Het is zinvol om een groepsadres aan te maken voor het direct schakelen van de last en verdere groepsadressen voor scènes, blokkeerobjecten of centrale commando’s. Zo blijft de structuur ook in grotere projecten overzichtelijk.

Een praktijkgericht voorbeeld is de gangverlichting: het sensorkanaal stuurt bij het indrukken van de toets een schakeltelegram naar het actorkanaal, terwijl daarnaast een trappenhuisfunctie met uitschakelwaarschuwing actief is. Zo wordt het licht lokaal comfortabel bediend en na afloop van de tijd automatisch uitgeschakeld.

Een ander voorbeeld is de verwarmingszone in de badkamer: in combinatie met een passend regelaaropzetstuk kan een tijdslogica worden gebruikt om op bepaalde gebruikstijden gericht te schakelen. In ETS moeten daarvoor duidelijke benamingen voor ruimte, functie en prioriteit worden gebruikt, bijvoorbeeld voor handbedrijf, automatisch of blokkering.

Voor scènes wordt een duidelijke benaming zoals „Avond“, „Reiniging“ of „Afwezig“ aanbevolen. Worden tot 16 scènes gebruikt, dan vergemakkelijkt een consequente structuur de ingebruikname en het latere onderhoud aanzienlijk. Bij projecten met RF-bedieningsopzetstukken moet bovendien worden gecontroleerd of de gewenste opzetstukcombinatie tot de juiste indexstand behoort.

Met deze inzet kiest u voor een professionele schakeloplossing voor vele typische en uitgebreide toepassingen van de moderne gebouwtechniek. De combinatie van potentiaalvrij contact, tijdfuncties, nevenpostmogelijkheid en System 3000 compatibiliteit maakt dit artikel tot een overtuigende keuze voor veeleisende installaties. Vooral in projecten waarin betrouwbaarheid, nette integratie en veelzijdige toepassingsmogelijkheden gevraagd zijn, laat dit model zijn sterke punten zien.

Kies voor een doordachte Gira-oplossing die klassieke schakeltaken verbindt met slim uitbreidingspotentieel en in het dagelijks gebruik overtuigt met comfort, flexibiliteit en praktijkgerichte functionaliteit.
