Description

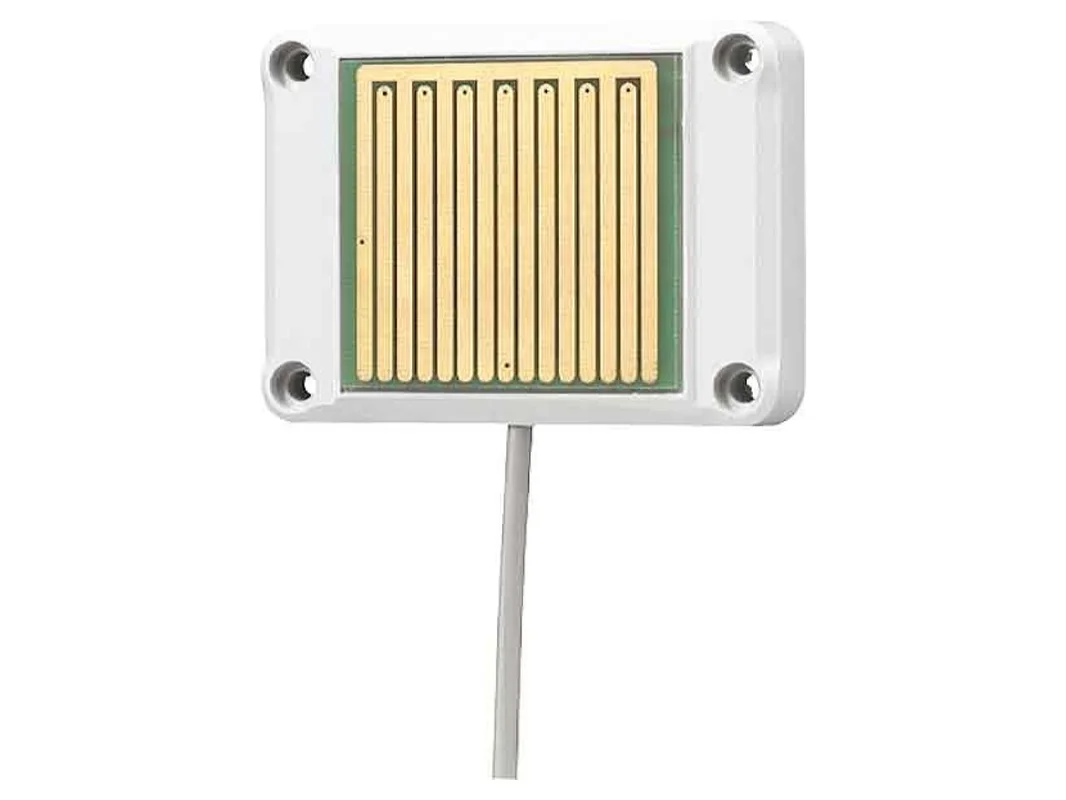

Regensensor opbouw, polarwit – Regensensor voor bussysteem WS 10 R – Jung – WS10R – 4011377069657:

De Jung regensensor opbouw analoog 0-10 V IP65 polarwit WS 10 R WS10R is een nauwkeurige oplossing voor de betrouwbare detectie van neerslag buitenshuis. De sensor meet de elektrische geleidbaarheid op het sensoroppervlak en geeft de toestand duidelijk weer via een analoog uitgangssignaal: 0 V staat voor droog, 10 V voor regen. Daarmee is het apparaat ideaal voor integratie in gebouw- en weersystemen met analoog evaluatie.

Nauwkeurige neerslagdetectie voor slimme weer- en gebouwtechniek

De regensensor is ontworpen voor verticale montage buitenshuis en kan bijvoorbeeld aan huisgevels worden bevestigd. Dankzij de robuuste constructie met beschermingsgraad IP65 werkt hij ook bij veeleisende weersomstandigheden betrouwbaar. Het verwarmbare sensoroppervlak ondersteunt een stabiele detectie bij vocht, kou en wisselende omgevingsomstandigheden. Daardoor is de sensor geschikt voor automatiseringstaken rondom weersbescherming, ventilatie, ramen, lichtkoepels of andere weersafhankelijke functies.

Producthighlights voordelen

• Analoge uitgang: Duidelijke signaaloverdracht met 0 tot 10 V voor droog of regen.
• Betrouwbare meting: Detectie van neerslag via de geleidbaarheid van het sensoroppervlak.
• Geschikt voor buiten: Beschermingsgraad IP65 voor permanent gebruik buitenshuis.
• Verwarmbaar oppervlak: Ondersteunt de werking bij nattigheid, kou en hoge luchtvochtigheid.
• Flexibele evaluatie: Geschikt voor systemen met analoog ingang en externe elektronica.
• Verticale montage: Ideaal voor installatie aan gevels en huiswanden.
• Praktijkgerichte reactie: Duidelijke signaalwisseling voor de aansturing van beschermings- en comfortfuncties.

Toepassingsgebieden voor automatische weerreacties

De sensor is een zinvolle keuze wanneer neerslag snel moet worden gedetecteerd en in een besturing moet worden geïntegreerd. Typische toepassingen zijn het sluiten van dakramen, het blokkeren van weersafhankelijke rijcommando’s, de aansturing van ventilatiekleppen of de doorgifte aan visualisaties en gebouwbeheertechniek. Dankzij het analoog signaal is integratie in veel systemen met een passende analoog ingang eenvoudig en duidelijk traceerbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung regensensor opbouw analoog 0-10 V IP65 polarwit WS 10 R WS10R
EAN	4011377069657
Catalogus	Fysieke sensor
Montagetype	Opbouw, verticale montage buitenshuis
Toepassingsgebied	Detectie van neerslag
Meetprincipe	Meting van de elektrische geleidbaarheid op het sensoroppervlak
Uitgangssignaal	analoog 0 / 10 V DC
Signaaltoestand	0 V = droog, 10 V = regen
Voeding sensor	DC 15 tot 30 V
Stroomopname	ca. 10 mA
Verwarming	aparte spanningsvoorziening AC/DC 24 V
Vermogensopname verwarming	max. 4,5 W
Belasting	min. 1 kΩ
Reactietijd	max. 4 min
Beschermingsklasse	III
Beschermingsgraad	IP65
Omgevingstemperatuur	-30 °C tot +70 °C
Kabeltype	LiYY 5 x 0,25 mm²
Kabellengte	ca. 3 m, verlengbaar tot max. 100 m
Afmetingen Ø x H x D	ca. 58 x 83 x 17 mm
Kleur	polarwit

Meer veiligheid bij regen, duidelijke signalen voor elke gebouwautomatisering

De Jung regensensor opbouw analoog 0-10 V IP65 polarwit WS 10 R WS10R overtuigt overal waar regen betrouwbaar moet worden gedetecteerd en direct in beschermingsfuncties moet worden omgezet. Het analoog 0-10-V-signaal is duidelijk, robuust en eenvoudig in bestaande besturingen te integreren. In combinatie met een passende analoog ingang kunnen weersafhankelijke processen eenvoudig en betrouwbaar worden gerealiseerd.

Een wezenlijk voordeel ligt in het verwarmbare sensoroppervlak. Dit helpt om vocht snel te detecteren en het meetoppervlak ook bij kritische weersomstandigheden functioneel te houden. Dat is vooral belangrijk bij toepassingen waarbij dakramen, ventilatoren of andere buitenwerkende componenten tijdig moeten reageren.

• Snelle detectie van neerslag voor automatische beschermingsfuncties.
• Duidelijke 0-10-V-uitgang voor eenvoudige integratie in analoog systemen.
• Geschikt voor gevelmontage dankzij verticale opbouwuitvoering.
• Robuuste behuizing voor permanent buitengebruik.
• Hoge praktische geschiktheid dankzij verwarmbaar sensoroppervlak.
• Ideaal voor gebouwautomatisering, weeranalyse en technische installaties.

Binnen de Jung weersensoren vult dit model andere sensoren voor wind of gecombineerde weergegevens aan. Een windsensor uit de serie is ontworpen voor de detectie van luchtbeweging, terwijl dit apparaat gericht neerslag detecteert. Combinatiesensoren van de fabrikant registreren meestal meerdere weerwaarden in één apparaat en zijn vooral geschikt voor uitgebreide automatiseringsconcepten. De regensensor is daarentegen de gerichte keuze wanneer alleen regen betrouwbaar en direct moet worden geëvalueerd.

Voor projecten met een duidelijke taakstelling is een gespecialiseerde regensensor vaak de economische en technisch zuivere oplossing. Wie daarentegen wind, regen en andere waarden gezamenlijk wil registreren, kiest eerder voor een gecombineerde weeroplossing van de fabrikant.

Een pure regensensor wordt meestal daar ingezet waar de neerslagdetectie dient als afzonderlijk vrijgave- of blokkeersignaal. Dat betreft bijvoorbeeld raamsturingen, bovenlichten of eenvoudige weersbeschermingsfuncties. Combinatiesensoren zijn sterker gericht op complexe scenario’s, bijvoorbeeld op de gezamenlijke beoordeling van regen, wind en andere weergegevens voor gevels of gebouwtechniek.

In tegenstelling tot windsensoren reageert dit model niet op luchtsnelheid, maar op vocht op het sensoroppervlak. Daardoor is het bijzonder geschikt wanneer niet windbelasting, maar daadwerkelijke neerslag de doorslaggevende informatie voor het stuurcommando is.

Ook fabrikanten zoals Gira, Theben of Elsner bieden oplossingen voor weerdetectie aan. Verschillen zijn vooral zichtbaar bij het signaaltype, de functionele omvang en de systeemkoppeling. Sommige producten zijn direct ontworpen voor bussystemen, andere werken zoals dit model met analoog uitgang en vereisen een nageschakelde evaluatie.

Bij busgeschikte alternatieven zijn vaak meer meetwaarden en logische functies direct in het apparaat beschikbaar. Het voordeel van deze sensor ligt daarentegen in de duidelijke, eenvoudige signaalstructuur en de goede geschiktheid voor installaties met een aanwezige analoog ingang. Voor retrofit, eenvoudige weersafvraag of gedefinieerde speciale besturingen is dat vaak bijzonder praktijkgericht.

De sensor zelf is geen ETS-apparaat, omdat hij zijn signaal analoog met 0 tot 10 V uitgeeft. De ETS-parameterisering verloopt daarom via het nageschakelde systeem, bijvoorbeeld een passende analoog ingang of een logische module. In de praktijk is het aan te bevelen om de analoog waarde in de besturing te koppelen aan een duidelijke drempelwaarde, bijvoorbeeld om onderscheid te maken tussen droog en regen.

Een typisch voorbeeld is de blokkering van raamaandrijvingen bij gedetecteerde neerslag. Daarvoor wordt de analoog waarde in de ingang omgezet in een 1-bits regenstatus en op een groepsadres geplaatst. Eveneens zinvol is een korte vertraging, zodat bij wisselende omstandigheden geen onnodige schakelingen ontstaan. Voor visualisatie en diagnose kan aanvullend de analoog waarde als statusobject beschikbaar worden gesteld om de actuele weersituatie transparant in het systeem weer te geven.

Wanneer neerslag betrouwbaar moet worden gedetecteerd, is deze sensor een sterke keuze voor professionele buitentoepassingen. Hij combineert robuuste techniek, duidelijke signaalverwerking en een hoge geschiktheid voor dagelijks gebruik in de gebouwautomatisering.

Kies voor een nauwkeurige regenmelding voor meer bescherming, meer comfort en nette automatiseringsprocessen buitenshuis.
