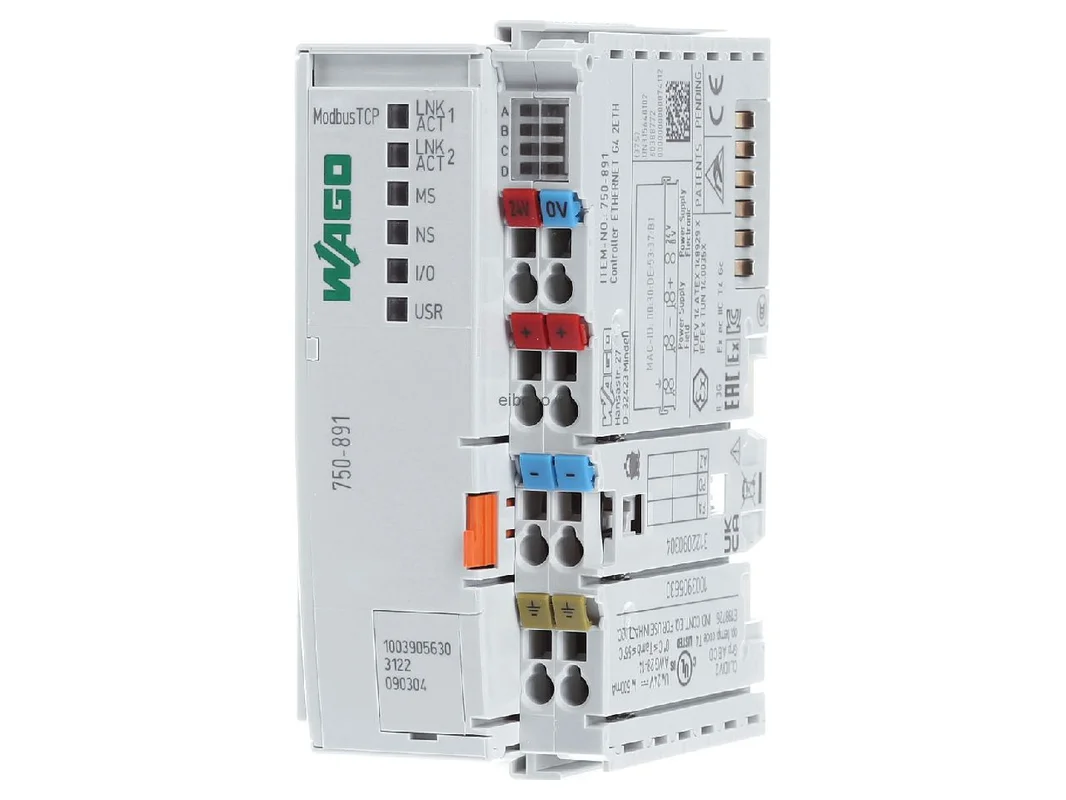

Regelaar Modbus TCP G4 2ETH – Modulaire PLC CPU-module PLC-CPU-module 750-891 – WAGO – 4055143821513:

De WAGO Controller Modbus TCP met 2 Ethernet-interfaces 750-891 is een krachtige besturing voor moderne automatiseringstaken in industriële Ethernet-netwerken. Als controller van de 4e generatie combineert hij Modbus TCP-communicatie met een vrij programmeerbare IEC 61131-3 besturing en is hij ideaal voor gebruik in het WAGO-I/O-SYSTEM 750. Door de automatisch detectie van geplaatste I/O-modules ontstaat een lokaal procesbeeld dat analoge en digitaal signalen efficiënt verwerkt.

Modulaire Ethernet-besturing voor industrie en gebouwen

De controller is ontworpen voor veeleisende toepassingen in de fabrieks-, proces- en gebouwautomatisering. Twee Ethernet-interfaces met geïntegreerde switch maken een eenvoudige lijntopologie mogelijk, wat de opbouw van slanke netwerken vereenvoudigt. Zelfonderhandeling en Auto-MDI(X) ondersteunen een snelle integratie in bestaande structuren. De geïntegreerde webserver stelt statusgegevens en configuratieopties direct in de browser beschikbaar en vereenvoudigt service en diagnose tijdens bedrijf.

Producthighlights voordelen

• Modbus TCP-controller: Geschikt voor veldbuscommunicatie in Modbus-netwerken.
• 2 x Ethernet: Twee RJ-45-interfaces met geïntegreerde switch voor een eenvoudige lijntopologie.
• Programmeerbaar volgens IEC 61131-3: Flexibele uitvoering van individuele besturingstaken.
• Automatische moduledetectie: Geplaatste I/O-modules worden herkend en in het procesbeeld opgenomen.
• Voor analoge en digitaal I/O: Woordgewijze en bitgewijze gegevensuitwisseling in één systeem.
• Webserver geïntegreerd: Comfortabele configuratie en statusweergave via browser.
• Multitasking-geschikt: Geschikt voor meerdere besturingstaken binnen één toepassing.
• Gebufferde realtimeklok: Nuttig voor tijdfuncties en protocollen.
• Brede protocolbasis: Ondersteunt onder ander HTTP(S), DHCP, DNS, SNTP, FTP(S) en SNMP.
• DIN-railmontage: Compact basisapparaat voor de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelomschrijving	Controller Modbus TCP met 2 Ethernet-interfaces
Artikelnummer fabrikant	750-891
EAN	4055143821513
Catalogus	Basisapparaat
Producttype	PLC-controller / Modbus TCP-besturing
Generatie	4e generatie
Communicatie	Modbus TCP, Modbus UDP
Ethernet-interfaces	2 x RJ-45
Datasnelheid	10/100 Mbit/s
Geïntegreerde switch	ja
Ondersteunde protocollen	HTTP, HTTPS, BootP, DHCP, DNS, SNTP, FTP, FTPS, SNMP
Programmeerstandaard	IEC 61131-3
Programmageheugen	4 MB
Gegevensgeheugen	4 MB
Niet-vluchtig geheugen	32 KByte
Max. modules per knooppunt	250
Max. modules zonder busuitbreiding	64
Procesbeeld in-/uitgangen	max. 1020 woorden / 1020 woorden
Voedingsspanning systeem	24 V DC
Voedingsspanning veld	24 V DC
Typische ingangsstroom	500 mA
Totale stroom systeemvoeding	1,7 A
Beschermingsgraad	IP20
Montagetype	DIN-35 draagrail
Afmetingen (B x H x D)	61,5 x 100 x 71,9 mm
Bedrijfstemperatuur	0 tot +55 °C
Behuizingsmateriaal	Polycarbonaat, polyamide 6.6

Praktische voordelen, systeemvergelijking en passende alternatieven

In de praktijk scoort de WAGO Controller Modbus TCP met hoge flexibiliteit bij de integratie van decentrale I/O. Bijzonder voordelig is de combinatie van besturingsfunctie, Ethernet-communicatie en modulair uitbreidbaarheid binnen het WAGO-I/O-SYSTEM 750. Daardoor is het apparaat geschikt voor machines, energieverdeling, HVAC-installaties, infrastructuur en genetwerkte schakelkasten waarin digitaal en analoge signalen gezamenlijk moeten worden verwerkt.

• Voordeel in de schakelkast: Twee Ethernet-poorten met switch verminderen de inspanning voor de netwerkbekabeling.
• Voordeel in bedrijf: De webserver vergemakkelijkt diagnose, statuscontrole en parametrering.
• Voordeel bij projecten: IEC 61131-3 creëert een vertrouwde basis voor de PLC-programmering.
• Voordeel bij uitbreiding: Het modulair I/O-systeem maakt een nauwkeurige aanpassing aan de toepassing mogelijk.

Vergeleken met pure buskoppelaars van WAGO biedt deze controller een echte PLC-functie met zelfstandige programma-uitvoering. Ten opzichte van eenvoudigere Ethernet-koppelaars is hij daarom de betere keuze wanneer logica, tijdfuncties, lokaal intelligentie of meerdere taakniveaus direct in het veld nodig zijn. Binnen het WAGO-portfolio is model 750-891 vooral geschikt voor Modbus TCP-projecten met een klassieke PLC-structuur en duidelijke integratie in Ethernet-omgevingen. Krachtigere of anders gefocuste WAGO-besturingen kunnen afhankelijk van het project extra protocollen, ander runtime-omgevingen of meer rekenkracht bieden, terwijl buskoppelaars zonder PLC eerder bedoeld zijn voor pure I/O-aansluiting.

Bij vergelijkbare oplossingen van ander fabrikanten zijn vooral Siemens, Phoenix Contact en Beckhoff relevant. Siemens SIMATIC-controllers zetten vaak in op het TIA Portal en zijn sterk verankerd in PROFINET-omgevingen. Phoenix Contact PLC-oplossingen bieden afhankelijk van de serie een brede protocolkeuze en zijn goed geschikt voor genetwerkte industriële installaties. Beckhoff-besturingen met EtherCAT-focus spelen hun sterke punten vooral uit in zeer snelle, pc-nabije automatiseringen. Voor de directe compatibiliteit met het WAGO-I/O-SYSTEM 750 blijft de 750-891 echter de voor de hand liggende oplossing, omdat mechanica, systeemopbouw en I/O-aansluiting optimaal op elkaar zijn afgestemd.

Efficiënte Modbus-TCP-besturing met webserver en flexibele I/O-aansluiting

De besturing is ontworpen voor gebruik als programmeerbare controller in Ethernet-netwerken en verwerkt in het lokaal procesbeeld gemengde I/O-structuren van analoge en digitaal modules. Analoog waarden worden woordgewijs, digitaal signalen bitgewijs overgedragen. Dat biedt voordelen bij compacte en tegelijk veelzijdige automatiseringsoplossingen.

De twee Ethernet-interfaces met geïntegreerde switch maken een lineaire bustructuur mogelijk zonder extra netwerkcomponenten in veel installatiegedeelten. Beide poorten ondersteunen Zelfonderhandeling en Auto-MDI(X), wat de inbedrijfstelling vereenvoudigt. Via een DIP-schakelaar kunnen de laatste byte van het IP-adres en de wijze van IP-toewijzing worden ingesteld. Dat kan bij service, vervanging en snelle adressering in het veld zeer nuttig zijn.

Naast Modbus TCP ondersteunt de controller verdere gestandaardiseerde Ethernet-diensten zoals HTTP, HTTPS, BootP, DHCP, DNS, SNTP, FTP, FTPS en SNMP. Zo kan het apparaat niet alleen in de besturing, maar ook in diagnose-, tijd- en beheerstructuren worden geïntegreerd. Samen met de geïntegreerde webserver, de gebufferde realtimeklok en de multitasking-capaciteit ontstaat een veelzijdig platform voor genetwerkte automatisering met een duidelijke focus op compacte, modulair systemen.
