Description

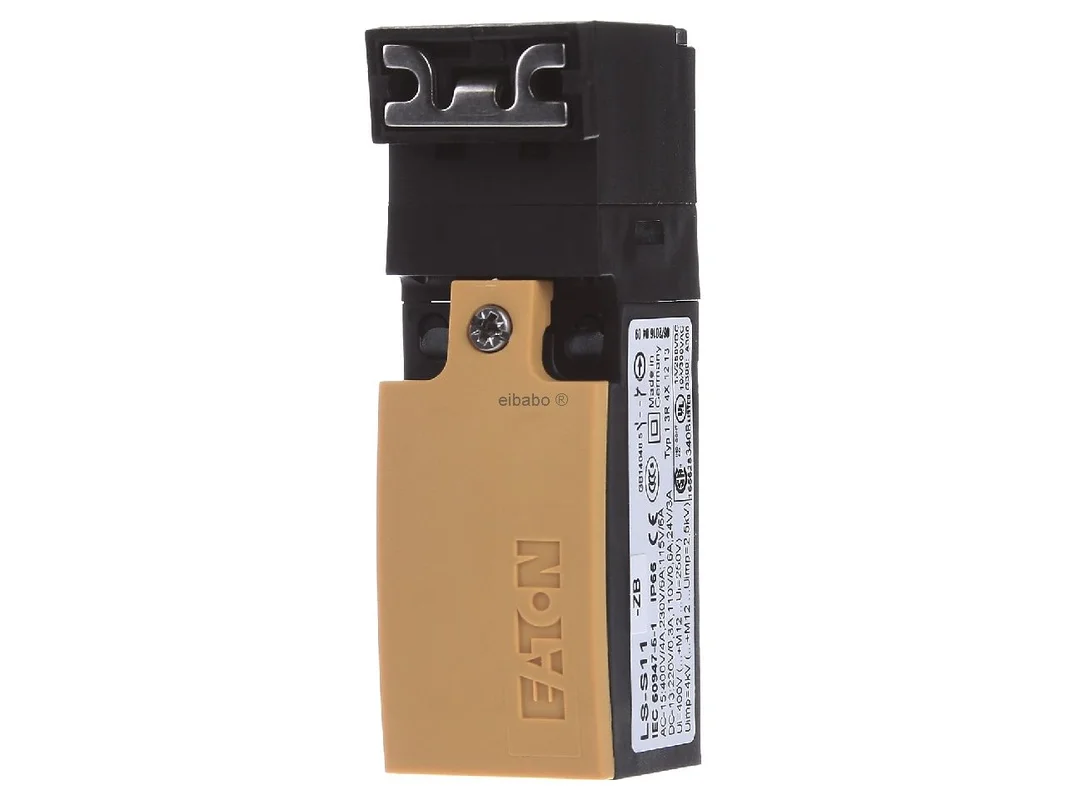

Positieschakelaar 1NO 1NC – Positieschakelaar voor afzonderlijke actuator LS-S11-ZB – Eaton – 106876 – 4015081066391:

De Eaton veiligheids-positieschakelaar LS-S11-ZB 106876 is een compacte oplossing voor de veilige bewaking van beweegbare beveiligingsinrichtingen op machines en installaties. Het model uit de catalogus individuele positieschakelaars werkt met gedwongen opening volgens IEC/EN 60947-5-1 en is geschikt voor toepassingen waarbij beveiligingskleppen, deuren of kappen betrouwbaar moeten worden bewaakt. De robuuste kunststof behuizing, beschermingsgraad IP66 en de schroefaansluiting maken de schakelaar tot een praktisch keuze voor industrieel gebruik.

Eaton veiligheids-positieschakelaar voor nauwkeurige beveiligingsbewaking

De veiligheids-positiesschakelaar is ontworpen voor duidelijke schakeltoestanden en hoge functionele veiligheid. Met geplaatste aandrijving is het maakcontact open en het verbreekcontact gesloten. Deze gedefinieerde functie ondersteunt de veilige integratie in machineconcepten waarbij beveiligingsstanden volledig moeten worden geregistreerd. Dankzij de compacte bouwvorm kan de schakelaar ook in krappe inbouwruimtes goed worden geïntegreerd.

Producthighlights voordelen

• Veiligheidsfunctie met gedwongen opening: Ontworpen volgens IEC/EN 60947-5-1 voor veiligheidsgerelateerde toepassingen.
• 1 maakcontact en 1 verbreekcontact: Beproefde contactcombinatie voor besturings- en veiligheidscircuits.
• Beschermingsgraad IP66: Zeer geschikt voor veeleisende industriële omgevingen met stof en spatwater.
• Compact compleet apparaat: Direct bruikbaar voor veel inbouwsituaties.
• Met geplaatste aandrijving: Gedefinieerde contactstand voor duidelijke signaaldetectie.
• Kunststof behuizing: Corrosiearm, licht en elektrisch isolerend.
• Schroefaansluitklem: Solide, onderhoudsvriendelijke bedrading.
• Breed temperatuurbereik: Geschikt voor gebruik van -25 tot +70°C.
• Lange levensduur: Ontworpen voor tot 1.500.000 mechanische schakelcycli.
• Langzame schakelfunctie: Geschikt voor nauwkeurige, gecontroleerde bediening.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	LS-S11-ZB
Artikelnummer fabrikant	106876
EAN	4015081066391
Catalogus	Individuele positieschakelaars
Producttype	Veiligheids-positiesschakelaar
Serie	Eaton Moeller LS / LS-Titan
Basisfunctie	Positieschakelaar
Typeaanduiding	LS(4) ZB
Uitvoering	Compleet apparaat met aandrijving
Contactuitrusting	1 S / 1 O
Contacttype	1 maakcontact, 1 verbreekcontact
Veiligheidskenmerk	Gedwongen opening volgens IEC/EN 60947-5-1
Schakelfunctie	Langzame schakelfunctie
Beschermingsgraad	IP66
Materiaal behuizing	Kunststof
Type aansluiting	Schroefaansluitklem
Omgevingstemperatuur	-25 tot +70°C
Nominale isolatiespanning Ui	400 V
Impulsspanningsvastheid Uimp	4 kV
Nominale stroom AC-15 bij 230 V	6 A
Nominale stroom DC-13 bij 24 V	3 A
Vervuilingsgraad	3
Overspanningscategorie	III
Mechanische levensduur	1.500.000 schakelcycli
Bedrijfsfrequentie	tot 1800 schakelingen per uur
Herhalingsnauwkeurigheid	0,15 mm
Afmetingen	ca. 95 x 30 x 30 mm
Normen	IEC/EN 60947, IEC/EN 60947-5-1
Conformiteit	CE

Toepassing, systeemkeuze en afbakening ten opzichte van vergelijkbare schakelaars

De Eaton veiligheids-positiesschakelaar LS-S11-ZB is bijzonder geschikt voor beveiligingsbewaking aan beveiligingsdeuren, onderhoudskleppen, behuizingen, kappen en beweegbare afdekkingen. Door de positieve opening van het verbreekcontact is hij ontworpen voor veiligheidscircuits waarin een gedefinieerd uitschakelproces vereist is. De compacte bouwvorm is een voordeel in machines met weinig ruimte of in schakelkasten met een dichte bezetting.

• Voordeel in de praktijk: Betrouwbare positieregistratie van beveiligingsinrichtingen met veiligheidsgeschikte contacttechniek.
• Geschikt voor: Machinebouw, transporttechniek, bewerkingsinstallaties, schakelkastbouw en industriële automatisering.
• Sterke punten in gebruik: Hoge beschermingsgraad, robuuste behuizing, goede bedraadbaarheid en gedefinieerde schakellogica.
• Bijzonder zinvol: Wanneer een compacte veiligheidsschakelaar met 1 verbreekcontact en 1 maakcontact nodig is.

In het Eaton-assortiment zijn er afhankelijk van de inbouwpositie, actuatorvorm en behuizingstype verdere varianten van de LS-familie. modellen met een ander actuator zijn vaak zinvol wanneer de aanrijhoek, de deurgeometrie of de inbouwrichting afwijkt. Metaalbehuizingsvarianten van dezelfde serie zijn meestal de betere keuze wanneer nog hogere mechanische robuustheid gevraagd is. Kunststofvarianten zoals dit model scoren daarentegen met laag gewicht, goede isolatie en hoge corrosiebestendigheid.

Vergeleken met eenvoudige positieschakelaars zonder veiligheidsfunctie biedt dit model het duidelijke voordeel van de gedwongen opening. Ten opzichte van standaardschakelaars voor pure meldtaken is het duidelijk beter geschikt voor veiligheidsgerelateerde uitschakelingen. Binnen de Eaton-familie zit het verschil vaak niet in de basisfunctie, maar in het type aandrijving, de behuizingsuitvoering of de aansluitvorm. Zo kan de passende variant nauwkeuriger worden afgestemd op de deurmechanica en de beschikbare inbouwruimte.

Vergelijkbare producten van ander fabrikanten zijn bijvoorbeeld veiligheids-positiesschakelaars van Schmersal, Euchner of Schneider Electric. Schmersal biedt vaak zeer brede varianten voor complexe veiligheidsconcepten, Euchner is sterk in oplossingen voor veeleisende beveiligingsdeursystemen, en Schneider Electric heeft passende modellen voor klassieke machinetoepassingen. Bij een vervanging moet vooral worden gelet op actuatorvorm, contactconfiguratie, schakelweg, inbouwmaat en de vereiste normconformiteit. Een directe compatibiliteit moet vóór vervanging altijd technisch worden gecontroleerd.

Uitgebreide productinformatie over functie, opbouw en gebruiksomstandigheden

De schakelaar behoort tot de groep van veiligheids-positiesschakelaars en combineert de basisfunctie van een positieschakelaar met een veiligheidsrelevante contacttechniek. Het compleet apparaat is uitgevoerd met geplaatste aandrijving. In deze toestand is het maakcontact open en het verbreekcontact gesloten. Deze functielogica is belangrijk voor een correcte evaluatie in veiligheids- en besturingscircuits.

De behuizing van kunststof is ontworpen voor industriële omgevingen en bereikt beschermingsgraad IP66. Daardoor is het apparaat goed beschermd tegen stof en krachtige waterstralen. Het toegestane temperatuurbereik van -25 tot +70°C ondersteunt het gebruik in zowel koele als warme productieomgevingen. De elektrisch aansluiting gebeurt via schroefaansluitklemmen, wat een vaste en onderhoudsvriendelijke bedrading mogelijk maakt.

De uitvoering volgens IEC/EN 60947 en de veiligheidsfunctie door gedwongen opening volgens IEC/EN 60947-5-1 maken dit model tot een veerkrachtig oplossing voor machines met beveiligingsbewaking. Voor gebruikers die een compacte, normconforme en robuuste veiligheids-positiesschakelaar zoeken, is deze Eaton-schakelaar een overtuigende keuze.
