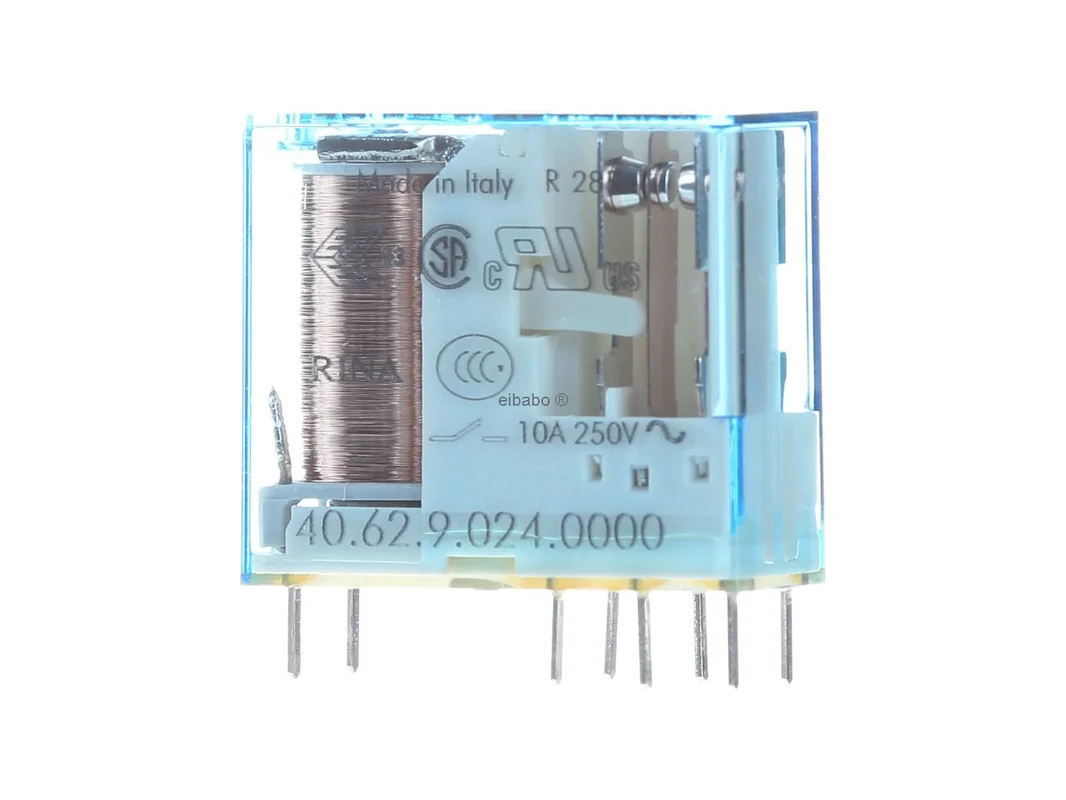

Plug-in/PCB-relais – Schakelrelais 40.62.9.024.0000 – Finder – 8012823422831:

De Finder printrelais 2 wisselcontacten 24V DC 10A RT II AgNi 40.62.9.024.0000 is een compact schakelrelais voor nauwkeurige en veilige schakeltaken in de schakelkast, op printplaten en in veel besturingen. Met 2 wisselcontacten, AgNi-contacten, 24 V DC-spoel en relaisbeschermingsklasse RT II is dit steek- en printrelais geschikt voor betrouwbare belastingschakelingen in de industrie, gebouwautomatisering en apparaattechniek.

Printrelais voor nauwkeurige schakeltaken in besturing en apparaattechniek

Dit relais uit de Finder serie 40 combineert een compacte bouwvorm met solide schakelprestaties. De uitvoering met 2 wisselcontacten maakt flexibele signaal- en belastingschakelingen mogelijk. Dankzij 10 A bij 250 V AC, 24 V DC-spoel en 5,0 mm contactpenraster kan het relais goed in veel PCB- en steektoepassingen worden geïntegreerd. De AgNi-contacten staan voor robuust schakelgedrag bij algemene belastingen.

Producthighlights voordelen

• 2 wisselcontacten: Ideaal voor flexibele schakellogica, omschakeling en scheiding in één component.
• 24 V DC-spoel: Geschikt voor veel besturingen, automatiseringsoplossingen en DC-schakelcircuits.
• 10 A schakelvermogen: Geschikt voor veel typische belastingen in besturings-, huis- en industrietechniek.
• AgNi contactmateriaal: Biedt goede bestendigheid en betrouwbaar schakelgedrag.
• RT II beschermingsklasse: Het ingekapselde relais is zeer goed geschikt voor veeleisende omgevingen.
• 5,0 mm penraster: Vergemakkelijkt de integratie in passende printplaten en voetoplossingen.
• Compacte bouwvorm: Bespaart ruimte in apparaten, modules en schakelkasten.
• Voldoet aan EN 60335-1: Geschikt voor toepassingen met eisen aan onbeheerde huishoudelijke apparaten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder printrelais 2 wisselcontacten 24V DC 10A RT II AgNi 40.62.9.024.0000 406290240000
Artikelnummer fabrikant	40.62.9.024.0000
EAN	8012823422831
Catalogus	Schakelrelais
Producttype	Steek-/printrelais
Serie	Finder serie 40
Contacttype	2 wisselcontacten
Contactmateriaal	AgNi
Nominale stroom	10 A
Nominale spanning AC	250 V AC
Nominale spanning DC	24 V DC
Spoelvermogen	0,65 W
Spoelweerstand	900 Ohm
Spoelstroom	ca. 27 mA
Contactpenraster	5,0 mm
Montage	PCB, steekbaar met passende voet
Beschermingsklasse relais	RT II
Normvermelding	voldoet aan EN 60335-1, gloeidraadtest
Max. schakelspanning	tot 400 V AC, tot 220 V DC
DC-schakelwaarde bij ohmse belasting	10 A / 30 V DC
Afmetingen	ca. 29 x 12,4 x 25 mm

Typische toepassingen, afbakening en belangrijke keuzehulpen

Finder printrelais 2 wisselcontacten 24V DC 10A RT II AgNi 40.62.9.024.0000 406290240000 is een sterke keuze wanneer twee omschakelcontacten in compacte vorm gevraagd zijn. Het relais past goed bij besturingskaarten, interfaces, tijd- en logicamodules, huishoudelijke apparaten en taken in de gebouwautomatisering. De ingekapselde RT II-uitvoering is zinvol waar een hogere bestendigheid tegen omgevingsinvloeden en een schoon binnenwerk van het relais belangrijk zijn.

• Flexibel inzetbaar: 2 wisselcontacten maken signaalomschakeling, lastscheiding en gekoppelde schakelfuncties mogelijk.
• Goed voor apparatenbouw: Compacte vorm en 5,0 mm raster helpen bij dichte bestukking.
• Geschikt voor huishoudelijke apparaten: EN 60335-1 met gloeidraadtest is een belangrijk punt voor veel apparaatconcepten.
• Dicht bij besturing: De 24 V DC-spoel past bij veel PLC- en automatiseringsoplossingen.
• Robuuste contacten: AgNi is voor veel algemene schakeltaken een beproefde oplossing.

Binnen het Finder-programma is dit relais vooral zinvol wanneer twee wisselcontacten nodig zijn. Ten opzichte van een Finder 40.61 met slechts één wisselcontact biedt het meer schakelopties voor vergrendeling, omschakeling of meldingspaden. In vergelijking met een Finder 40.52 ligt de focus eveneens op 2 wisselcontacten, maar de keuze kan verschillen afhankelijk van contactbelasting, inbouwtype of variantkenmerken. Wie daarentegen slechts één contactweg moet schakelen en daarvoor een andere contactconfiguratie zoekt, kiest vaak voor een 1-wisselcontact-variant uit dezelfde serie.

Bij vergelijkbare producten van andere fabrikanten zijn op de markt bijvoorbeeld relais van Omron, TE Connectivity of Panasonic te vinden met vergelijkbare 24 V DC-spoel en 2 wisselcontacten. Verschillen zijn meestal zichtbaar in bouwhoogte, contactmateriaal, voetconcept, isolatiegegevens of geschiktheid voor speciale belastingstypen. Voor vervanging is daarom niet alleen de spoelspanning belangrijk, maar ook penconfiguratie, aantal contacten, schakelstroom, beschermingsklasse en het gedrag bij AC- of DC-belastingen.

Toepassingsgebieden

• Besturingen: Voor schakel-, signaal- en scheidingstaken op printplaten.
• Gebouwautomatisering: Voor actuatoren, interfaces en besturingsmodules.
• Huishoudelijke apparaten: Geschikt voor toepassingen met betrekking tot EN 60335-1.
• Machinebouw: Voor compacte schakelfuncties in hulp- en besturingsschakelingen.
• Apparaattechniek: Voor elektronica met behoefte aan 2 wisselcontacten en 24 V DC-spoel.

Compacte relaitechniek met normreferentie voor veilige apparaattoepassingen

Het steek- en printrelais werkt met 2 wisselcontacten en AgNi-contacten voor 10 A bij 250 V AC. De spoel is ontworpen voor 24 V DC en neemt 0,65 W op, bij een spoelweerstand van 900 Ohm. Het contactpenraster van 5,0 mm ondersteunt de integratie in passende printplaten en voeten. Dankzij de relaisbeschermingsklasse RT II is het model geschikt voor toepassingen waarin een ingekapselde bouwvorm en hoge betrouwbaarheid gevraagd zijn. Een belangrijke meerwaarde is bovendien de naleving van EN 60335-1 met gloeidraadtest. Dat maakt het relais bijzonder interessant voor onbeheerde huishoudelijke apparaten en voor constructies met verhoogde eisen aan veiligheid en materiaalgedrag.
