Description

Plafondbezettingsdetector – Bewegingssensor voor bussysteem PD-C360/24BMS DALI-2 – ESYLUX – EP10428210 – 4015120428210:

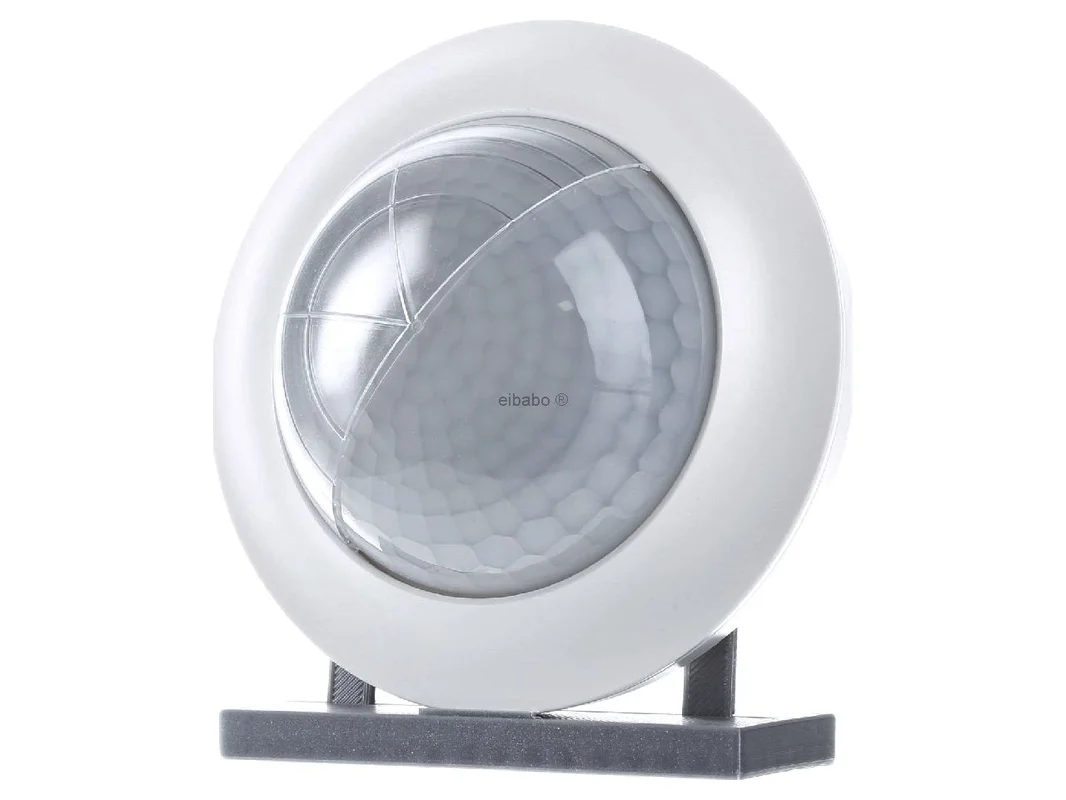

De ESYLUX plafond-aanwezigheidsmelder DALI-2 BMS 360° PD-C360/24BMS DALI-2 EP10428210 is ontworpen voor de nauwkeurige detectie van aanwezigheid en helderheid in moderne verlichtingssystemen. Als DALI-2 invoerapparaat ondersteunt hij een netwerkgestuurde, vraaggestuurde lichtregeling in kantoren, onderwijs, administratie en vele ander binnenruimtes. De sensor registreert bewegingen via PIR-techniek, meet het omgevingslicht en verzendt de gegevens conform de norm naar DALI-2 systemen. Zo ontstaat een efficiënte basis voor comfort, energiebesparing en een duidelijk lichtmanagement dat verder gaat dan afzonderlijke ruimtes.

Intelligente aanwezigheids- en lichtregeling voor DALI-2 systemen

De compacte aanwezigheidsmelder combineert een detectiebereik van 360° met hoge systeemcompatibiliteit. Hij is DALI-2 gecertificeerd en kan als invoerapparaat in DALI-2 verlichtingsinstallaties worden ingezet. In combinatie met APC-aanwezigheidsmelders is ook ruimteoverkoepelend lichtmanagement mogelijk. Als alternatief kan het model in gebouwbeheersystemen met DALI-2 interface worden geïntegreerd. Daardoor is de melder geschikt voor projecten waarin flexibele automatisering, duidelijke normconformiteit en een nette systeemintegratie vereist zijn.

Producthighlights voordelen

• DALI-2 gecertificeerd: Normconforme integratie in moderne verlichtingsinstallaties en gebouwautomatisering.
• 360° aanwezigheidsdetectie: Groot detectiebereik voor plafondmontage in binnenruimtes.
• PIR-sensor geïntegreerd: Aanwezigheidsgegevens worden als DALI-2 commando’s volgens IEC 62386-303 beschikbaar gesteld.
• Lichtsensor geïntegreerd: Helderheidswaarden voor DALI-2 commando’s volgens IEC 62386-304.
• Voor netwerkgestuurde concepten: Ondersteunt ruimteoverkoepelend lichtmanagement met APC-melders.
• Systeemopen inzetbaar: Ook geschikt voor systemen van derden met DALI-2 interface.
• Drukknopingang aanwezig: Conventionele drukknoppen kunnen eenvoudig worden aangesloten.
• Normconforme drukknopcommando’s: Druk- en schakelcommando’s volgens IEC 62386-301 en IEC 62386-302.
• Flexibele montage: Voor opbouw- of plafondinbouw voorbereid met gepast toebehoren.
• Geschikt voor efficiëntie: Vraaggestuurd lichtgebruik kan het energieverbruik verlagen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ESYLUX
Productnaam	PD-C360/24BMS DALI-2
Fabrikantartikelnummer	EP10428210
EAN	4015120428210
Catalogus	Bewegingsmelders
Producttype	Plafond-aanwezigheidsmelder
Systeem	DALI-2
Certificering	DALI-2 gecertificeerd
Detectiehoek	360°
Detectieveld op de vloer	24 m diameter
Reikwijdte naar één zijde	12 m
Reikwijdte frontaal	5,5 m
Optimale montagehoogte	3 m
Sensoriek	PIR-sensor en lichtsensor
Inschakelhelderheid	instelbaar, 5 tot 2000 lx
Teach-functie	ja
Min. inschakelduur	60 s
Max. inschakelduur	240 min
Min. inbouwdoosdiepte	24 mm
Montagewijze	Plafondmontage, opbouw of plafondinbouw met toebehoren
Kleur	Wit, vergelijkbaar met RAL 9010
Materiaal	Kunststof, thermoplast
Beschermingsklasse	II
Nominale spanning	9,5 tot 22,5 V DC
DALI nullaststroom	6 mA
DALI piekstroom	10 mA

Netwerkgestuurde lichtautomatisering, typische toepassingen en passende alternatieven

De ESYLUX plafond-aanwezigheidsmelder DALI-2 BMS 360° PD-C360/24BMS DALI-2 EP10428210 toont zijn sterke punten overal waar aanwezigheidsgegevens en helderheidswaarden netjes in een DALI-2 omgeving moeten worden geïntegreerd. Hij is bijzonder geschikt voor kantoren, vergaderruimtes, klaslokalen, gangen, open werkruimtes en vergelijkbare zones met hoge eisen aan comfort en energie-efficiëntie.

• Voor grote detectiebereiken: Met een detectieveld van 24 m op de vloer is het model ontworpen voor grotere ruimtezones.
• Voor DALI-2 lichtconcepten: Ideaal als sensor- en invoercomponent in professionele verlichtingsinstallaties.
• Voor renovatie en uitbreiding: De drukknopingang vergemakkelijkt de integratie van klassieke bedieningspunten.
• Voor netwerkgestuurde gebouwen: Goed geschikt wanneer sensoriek in een BMS of in APC-concepten moet worden geïntegreerd.

Vergeleken met kleiner ESYLUX varianten zoals een PD-C 360/8 BMS DALI-2 ligt het centrale verschil vooral in het aanzienlijk grotere detectiebereik. De 24-uitvoering is daarom beter geschikt voor grote ruimtes, terwijl 8 m varianten vaak zinvol zijn in klein kantoren, nevenruimtes of afzonderlijke zones. Ten opzichte van APC-aanwezigheidsmelders van dezelfde fabrikant werkt dit model als BMS-invoerapparaat. APC-apparaten nemen in het systeem bovendien de besturingslogica over, terwijl BMS-melders primair sensorwaarden en commando’s leveren. Voor projecten met een centrale DALI-2 besturingsfunctie is deze scheiding bijzonder belangrijk in de planning.

Als vergelijkbare producten van ander merken komen afhankelijk van de systeemarchitectuur bijvoorbeeld DALI-2 aanwezigheidsmelders van B.E.G., Theben of Steinel in aanmerking. Essentiële verschillen liggen meestal in de systeemlogica, in het toebehoren, in de parametrering en in de rol binnen het DALI-2 netwerk. Voor de selectie moet daarom worden gecontroleerd of een apparaat bedoeld is als puur invoerapparaat, als controller of als onderdeel van een fabrikantspecifiek concept. Voor bestaande ESYLUX DALI-2 omgevingen biedt dit model het voordeel van een bijzonder harmonieuze integratie in het eigen systeemconcept.

DALI-2 sensoriek, drukknopaansluiting en meerwaarde voor moderne gebouwen

De melder combineert normconforme aanwezigheids- en helderheidsdetectie met de praktijkgerichte integratie van conventionele drukknoppen. De geïntegreerde PIR-sensor genereert DALI-2 commando’s volgens IEC 62386-303. De lichtsensor ondersteunt commando’s volgens IEC 62386-304. Via de drukknopingang kunnen klassieke drukknoppen worden aangesloten, waarvan de druk- en schakelcommando’s als DALI-2 commando’s volgens IEC 62386-301 en IEC 62386-302 worden uitgegeven. Dat creëert een hoge meerwaarde bij modernisering, retrofit en bij de planning van doorlopende bedieningsconcepten.

Daarnaast ondersteunt het apparaat een ruimteoverkoepelend lichtmanagement in combinatie met APC-aanwezigheidsmelders. Daarmee kunnen meerdere gebieden afgestemd worden geregistreerd en in een gezamenlijk lichtconcept worden geïntegreerd. Waar in plaats daarvan een koppeling aan een bovenliggend gebouwbeheersysteem gewenst is, kan de aanwezigheidsmelder ook in systemen van ander fabrikanten met DALI-2 interface worden geïntegreerd. Zo combineert het model hoge flexibiliteit met een duidelijke functie in de professionele projectomgeving.

Deze ESYLUX aanwezigheidsmelder is een doordachte oplossing voor iedereen die op zoek is naar normconforme, netwerkgestuurde en efficiënt planbare sensoriek voor DALI-2 lichtsystemen.
