Plafond-/hoekadapter voor Busch Watchdog – Hoekadapter voor bewegingssensor 6868-35 – Busch Jaeger – 2CKA006800A2560 – 4011395150955:

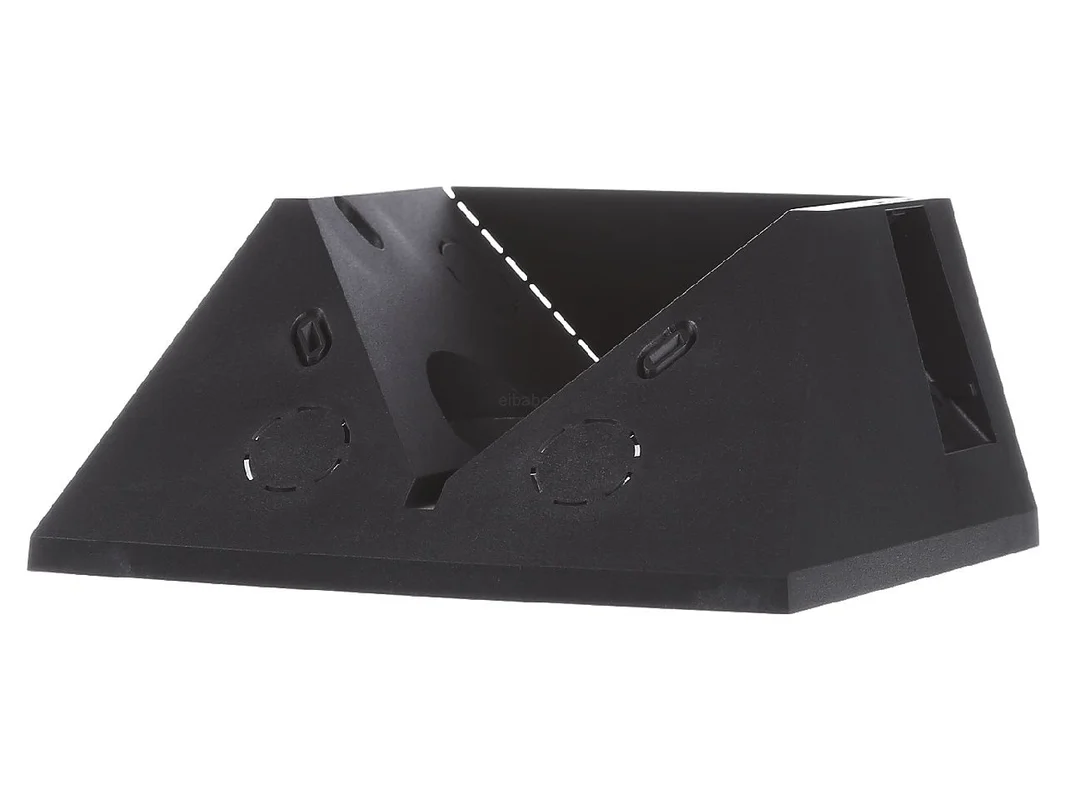

De Busch Jaeger plafond-/hoekadapter voor bewegingsmelders antraciet opbouw/inbouw 6868-35 2CKA006800A2560 is een praktisch accessoire voor de flexibele montage van geselecteerde Busch-bewaker® bewegingsmelders. Hij breidt de inbouwmogelijkheden aanzienlijk uit en maakt een nette montage op de hoek van het huis, aan de wand of onder het plafond mogelijk. Zo kan het detectiebereik gericht aan de bouwkundige situatie worden aangepast en de detectie buitenshuis merkbaar worden geoptimaliseerd.

Flexibele montage voor Busch-bewaker® MasterLINE buitenshuis

De adapter is ontworpen voor verschillende Busch-bewaker® modellen uit de MasterLINE-serie en ondersteunt zowel opbouw- als inbouwkabelvoering. Vooral op veeleisende montageplaatsen is deze oplossing praktisch wanneer bewegingsmelders niet alleen frontaal, maar ook om de hoek of aan het plafond moeten worden gericht. In combinatie met de Busch-bewaker® 280 kan bovendien de detectie van twee zijden van het huis zinvol worden ondersteund.

Producthighlights voordelen

• Veelzijdige montage: Geschikt voor hoek van het huis, wand en plafond.
• Meer speelruimte: Vergroot de hellingshoek bij Busch-bewaker® 220 en 280.
• Geoptimaliseerde detectie: Ondersteunt een betere uitlijning van de melder op oprit, ingang of gevelzone.
• Nette installatie: Geschikt voor opbouw- en inbouwkabelvoering.
• Passend bij de serie: Ontwikkeld voor compatibele Busch-bewaker® MasterLINE modellen.
• Focus op buitengebruik: Ideaal voor gebouwzones met complexe geometrie.

Typische toepassingsgebieden en montagevoordelen

• Hoeken van het huis: Zinvol wanneer twee gevelzijden bewaakt moeten worden.
• Plafondmontage: Praktisch bij overdekte ingangen, carports of doorgangen.
• wandmontage: Geschikt wanneer de melder gericht op paden of opritten moet worden uitgelijnd.
• Hellingsaanpassing: Handig bij bijzondere inbouwhoogtes of ongunstige detectiehoeken.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch Jaeger plafond-/hoekadapter voor bewegingsmelders antraciet opbouw/inbouw 6868-35 2CKA006800A2560
EAN	4011395150955
Fabrikant	Busch-Jaeger
Catalogus	Accessoires bewegingsmelders
Type	6868-35
Bestelnummer	2CKA006800A2560
Uitvoering	Plafond-/hoekadapter
Soort accessoire	Hoekadapter
Kleur	antraciet
Montageplaatsen	Hoek van het huis, wand, plafond
Kabelvoering	Opbouw of inbouw
Compatibel met	Busch-bewaker® 220 MasterLINE, 220 MasterLINE select, 220 MasterLINE premium, 280 MasterLINE, 220 MasterLINE KNX, 220 MasterLINE KNX premium
Bijzonderheid	Voor plafondmontage en voor het vergroten van de hellingshoek bij Busch-bewaker® 220/280
Toepassing	Voor de detectie van twee zijden van het huis in combinatie met Busch-bewaker® 280

Meer vrijheid bij detectiehoek, montageplaats en projectplanning

Dit accessoire toont zijn kracht telkens wanneer standaardposities voor bewegingsmelders niet volstaan. Gemonteerd op hoeken kunnen paden, opritten en gevelzones gerichter worden afgedekt. Onder het plafond geïnstalleerd ontstaat een elegante oplossing voor luifels, entreezones of overdekte terrassen. De antracietkleurige uitvoering voegt zich daarbij harmonieus in moderne gevels en donkere schakelaarprogramma’s.

• Vergemakkelijkt de vakkundige uitlijning van compatibele bewegingsmelders.
• Verbetert de dekking op gebouwhoeken en in hoekige buitenzones.
• Vermindert compromissen bij de keuze van de montageplaats.
• Ondersteunt een visueel harmonieuze en technisch nette installatie.
• Bijzonder nuttig bij modernisering en veeleisende gevels.

Binnen het Busch-Jaeger assortiment is deze plafond-/hoekadapter duidelijk gericht op toepassingen met Busch-bewaker® MasterLINE melders van de 220°- en 280°-klasse. Eenvoudige montageplaten of modelspecifieke houders lossen meestal alleen de basisbevestiging op. Deze adapter gaat verder, omdat hij zowel hoek- als plafondmontage mogelijk maakt en bovendien de hellingshoek verbetert. Dat is vooral bij brede oppervlakbewaking een duidelijk voordeel.

Vergeleken met puur hoekaccessoire voor oudere series biedt deze uitvoering een bredere toepassingsmogelijkheid, omdat zij meerdere montagemogelijkheden in één component samenbrengt. Dat bespaart planningsinspanning en vergemakkelijkt de keuze in het project.

Bij Busch-bewaker® 220 MasterLINE modellen dient de adapter vooral om het detectiebereik aan te passen aan montagehoogte en gebouwverloop. In combinatie met Busch-bewaker® 280 MasterLINE ligt de meerwaarde vooral in de betere detectie van twee zijden van het huis. Voor KNX-varianten blijft de mechanische functie gelijk, maar daar is de precieze uitlijning vaak nog belangrijker, omdat sensortechniek en gebouwautomatisering nauw samenwerken.

Terwijl standaardhouders meestal alleen directe wandmontage ondersteunen, is deze adapter beter geschikt voor projecten met complexe zichtlijnen, hoeklocaties of overdekte toegangen.

Ook fabrikanten zoals Steinel, Theben en Esylux bieden montageadapters voor buitenmelders aan. De belangrijkste verschillen liggen meestal in de vorm, de directe compatibiliteit en de afstemming op bepaalde sensorseries. Steinel zet vaak in op seriegebonden houders met focus op de designlijnen van de fabrikant. Theben biedt bij sommige buitenmelders eveneens accessoires voor hoekmontage, echter niet altijd met identieke plafondoptie. Esylux werkt vaak met modelspecifieke adapters die mechanisch alleen binnen de betreffende productfamilie passen.

Voor de praktijk is doorslaggevend: deze adapter is afgestemd op compatibele Busch-bewaker® MasterLINE modellen. Dat vereenvoudigt de montage en voorkomt pasproblemen die bij accessoires van andere fabrikanten snel kunnen ontstaan.

De adapter zelf wordt niet in ETS geparametreerd, maar is voor KNX-projecten toch relevant wanneer een Busch-bewaker® 220 MasterLINE KNX of een passende premium variant mechanisch optimaal moet worden uitgelijnd. Een goede fysieke positie verbetert de kwaliteit van de telegrammen, omdat foutieve activeringen en dode zones kunnen worden verminderd.

Praktisch gezien is het aan te bevelen de melder eerst met de adapter op de werkelijke montageplaats uit te lijnen en daarna in ETS de nalooptijd, helderheidsdrempel en het detectiebereik fijn af te stemmen. Voorbeeld: op een hoek van het huis met een zijpad kan een preciezere uitlijning ervoor zorgen dat alleen de gewenste loopzone wordt gedetecteerd. Daardoor kunnen onnodige schakelhandelingen voor buitenverlichting worden vermeden.

Een ander voorbeeld: bij plafondmontage onder een luifel moet de sensoras zo worden gekozen dat de deuropening en de aanlooproute betrouwbaar worden gedetecteerd. In ETS kan daarvoor een korte nalooptijd voor oriëntatieverlichting of een langere tijd voor entreeverlichting passend worden ingesteld. De mechanische uitlijning en de parametrering moeten altijd samen worden bekeken.

Wanneer bewegingsmelders buitenshuis exact moeten worden uitgelijnd, is deze adapter een doordachte aanvulling voor veeleisende installaties. Hij biedt meer vrijheid bij de montage, verbetert de aanpassing aan reële gebouwstructuren en ondersteunt een betrouwbare detectie aan wand, hoek of plafond. Daarmee is hij de passende keuze voor professionele projecten met Busch-bewaker® MasterLINE sensoren.
