Plaatnaadklem 503 Rapid voor dak met staande fels – Klemstuk voor montage van fotovoltaïsche pane… – Schletter Solar – 4262371510540:

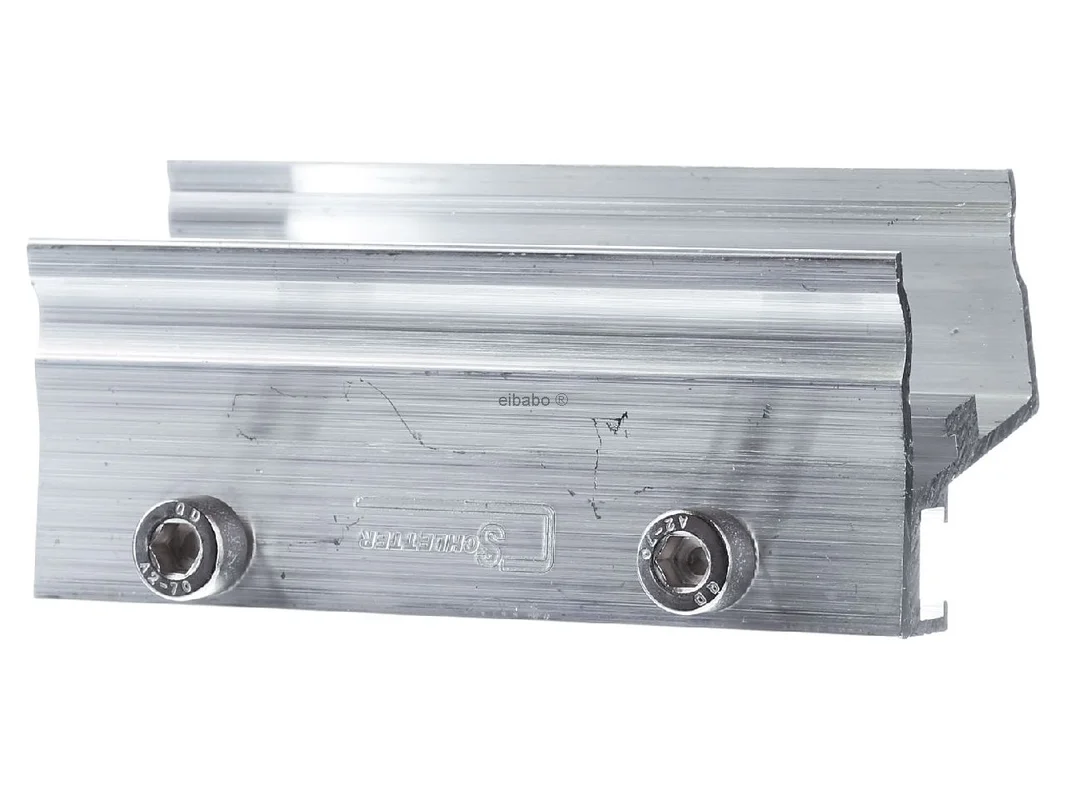

De Schletter zonne-energie felsnaadklem Rapid 503 voor staande-naaddakmontage 112001-005 is een praktische oplossing voor de veilige bevestiging van fotovoltaïsche montagesystemen op staande-naaddaken. De klem is ontwikkeld voor een snelle, stabiele en materiaalvriendelijke bevestiging aan de felsnaad en is geschikt voor veeleisende dakprojecten met hoge pasnauwkeurigheid. Dankzij de robuuste uitvoering van aluminium ondersteunt zij een duurzame montage in weer en wind.

Schletter zonne-energie felsnaadklem Rapid 503 voor veilige PV-montage op staande-naaddaken

Deze felsnaadklem is afgestemd op de eisen van moderne zonnemontage. Zij wordt aan de staande felsnaad geklemd en maakt een efficiënte integratie in professionele onderconstructies mogelijk. Haar voordeel komt vooral sterk naar voren waar dakhuid en felsnaad zoveel mogelijk ontzien moeten worden. De Rapid-uitvoering staat daarbij voor een vlotte verwerking op het dak en helpt de montagetijden te verkorten.

Producthighlights voordelen

• Geschikt voor staande-naaddaken: Ontwikkeld voor de vakkundige PV-dakbevestiging op metalen daken met staande felsnaden.
• Snelle montage: De Rapid-uitvoering ondersteunt een vlot werkproces op de bouwplaats.
• Materiaalvriendelijke klemming: De bevestiging gebeurt direct aan de felsnaad en kan het dakoppervlak gericht ontzien.
• Robuust materiaal: aluminium biedt een goede verhouding tussen sterkte, corrosiebescherming en laag eigen gewicht.
• Passend voor PV-onderconstructies: Ideaal als verbindingselement voor zonnepanelen op metalen staande-naaddaken.
• Precieze vormgeving: Ontworpen voor een veilige pasvorm en een betrouwbare krachtoverdracht aan de felsnaad.
• Te gebruiken voor schuine en platte daksystemen: Volgens de productcontext ook inzetbaar voor verschillende daksystemen in de solarsector, mits het dakmateriaal uit staande felsplaat bestaat.
• Met bevestigingsmateriaal: Geschikt voor een montagevriendelijke toepassing binnen het systeemverband.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schletter zonne-energie

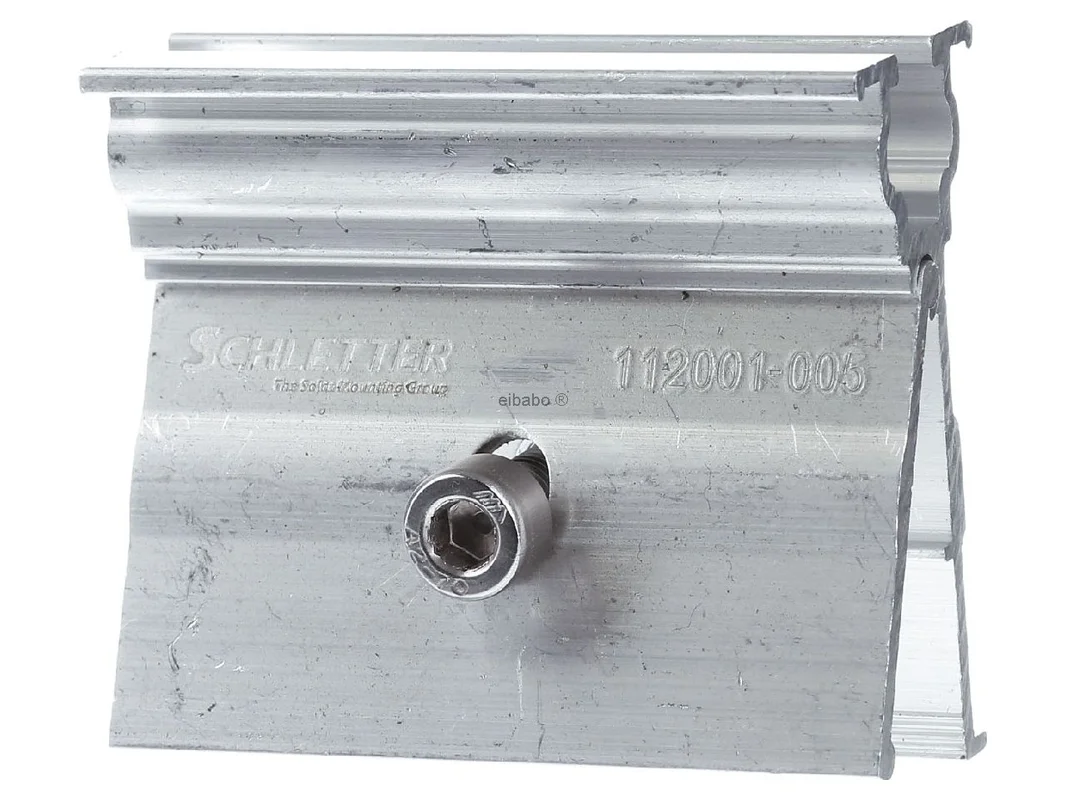

Artikelnaam	Schletter zonne-energie felsnaadklem Rapid 503 voor staande-naaddakmontage 112001-005
Artikelnummer fabrikant	112001-005
EAN	4262371510540
Catalogus	Fotovoltaïsche dakbevestiging
Producttype	Felsnaadklem
Uitvoering	Klemstuk
Geschikt voor dakmateriaal	Staande felsplaat
Verankering	klemmen
Materiaal	aluminium
Oppervlak	onbehandeld

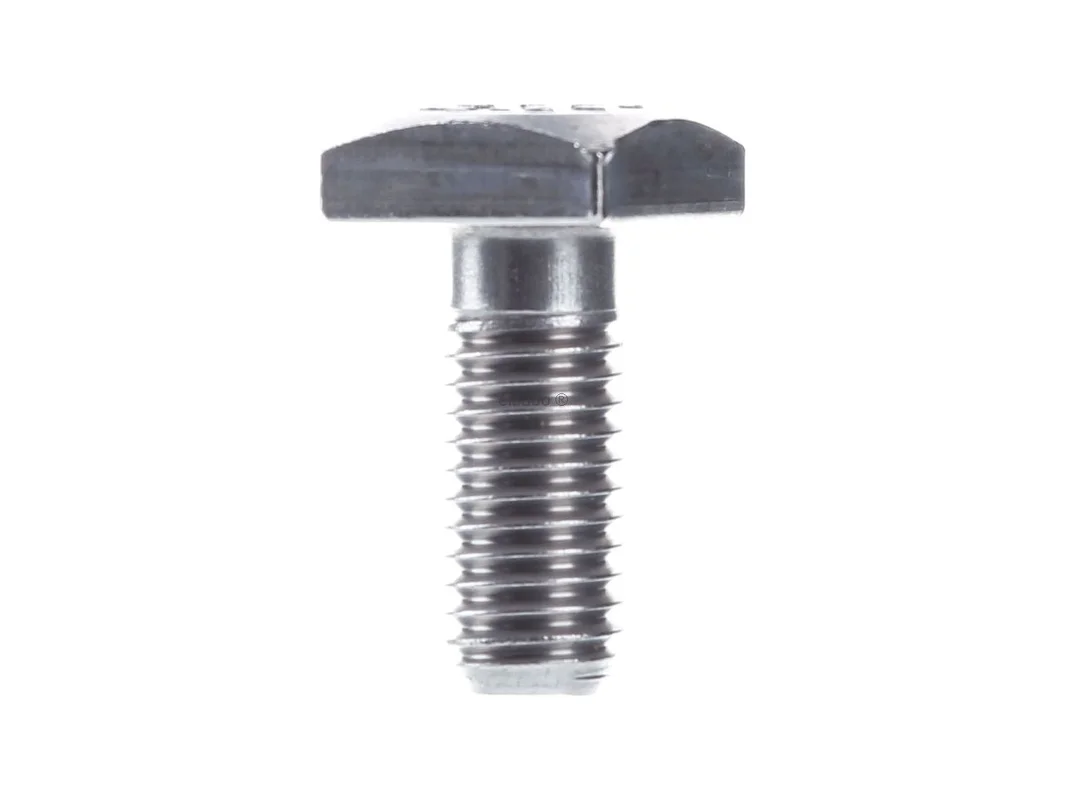

Met bevestigingsmateriaal	ja
Lengte	80 mm
Breedte	69,7 mm
Hoogte	46,2 mm
Toepassingsgebied	Staande-naaddakmontage voor fotovoltaïek

Voordelen bij montage, systeemkeuze en passende daktoepassing

In de praktijk scoort de klem met een snelle, duidelijke en nette bevestiging aan de staande felsnaad. Dat is vooral bij projecten met veel modules een echt voordeel, omdat de dakbevestiging efficiënt kan worden gepland en uitgevoerd. Vergeleken met klassieke dakhaken is bij staande-naaddaken geen typische integratie in de dakbedekking nodig. Dat kan de montage vereenvoudigen en de dakhuid gericht ontlasten.

• Hoge efficiëntie op het dak: Geschikt voor vlotte montageprocessen bij PV-projecten.
• Directe bevestiging aan de felsnaad: Ideaal bij metalen daken met staande felsgeometrie.
• Minder systeeminspanning: Afhankelijk van de opbouw kan het aantal extra onderdelen worden verminderd.
• Nette systeemintegratie: Goede basis voor rails en verdere montagestappen.
• Solide duurzaamheid: aluminium is buiten een beproefd materiaal.

Binnen het Schletter-assortiment is de Rapid 503 ontworpen voor typische toepassingen met staande felsnaden. Als voor de hand liggend alternatief geldt de felsnaadklem 504, die volgens de catalogus in het bijzonder ook geschikt is voor dubbele staande-naaddaken. Het belangrijkste verschil ligt daarmee in de dakfelsvorm en het beoogde toepassingsprofiel. Terwijl de Rapid 503 voor veel gangbare staande-naaddaken een snelle oplossing biedt, kan een 504 zinvol zijn wanneer de felsgeometrie van het dak specifiek is ontworpen voor een dubbele staande felsnaad.

Als verdere fabrikantgerelateerde vergelijkingsrichting zijn roestvrijstalen klemmen van Schletter relevant. Deze kunnen afhankelijk van daktype en projectspecificatie interessant zijn wanneer een ander materiaalconcept gewenst is. De aluminium uitvoering van de Rapid 503 zet daarentegen in op gering gewicht en montagevriendelijke hantering.

Ook andere gerenommeerde fabrikanten bieden klemmen voor staande-naaddaken aan. Vergelijkbaar zijn bijvoorbeeld systemen van K2 Systems, S-5! en Novotegra. De wezenlijke verschillen liggen meestal in klembereik, vrijgave voor felsnaden, materiaalmix en de directe compatibiliteit met de betreffende rail- en moduleklemsystemen. Vooral bij oplossingen van andere fabrikanten moet daarom worden gelet op de exacte afstemming met dakprofiel, railtype en toelating binnen het totaalsysteem.

Technisch belangrijke aanwijzingen voor een materiaalvriendelijke en veilige klemmontage

Bij de montage moet worden gelet op een vakkundig begrensd aanhaalmoment. Zo kan worden voorkomen dat plaatfelsnaden vervormd raken. Tegelijk moet de thermisch uitzetting van de platen behouden blijven, zodat het dakmateriaal bij temperatuurwisselingen vrij kan uitzetten. Dit punt is bijzonder belangrijk voor de duurzaamheid van de dakbevestiging en moet bij planning, uitvoering en eindcontrole altijd in aanmerking worden genomen.

• Aanhaalmoment gecontroleerd kiezen: Een te hoge klemkracht kan de felsnaad beschadigen.
• Felsvorm behouden: Vervorming van de plaat moet worden vermeden.
• Rekening houden met warmte-uitzetting: De plaat moet temperatuurgerelateerde bewegingen kunnen blijven uitvoeren.
• Vakkundige montage inplannen: Vooral bij PV-installaties op metalen dakbedekkingen is de juiste klemkracht een centraal kwaliteitskenmerk.

De Schletter zonne-energie felsnaadklem Rapid 503 is daarmee een sterke keuze voor professionele fotovoltaïsche montage op staande-naaddaken, wanneer snelle verwerking, veilige klemming en materiaalvriendelijke toepassing gevraagd zijn.
