Description

NH lastscheiders maat 000, 100A SV 3431.020 – Rittal – 3431020 – 4028177628724:

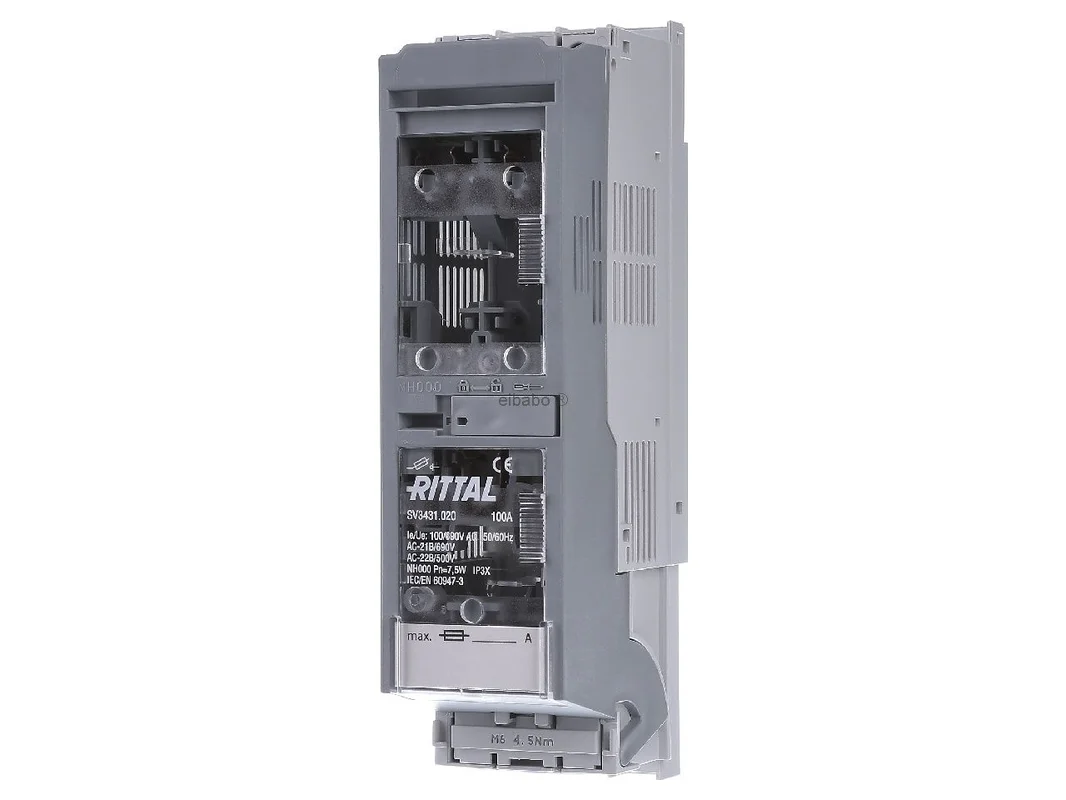

De Rittal NH-zekeringslastscheider 3-polig 100A 690V maat 000 SV 3431.020 is ontworpen voor het veilig scheiden van lasten in moderne energieverdelingen. Hij combineert een compacte bouwvorm met robuuste techniek en is geschikt voor montage op railsystemen met een hartafstand van 60 mm. Dankzij de 3-polige uitvoering, de leidinguitgang boven en de frameklem is hij een nauwkeurig passende oplossing voor gestructureerde schakelinstallaties, verdeelkasten en industriële toepassingen.

Efficiënte lastscheiding voor energieverdeling en schakelinstallaties

De zekeringslastscheider ondersteunt een nominale bedrijfsstroom van 100 A bij een nominale bedrijfsspanning van 690 V AC. De uitvoering voor NH-maat 000 is ontworpen voor compacte verdelingen waarin ruimte, duidelijke leidinggeleiding en hoge bedrijfszekerheid tellen. De behuizing van glasvezelversterkt polyamide staat voor hoge vormstabiliteit, terwijl verzilverde hardkoperen contactbanen een betrouwbare stroomgeleiding bevorderen.

Producthighlights voordelen

• 3-polige uitvoering: Geschikt voor driefasige netten in industrie en gebouwtechniek.
• 100 A nominale stroom: Passend voor veel toepassingen in de laagspanningsverdeling.
• 690 V AC: Ontworpen voor veeleisende schakel- en verdeeltaken.
• NH-maat 000: Compacte oplossing voor ruimtebesparende installatieconcepten.
• Leidinguitgang boven: Ondersteunt een duidelijke en goed planbare kabelgeleiding.
• Frameklem: Solide aansluittechniek voor een veilige integratie van de geleiders.
• Voor 60 mm rails: Ideaal voor gebruik in de RiLine-omgeving en vergelijkbare systemen.
• Robuuste materialen: glasvezelversterkt polyamide en verzilverd hardkoper voor duurzaam gebruik.
• Conforme basis: Getest volgens IEC/DIN EN 60947-3 en DIN EN 60269-2.
• Bediening aan de voorzijde: Gebruiksvriendelijk in gestructureerde kast- en veldopbouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Rittal
Artikelnaam	Rittal NH-zekeringslastscheider 3-polig 100A 690V maat 000 SV 3431.020 3431020
Artikelnummer fabrikant	3431.020
EAN	4028177628724
Catalogus	Zekeringslastscheider
Producttype	NH-zekeringslastscheider
Fabrikantprogramma	RiLine
Aantal polen	3
NH-maat	000
Nominale bedrijfsstroom	100 A
Nominale bedrijfsspanning	690 V AC, 3~
Aansluittype	Frameklem
Leidinguitgang	boven
Positie bedieningselement	voorzijde
Beschermingsgraad voorzijde	IP20
Voor railsystemen met hartafstand	60 mm
Geschikt voor rails	Hoogte 5 mm, 10 mm
Aansluiting van ronde geleiders	2,5 tot 50 mm²
Materiaal	glasvezelversterkt polyamide
Contactbanen	verzilverd hardkoper
Brandgedrag volgens UL 94	aanwezig
Kleur chassis	RAL 7035
Kleur deksel	RAL 7001
Breedte	53 mm
Hoogte	213 mm
Normen	IEC/DIN EN 60947-3, DIN EN 60269-2
Uitvoering als hoofdschakelaar	nee
Uitvoering als veiligheidsschakelaar	nee
Met zekeringbewaking	nee
motoraandrijving geïntegreerd	nee
motoraandrijving optioneel	nee

Praktische voordelen, systeemvergelijking en passende alternatieven

In het dagelijkse gebruik scoort de Rittal NH-zekeringslastscheider 3-polig 100A 690V maat 000 SV 3431.020 vooral daar waar een compacte, veilige en duidelijk gestructureerde energieverdeling gevraagd is. De combinatie van NH-maat 000, 3 polen en bovenste leidinguitgang is bijzonder zinvol voor velden met gedefinieerde kabelgeleiding naar boven. Dat vergemakkelijkt de planning in de schakelkast en kan de bedradingsweg overzichtelijk houden.

• Voordeel in de toepassing: Goed geschikt voor verdelingen met beperkte inbouwruimte en duidelijke geleidergeleiding.
• Pluspunt in het systeem: Geschikt voor 60 mm rails en daarmee goed integreerbaar in passende Rittal-systeemomgevingen.
• Robuuste basis: Het materiaalconcept is ontworpen voor industriële eisen en langdurig gebruik.
• Onderhoudsvriendelijke opstelling: Bediening aan de voorzijde ondersteunt een overzichtelijke bediening.

Binnen het Rittal-assortiment is als nabije variant vooral de uitvoering SV 3431.030 relevant. Deze is technisch zeer vergelijkbaar, maar heeft echter de leidinguitgang onder. Het wezenlijke verschil ligt dus in de richting van de bedrading. Als de kabelweg in de opbouw naar boven moet worden geleid, is de hier beschreven versie meestal de geschiktere keuze. Bij voeding of uitgang naar beneden kan de alternatieve uitvoering voordelen bieden in de opbouw.

Daarnaast zijn er bij Rittal verdere NH-zekeringslastscheiders van andere maten en deels hogere stroombereiken. Ten opzichte van grotere varianten biedt maat 000 vooral een compactere bouwvorm voor toepassingen met een lagere stroombehoefte. Grotere bouwmaten zijn eerder bedoeld voor hogere belastingen en andere ruimteverhoudingen. De keuze moet daarom gebeuren op basis van NH-maat, stroomwaarde, inbouwsysteem en gewenste leidinggeleiding.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn afhankelijk van het installatieconcept bijvoorbeeld NH-zekeringslastscheiders van Siemens, Eaton of Jean Müller. Belangrijke verschillen liggen vaak in de systeembinding, de wijze van montage, de contacttechniek en de accessoires. Bij Siemens ligt de focus vaak op de nauwe integratie in eigen verdeelsystemen. Eaton biedt afhankelijk van de serie andere opbouwvormen en bedieningsconcepten. Jean Müller is op veel gebieden sterk in NH-techniek en verdeeltoepassingen. Voor de compatibiliteit moeten altijd railmaat, NH-maat, aansluittype en inbouwpositie worden gecontroleerd.

Toepassingsgebieden en technische meerwaarde bij de planning

Deze uitvoering is een doordachte oplossing voor laagspannings-hoofdverdelingen, onderverdelingen, industriële schakelinstallaties en energieverdelingen in de machine- of installatiebouw. De bovenste leidinguitgang kan bij bepaalde veldlayouts een duidelijke scheiding van voedings- en lastzijde bevorderen. De frameklem ondersteunt een stabiele geleideraansluiting in het bereik van 2,5 tot 50 mm². Daardoor is dit model geschikt voor veel typische taken in de praktijk.

• Schakelinstallatiebouw: Voor gestructureerde energieverdeling met compacte NH-techniek.
• industrie: Geschikt voor robuuste verdelingen in productie en infrastructuur.
• Gebouwtechniek: Voor centrale of decentrale laagspanningsvelden.
• Systeemopbouw: Zinvol bij 60 mm railsystemen.
• Planningsvoordeel: Bovenste leidinguitgang voor gedefinieerde kabelgeleiding en duidelijke veldstructuur.

Samengevat is dit model een compacte, normconforme en systeemgeschikte oplossing voor veilige lastscheiding met NH-maat 000, 100 A en 690 V in professionele energieverdelingen.

Compacte SV NH-zekeringslastscheider met frameklem en leidinguitgang boven

De voorliggende uitvoering als SV NH-zekeringslastscheider in maat 000 combineert 100 A nominale stroom, 690 V bedrijfsspanning, 3-polige uitvoering, frameklem en leidinguitgang boven in één compacte eenheid. Voor gebruikers levert dit een duidelijke meerwaarde op bij de keuze: de combinatie is gericht ontworpen voor overzichtelijke verdelingen, normconforme integratie en veilige contactering. In combinatie met de geschiktheid voor passende rails en de bediening aan de voorzijde is het apparaat bijzonder interessant voor professionele toepassingen met hoge eisen aan structuur, veiligheid en montagepraktijk.
