Description

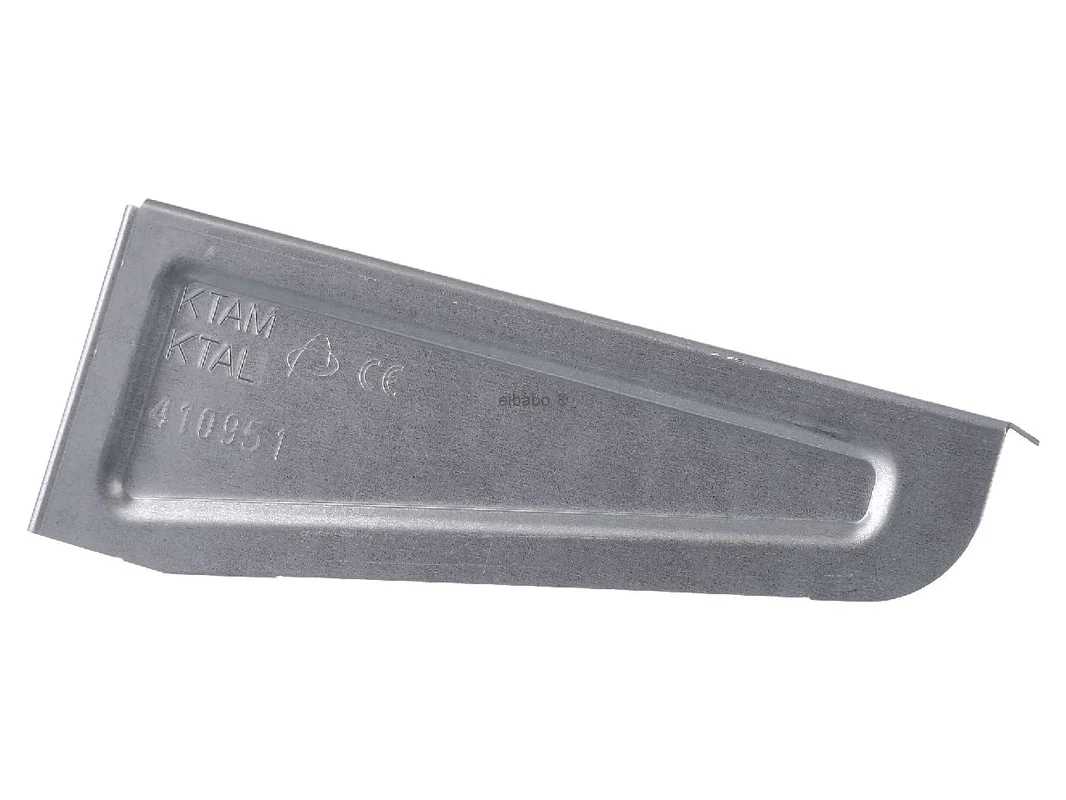

Muurbeugel – Steun voor kabel KTAM 200 – Niedax – 4013339186402:

De Niedax hangstijl- en wandconsole middelzwaar sendzimir gegalvaniseerd KTAM 200 is een veerkrachtig oplossing voor de veilige montage van kabeldraagsystemen aan wand of hangstijl. De stabiele staalconstructie met sendzimir gegalvaniseerd oppervlak combineert een hoge corrosiebescherming met een praktijkgerichte uitvoering voor professioneel gebruik in industrie, utiliteitsbouw en technische gebouwinstallaties. Met 210 mm opleglengte, 80 mm opleghoogte en een geteste draagkracht van 1,2 kN bij L/2 is de console geschikt voor veel typische draagtrajectopbouwen in de praktijk.

Niedax KTAM 200 voor veilige draagtrajectmontage

De console is ontworpen voor wand- en hangstijlmontage en ondersteunt kabeldraagsysteembreedtes van 50 tot 200 mm. De hoek van 90° zorgt voor een duidelijke, haakse geleiding van het draagtraject. Dat maakt hem de juiste keuze wanneer een nette, veerkrachtig en normconforme bevestiging vereist is. De VDE-certificering onderstreept de professionele standaard in de elektrotechnische omgeving.

Producthighlights voordelen

• Veelzijdig monteerbaar: Geschikt voor montage aan wand en hangstijl.
• Middelzware uitvoering: Goede balans tussen stabiliteit, gewicht en montagegemak.
• Geteste draagkracht: 1,2 kN bij L/2 in het systeem getest.
• Sendzimirverzinkt staal: Degelijke oppervlaktebescherming volgens DIN EN 10346.
• Praktijkgerichte afmetingen: 80 mm opleghoogte en 210 mm opleglengte.
• Voor veel draagtrajectbreedtes: Geschikt voor kabeldraagsystemen van 50 tot 200 mm.
• Duidelijke 90°-geometrie: Voor een geordende en veilige draagtrajectgeleiding.
• VDE-gecertificeerd: Voor gebruik in veeleisende elektrisch installaties.
• Montagevriendelijk: Inclusief proportioneel bevestigingsmateriaal.
• Temperatuurbestendig: Toepasbaar in het bereik van -20 tot 120 °C.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Niedax
Model	KTAM 200
EAN	4013339186402
Catalogus	Console kabeldraagsysteem
Producttype	Hangstijl- en wandconsole
Uitvoering	middelzwaar
Montagetype	Wand- en hangstijlmontage
Materiaal	Staal
Oppervlak	sendzimirverzinkt volgens DIN EN 10346
Lengte	210 mm
Breedte	40 mm
Hoogte	80 mm
Opleghoogte H	80 mm
Opleglengte L	210 mm
Hoek	90 °
Geschikt voor draagtrajectbreedte	50 tot 200 mm
Draagkracht	1,2 kN bij L/2, in het systeem getest
Veilige werklast	1200 N volgens IEC 61537
Geschikt voor functiebehoud	nee
Toepassingstemperatuur	-20 tot 120 °C
Certificering	VDE-gecertificeerd

Montagevoordelen, toepassingsprofiel en passende alternatieven

De Niedax hangstijl- en wandconsole middelzwaar sendzimir gegalvaniseerd KTAM 200 overtuigt in installaties waar een betrouwbare lastafdracht bij een compacte constructie vereist is. Door de combinatie van 210 mm opleg en 80 mm hoogte is de console zeer geschikt voor geordende kabelroutes aan wanden, stijlen en draagconstructies in technische ruimten, werkhallen, kantoorgebouwen en installatieschachten.

• Hoge praktisch toepasbaarheid: Geschikt voor veel gangbare kabelgoten en laddersystemen met een breedte van 50 tot 200 mm.
• Nette draagtrajectgeleiding: De 90°-vorm vergemakkelijkt een exacte uitlijning van de installatie.
• Degelijke bescherming: Sendzimirverzinking is goed geschikt voor droge tot normaal belaste binnenruimten.
• Montagevriendelijk: Ontworpen voor vaste wandpunten en hangstijlen, daardoor flexibele in opbouw.
• Belastbaar in het systeem: De lastopgave is in het systeem getest en biedt planners meer zekerheid.

In vergelijking met lichtere Niedax consoles biedt deze middelzware variant doorgaans meer reserves bij typische installatielasten en daarmee meer stabiliteit bij veeleisendere kabelroutes. Ten opzichte van zware consoles uit hetzelfde assortiment scoort hij met een compactere opbouw en vaak eenvoudigere handling, wanneer geen zeer hoge lasten vereist zijn. Voor standaard draagtrajecten in gebouwen is dit vaak de economischere keuze.

Binnen het Niedax-programma zijn bovendien zware consoles zoals modellen uit de KTTS-serie ontworpen voor aanzienlijk hogere lasten. Deze zijn zinvol wanneer grotere draagtrajecten, zwaardere kabelbundels of verhoogde mechanische eisen gepland zijn. De KTAM 200 is daarentegen de juiste oplossing wanneer een robuuste, maar niet overgedimensioneerde bevestiging gezocht wordt. Variants met een ander oppervlak, bijvoorbeeld voor verhoogde corrosie-eisen, kunnen afhankelijk van de projectomgeving eveneens de betere keuze zijn.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van de systeemopbouw onder ander wandconsoles van OBO Bettermann, PUK of Vergokan in aanmerking. Belangrijke verschillen liggen meestal in het type oppervlak, de vrijgegeven systeemlast, de vorm van de perforatie en de compatibiliteit met goten, ladders en accessoires van de betreft fabrikant. Voor een veilige en normconforme montage moet erop worden gelet dat consoles, verbindingsdelen en draagtraject bij voorkeur uit één afgestemd systeem afkomstig zijn.

Toepassingsgebieden en technische meerwaarden in detail

Voor blijvend veilige resultaten is een voldoende verankering in de dragende ondergrond doorslaggevend. De opgegeven draagkracht geldt alleen wanneer de bevestiging vakkundig wordt uitgevoerd of de console volgens de voorschriften aan de hangstijl wordt gemonteerd. Juist daarin ligt een belangrijke meerwaarde van dit model: het is niet alleen als klassieke wandconsole te gebruiken, maar ook ontworpen voor hangstijlmontages. Dat vergroot de inzetbaarheid in moderne kabeldraagsystemen aanzienlijk.

• Wandmontage: Ideaal voor horizontaal draagtrajecten aan beton, metselwerk of staalconstructies met passende verankering.
• Hangstijlmontage: Goed geschikt voor afgehangen draagtrajecten in technische plafonds en industriële installaties.
• Industrie en utiliteitsbouw: Voor gestructureerde leidinggeleiding in productie- en functieruimten.
• Gebouwtechniek: Geschikt voor elektra, data, besturing en voorzieningen.
• Planningszeker: Duidelijke afmetingen, gedefinieerde lastwaarden en VDE-certificering vergemakkelijken de keuze.

De Niedax KTAM 200 is een doordachte oplossing voor professionele kabeldraagsystemen wanneer compacte afmetingen, geteste lastwaarden en flexibele montage aan wand of hangstijl centraal staan.
