Description

Motorgroeprelais voor 2 motoren, 230V AC – Isolatorrelais jaloezie 4A MGR 2 – Schalk – MGR209 – 4046929401142:

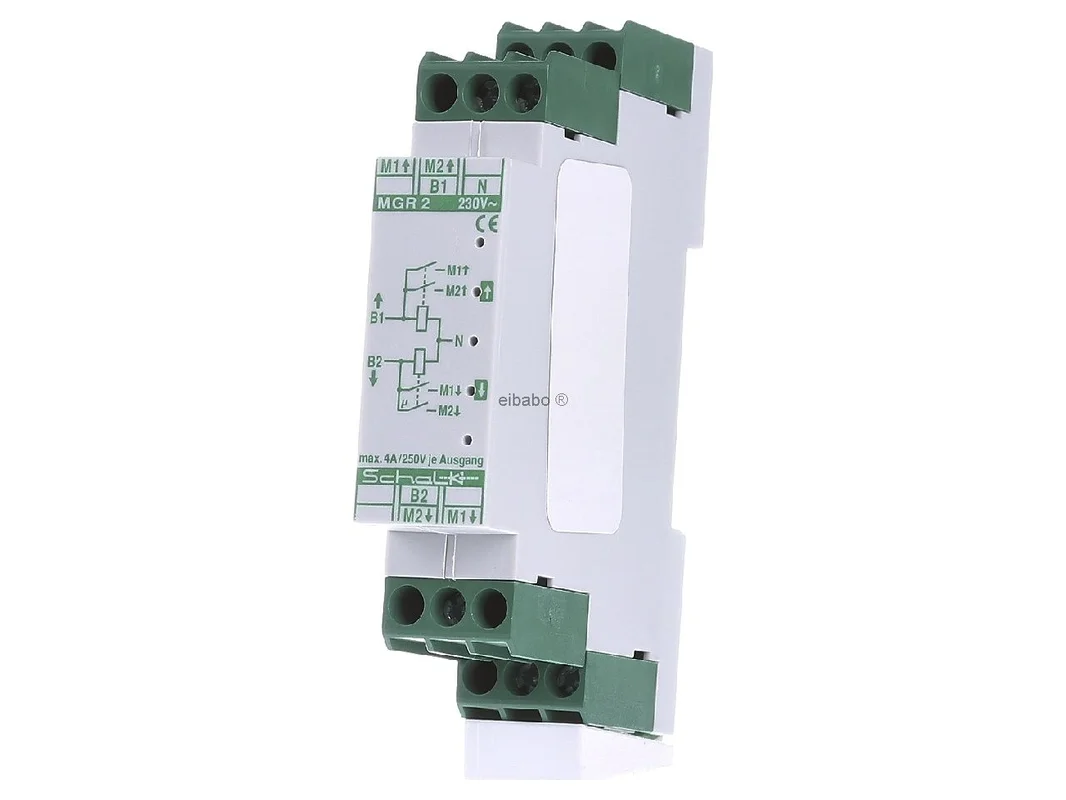

Het Schalk motorgroepsrelais MGR 2 MGR209 is de slimme oplossing wanneer twee rolluik- of jaloeziemotoren via een gemeenschappelijke besturing moeten worden bediend. Het relais maakt het mogelijk om tot 2 aandrijvingen elektrisch parallel te schakelen en helpt installaties slank, economisch en overzichtelijk te plannen. Voor moderne zonweringsinstallaties is het een praktisch component wanneer meerdere motoren synchroon en veilig moeten worden aangestuurd.

Efficiënte groepsbesturing voor rolluiken en jaloezieën

Het Schalk motorgroepsrelais voor 2 motoren 230V AC 4 maakcontacten MGR 2 MGR209 combineert een compacte bouwvorm met een duidelijke functie. De DIN-rail-inbouwvariant biedt 2 volledige OMHOOG/OMLAAG-uitgangen voor de directe aansluiting van 2 motoren. Daardoor kunnen aandrijvingen als gemeenschappelijke groep worden bediend, zonder dat voor elke motor een eigen besturing nodig is. Dat bespaart bekabelingswerk en vereenvoudigt veel toepassingen in woningbouw, utiliteitsbouw en modernisering.

Producthighlights voordelen

• Ontworpen voor 2 motoren: Ideaal voor het groeperen van maximaal 2 rolluik- of jaloeziemotoren.
• Gemeenschappelijke aansturing: Meerdere aandrijvingen kunnen comfortabel via slechts één besturing worden bediend.
• Directe motoraansluiting: 2 volledige OMHOOG/OMLAAG-uitgangen vergemakkelijken de aansluiting.
• Hoge bedrijfszekerheid: De onderlinge vergrendeling voorkomt het gelijktijdig schakelen van beide looprichtingen.
• Compacte REG-bouwvorm: Zeer geschikt voor inbouw in de verdeler.
• Economische systeemoplossing: Vermindert de behoefte aan afzonderlijke individuele besturingen.
• Geschikt voor 230V AC: Geschikt voor typische toepassingen in gebouwinstallaties.
• Nette groepsvorming: Ondersteunt een uniforme bediening van zonweringselementen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schalk
Productaanduiding	Motorgroepsrelais MGR 2
Artikelnummer fabrikant	MGR209
EAN	4046929401142
Catalogus	Scheidingsrelais jaloezie rolluik
Producttype	Motorgroepsrelais
Toepassing	Rolluik- en jaloeziebesturing
Aantal aansluitbare motoren	2
Nominale spanning	230 V AC
Frequentie	50 Hz
Contactuitvoering	4 maakcontacten
Nominale stroom	4 A
Schakelvermogen	250 V AC
Montagetype	REG
Uitgangen	2 volledige OMHOOG/OMLAAG-uitgangen
Centrale ingang	ja
Nevenschakelingang	ja
Bijzonderheid	onderlinge vergrendeling van de looprichtingen
Afmetingen	18 x 55 mm

Praktische voordelen, varianten en zinvolle alternatieven

Het Schalk motorgroepsrelais voor 2 motoren 230V AC 4 maakcontacten MGR 2 MGR209 is vooral geschikt daar waar twee aandrijvingen gezamenlijk moeten bewegen. In de praktijk profiteren planners en installateurs van een duidelijke groepslogica, een compacte module-eenheid in de verdeler en een veilige richtingsomschakeling. Dit is vooral nuttig bij gekoppelde raamelementen, naast elkaar gelegen rolluiken of jaloezieën met een uniform rijcommando.

• Meer comfort: Twee motoren reageren op één gemeenschappelijke besturing.
• Minder inspanning: Geen afzonderlijke individuele besturing per aandrijving nodig.
• Meer overzicht: Nette oplossing voor gestructureerde verdelerplanning.
• Veilige werking: De vergrendeling beschermt tegen tegengestelde rijcommando’s.
• Direct nut bij ombouw: Bestaande installaties kunnen vaak eenvoudiger worden gegroepeerd.

Binnen het Schalk-assortiment is de MGR 2 de juiste keuze wanneer precies 2 motoren in een REG-uitvoering moeten worden samengevoegd. De MGR U2 volgt hetzelfde basisidee, maar is ontworpen als inbouwvariant. Deze is geschikt wanneer de installatie dicht bij de aandrijving of in een inbouwdoos moet plaatsvinden. De MGR 4 is bedoeld voor toepassingen met maximaal 4 motoren en is daarmee de juiste optie voor grotere groepen. Wie dus twee aandrijvingen in de verdeler wil bundelen, kiest meestal voor de MGR 2. Voor verdekte montage past eerder de MGR U2, voor grotere groepen eerder de MGR 4.

In vergelijking met vergelijkbare oplossingen van ander fabrikanten zijn afhankelijk van het project onder ander apparaten van Eltako, Shelly of Finder interessant. Eltako biedt op het gebied van jaloezie- en scheidingsrelais vaak oplossingen voor klassieke installaties en automatiseringsconcepten, maar niet altijd met exact dezelfde groepslogica of bouwvorm. Shelly is vaak sterker gericht op slimme draadloze of app-koppeling en is daarom eerder geschikt voor gekoppelde systemen dan voor puur klassieke relaisgroepen. Finder staat bekend om relaitechniek, maar vereist afhankelijk van de opbouw een meer individuele samenstelling. Het Schalk MGR 2 scoort hier met een duidelijke specialisatie in de groepsbesturing van rolluik- en jaloeziemotoren in compacte REG-vorm.

Meer details over toepassing en systeemintegratie

Wanneer twee zonweringsaandrijvingen synchroon moeten werken, is een doordachte scheiding en vergrendeling in het stroompad doorslaggevend. Precies hier komt het motorgroepsrelais in beeld. Het maakt het mogelijk om tot 2 motoren elektrisch parallel te schakelen en stelt volledige OMHOOG/OMLAAG-uitgangen voor directe aansluiting beschikbaar. Daardoor ontstaat een technisch nette oplossing voor groepsbediening, retrofit en modernisering.

Extra meerwaarde biedt de combinatie van centrale ingang en nevenschakelingang. Dat vergemakkelijkt de integratie in overkoepelende besturingsconcepten en ondersteunt flexibele bedieningspunten binnen de installatie. De compacte DIN-rail-inbouwvorm met 18 x 55 mm is vooral dan voordelig wanneer er weinig ruimte in de schakelkast beschikbaar is. Zo blijft de installatie overzichtelijk, servicevriendelijk en gepast voor typische 230 V AC-toepassingen op het gebied van rolluik en jaloezie.

De Schalk MGR 2 is een doordachte oplossing voor de betrouwbare groepsbesturing van twee rolluik- of jaloeziemotoren en overtuigt met compacte bouwvorm, veilige vergrendeling en praktijkgerichte aansluitlogica.
