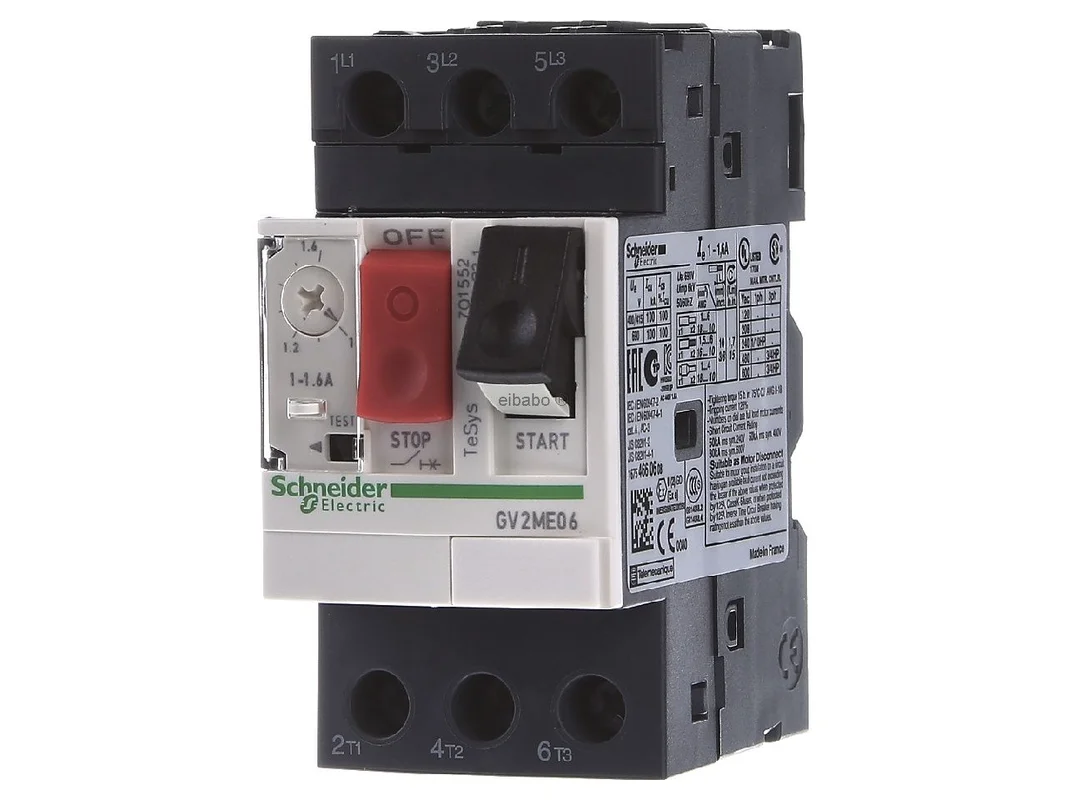

Motorbeveiligingsschakelaar 1.00-1.60A GV2ME06 – Schneider Electric – 3389110343052:

De Schneider Electric motorbeveiligingsschakelaar GV2ME06 is een compacte en praktijkgerichte oplossing voor de veilige bescherming van driefasenmotoren. Het apparaat uit de TeSys GV2-serie combineert thermische en magnetisch uitschakeling in één component en beschermt zo betrouwbaar tegen overbelasting, fase-uitval en kortsluiting. Met 3 polen, drukknopbediening en schroefaansluiting is deze motorbeveiligingsschakelaar ontworpen voor een duidelijke, snelle en onderhoudsvriendelijke inbouw in veel schakelkasten.

Schneider Electric motorbeveiligingsschakelaar GV2ME06 voor nauwkeurige motorbeveiliging

Het instelbereik van 1 tot 1,6 A maakt een nauwkeurige aanpassing aan kleiner motoren mogelijk. Daardoor is dit model bijzonder geschikt voor toepassingen waarbij betrouwbare bescherming en eenvoudige bediening gevraagd zijn. De knoppen aan de voorzijde maken direct in- en uitschakelen mogelijk. Tegelijk ondersteunt de constructie een overzichtelijke indeling in de schakelkast. De verzegelbare en vergrendelbare basisuitvoering verhoogt bovendien de veiligheid tijdens het gebruik en helpt ongewenste ingrepen te voorkomen.

Producthighlights voordelen

• Thermomagnetische bescherming: Beschermt motoren tegen overbelasting en kortsluiting in één apparaat.
• 3-polige uitvoering: Geschikt voor veel klassieke driefasetoepassingen.
• Fijne instelbaarheid: Stroombereik van 1 tot 1,6 A voor een nauwkeurige aanpassing.
• Drukknopbediening: Direct schakelen via goed bereikbare frontknoppen.
• Schroefaansluiting: Vaste en beproefde aansluiting voor veilige bedrading.
• Compacte bouwvorm: Bespaart ruimte in de schakelkast en vergemakkelijkt de planning.
• Verzegelbaar en vergrendelbaar: Meer bescherming tegen onbevoegde bediening.
• Voor AC-3 toepassingen: Geschikt voor motorische belastingen in een industriële omgeving.
• Gevoelig voor fase-uitval: Ondersteunt de bescherming van de motor ook bij kritische netfouten.
• Hoge bedrijfszekerheid: Ontworpen voor langdurig gebruik in machines en installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Model	GV2ME06
EAN	3389110343052
Catalogus	Vermogensschakelaar motorbeveiliging
Productserie	TeSys GV2
Producttype	Motorbeveiligingsschakelaar
Aantal polen	3-polig
Uitschakeltechniek	thermomagnetisch
Instelbereik	1 tot 1,6 A
Nominaal vermogen	0,55 kW bij 400 V AC-3
Nominale bedrijfsspanning	tot 690 V AC, 50/60 Hz
Nominale isolatiespanning	690 V
Stootspanningsbestendigheid	6 kV
Magnetische uitschakeling	22,5 A
Bediening	Drukknop
Aansluittype	Schroefaansluiting
Beschermingsgraad	IP20
Montage	DIN-rail mogelijk
Scheidingsfunctie	ja
Gevoelig voor fase-uitval	ja
Mechanische levensduur	100000 schakelcycli
Elektrische levensduur	100000 schakelcycli bij AC-3
Afmetingen	89 x 45 x 78,5 mm

TeSys GV2 in gebruik: voordelen, varianten en passende alternatieven

In het dagelijkse gebruik scoort de Schneider Electric motorbeveiligingsschakelaar met een zeer goede balans tussen beveiligingsfunctie, bedieningscomfort en compacte bouw. Het apparaat is geschikt voor transporttechniek, ventilatoren, pompen, klein aandrijvingen, werktuigmachines en voor veel standaardtaken in de machinebouw. Door de combinatie van overbelastingsbeveiliging en kortsluitbeveiliging kan de planningsinspanning afnemen, omdat niet meerdere afzonderlijke apparaten voor de basisfunctie nodig zijn.

• Snelle bediening: Aan en uit via frontknoppen, zeer geschikt voor service en onderhoud.
• Nauwkeurige aanpassing: Het klein stroombereik is ideaal voor motoren met een lage nominale stroomopname.
• Ruimtebesparend: De smalle bouwvorm helpt bij dicht bezette schakelkasten.
• Hoge installatieveiligheid: Vergrendelbare en verzegelbare uitvoering ondersteunt de bescherming tegen foutieve bediening.
• Systeemgeschikt: In veel toepassingen goed te combineren met contactoren en hulpcontacten uit de TeSys-familie.

In vergelijking met ander modellen uit dezelfde serie ligt het belangrijkste verschil meestal in het instelbereik van de uitschakelaar. Een GV2ME07 of GV2ME08 is bedoeld voor hogere motorstromen en wordt toegepast bij krachtigere motoren. Wie dus een klein motor nauwkeurig wil beveiligen, profiteert bij de GV2ME06 van de fijnere afstemming in het bereik van 1 tot 1,6 A. Ten opzichte van puur magnetisch beveiligingsapparaten biedt deze uitvoering bovendien een thermische bescherming bij overbelasting. Vergeleken met grotere series zoals GV3 of GV4 is dit model compacter en vooral interessant voor kleiner vermogens.

Bij vergelijkbare producten van ander fabrikanten komen vaak Siemens SIRIUS, Eaton PKZM0 of ABB MS116 in aanmerking. Deze apparaten vervullen een vergelijkbare basisfunctie, maar verschillen afhankelijk van de productserie in accessoires, inbouwsysteem, instelstappen, schakelkarakteristiek en in de samenwerking met contactoren. Voor installaties met een bestaande Schneider Electric-structuur is de GV2ME06 meestal de bijzonder passende keuze, omdat accessoires en systeemgedachte binnen de TeSys-wereld zeer goed op elkaar zijn afgestemd.

Toepassing en technische sterke punten voor klein motoren

De aangeleverde producttekst laat de kernsterktes van dit model zeer duidelijk zien: de motorbeveiligingsschakelaar is 3-pin opgebouwd, werkt met drukknopbediening en gebruikt schroefklemmen voor de aansluiting. Hij is ontworpen voor een nominaal vermogen van 0,55 kW bij 400 V volgens AC-3 en heeft een instelbereik van 1 tot 1,6 A. De geïntegreerde thermische en magnetisch uitschakelaars zorgen voor een effectieve bescherming van de motor in veel praktijkgerichte belastingssituaties.

De verzegelbare en vergrendelbare basisuitvoering biedt extra meerwaarde. Dat is vooral nuttig waar schakeltoestanden moeten worden beveiligd of ongewenste wijzigingen moeten worden voorkomen. Voor planners, onderhoudsmonteurs en schakelkastbouwers is de GV2ME06 daarmee een doordachte oplossing voor gecontroleerde en normconforme motorbeveiliging in compacte installaties.
