Description

Motorbeveiligingsrelais 1.6A-2.4A,1S1Ö – Thermisch overbelastingsrelais 1,6 … 2,4A ZE-2,4 – Eaton – 014479 – 4015080144793:

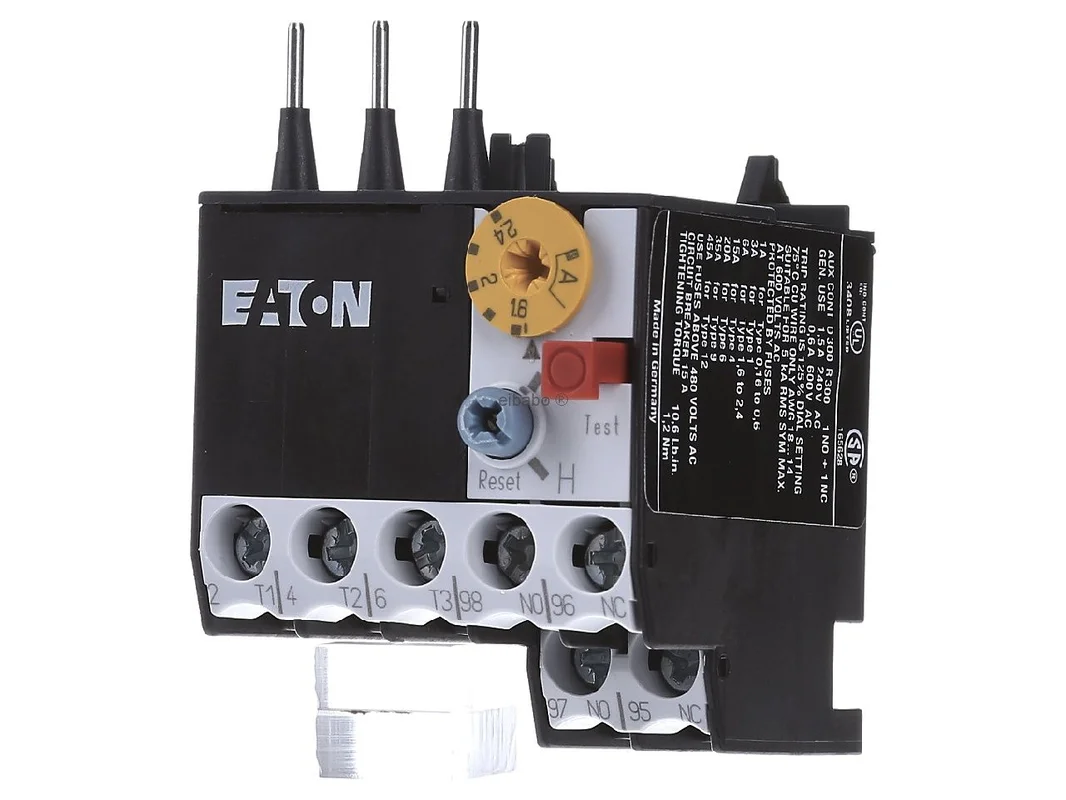

Het Eaton motorbeveiligingsrelais ZE-2,4 014479 is een thermisch overbelastingsrelais voor de veilige motorbeveiliging in compacte schakelkasten. Het beschermt aandrijvingen betrouwbaar tegen overbelasting en ondersteunt door zijn fase-uitvalgevoeligheid ook de beveiliging bij kritische netfouten. De directe montage op passende minicontactoren bespaart ruimte, vereenvoudigt de opbouw en zorgt voor een nette, praktijkgerichte oplossing in de besturingstechniek.

Eaton motorbeveiligingsrelais ZE-2,4 voor nauwkeurige overbelastingsbeveiliging op minicontactoren

Met een instelbare uitschakelstroom van 1,6 tot 2,4 A is dit motorbeveiligingsrelais geschikt voor fijn afgestemde beveiligingsconcepten in de machinebouw, in transportsystemen, ventilatiesystemen en vele andere industriële toepassingen. De combinatie van test-/uit-knop, resetfunctie voor hand- of autobedrijf en vrije uitschakeling verhoogt de bedieningsveiligheid en vergemakkelijkt onderhoud, controle en heringebruikname.

Producthighlights voordelen

• Betrouwbare motorbeveiliging: Thermische uitschakeling voor effectieve bescherming bij overbelasting.
• Instelbaar bereik: Uitschakelstroom van 1,6 tot 2,4 A voor passende afstemming op de motor.
• Fase-uitvalgevoelig: Ondersteunt de beveiliging bij uitval van een fase.
• Directe aanbouw: Voor directe montage op geschikte Eaton minicontactoren.
• Hulpcontacten geïntegreerd: 1 maakcontact en 1 verbreekcontact voor meld-, besturings- of uitschakeltaken.
• Flexibele reset: Resetknop voor hand- of autobedrijf.
• Test-/uit-knop: Vergemakkelijkt functiecontrole en service.
• Vrije uitschakeling: Voor een hoge mate van functionele veiligheid.
• Compacte bouwvorm: Goed geschikt voor ruimtebesparende schakelkasten.
• Conform normen: Ontworpen volgens IEC/EN 60947, VDE 0660 en met UL- en CSA-referentie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton motorbeveiligingsrelais met hulpcontact 1M 1V instelbare uitschakelstroom thermisch magnetic ZE-2,4 014479
Artikelnummer fabrikant	014479
EAN	4015080144793
Catalogus	Overbelastingsrelais thermisch
Serie	ZE
Producttype	motorbeveiligingsrelais / thermisch overbelastingsrelais
Type	ZE-2,4
Uitschakelstroom	instelbaar 1,6 tot 2,4 A
Uitschakelprincipe	thermisch
Fase-uitvalgevoeligheid	ja
Hulpcontacten maakcontact	1 M
Hulpcontacten verbreekcontact	1 V
Reset	Hand/Auto
Bedieningselementen	Test-/uit-knop, resetknop
Montagetype	Directe montage
Te gebruiken voor	DILEM, DIULEM/21/MV
Beschermingsgraad	IP20
Normen	IEC/EN 60947, VDE 0660, UL, CSA
Apparaatbreedte	45 mm
Apparaathoogte	65 mm
Apparaatdiepte	52 mm

Praktische voordelen, compatibiliteit en zinvolle alternatieven in de schakelkast

Dit relais is bedoeld voor toepassingen waarbij motoren in het lagere stroombereik exact beschermd moeten worden. De directe aanbouw op Eaton minicontactoren van de passende serie vermindert de bedradingsinspanning en bevordert een compacte opbouw. Dankzij 1 M en 1 V kunnen zowel meldingen als vergrendelingen of uitschakelingen eenvoudig in de besturing worden geïntegreerd.

• Geschikt voor kleine motoren: Bijzonder passend voor aandrijvingen met lage stroomopname.
• Snelle integratie: Directe combinatie met DILEM en DIULEM vergemakkelijkt de projectering.
• Onderhoudsvriendelijk: Test-/uit-knop en selecteerbare reset ondersteunen servicewerkzaamheden.
• Meer veiligheid tijdens bedrijf: De fase-uitvalgevoeligheid is bij driefasige motoren een duidelijk voordeel.

Binnen de Eaton ZE-serie onderscheiden de apparaten zich vooral door hun stroombereiken. Modellen met een kleiner instelbereik zijn zinvol wanneer zeer kleine motoren beveiligd moeten worden en een nog fijnere aanpassing nodig is. Varianten met een hoger instelbereik zijn de juiste keuze voor krachtigere motoren wanneer ZE-2,4 de benodigde nominale stroom niet meer afdekt. In de toepassing blijft het basisprincipe gelijk; de keuze richt zich vooral op de nominale motorstroom, het startgedrag en het beveiligingsconcept.

Vergeleken met motorbeveiligingsschakelaars van dezelfde fabrikant biedt een motorbeveiligingsrelais zoals dit vooral zijn kracht in de combinatie met een voorgeschakelde contactor. Dat is ideaal voor frequent schakelen, afstandsbediening en duidelijke integratie in stuurcircuits. Een motorbeveiligingsschakelaar kan daarentegen voordelen bieden wanneer daarnaast een handmatige schakelfunctie direct op het apparaat gewenst is.

Als vergelijkbare oplossingen van andere fabrikanten komen bijvoorbeeld thermisch overbelastingsrelais van Siemens uit de SIRIUS-serie, Schneider Electric uit de TeSys-serie of ABB uit de passende relaisseries in aanmerking. De belangrijkste verschillen liggen meestal in de mechanische koppeling aan de betreffende contactorserie, in het beschikbare instelbereik, in de bouwvorm en in de accessoires. Voor probleemloze compatibiliteit moet het relais altijd passen bij het beoogde contactorplatform van de fabrikant.

Toepassingsgebieden voor veilige motorwerking

• Machinebouw: Bescherming van kleine draaistroommotoren in compacte besturingen.
• Transporttechniek: Geschikt voor aandrijvingen met een duidelijk gedefinieerd nominale stroombereik.
• Ventilatie- en klimaattechniek: Voor ventilatoren en hulpaandrijvingen met contactorbesturing.
• Pompinstallaties: Voor bescherming tegen thermisch overbelasting bij continu bedrijf.
• Schakelkastbouw: Goede keuze voor ruimtebesparende motorstarters met hulpcontacten.

Normen, functies en montage zinvol samengevat

Het apparaat behoort tot het ZE-assortiment voor minicontactoren en is ontworpen volgens IEC/EN 60947 en VDE 0660. Het beschikt over een test-/uit-knop, een resetknop met hand- of autofunctie en over vrije uitschakeling. De beschermingsgraad IP20 ondersteunt de toepassing in het beschermde inbouwbereik van de schakelkast. Met 1 maakcontact en 1 verbreekcontact is het relais geschikt voor beveiligings-, meld- en besturingstaken. De directe montage op compatibele DILEM- en DIULEM/21/MV-contactors ondersteunt een snelle opbouw met hoge praktijkgerichtheid. Voor gebruikers is vooral belangrijk dat beveiligingsfunctie, bedieningscomfort en compacte integratie in één component worden gecombineerd, zonder onnodig ruimte in de schakelkast in te nemen.
