Description

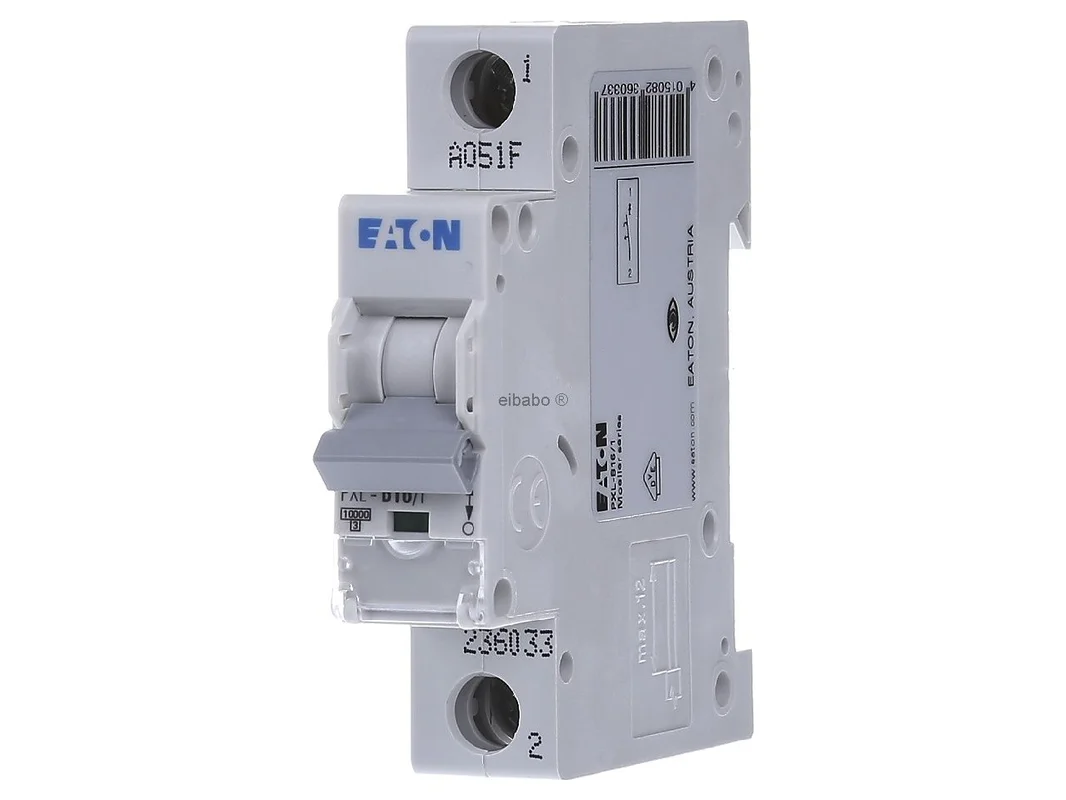

Miniatuurbeveiligingsschakelaar met opschrift B 16A, 1-polig PXL-B16/1 – Eaton – 236033 – 4015082360337:

De Eaton installatieautomaat karakteristiek B 16A 1-polig met opschriftveld PXL-B16/1 236033 is een betrouwbare oplossing voor de normconforme leidingbeveiliging in woongebouwen en commercieel gebruikte ruimtes. Met 16 A nominale stroom, B-karakteristiek en een hoog schakeltvermogen van 10 kA ondersteunt hij een veilige beveiliging van typische stroomkringen. Het geïntegreerde opschriftveld vergemakkelijkt bovendien een duidelijke toewijzing in de verdeler.

Eaton installatieautomaat PXL-B16/1 voor woningbouw en bedrijfsgebruik

Dit beveiligingsapparaat uit de PXL-serie is ontworpen voor klassieke installaties met gebruikelijke inschakelstromen. De B-karakteristiek is vooral geschikt voor stroomkringen met lagere inschakelpieken, bijvoorbeeld bij licht- en wandcontactdooskringen. Dankzij de compacte bouwvorm voor de DIN-rail en solide techniek volgens IEC/EN 60898-1 is de schakelaar een praktijkgerichte keuze voor moderne verdeelinrichtingen.

Producthighlights voordelen

• Betrouwbare leidingbeveiliging: Beschermt leidingen effectief tegen overbelasting en kortsluiting.
• B-karakteristiek: Ideaal voor typische eindstroomkringen in woning- en utiliteitsbouw.
• 16 A nominale stroom: Geschikt voor veel gangbare toepassingen in de verdeler.
• 1-polige uitvoering: Geschikt voor eenfasige stroomkringen.
• 10 kA schakeltvermogen: Hoge afschakelprestatie volgens IEC/EN 60898-1.
• Met opschriftveld: Maakt een snelle en nette markering mogelijk.
• Voor woon- en bedrijfsomgeving: Veelzijdig inzetbaar in particuliere en commerciële installaties.
• DIN-rail-montage: Snelle integratie in gangbare verdeelinrichtingen.
• Compacte bouwvorm: Bespaart ruimte in de schakelkast.
• Uitbreidbaar: Extra apparaten zijn afhankelijk van het systeem mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton installatieautomaat karakteristiek B 16A 1-polig met opschriftveld PXL-B16/1 236033
Artikelnummer fabrikant	236033
Type	PXL-B16/1
EAN	4015082360337
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Serie	PXL
Aantal polen	1-polig
Aantal beveiligde polen	1
Uitschakelkarakteristiek	B
Nominale stroom	16 A
Nominale spanning	230 V
Ontworpen voor net	230/400 V AC
Nominale isolatiespanning Ui	440 V
Nominale stootspanningsvastheid Uimp	4 kV
Nominaal schakeltvermogen	10 kA volgens IEC/EN 60898-1
Spanningstype	AC
Frequentie	50 tot 60 Hz
Stroombegrenzingsklasse	3
Overspanningscategorie	3
Vervuilingsgraad	2
Inbouwdiepte	70,5 mm
Breedte in module-eenheden	1 TE
Montagewijze	DIN-rail
Beschermingsgraad	IP20
Nulgeleider meeschakelend	nee
Geschikt voor inbouwmontage	nee
Extra apparaten mogelijk	ja
Toepassingsgebied	Woonomgeving en commerciële toepassingen

Voordelen in gebruik, passende Eaton-alternatieven en relevante marktvergelijkingen

In de praktijk scoort dit beveiligingsapparaat met een duidelijke afstemming op typische stroomkringen, eenvoudige toewijzing via het opschriftveld en sterke afschakelprestaties. De B-karakteristiek wordt vooral aanbevolen voor leidingen met lage inschakelpieken. Daaronder vallen meestal verlichting, wandcontactdooskringen en veel algemene eindstroomkringen in woning- en utiliteitsbouw.

• Praktijkgericht voor standaardkringen: Goede keuze voor klassieke verbruikers zonder hoge aanloopstromen.
• Duidelijke markering: Het opschriftveld verbetert overzicht en service in de verdeler.
• Ruimtebesparend: Met 1 TE blijft meer ruimte over voor extra beveiligings- en schakelapparaten.
• Normconforme techniek: Ontworpen volgens IEC/EN 60898-1 voor betrouwbare leidingbeveiliging.
• Flexibel in het systeem: In veel verdeelinrichtingen zinvol te combineren met andere componenten.

Binnen het Eaton-programma is deze 1-polige B16-automaat vooral geschikt wanneer één actieve geleider moet worden beveiligd. Vergelijkbare varianten uit de PXL-serie verschillen vooral in karakteristiek, aantal polen en nominale stroom. Een PXL-C16/1 is eerder geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij bepaalde motoren of inductieve belastingen. Een PXL-B10/1 is zinvol wanneer een lagere nominale stroom vereist is. Een PXL-B16/1N biedt bovendien een geschakelde nulgeleider en is bedoeld voor andere eisen in de verdeler.

Vergelijkbare producten van andere fabrikanten zijn bijvoorbeeld series van ABB, Hager of Schneider Electric. Een ABB S201-B16 wordt vaak in vergelijkbare standaardkringen toegepast. Hager MBN116 is eveneens gericht op typische woningbouwtoepassingen. Schneider Electric Acti9 iC60N B16 behoort tot de bekende alternatieven in het hogere installatie-segment. Verschillen tonen zich per serie in accessoires, klemtechniek, bouwvorm, systeemintegratie en beschikbare extra modules. Voor de keuze zijn daarom naast de kerngegevens ook de aanwezige verdeelinrichting en het gewenste apparatensysteem van belang.

Leidingbeveiliging voor 16 A stroomkringen met B-karakteristiek overzichtelijk uitgelegd

De installatieautomaat uit de PXL-serie is ontworpen als 1-polig beveiligingsapparaat voor 16 A stroomkringen en combineert een hoog afschakelvermogen met een duidelijke toepassingsfocus. De uitschakelkarakteristiek B dekt veel gebruikelijke toepassingen in woongebouwen en commercieel gebruikte objecten af. Het schakeltvermogen van 10 kA volgens IEC/EN 60898-1 onderstreept de geschiktheid voor veeleisende installaties. Door de compacte bouwvorm, de montage op de DIN-rail en het praktische opschriftveld laat de schakelaar zich netjes integreren in goed gestructureerde verdeelinrichtingen.

Een sterke keuze voor iedereen die op zoek is naar een compacte, normconforme en goed gemarkeerde installatieautomaat voor klassieke 16 A stroomkringen.
