Description

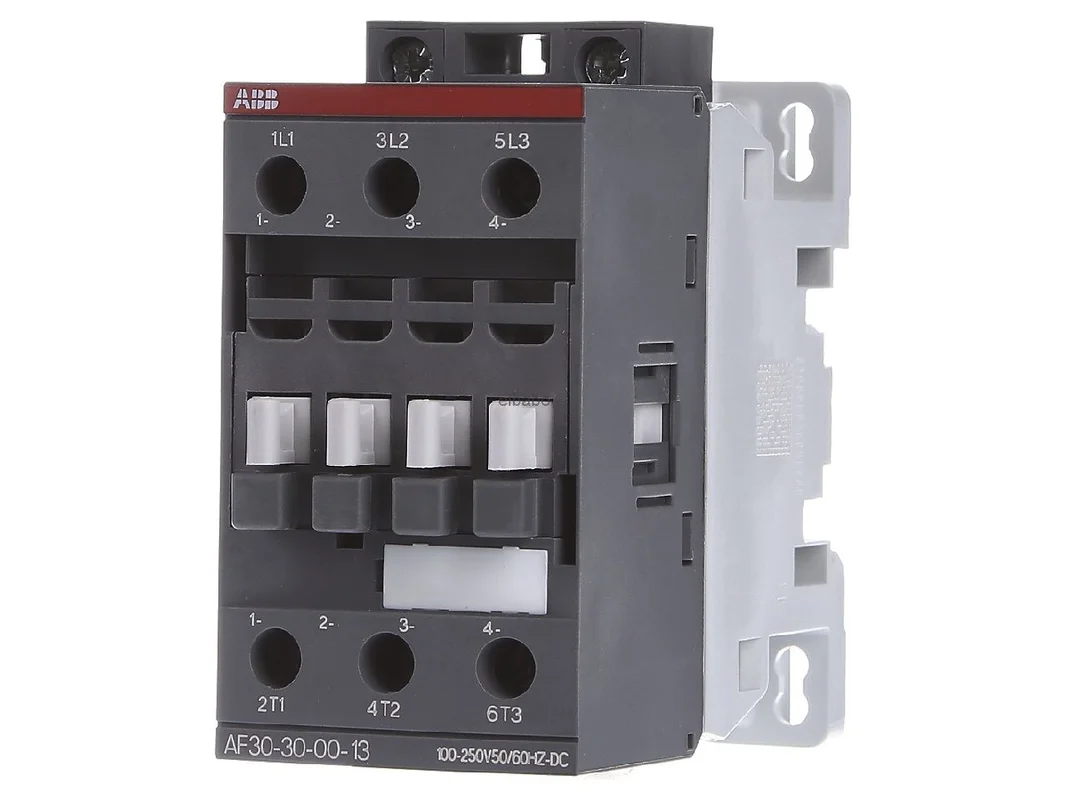

Magneetschakelaar 32A 100 … 250V AC AF30-30-00-13 – ABB – 1SBL277001R1300 – 3471523111233:

De ABB-vermogensschakelaar AF30-30-00-13 is een compacte 3-polige schakelaar voor het veilig schakelen van motoren evenals licht inductieve en niet-inductieve belastingen. De AF-serie combineert een brede AC/DC-aansturing met een hoge praktijkgerichtheid in de schakelkast. De geïntegreerde overspanningsbeveiliging vereenvoudigt de planning, verlaagt de extra inspanning en ondersteunt een betrouwbare werking in een industriële omgeving.

ABB-vermogensschakelaar AF30-30-00-13 voor flexibele besturing en compacte schakeltechniek

Met zijn brede spoelspanningsbereik van 100 tot 250 V AC/DC is deze vermogensschakelaar geschikt voor veel besturingsconcepten en vermindert hij het aantal benodigde varianten. De 3 hoofdcontacten in maakcontact-uitvoering zijn ontworpen voor efficiënte belastingsschakeling. Dankzij de schroefaansluiting is een solide bedrading mogelijk. Het apparaat is geschikt voor DIN-rail en montageplaat en is daarmee een sterke oplossing voor machinebouw, transporttechniek, HVAC en klassieke industriële installaties.

Producthighlights voordelen

• Breed stuurspanningsbereik: Eén spoel voor 100 tot 250 V AC/DC vereenvoudigt selectie, opslag en service.
• Compacte AF-serie: Ruimtebesparend formaat voor moderne schakelkasten met hoge functiedichtheid.
• 3-polige maakcontacten: Geschikt voor het schakelen van vermogenskringen met motoren en andere standaardbelastingen.
• Geïntegreerde overspanningsbeveiliging: Geen extra blusmodule nodig, minder inspanning bij planning en installatie.
• Schroefaansluiting: Beproefde aansluitmethode voor stevige bevestiging en goede onderhoudbaarheid.
• Flexibele montage: Geschikt voor DIN-rail en directe bevestiging op montageplaat.
• industriegeschikte constructie: Ontwikkeld voor robuuste schakeltaken in machine- en installatiebouw.
• Uitbreidbaar met accessoires: Uit te breiden met hulpcontacten, tijdelementen, bedradingshulpen en vergrendelingselementen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	ABB-vermogensschakelaar 3-polig 30A 3S 100-250V AC/DC schroefaansluiting AF30-30-00-13 1SBL277001R1300
Artikelnummer fabrikant	1SBL277001R1300
Type	AF30-30-00-13
EAN	3471523111233
Catalogus	Vermogensschakelaar AC-schakelend
Producttype	Vermogensschakelaar
Serie	AF
Aantal polen	3-polig
Hoofdcontacten	3 maakcontacten
Nominale stroom	30 A
Stuurspanning	100 tot 250 V AC/DC
Aansluitwijze	Schroefaansluiting
Montagewijze	DIN-rail of montageplaat
Typisch AC-3 vermogen	tot 15 kW
Typische AC-3 stroom	tot 32 A
Typische AC-1 stroom	tot 50 A
Overspanningsbeveiliging	geïntegreerd
Hulpcontacten	achteraf monteerbaar
Normverwijzing	Spiegelcontacten volgens IEC 60947
Toepassingsgebied	motoren, licht inductieve en niet-inductieve belastingen

Flexibele aansturing, sterke praktische voordelen en passende alternatieven voor veel schakeltaken

In de praktijk scoort de schakelaar met een zeer brede stuurspanning. Dat is vooral nuttig wanneer in installaties verschillende stuurniveaus voorkomen of internationale machineconcepten worden gerealiseerd. De geïntegreerde bescherming tegen overspanning bespaart extra componenten en houdt de bedradingsinspanning laag. Zo ontstaat een nette, servicevriendelijke oplossing voor besturingen met hoge eisen aan beschikbaarheid en overzicht.

• Minder varianten op voorraad: Het brede spoelbereik vervangt vaak meerdere klassieke spoeluitvoeringen.
• Eenvoudigere planning: Extra onderdelen voor de spoelschakeling zijn in veel gevallen niet nodig.
• Meer veiligheid in de stuurkring: Achteraf monteerbare verbreekhulpcontacten zijn uitgevoerd als spiegelcontacten.
• Goede uitbreidbaarheid: Accessoires voor tijdfunctie, vergrendeling en bedrading vullen het apparaat praktijkgericht aan.

Binnen het ABB-assortiment is dit model ideaal wanneer een 3-polige schakelaar met 30 A en universele AC/DC-spoel gevraagd is. Kleinere varianten van de AF-serie zijn zinvol wanneer lagere belastingen worden geschakeld en inbouwruimte en kosten verder moeten dalen. Grotere modellen uit dezelfde serie zijn daarentegen geschikt voor hogere motorstromen of grotere reserves in bedrijf. Het wezenlijke verschil ligt meestal in schakelvermogen, stroomdraagvermogen en deels ook in het aantal voorgemonteerde hulpcontacten.

Vergeleken met ABB-uitvoeringen met een smaller spoelvenster biedt de AF-serie meer flexibiliteit bij de aansturing. Ten opzichte van speciale varianten met reeds geïntegreerde hulpcontacten blijft dit apparaat bewust slank en open voor uitbreiding naar behoefte. Dat is voordelig wanneer de exacte contactcombinatie pas tijdens de projectering wordt vastgelegd.

Als vergelijkbare producten van andere fabrikanten komen bijvoorbeeld Siemens SIRIUS-schakelaars van vergelijkbare vermogensklasse, Schneider Electric TeSys D en Eaton DILM-modellen in aanmerking. Siemens scoort vaak met brede integratie in SIRIUS-systemen, Schneider met het zeer wijdverbreide TeSys-platform en Eaton met robuuste standaardtechniek in de machinebouw. Bij de keuze zijn vooral spoelbereik, accessoiressysteem, bouwvorm en de gewenste integratie in bestaande schakelkasten doorslaggevend. Directe uitwisselbaarheid moet altijd worden gecontroleerd aan de hand van aansluitschema, inbouwmaat en applicatie.

Toepassingsgebieden

• Machinebouw: Voor motorstarters, hulpaandrijvingen en algemene schakeltaken.
• Transporttechniek: Geschikt voor aandrijvingen in transport- en toevoersystemen.
• HVAC: Geschikt voor ventilatoren, pompen en andere belastingen in gebouwtechniek.
• Industriële installaties: Voor schakelkasten met flexibele stuurspanningen en duidelijke structuur.
• Energie- en stuurverdelers: Zinvol bij gestandaardiseerde en servicevriendelijke concepten.

Compacte AF-techniek met breed spoelvenster en slim accessoireconcept

De 3-polige AF30-schakelaars staan voor een compacte bouwvorm met AC/DC-aansturing en een zeer breed spanningsbereik van de spoel. Binnen de serie dekken weinig spoelen veel besturingsbereiken af, wat selectie en reserveonderdelenbeheer duidelijk vereenvoudigt. Het apparaat schakelt vermogenskringen met motoren evenals licht inductieve of niet-inductieve belastingen betrouwbaar en economisch.

Een bijzondere meerwaarde ligt in de geïntegreerde overspanningsbeveiliging. Daardoor zijn in veel toepassingen geen extra blusmodules nodig. Dat bespaart ruimte, vermindert de bedradingsinspanning en ondersteunt een nette schakelkastplanning. Daarnaast is er een breed accessoireprogramma beschikbaar, bijvoorbeeld met hulpcontacten, tijdelementen, bedradingshulpen en vergrendelingselementen. Zo kan de oplossing gericht aan de betreffende besturingstaak worden aangepast, zonder onnodige complexiteit op te bouwen.

Deze ABB-vermogensschakelaar is een doordachte keuze voor gebruikers die compacte schakeltechniek, flexibele AC/DC-aansturing en hoge geschiktheid voor dagelijks gebruik in industriële toepassingen zoeken.
