Description

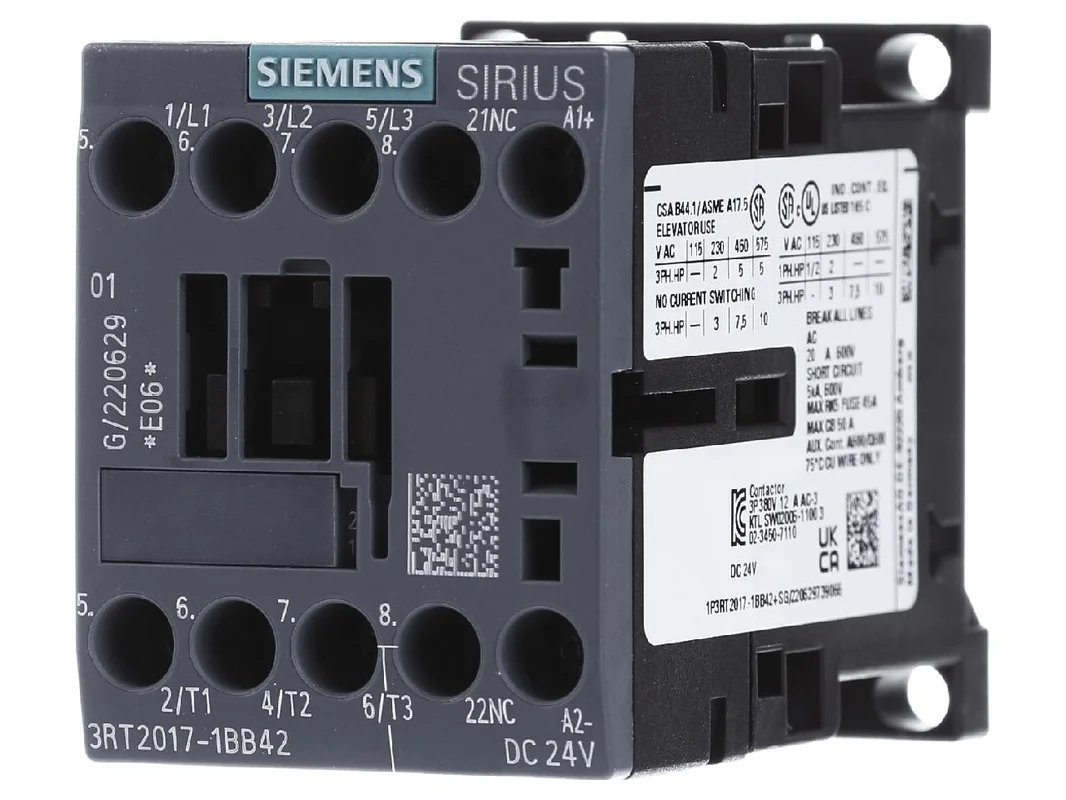

Magneetschakelaar 24DC 5.5KW/400V,1NC 3RT2017-1BB42 – Siemens – 4011209785007:

De Siemens vermogenscontactor 3RT2017-1BB42 is een compacte en veerkrachtig oplossing voor het veilig schakelen van motoren in de industrie, machinebouw en schakelkasttechniek. Met 3 polen, AC-3e/AC-3 tot 12 A, een DC-stuurspanning van 24 V en een geïntegreerd verbreek-hulpcontact is deze SIRIUS contactor geschikt voor nauwkeurige besturingstaken bij hoge bedrijfszekerheid. De bouwgrootte S00 combineert sterke schakelprestaties met een ruimtebesparende opbouw en eenvoudige integratie in moderne installaties.

Siemens vermogenscontactor voor nauwkeurige motorbesturing en compacte schakelkasten

Deze vermogenscontactor is ontworpen voor het betrouwbaar schakelen van draaistroommotoren en overtuigt door een robuuste uitvoering met schroefaansluiting. De frontzijdige aansluitpositie vergemakkelijkt de bedrading in de schakelkast en ondersteunt een nette, servicevriendelijke montage. Door het geïntegreerde 1 verbreek-hulpcontact kan de stuurkring compact worden opgebouwd, zonder vanaf het begin extra componenten te hoeven inplannen.

Als onderdeel van het Siemens SIRIUS-systeem past het apparaat in veel afgestemde schakel- en beveiligingsconcepten. Dat is een duidelijk voordeel bij de planning van verbruikersafgangen, omdat contactor, overbelastingsrelais en ander accessoires zinvol met elkaar kunnen worden gecombineerd. Voor veel toepassingen is daarmee een efficiënte en goed schaalbare oplossing mogelijk.

Producthighlights voordelen

• Betrouwbaar motorschakelen: Ontworpen voor AC-3e/AC-3 tot 12 A en 5,5 kW bij 400 V.
• Compacte bouwgrootte S00: Bespaart ruimte in de schakelkast en vergemakkelijkt dichte opbouwen.
• 24 V DC spoel: Goed geschikt voor veel gangbare stuurstroomkringen in machines en installaties.
• Geïntegreerd verbreekcontact: 1 verbreek-hulpcontact verminderd de inspanning in de basisopbouw.
• Schroefaansluiting: Beproefde techniek voor een vaste en duidelijk gestructureerde bedrading.
• 3-polige uitvoering: Geschikt voor het schakelen van typische draaistroomaandrijvingen.
• Hoge contactbetrouwbaarheid: Voor stabiele schakelprocessen in industriële toepassingen.
• Systeemgeschikt: Onderdeel van het SIRIUS modulair systeem voor flexibele combinatie met passende componenten.
• Klimaatbestendige uitvoering: Ontworpen voor veeleisende toepassingsomgevingen.
• Wereldwijd inzetbaar: Geschikt voor veel markten dankzij brede Internationale goedkeuringen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productreeks	SIRIUS 3RT2
Artikelnaam	Vermogenscontactor
Artikelnummer fabrikant	3RT2017-1BB42
Alternatieve schrijfwijze	3RT20171BB42
EAN	4011209785007
Catalogus	Vermogenscontactor AC-schakelend
Aantal polen	3-polig
Toepassingscategorie	AC-3e / AC-3
Nominale bedrijfsstroom	12 A
Motorvermogen bij 400 V	5,5 kW
Stuurspanning	24 V DC
Hulpcontacten	1 verbreekcontact
Aansluitwijze	Schroefaansluiting
Bouwgrootte	S00
Hoofdcontacten	3 maakcontacten
Nominale isolatiespanning	690 V
Stootspanningsvastheid	6 kV
Mechanische levensduur	typisch tot 30.000.000 schakelcycli
Bedrijfstemperatuur	ca. -25 tot +60 °C
Klimaatbestendig	ja
Normen en goedkeuringen	o.a. IEC, UL/CSA
Montage	voor schakelkast, frontzijdig goed bedraadbaar

Sterke punten binnen het SIRIUS-systeem en zinvolle alternatieven voor motorstarters

In het dagelijkse gebruik scoort de Siemens vermogenscontactor met zijn duidelijke focus op compacte motorstarters en betrouwbare lastschakelingen. De bouwgrootte S00 is ideaal wanneer er in de schakelkast weinig ruimte beschikbaar is, maar toch een nette en krachtige oplossing vereist is. Het geïntegreerde verbreekcontact helpt bij meld-, vergrendelings- of veiligheidsfuncties in de stuurkring. In combinatie met passende overbelastingsrelais en accessoires uit de SIRIUS-familie ontstaat een afgestemde verbruikersaftakking met minder planningsinspanning.

• Voordeel in de toepassing: Zeer goed geschikt voor motoruitgangen met 24 V DC-besturing.
• Pluspunt bij de bedrading: Frontaansluitingen verbeteren de toegankelijkheid in de schakelkast.
• Systeemvoordeel: Combineerbaar met passende overbelastingsrelais, hulpcontactschakelaars en functiemodules.
• Vereenvoudiging van de opbouw: Het geïntegreerde hulpcontact verminderd de behoefte aan extra onderdelen.
• Praktijkgerichte inzet: Geschikt voor transporttechniek, pompen, ventilatoren, klein machines en algemene aandrijftaken.

Vergeleken met vergelijkbare Siemens-apparaten uit dezelfde familie ligt het verschil vaak in spoelspanning, contactuitrusting en aansluitwijze. Varianten met 1 maakcontact in plaats van 1 verbreekcontact zijn eerder geschikt voor meldsignalen met vrijgavefunctie. Uitvoeringen met veerklemaansluiting zijn interessant wanneer snelle en trillingsbestendige bedrading gevraagd is. Grotere bouwgroottes binnen de 3RT2-reeks worden dan ingezet wanneer hogere motorstromen of meer vermogensreserve nodig zijn.

Ten opzichte van kleiner Siemens-contactors voor lagere belastingen biedt deze 12-A-versie meer reserves voor typische 5,5-kW-toepassingen bij 400 V. In tegenstelling tot grotere modellen blijft hij echter bijzonder compact en daarmee ideaal voor verdichte kastlayouts. Wie binnen dezelfde serie een ander besturingslogica nodig heeft, vindt vergelijkbare varianten met een afwijkende hulpcontactcombinatie of ander bedieningsspanning.

Vergelijkbare producten van ander fabrikanten zijn afhankelijk van het project bijvoorbeeld reeksen van Schneider Electric TeSys D, ABB AF of Eaton DILM. Schneider Electric is vaak sterk in brede variantenveelheid en klassieke machinebouw. ABB AF onderscheidt zich vaak door een breed stuurspanningsbereik bij bepaalde series. Eaton DILM wordt vaak gekozen voor robuuste standaardtoepassingen. Voor de directe selectie moeten echter steeds spoelspanning, hulpcontacten, bouwvorm, aansluitwijze en de afstemming op aanwezige accessoires worden gecontroleerd.

Toepassingsgebieden en meerwaarde voor planning, montage en bedrijf

De vermogenscontactor is ontworpen voor veel klassieke motortoepassingen in industrie en gebouwtechniek. Hij schakelt belastingen betrouwbaar, ondersteunt compacte besturingsconcepten en kan in gestandaardiseerde schakelkastoplossingen worden geïntegreerd. Dankzij zijn systeemgerichte ontwerp is hij zowel geschikt voor nieuwe installaties als voor de gerichte modernisering van bestaande besturingen.

• Machinebouw: Voor motorstarters in compacte machines en productie-eenheden.
• Transporttechniek: Geschikt voor aandrijvingen van banden, rollenbanen en toevoereenheden.
• Pompen en ventilatoren: Solide oplossing voor typische aandrijvingen in voorzieningen en techniek.
• Schakelkastbouw: Ruimtebesparend, goed toegankelijk en overzichtelijk te bedraden.
• Automatisering: Geschikt voor besturingen met 24 V DC in een industriële omgeving.

Extra meerwaarde biedt de integratie in het Siemens SIRIUS-systeem. De 3RT2-contactors zijn ontworpen voor afgestemde componenten en kunnen veelzijdig worden gecombineerd met ander apparaten in de verbruikersaftakking. Veel apparaatcombinaties zijn af fabriek getest, wat de planning vereenvoudigt en de samenwerking in de opbouw verbetert. Afhankelijk van de toepassing is ook een passende koppeling met de besturing mogelijk, bijvoorbeeld in klassieke bedrading of binnen moderne automatiseringsstructuren. Aanvullende accessoires zoals hulpcontactschakelaars, uitschakelaars, verbindingsmodules of functiemodules helpen om de bedradingsinspanning te verminderen en de schakelkast overzichtelijk te houden. Zo ontstaat een efficiënte, praktijkgerichte oplossing voor duurzame motorbesturingen met een hoog integratievermogen.
