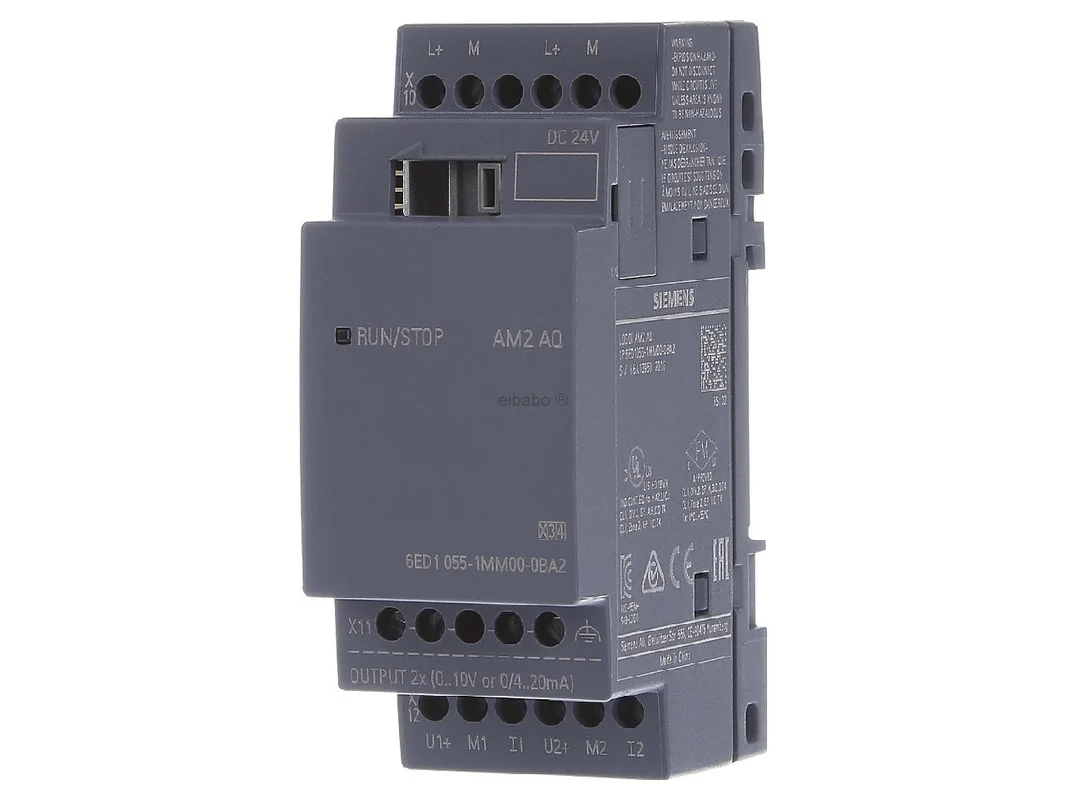

LOGO8 ext. Module 2AA – PLC analoge I / O-module 0 In / 2 uit 6ED1055-1MM00-0BA2 – Siemens – 4034106029531:

De Siemens logische module analoge uitgang uitbreidingsmodule 2-voudig 24V DC 6ED1055-1MM00-0BA2 is de juiste keuze wanneer een LOGO! 8 besturing moet worden uitgebreid met nauwkeurige analoge uitgangen. De module beschikt over twee analoge uitgangen en is geschikt voor het uitsturen van 0 tot 10 V en 0/4 tot 20 mA. Daarmee kunnen veel regel-, stuur- en meldtaken in de gebouw- en klein automatisering doelgericht worden uitgevoerd.

Nauwkeurige analoge uitgang voor LOGO! 8 toepassingen

De compacte uitbreidingsmodule vult bestaande LOGO! 8 systemen aan met twee vrij bruikbare analoge uitgangen. Zo kunnen bijvoorbeeld frequentieregelaars, regelventielen, displays of ander apparaten met spannings- of stroomsignaal netjes worden aangestuurd. De voeding met 24 V DC en de montage op de 35-mm-DIN-rail maken integratie in schakelkasten eenvoudig en praktijkgericht. Door de duidelijke afstemming op LOGO! 8 past de module ideaal in moderne automatiseringsoplossingen met weinig ruimtebehoefte en hoge eisen aan flexibiliteit.

Producthighlights voordelen

• 2 analoge uitgangen: Ideaal voor de gerichte uitbreiding van een LOGO! 8 besturing.
• Flexibele signaalsoorten: Ondersteunt 0 tot 10 V en 0/4 tot 20 mA.
• Voor 24 V DC: Geschikt voor veel gangbare toepassingen in de automatisering.
• Compacte bouwvorm: Bespaart ruimte in de schakelkast.
• DIN-railmontage: Snelle en nette installatie op een 35 mm montagerail.
• Nauwkeurige uitgang: Geschikt voor regel-, besturings- en setpointtaken.
• Naadloze LOGO! 8 integratie: Ontwikkeld voor gebruik in het Siemens LOGO! systeem.
• Veelzijdig inzetbaar: Voor HVAC, lichttechniek, watertechniek en klein procestaken.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Logische module analoge uitgang uitbreidingsmodule 2-voudig 24V DC
Artikelnummer fabrikant	6ED1055-1MM00-0BA2
Alternatieve schrijfwijze	6ED10551MM000BA2
EAN	4034106029531
Catalogus	Analoog IO-module
Productreeks	LOGO! 8
Moduletype	LOGO! AM2 AQ uitbreidingsmodule
Voedingsspanning	24 V DC
Aantal analoge uitgangen	2
Analoge ingangen	0
Uitgangssignaal spanning	0 tot 10 V
Uitgangssignaal stroom	0/4 tot 20 mA
Resolutie	10 Bit
Montagetype	35 mm DIN-rail
Bouwbreedte	35,5 mm
Hoogte	90 mm
Diepte	58 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	0 °C tot 55 °C
Normreferentie	ontwikkeld volgens IEC 61131

Voordelen, systeemuitbreiding en zinvolle alternatieven

De Siemens logische module analoge uitgang uitbreidingsmodule 2-voudig 24V DC scoort vooral daar waar van een compacte LOGO! 8 besturing een nog veelzijdiger automatiseringssysteem moet worden gemaakt. Twee analoge uitgangen vormen de basis voor traploze regelwaarden, bijvoorbeeld bij ventilatie, verwarming, pompen, kleppen of bij de aansturing van extern regelaars en aandrijvingen. In tegenstelling tot digitaal modules, die alleen schakeltoestanden uitgeven, maakt deze module een fijn afgestemde signaalverwerking mogelijk voor nauwkeurigere processen.

Binnen het Siemens LOGO! systeem onderscheidt de AM2 AQ zich duidelijk van modules zoals de LOGO! AM2. De AM2 dient voor het registreren van analoge ingangssignalen, terwijl de AM2 AQ analoge uitgangssignalen beschikbaar stelt. Wie dus sensorwaarden wil opnemen, heeft een ingangsmodule nodig. Wie daarentegen setpoints of stuurwaarden wil uitgeven, kiest voor deze uitgangsmodule. Ten opzichte van digitaal uitbreidingen zoals DM-modules ligt de focus hier niet op aan of uit, maar op een traploze aansturing.

Bijzonder interessant is de modulair uitbreidingsreserve van het LOGO! 8 platform. Een LOGO! 8 basiseenheid kan met passende uitbreidingen zeer individueel worden uitgebouwd. Zo zijn afhankelijk van de opbouw tot 24 digitaal ingangen, 20 digitaal uitgangen, 8 analoge ingangen en 8 analoge uitgangen mogelijk. Daarmee is het systeem niet alleen geschikt voor eenvoudige schakeltaken, maar ook voor meer veeleisende klein besturingen met analoge signaaltechniek.

Vergelijkbare producten van ander fabrikanten moeten afhankelijk van de systeemomgeving worden beoordeeld. Uit het gebied van klein besturingen zijn bijvoorbeeld analoge uitgangsmodules voor Schneider Electric Zelio Logic, Eaton easy of Omron Zen bekend. Het wezenlijke verschil ligt meestal in de systeembinding. Deze alternatieven zijn in de regel niet direct compatibel met Siemens LOGO! 8 en vereisen het betreft basissysteem van de fabrikant. Voor gebruikers die al met LOGO! 8 werken, is de Siemens module daarom meestal de technisch nette en economische oplossing.

Toepassingsgebieden en meerwaarde in de schakelkast

• Gebouwautomatisering: Voor ventilatie, verwarming, kleppen en actuatoren.
• Water- en pomptechniek: Voor het opgeven van toerental of stuurwaarden.
• Licht- en energiebesturing: Voor analoge setpoints in geschikte systemen.
• Kleine procesinstallaties: Voor het uitsturen van gedefinieerde spannings- of stroomsignalen.
• Machinegebonden besturing: Voor compacte automatiseringstaken met LOGO! 8.

De module is een sterke oplossing voor iedereen die een Siemens LOGO! 8 wil uitbreiden met twee nauwkeurige analoge uitgangen en zijn besturing flexibel, compact en praktijkgericht wil uitbouwen.

Flexibele LOGO! uitbreiding voor analoge uitgangen

Met de LOGO! AM2 AQ kan een bestaande LOGO! configuratie doelgericht en naar behoefte worden uitgebreid. De module behoort tot de uitbreidingen waarmee Siemens de modulair uitbouw van LOGO! 8 zeer flexibele vormgeeft. Afhankelijk van het project kunnen verschillende digitaal en analoge in- en uitgangen worden toegevoegd. Zo ontstaat uit een compacte basiseenheid een oplossing op maat voor concrete automatiseringstaken. Juist bij installaties met gemengde signaalsoorten biedt deze structuur een hoge praktisch meerwaarde, omdat alleen de daadwerkelijk benodigde functies worden toegevoegd.
