Lijnconnector recht – Connector sensor-actuator CA 6 LS – Hirschmann – 934126100 – 4002044182106:

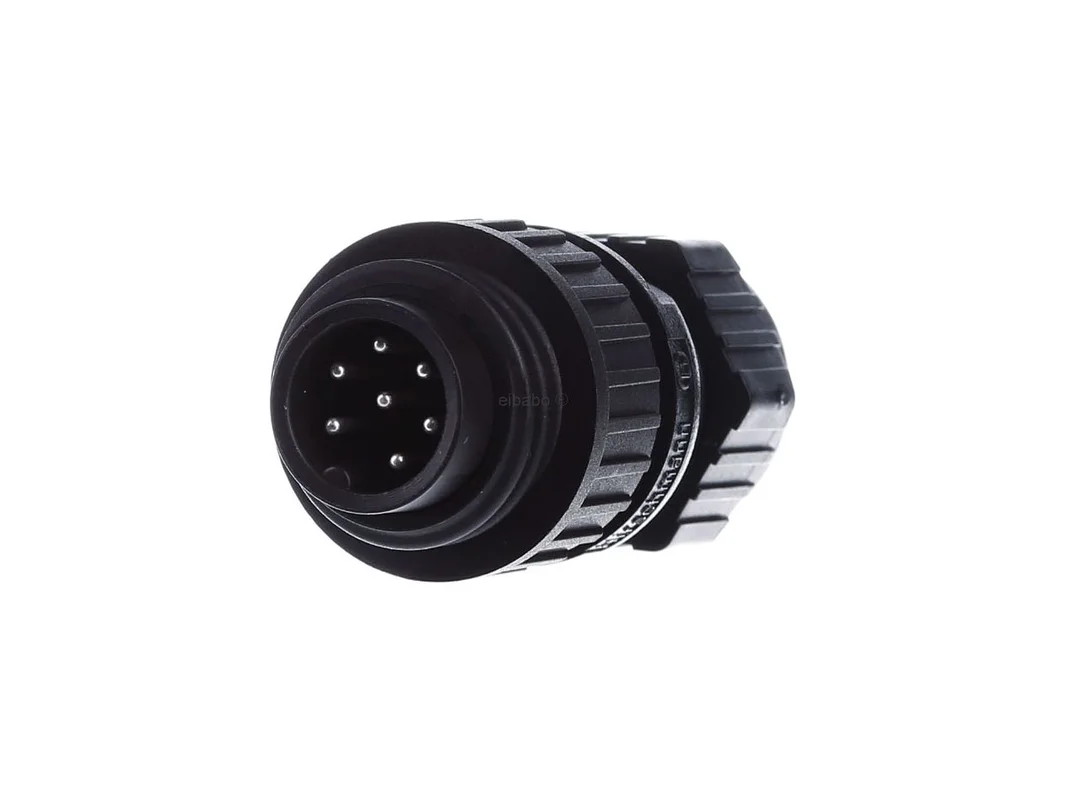

De Hirschmann ronde connector kabelstekker recht 6-polig plus PE IP67 soldeeraansluiting 10A 250V CA 6 LS 934126100 is ontworpen voor robuuste kabelverbindingen in industrie en besturingstechniek. De rechte uitvoering, 6 contacten plus PE, de veilige schroefvergrendeling en de beschermingsgraad IP67 maken hem tot een betrouwbare oplossing voor veeleisende omgevingen. De stekker ondersteunt nauwkeurige soldeeraansluitingen, is geschikt voor 10 A en 250 V en blijft ook bij sterke temperatuurschommelingen betrouwbaar inzetbaar.

Hirschmann ronde connector voor dichte en belastbare kabelverbindingen

Deze kabelstekker uit de CA-serie combineert een hoge functionele betrouwbaarheid met een praktijkgerichte constructie. De slagvaste kunststof behuizing, verzilverde pencontacten en de geschroefde vergrendeling zorgen voor een stabiele elektrische verbinding. Door de geïntegreerde geschiktheid voor ruwe omgevingen in machinebouw, pneumatiek, hydrauliek en besturingsinstallaties is dit model een sterke keuze voor veel industriële toepassingen.

Producthighlights voordelen

• 6-polig plus PE: Geschikt voor toepassingen met signaal- en aardgeleidercontact.
• Rechte uitvoering: Ideaal voor duidelijke kabelgeleiding en nette montage.
• Beschermingsgraad IP67: In gemonteerde toestand beschermd tegen stof en tijdelijke onderdompeling.
• Soldeeraansluiting: Voor duurzame en veilige contactverbinding in professionele opbouw.
• Nominale stroom 10 A: Ontworpen voor veel typische industriële taken.
• Nominale spanning 250 V: Geschikt voor talrijke besturings- en voedingstoepassingen.
• Verzilverde contacten: Ondersteunen een goede geleidbaarheid en stabiele contactkwaliteit.
• Schroefverbinding: Zorgt voor stevige bevestiging en hoge bedrijfszekerheid.
• Robuuste behuizing: Kunststof behuizing voor bestendig gebruik in het dagelijkse industriële werk.
• Groot temperatuurbereik: Inzetbaar van -40 tot 90 °C.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hirschmann
Artikelnaam	Hirschmann ronde connector kabelstekker recht 6-polig plus PE IP67 soldeeraansluiting 10A 250V CA 6 LS 934126100
Fabrikantartikelnummer	934126100
EAN	4002044182106
Catalogus	Ronde connectoren
Producttype	Kabelstekker
Serie	CA
Type	CA 6 LS
Uitvoering	recht
Contactuitvoering	Pen
Poolbeeld	6 + PE
Aantal datacontacten	6
Aantal vermogenscontacten	6
Totaal aantal contacten	7 (6+1)
Connector-diameter	29 mm
Nominale stroom	10 A
Nominale spanning	250 V
Aansluittype	Soldeeraansluiting
Vergrendeling	Schroefverbinding
Beschermingsgraad	IP67 gemonteerd
Geleiderdoorsnede eendraads	0,75 mm²
Omgevingstemperatuur	-40 tot 90 °C
Vervuilingsgraad	3
Materiaal behuizing	Kunststof
Contactcoating	Zilver
Materiaal schroefring	overige
Brandbaarheidsklasse	UL 94 V0

Praktische voordelen, toepassingsgebieden en afbakening ten opzichte van vergelijkbare connectoren

In de praktijk scoort de kabelstekker met een veilige verbinding, hoge dichtheid en goede geschiktheid voor bewegende of belaste leidingen. De rechte vorm is vaak zinvol wanneer kabels zonder scherpe omleiding moeten worden geleid. De soldeeraansluiting is vooral geschikt voor vaste, schoon voorbereide aders en voor toepassingen waarbij een permanent stabiel contactpunt gevraagd is.

• Voor machinebouw: Goed geschikt voor robuuste verbindingen aan machines en installaties.
• Voor besturingstechniek: Passend bij duidelijke poolbeelden met 6 contacten plus PE.
• Voor pneumatiek en hydrauliek: Voordelig in omgevingen met trillingen en een ruwe omgeving.
• Voor buitenzones: De gemonteerde IP67-uitvoering ondersteunt gebruik in vochtige of stoffige omgevingen.

Vergeleken met vergelijkbare Hirschmann ronde connectoren met een ander aantal polen is deze uitvoering vooral geschikt wanneer meerdere signaal- of besturingspaden plus aardgeleider nodig zijn. Varianten met minder polen zijn vaak compacter en bedoeld voor eenvoudigere taken. Uitvoeringen met een ander aansluittype, zoals schroef- of klemtechniek, kunnen bij frequente montage tijd besparen, terwijl de soldeeraansluiting eerder gericht is op een duurzame en nauwkeurige verbinding.

Ten opzichte van gehoekte Hirschmann varianten biedt de rechte uitvoering voordelen bij axiale kabelgeleiding. Hoekstekkers zijn meestal in het voordeel wanneer de inbouwruimte beperkt is of de kabel direct na de uitgang moet worden omgeleid. Bij vergelijkbare modellen uit dezelfde serie blijft de keuze daarom sterk afhankelijk van inbouwpositie, kabeltraject en montagetype.

Bekende alternatieven op de markt zijn passende industriële connectoren van Binder, TE Connectivity of Amphenol. Binder biedt vaak vergelijkbare ronde connectoren voor automatisering en sensortechniek, vaak met een brede variantenkeuze qua polenaantal en behuizingsvorm. TE Connectivity is sterk in industriële connectorsystemen voor robuuste omgevingen en kan afhankelijk van de serie andere vergrendelingen of aansluittypes bieden. Amphenol dekt eveneens veeleisende industriële toepassingen af en is vaak interessant wanneer specifieke normen, bouwvormen of hoge mechanische belastbaarheid gevraagd zijn. De directe compatibiliteit moet echter altijd worden gecontroleerd aan de hand van poolbeeld, vergrendeling, inbouwmaat en contactindeling.

Technische kenmerken en meerwaarde voor planning, montage en gebruik

De ronde connector is uitgevoerd als rechte kabelstekker met pencontacten en heeft een connector-diameter van 29 mm. De verzilverde contacten ondersteunen een betrouwbare overdracht, terwijl de kunststof behuizing een robuuste en praktijkgerichte basis vormt voor het dagelijkse industriële gebruik. Met vervuilingsgraad 3 en een brandbaarheidsklasse volgens UL 94 V0 is deze uitvoering geschikt voor omgevingen waarin veiligheid en bestendigheid gevraagd zijn.

Voor de montage is een eendraadse geleiderdoorsnede van 0,75 mm² voorzien. De geschroefde vergrendeling verhoogt de stabiliteit van de verbinding en helpt onbedoeld losraken te voorkomen. Daarmee is dit model aan te bevelen voor toepassingen waarbij elektrische veiligheid, vaste verbinding en bescherming tegen externe invloeden centraal staan.

Toepassingsgebieden

• Besturingsbouw: Voor signalen en voedingswegen in industriële systemen.
• Speciale machinebouw: Voor robuuste stekkerverbindingen onder veeleisende bedrijfsomstandigheden.
• Hydraulische systemen: Geschikt voor veilige verbindingen in een technische omgeving.
• Pneumatische systemen: Passend voor belastbare stekkerverbindingen in het veld.
• Medische techniek dicht bij de industrie: Bruikbaar in geschikte elektrische apparaten met passende systeemopbouw.
• Chemiegerelateerde omgevingen: Voordelig wanneer robuuste behuizingen en een dichte verbinding belangrijk zijn.

De Hirschmann ronde connector CA 6 LS is een doordachte oplossing voor iedereen die een compacte, belastbare en dicht uitgevoerde kabelstekker voor professionele industriële toepassingen zoekt.
