Description

KNX schakelactor 4 kanalen, 25A – Schakelactor 4-voudig voor KNX domotica RM 4 H KNX – Theben – 4940212 – 4003468491430:

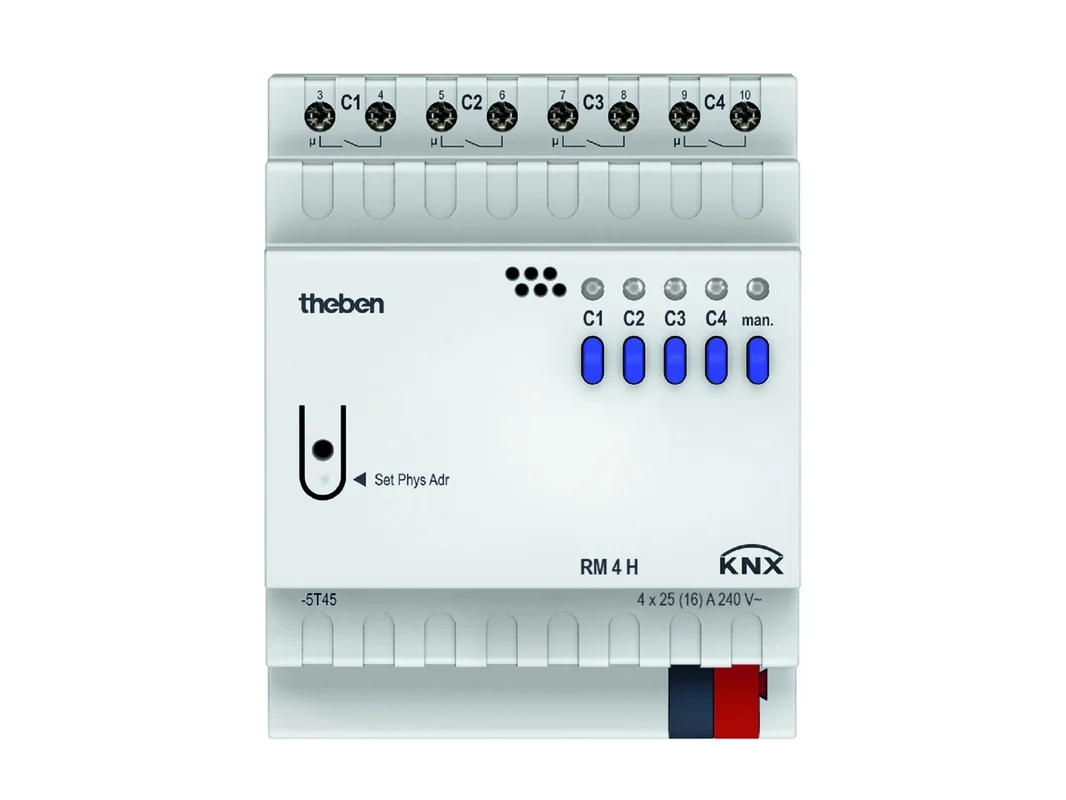

De Theben KNX schakelactor 4-voudige hoogvermogensactor 25A C-last REG TP RM 4 H KNX 4940212 is een krachtige oplossing voor het veilige en nauwkeurige schakelen van belastingen in moderne KNX-installaties. Vier relaisuitgangen, hoog schakelvermogen en een compacte REG-bouwvorm maken hem tot de ideale keuze voor woningbouw, utiliteitsbouw en veeleisende lichtkringen met hoge inschakelstromen.

Theben KNX schakelactor 4-voudig voor hoge belastingen en slimme KNX-besturing

De actor is ontwikkeld voor vier schakelkanalen met hoge belastbaarheid en is zeer geschikt voor capacitieve belastingen, zware LED-belastingen en klassieke schakeltoepassingen in het KNX-systeem. Per kanaal is een LED-schakelstatusweergave beschikbaar. De handschakelaars met statusweergave maken directe bediening mogelijk, ook wanneer er geen busspanning aanwezig is. Dat vereenvoudigt service, test en diagnose in de schakelkast aanzienlijk.

Dankzij flexibele ETS-parameterisering kunnen veel praktijkgerichte functies worden gerealiseerd. Daartoe behoren aan en uit, impuls, aan- en uit-vertraging, trappenhuisverlichting met voorwaarschuwing volgens DIN 18015-2, logische koppelingen, centrale commando’s en scènes. Zo ontstaat een veelzijdige KNX-schakelactor voor verlichting, elektrische verbruikers en centrale schakeltaken in de gebouwautomatisering.

Producthighlights voordelen

• Vier hoogvermogenskanalen: Geschikt voor zware belastingen tot 25 A per kanaal.
• C-last geschikt: Zeer goed voor belastingen met hoge inschakelstroom, zoals veel LED-drivers.
• Bistabiele relais: Robuuste schakeltechniek voor professioneel continugebruik.
• LED-weergave per kanaal: Snelle visuele controle van de schakelstatus direct op het apparaat.
• Handbediening op de actor: Praktisch voor test, onderhoud en inbedrijfstelling.
• Bediening zonder busspanning: Statusweergave en handschakelaars helpen ook bij servicewerkzaamheden.
• Flexibele schakeltypes: Aan, uit, impuls evenals aan- en uit-vertraging.
• Trappenhuisverlichtingsfunctie: Met voorwaarschuwing volgens DIN 18015-2 voor normgerichte projecten.
• Logica in het apparaat: Functies zoals blokkeren, EN, vrijgeven en OF direct bruikbaar.
• Centraal en scènegeschikt: Continu aan, continu uit, centraal schakelen evenals scènes oproepen en opslaan.
• Terugmeldobjecten: Voor elk kanaal zijn status en terugmelding beschikbaar.
• Fasen flexibel schakelbaar: Het schakelen van verschillende fasen is mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX schakelactor 4-voudige hoogvermogensactor 25A C-last REG TP RM 4 H KNX 4940212
EAN	4003468491430
Catalogus	Schakelactor
Bussysteem	KNX TP
Montagewijze	REG, DIN-rail
Breedte	4 TE
Aantal kanalen	4 schakelkanalen
Uitgangstype	Relaisuitgangen, bistabiel
Schakelstroom	25 A per kanaal
Max. schakelvermogen	4800 W
C-last	geschikt voor capacitieve belastingen
Inschakelstroom	max. 1200 A / 200 µs
Contacttype	Verbreekcontact of maakcontact parametreerbaar
LED-weergave	Schakelstatusweergave per kanaal
Handbediening	op het apparaat met statusweergave
Schakelfuncties	Aan, uit, impuls, aan-vertraging, uit-vertraging, trappenhuisverlichting
Logicafuncties	Blokkeren, EN, vrijgeven, OF
Centrale functies	Continu aan, continu uit, centraal schakelen, prioriteit
Scènes	Scènes oproepen en opslaan, scèneobject per kanaal
Terugmelding	Terugmeldobject voor elk kanaal
Aansluittype	Schroefklemmen, KNX-busklem
Geleiderdoorsnede	massief 0,5 tot 6 mm², flexibel met adereindhuls 0,5 tot 4 mm²
Beschermingsgraad	IP20
Beschermingsklasse	II
Omgevingstemperatuur	-5 °C tot +45 °C

Sterke schakelreserves, slimme KNX-logica en veilige lastvoering in de verdeler

Deze hoogvermogensactor toont zijn sterke punten overal waar hoge belastingen netjes, veilig en intelligent geschakeld moeten worden. De focus ligt op verlichtingsgroepen met LED-drivers, zwaar belaste stroomkringen, centrale schakelingen in kantoor en utiliteit en veeleisende toepassingen in woongebouwen. Door de hoge belastbaarheid per kanaal en de geschiktheid voor capacitieve belastingen is het apparaat bijzonder interessant wanneer standaard schakelactoren hun grenzen bereiken.

Een wezenlijk voordeel ligt in de combinatie van sterke hardware en praktijkgerichte KNX-applicatie. Elk kanaal kan nauwkeurig worden geparametreerd. Zo kunnen zowel eenvoudige lichtschakelingen als centrale vrijgaven, prioriteiten, blokkeringen of tijdsafhankelijke schakelprocessen worden gerealiseerd. De handmatige bediening direct op het apparaat helpt in het dagelijks werk van de installateur, omdat tests, foutopsporing en onderhoud snel ter plaatse kunnen worden uitgevoerd.

• Ideaal voor hoge belastingen en kritische inschakelstromen in professionele KNX-projecten.
• Zeer goede keuze voor lichtkringen met LED-techniek, vervanging van fluorescentieverlichting of gemengde belastingen.
• Compacte breedte in de verdeler bij gelijktijdig hoog schakelvermogen.
• Elk kanaal biedt terugmelding, scène en centrale functie voor een nette visualisatie.
• Handschakelaars en LED-weergave vergemakkelijken service, test en oplevering.
• Trappenhuisverlichting met voorwaarschuwing is geschikt voor gangen, trappenhuizen en nevenruimten.
• Verbreekcontact of maakcontact per kanaal verhogen de flexibiliteit bij de projectering.

Binnen de Theben-familie is dit model duidelijk gepositioneerd als hoogvermogensactor. Ten opzichte van kleinere of op standaardbelastingen uitgelegde schakelactoren van dezelfde fabrikant biedt het vooral meer reserves bij belastingpieken en een sterke geschiktheid voor capacitieve verbruikers. Wie typische licht- of wandcontactdooskringen met normale belasting schakelt, kan in kleinere projecten ook kiezen voor eenvoudigere varianten met een lagere kanaal- of belastingsklasse. Zodra echter hoge inschakelstromen, krachtige LED-groepen of robuuste lastvoering gevraagd zijn, is de RM H-serie meestal de betere keuze.

Vergeleken met Theben-schakelactoren met meer kanalen biedt deze 4-voudige uitvoering een goede balans tussen vermogen per kanaal en compacte bouwvorm. Hij is bijzonder geschikt voor deelgebieden met hoge belasting per afzonderlijk kanaal, terwijl grotere meerkanaals apparaten eerder uitblinken waar veel standaardkringen centraal gebundeld moeten worden.

Schakelactoren met een lagere belastingsklasse worden vaak ingezet voor klassieke lichtkringen, wandcontactdozen of algemene verbruikers. Dit model is sterker gericht op veeleisende belastingen en hoge schakelreserves. In de praktijk betekent dat meer veiligheid bij LED-groepen met hoge inschakelstroom en meer speelruimte bij utilitaire toepassingen.

Terwijl compacte standaardactoren vaak geoptimaliseerd zijn voor veel kanalen bij gematigde belasting, richt deze uitvoering zich op planners en installateurs die per kanaal bewust meer vermogensreserve nodig hebben. Dat is vooral in technische ruimtes, grotere lichtgroepen of bij kritische belastingprofielen een echt voordeel.

Vergelijkbare KNX-schakelactoren zijn onder andere te vinden bij ABB, Hager en MDT. ABB biedt in de professionele omgeving zeer robuuste actorseries met een brede projectbasis, vaak met focus op grote installaties en uitgebreide systeemwerelden. Hager is sterk in de duidelijke structurering van verdeleroplossingen en wordt vaak in utiliteitsgebouwen toegepast. MDT scoort vaak met een zeer uitgebreide ETS-applicatie en aantrekkelijke functiedichtheid.

Het wezenlijke verschil van deze Theben-actor ligt in de combinatie van 25 A hoog vermogen, C-last-geschiktheid, bistabiele relais en een zeer praktijkgerichte handbediening direct op het apparaat. In toepassingen met hoge inschakelstromen of zware LED-belastingen is deze uitvoering een duidelijk pluspunt. Bij de KNX-communicatie is er in principe een goede systeemcompatibiliteit, omdat de integratie via ETS en standaardgerichte KNX-objecten plaatsvindt. Verschillen tonen zich vooral in parameterisering, diagnose en functiebereik van de fabrikantapplicaties.

In ETS is het aan te bevelen de vier kanalen eerst netjes op functie te benoemen, bijvoorbeeld Licht gang, Buitenverlichting, Wandcontactdoos techniekof Vrijgave ventilatie. Dat vergemakkelijkt later onderhoud en vermindert fouten bij groepsadressen. Voor elk kanaal moet een afzonderlijk schakelobject, een statusobject en indien nodig een scèneobject worden gebruikt.

Voor trappenhuisverlichtingstoepassingen is het zinvol de nalooptijd passend bij het gebouw te kiezen en de voorwaarschuwingsfunctie actief in te stellen. Zo kan het licht kort voor afloop zichtbaar reageren, wat de gebruiker waarschuwt en comfort biedt. Bij buitenverlichting of technische vrijgaven kunnen aan- en uit-vertragingen worden gebruikt om korte impulsen te filteren of belastingswisselingen te egaliseren.

Praktisch is ook het werken met centrale objecten. Een voorbeeld: alle lichtkringen van een gebied krijgen een groepsadres voor Centraal uit. Afzonderlijke kanalen kunnen daarnaast met prioriteit worden geparametreerd, zodat veiligheidsrelevante belastingen niet onbedoeld worden uitgeschakeld. Voor scènes kan bijvoorbeeld een scène Reinigingalle kanalen inschakelen, terwijl de scène Avondbedrijfalleen gedefinieerde armaturen activeert.

Bij logische koppelingen biedt de volgende structuur zich aan: een kanaal wordt alleen vrijgegeven wanneer een hoofdschakelaar actief is EN er geen blokkering aanwezig is. Voor technische ruimtes kan een blokkeerfunctie worden gebruikt, zodat belastingen tijdens onderhoud veilig geblokkeerd blijven. In grotere projecten loont het bovendien om status-terugmeldingen consequent in de visualisatie te gebruiken, zodat de werkelijke toestand van elk relais direct herkenbaar is.

Wanneer hoog schakelvermogen, nette KNX-integratie en betrouwbare bedienbaarheid gevraagd zijn, is de RM 4 H KNX een overtuigende keuze. Hij combineert sterke lastreserves met flexibele schakelfuncties, duidelijke statusweergave en een professionele ETS-integratie. Het resultaat is een oplossing die zowel in het dagelijks werk van het elektrovak als in permanent gebouwbedrijf overtuigt.

Of het nu gaat om zware lichtkringen, centrale schakelingen of veeleisende verbruikers: deze schakelactor brengt vermogen, overzicht en KNX-comfort samen en is daarmee een zeer goede investering in een belastbare gebouwautomatisering.
