Description

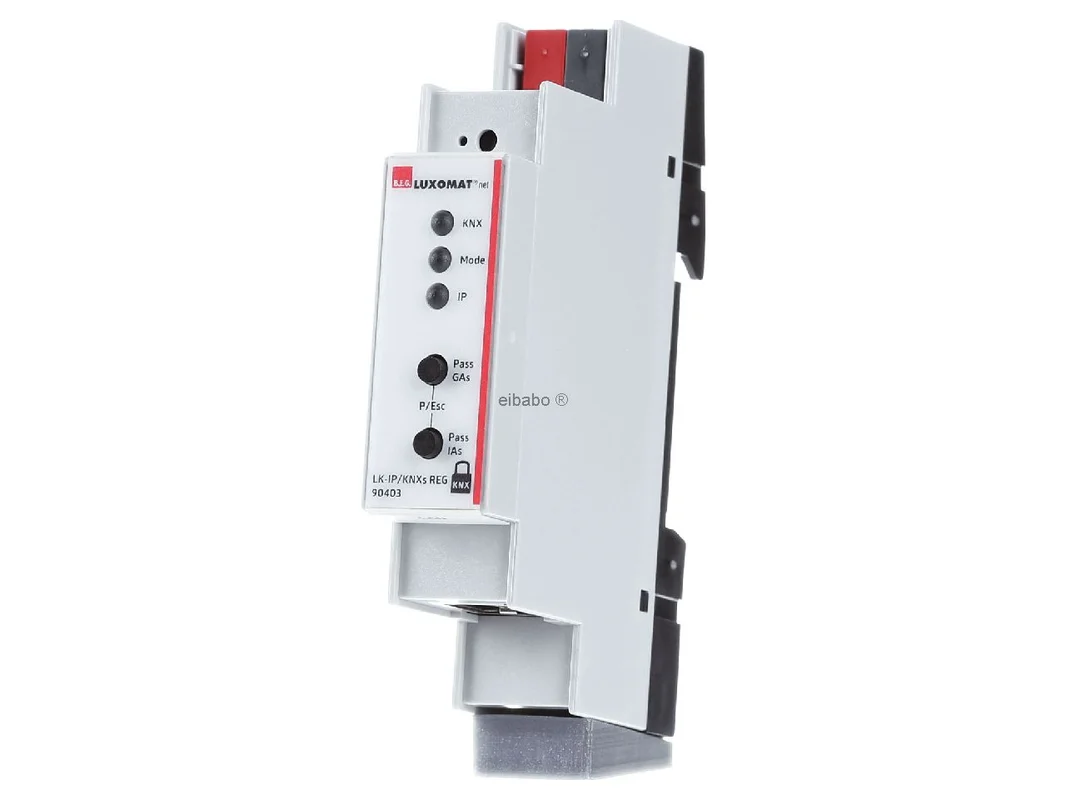

KNX-lijnkoppeling – KNX gebieds-/lijnkoppelaar voor bussysteem LK-IP/KNXs REG weiß – BEG – 90403 – 4007529904037:

De BEG KNX IP-router met KNX Secure en ETS Tunneling REG wit LK-IP/KNXs REG wit 90403 is een moderne systeemcomponent voor de veilige en snelle koppeling van KNX TP- en IP-netwerken. Als lijn- en gebiedskoppelaar stuurt het apparaat telegrammen betrouwbaar via LAN door en creëert daarmee een krachtige IP-backbone voor veeleisende KNX-installaties in woningen en utiliteitsgebouwen.

BEG KNX IP-router met KNX Secure en ETS Tunneling voor veilige KNX-netwerken

Het apparaat combineert hoge netwerkbeveiliging met efficiënte buscommunicatie. Het koppelt niet-beveiligde communicatie op een KNX TP-lijn aan een veilige IP-backbone en beschermt via KNX Secure de toegang tot routing en tunneling. Daardoor is de router ideaal voor projecten waarin stabiele datapaden, beveiligd onderhoud op afstand en een duidelijke lijnstructuur vereist zijn.

De geïntegreerde ETS Tunneling-functie maakt de router tegelijkertijd tot een veilige programmeerinterface tussen Ethernet en KNX. Zo kan vanaf elk vrijgegeven punt in het LAN comfortabel toegang tot de KNX-bus worden verkregen. Uitgebreide filtertabellen voor de hoofdgroepen 0 tot 31 en een buffergeheugen voor maximaal 150 telegrammen ondersteunen een efficiënte en busvriendelijke werking. LED-indicatoren op het apparaat informeren duidelijk over de bedrijfsstatus en mogelijke communicatiefouten.

Producthighlights voordelen

• Veilige routing: Doorgifte van KNX-telegrammen via IP als snelle backbone voor lijnen en gebieden.
• KNX Secure: Bescherming tegen onbevoegde toegang tot routing en tunneling in gevoelige installaties.
• ETS Tunneling: Veilige interface voor parametrering, diagnose en inbedrijfstelling.
• Flexibele netwerkaansluiting: Toegang tot de KNX-bus vanaf elk vrijgegeven punt in het LAN.
• Uitgebreide filtertabel: Geoptimaliseerde telegramsturing voor hoofdgroepen 0 tot 31.
• Telegrambuffer: Tijdelijke opslag van maximaal 150 telegrammen voor een stabiele gegevensstroom.
• Duidelijke statusweergave: LED’s signaleren bedrijf en communicatiefouten direct op het apparaat.
• Via ETS configureerbaar: Security-functies kunnen in de ETS worden geactiveerd of gedeactiveerd.
• Compacte REG-bouwvorm: Ideaal voor montage op de DIN-rail in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	BEG KNX IP-router met KNX Secure en ETS Tunneling REG wit LK-IP/KNXs REG wit 90403
EAN	4007529904037
Catalogus	Lijn-/gebiedskoppelaar
Bussysteem	KNX TP en KNXnet/IP
Functie	KNX IP-router, lijnkoppelaar, gebiedskoppelaar en veilige IP-interface
Communicatie	Routing en tunneling via IP Ethernet
Security	KNX Secure voor routing en tunneling
Programmeerinterface	Geschikt voor ETS-programmering
Filtertabel	Uitgebreid voor hoofdgroepen 0 tot 31
Telegramgeheugen	Tot 150 telegrammen
IP-adressering	Via DHCP of ETS-configuratie
Montagewijze	REG voor DIN-rail
Bouwbreedte	1 TE
Voeding	Via KNX-bus
Typische stroomopname	20 mA
Afmetingen H x B x D	90 x 18 x 60 mm
Beschermingsgraad	IP20
Beschermingsklasse	klasse III
Omgevingstemperatuur	-5 °C tot +45 °C
Behuizing	Polycarbonaat, UV-bestendig
Statusweergave	LED’s voor bedrijf en buscommunicatiefouten
Kleur	Wit

Veilige lijnkoppeling, snelle ETS-aansluiting en sterke praktijkvoordelen

De router is de juiste keuze wanneer KNX-lijnen via een IP-netwerk performant en beveiligd met elkaar verbonden moeten worden. Vooral in grotere installaties met meerdere lijnen of gebieden zorgt de IP-gebaseerde koppeling voor korte trajecten, hoge overdrachtssnelheid en een duidelijke segmentering van de communicatie. Door de combinatie van routing, Secure Tunneling en ETS-toegang is het apparaat niet alleen een koppelaar, maar tegelijk ook een centraal toegangspunt voor service en inbedrijfstelling.

In de praktijk scoort de component met een duidelijke meerwaarde: telegrammen worden gericht gefilterd, de bus wordt ontlast en de communicatie blijft ook bij hogere belasting stabiel. De geïntegreerde buffer helpt daarbij om kortstondige pieken netjes op te vangen. Dat is vooral voordelig in gebouwen met visualisatie, tijdprogramma’s, scènes of veel statusmeldingen.

• Veilige verbinding tussen KNX TP-lijn en IP-backbone voor moderne gebouwautomatisering.
• Directe LAN-toegang tot de KNX-bus voor service, ETS en diagnose.
• Zeer geschikt voor gestructureerde installaties met meerdere lijnen of gebieden.
• Vermindering van de busbelasting door intelligente filtering van de telegrammen.
• Meer stabiliteit bij belastingspieken door buffering van telegrammen.
• Duidelijke LED-signalen vergemakkelijken het opsporen van fouten in de verdeler.
• Security kan indien nodig worden geactiveerd of gedeactiveerd, passend bij de projectstatus.

Binnen het BEG-assortiment behoort dit model tot de bijzonder veelzijdige KNX IP-componenten, omdat het routing en een veilige interfacefunctie in één apparaat verenigt. Eenvoudige KNX IP-interfaces van de fabrikant zijn vooral zinvol wanneer alleen een zuivere ETS-verbinding of een lokale servicetoegang nodig is. Dit model gaat duidelijk verder en is ontworpen voor de vaste infrastructuur van een KNX-netwerk.

In tegenstelling tot eenvoudigere interfaceoplossingen verzorgt de router de koppeling van volledige lijnen via IP en is hij daarmee beter geschikt voor grotere of gedistribueerde installaties. Wie alleen een tijdelijke programmeertoegang nodig heeft, kan vaak met een zuivere interface uitkomen. Voor permanente backbone-taken, segmentering en beveiligde communicatie is deze router duidelijk de krachtigere oplossing.

Producten zonder focus op routing worden doorgaans dicht bij de serviceplek ingezet en dienen vooral voor de ETS-aansluiting van een lokaal bussegment. Deze router is daarentegen bedoeld voor vaste integratie in de schakelkast en verbindt lijnen permanent via Ethernet. Dat maakt hem de betere keuze voor kantoorruimtes, wooncomplexen of gebouwen met meerdere onderverdelingen.

Als in een installatie geen veilige IP-backbone vereist is, kan ook een eenvoudigere IP-aansluiting volstaan. Zodra echter toegang op afstand, bescherming tegen onbevoegde communicatie of een moderne KNX Secure-strategie gewenst zijn, toont dit apparaat zijn sterke punten volledig.

Vergelijkbare KNX IP-routers met Secure-functie zijn onder andere te vinden bij MDT, Weinzierl en Hager. Deze apparaten bevinden zich vaak in een vergelijkbaar toepassingsgebied, maar verschillen in detail bij parametrering, diagnoseomvang en deels bij het aantal bruikbare tunnelingverbindingen.

• MDT: Vaak zeer populair in woningbouw en utiliteitsbouw, vaak met een overzichtelijke ETS-structuur en praktijkgerichte diagnose.
• Weinzierl: Sterk op het gebied van KNX IP-infrastructuur, vaak met een breed productassortiment voor interface, router en speciale oplossingen.
• Hager: Interessant voor projecten met focus op systeemintegratie binnen een grotere Hager-omgeving.

Wat de basisfunctie betreft is de compatibiliteit in KNX-projecten gegeven, omdat gebruik wordt gemaakt van gestandaardiseerde KNX-mechanismen. Verschillen liggen meestal minder in de basisfunctie dan in de omgang met security, de bedieningslogica in de ETS en het comfort bij diagnose en inbedrijfstelling.

Voor een nette inbedrijfstelling is het aan te raden om eerst de rol van het apparaat in het project duidelijk vast te leggen: lijnkoppelaar, gebiedskoppelaar of veilige programmeerinterface. Vervolgens moeten IP-parameters, lijnadres en security-instellingen gestructureerd worden toegewezen. Als KNX Secure wordt gebruikt, is een zorgvuldige documentatie van de projecttoegangen en apparaattoewijzing bijzonder belangrijk.

In de ETS is het zinvol om de filtering bewust te plannen. Groepsadressen voor centrale commando’s, statusmeldingen en visualisatie moeten zo worden opgebouwd dat alleen echt noodzakelijke telegrammen over de lijn heen worden doorgestuurd. Dat verlaagt de busbelasting en verbetert de reactietijd. Een praktijkgericht voorbeeld is de scheiding van lokale ruimtefuncties en lijnoverschrijdende centrale functies. Lokale schakel- en dimobjecten blijven in de lijn, terwijl alleen centraal uit, paniek of bedrijfsmodi via de backbone lopen.

Voor service en onderhoud op afstand is Secure Tunneling bijzonder nuttig. In de praktijk kan een integrator daarmee vanuit het netwerk deelnemers programmeren, diagnoses uitvoeren of applicaties updaten zonder direct bij de lijn te hoeven staan. Bij de parametrering moet erop worden gelet dat de security-functie pas na een succesvolle basistest van de communicatie wordt geactiveerd. Zo kunnen adressering, routing en bustoegang eerst eenvoudig worden gecontroleerd en daarna veilig worden afgeschermd.

Een extra tip uit de praktijk: benoem tunnelingtoegangen en lijnen in de ETS duidelijk op basis van locatie of verdeler. Dat vergemakkelijkt later onderhoud, vooral in gebouwen met meerdere verdiepingen of technische zones. Ook de LED-weergave op het apparaat moet tijdens de inbedrijfstelling gericht worden geobserveerd, omdat deze snelle aanwijzingen geeft voor communicatiefouten of busproblemen.

Met de BEG KNX IP-router met KNX Secure en ETS Tunneling krijgt u een krachtige oplossing voor de professionele KNX-infrastructuur. Het apparaat combineert snelle IP-communicatie, veilige lijnkoppeling en comfortabele ETS-toegang in een compacte REG-uitvoering. Daarmee creëert u de basis voor stabiele, beveiligde en toekomstbestendige automatiseringsnetwerken.

Of het nu gaat om hoogwaardige woningbouw, op kantoor of in functionele utiliteitsbouw: deze component zorgt voor een duidelijke KNX-communicatie over lijnen en gebieden heen. Wie waarde hecht aan veiligheid, structuur en efficiënte inbedrijfstelling, kiest hier voor een doordachte oplossing voor moderne KNX-projecten.
