Description

KNX drukknopmodule standaard, 1-voudig – KNX aanraaksensor 2-voudig LS 5071 TSM – Jung – 4011377106888:

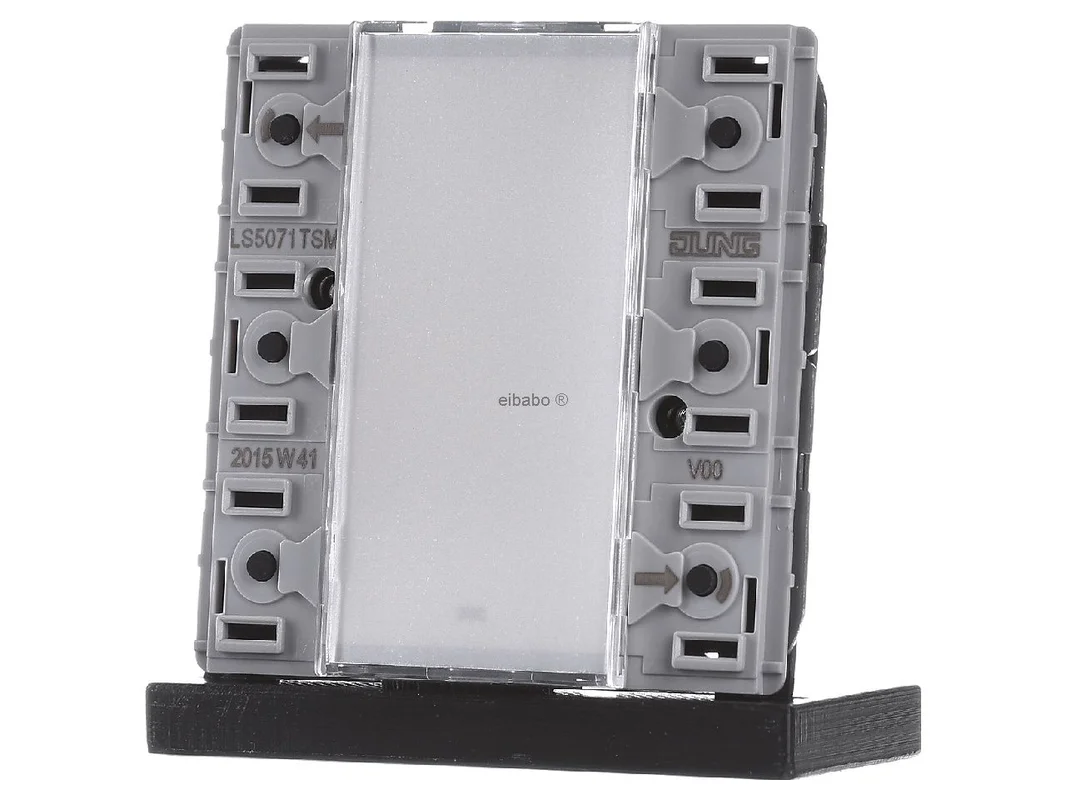

De Jung KNX tastsensormodule standaard 1-voudig inbouw met busaankoppelaar LS 5071 TSM is een compacte en elegante oplossing voor de moderne KNX-bediening in het gebouw. Het is geschikt voor het schakelen van licht, het dimmen, de besturing van jaloezieën evenals voor het oproepen en opslaan van scènes. Door de inbouwmontage voegt de module zich netjes in veeleisende schakelaarprogramma’s van de LS-serie en ondersteunt hij een heldere, hoogwaardige ruimte-inrichting.

Precieze KNX-bediening voor licht, scène en zonwering

De module is ontwikkeld voor inbouw in inbouwdozen volgens DIN 49073 en is ontworpen voor KNX-toepassingen in woningbouw en utiliteitsbouw. Als 1-voudige drukknop biedt hij een eenvoudig, direct en betrouwbaar bedieningsniveau voor veel typische smart-buildingfuncties. De geïntegreerde busaankoppelaar bespaart extra componenten en vergemakkelijkt de planning van compacte KNX-installaties.

Bijzonder praktisch is de transparante afdekking voor bediening op de bouwplaats. Zo kan het apparaat al vóór de definitieve designafwerking worden gebruikt. Rode status-leds per toetsenpaar evenals een bedrijfs-led als oriëntatielicht zorgen voor een duidelijke terugmelding in het dagelijks gebruik. De kleur van de bedrijfs-led kan op rood, groen of blauw worden ingesteld.

Producthighlights voordelen

• Veelzijdige KNX-functies: Ideaal voor schakelen, dimmen, jaloeziebesturing, waardegever en scène-oproep.
• Geïntegreerde busaankoppelaar: Directe aansluiting op de KNX-bus zonder aparte extra module.
• Inbouwmontage: Voor nette inbouw in inbouwdozen volgens DIN 49073.
• Statusweergave via led: Rode status-led per toetsenpaar voor duidelijke terugmelding tijdens gebruik.
• Oriëntatielicht: Bedrijfs-led instelbaar in rood, groen of blauw.
• Energiebesparingsmodus: Voor een efficiënte werking in het KNX-systeem.
• Bouwplaatsbedrijf mogelijk: Transparante toetsenset maakt gebruik ook zonder definitieve designtoetsen mogelijk.
• LS-serie: Passend bij hoogwaardige schakelaarontwerpen in het JUNG-portfolio.

Intelligente functies voor moderne KNX-ruimtes

• Licht sturen: Korte druk op de toets voor aan en uit, ideaal voor klassieke lichtcircuits.
• dimmen: Comfortabele helderheidsaanpassing via geschikte KNX-dimactoren.
• Jaloezieën bedienen: Omhoog-, omlaag- en lamellenfuncties zijn via ETS netjes in te stellen.
• Scènes oproepen: Typische scènes zoals avond, presentatie of reiniging met een druk op de toets starten.
• Waardegever gebruiken: Geschikt voor gedefinieerde setpoints of functie-oproepen in het KNX-systeem.
• Oriëntatie in het donker: De bedrijfs-led ondersteunt veilige bediening bij weinig licht.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensormodule standaard 1-voudig inbouw met busaankoppelaar LS 5071 TSM
EAN	4011377106888
Catalogus	Aanraaksensor
Producttype	Drukknop 1-voudig
ETS-productfamilie	Drukknop
Bussysteem	KNX TP 256
Montagetype	Inbouw
Montageplaats	Inbouwdoos volgens DIN 49073
Busaankoppelaar	geïntegreerd
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Statusweergave	rode status-led per toetsenpaar
Bedrijfs-led	als oriëntatielicht en programmeerindicatie, kleur instelbaar
Led-kleuren	rood, groen of blauw
Energiebesparingsmodus	ja
Beschermingsgraad	IP20
Vermogensopname	0,288 W
Aantal toetsen	1
Aantal bedieningspunten	2
Min. diepte inbouwdoos	25 mm
Materiaal	Kunststof
Met led-indicatie	ja

Meer comfort in de KNX-besturing met duidelijke led-terugmelding en flexibele ETS-parameterisering

Deze tastsensormodule overtuigt overal waar compacte, directe en betrouwbare KNX-bediening gevraagd is. Hij is geschikt voor woonruimtes, gangen, kantoren of vergaderruimtes waarin licht, zonwering en scènes comfortabel via één enkel bedieningspunt moeten worden gestuurd. De led-terugmelding verhoogt het bedieningscomfort en ondersteunt een snelle oriëntatie in de ruimte.

• Ideaal voor klassieke KNX-functies op een centrale bedieningsplaats.
• Zeer geschikt voor licht-, dimmer-, jaloezie- en scènesturing.
• Nette integratie in hoogwaardige JUNG LS-schakelaarontwerpen.
• Met geïntegreerde busaankoppelaar bijzonder ruimtebesparend gepland.
• Praktisch voor ruwbouw en inbedrijfstelling dankzij transparante afdekking.
• Led-statusweergave ondersteunt gebruikers en inbedrijfstellers in het dagelijks gebruik.

Binnen de JUNG-familie positioneert dit model zich als 1-voudige variant voor duidelijke, gereduceerde bedieningsconcepten. In vergelijking met de JUNG LS 5072 TSM als 2-voudige uitvoering biedt dit apparaat een gefocust bedieningsniveau met minder toetslogica en is het bijzonder geschikt voor afzonderlijke functies per montageplaats. Wie op één plaats meerdere onafhankelijke functies wil bedienen, kiest eerder voor de 2-voudige versie.

Ten opzichte van JUNG KNX-tastsensoren met uitgebreidere functionaliteit of extra comfortkenmerken is deze standaarduitvoering bewust slank gehouden. Dat maakt hem aantrekkelijk voor projecten waarin een betrouwbare KNX-bediening zonder overladen bedieningsstructuur gewenst is.

De 1-voudige variant is ideaal voor kleinere ruimtes, nevenruimtes, gangen of duidelijk gedefinieerde bedieningspunten. Meervoudige drukknoppen uit dezelfde serie zijn daarentegen beter geschikt voor ruimtes met meerdere lichtgroepen, gecombineerde scènes of een gescheiden besturing van licht en zonwering. Wie een schakelaarplaats bewust eenvoudig wil houden, vindt hier een zeer passende oplossing.

In tegenstelling tot KNX RF-wandzenders van JUNG is deze module bedoeld voor vaste businstallatie. Dat biedt voordelen bij de permanente integratie in bekabelde KNX-installaties en is vooral bij nieuwbouw of omvangrijke renovaties de juiste keuze.

Vergelijkbare KNX-tastsensoren van andere gerenommeerde fabrikanten zijn bijvoorbeeld modellen van Gira, MDT en ABB. Gira zet vaak in op designgerichte sensoroppervlakken met brede integratie in schakelaarprogramma’s, terwijl MDT bij veel sensoren een bijzonder functierijke ETS-applicatie biedt. ABB positioneert zich vaak sterk in de projectsector met focus op systeemintegratie en designlijnen.

Belangrijke verschillen zitten meestal in de parameteriseringslogica, in de led-weergave, in het designsysteem en in extra functies zoals ruimtetemperatuurmeting of distoneelstuk. Bij de KNX-communicatie blijft de basiscompatibiliteit in het systeem behouden, omdat typische datapointtypen voor schakelen, dimmen, jaloezie en scènes fabrikantoverstijgend bruikbaar zijn.

Voor een nette inbedrijfstelling is het aan te raden om de toetsfunctie in de ETS vroeg vast te leggen. Een praktisch voorbeeld is de toewijzing van korte druk voor licht aan of uit en lange druk voor dimmen. Zo ontstaat een intuïtieve bediening die gebruikers uit veel KNX-projecten al kennen.

Bij zonwering kan één bedieningspunt voor omhoog en het andere voor omlaag worden gebruikt. Als alternatief kan een toetsenpaar voor scènes worden ingezet, bijvoorbeeld scène „Werken“ met helder licht en geopende jaloezie en scène „Avond“ met gedimd licht en gesloten zonwering. Daarnaast is het zinvol om de status-led te koppelen aan een terugmeldobject van de actor, zodat de actuele toestand direct op de drukknop zichtbaar is.

Voor gangen of slaapkamers kan de bedrijfs-led als subtiel oriëntatielicht worden geparametriseerd. In gevoelige zones is een gereduceerde helderheid of een tijdsafhankelijk gebruik aan te bevelen. Dat verbetert het comfort en houdt het bedieningsoppervlak ook bij duisternis goed herkenbaar.

De Jung KNX tastsensormodule standaard 1-voudig inbouw met busaankoppelaar LS 5071 TSM combineert duidelijke bediening, elegante integratie in de LS-serie en een hoge praktische geschiktheid voor KNX. Wie een professionele oplossing zoekt voor schakelen, dimmen, jaloeziebesturing en scènes, krijgt hier een doordachte module voor moderne installaties met hoge eisen aan functie en design.

Kies voor een betrouwbare KNX-bedieningsoplossing voor hoogwaardige woon- en projectomgevingen en breid uw systeem uit met een tastsensor die techniek, comfort en een heldere vormtaal overtuigend samenbrengt.
