KNX-drukknopmodule – Aanraaksensor voor bussysteem 6-voudig LS 4293 1ST – Jung – LS42931ST – 4011377339170:

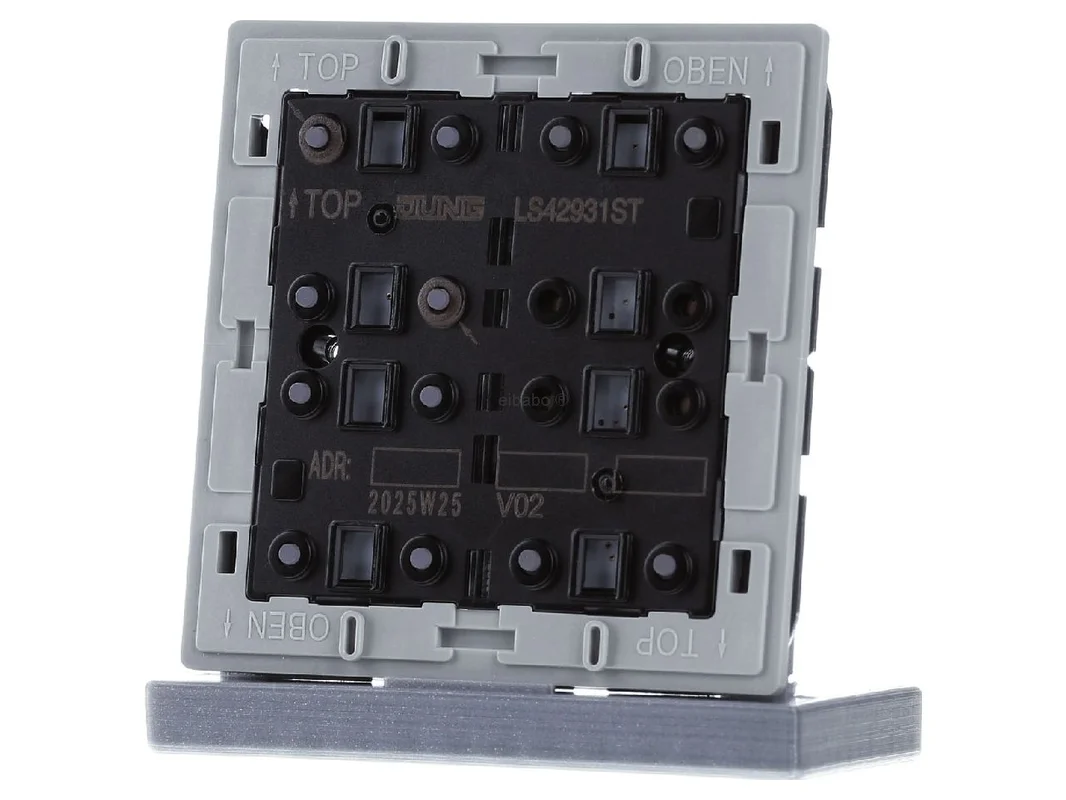

De Jung KNX tastsensormodule Universal 3-voudig F40 Secure LS 4293 1ST is een veelzijdige bedieningsoplossing voor veeleisende KNX-installaties in woningen en utiliteitsgebouwen. Het maakt de comfortabele bediening van licht, dimmers, jaloezieën, scènes en andere functies mogelijk via een elegant 3-voudig bedieningsniveau met in totaal zes bedieningspunten. Dankzij de Secure-uitvoering is de module bijzonder geschikt voor moderne KNX-projecten met hoge eisen aan bedieningscomfort, systeembescherming en toekomstbestendigheid.

Nauwkeurige KNX-bediening voor licht, scène en ruimtecomfort

De tastsensormodule is ontworpen voor gebruik in de LS-serie en wordt gemonteerd in een inbouwdoos volgens DIN 49073. Desgewenst meet deze de ruimtetemperatuur via een interne voeler of via een gekoppelde externe voeler per communicatieobject. Zo combineert de module klassieke tasterfuncties met praktijkgerichte sensortechniek voor een slimme ruimteregeling. Twee rode status-leds per toets en een blauwe bedrijfs-led zorgen voor duidelijke terugkoppeling en dienen tegelijk als oriëntatieverlichting.

Producthighlights voordelen

• 3-voudige universele bediening: Ideaal voor meerdere KNX-functies op één schakelplaats.
• Zes bedieningspunten: Hoge flexibiliteit voor schakelen, dimmen, jaloezie en scène.
• KNX Data Secure: Ondersteunt beveiligde communicatie in moderne KNX-installaties.
• Ruimtetemperatuurmeting: Naar keuze met interne voeler of externe temperatuurwaarde.
• LED-terugmelding: Rode status-leds per toets en blauwe bedrijfs-led voor duidelijke weergave.
• Oriëntatieverlichting: De blauwe led vergemakkelijkt het vinden in het donker.
• Flexibele bedieningslogica: Eén, twee of drie functies per toets parametreerbaar.
• Toets- of wipfunctie: Verticaal of horizontaal aanpasbaar aan het bedieningsconcept.
• Blokkeerfunctie: Afzonderlijke of alle toetsfuncties kunnen gericht worden geblokkeerd of omgeschakeld.
• Uitbreidbaar: Aansluiting voor een tastsensor-uitbreidingsmodule van 1-voudig tot 4-voudig.
• Geïntegreerde buskoppelaar: Directe integratie in het KNX TP-systeem zonder extra module.
• Updatebaar: Onderhoud en actualisering via ETS Service App mogelijk.

Intelligente functies voor de dagelijkse praktijk

• Lichtregeling: Schakelen en dimmen met korte en lange bediening.
• Jaloeziesturing: Omhoog-, omlaag- en lamellenfuncties direct op het bedieningspunt.
• Scène-oproep: Lichtscènes en comfortfuncties snel oproepen en opslaan.
• Waardegever: Geschikt voor helderheid, temperatuur of andere KNX-waarden.
• Statusweergave: Leds tonen toestanden, alarmen of actieve functies goed zichtbaar aan.
• Ruimteregeling: Temperatuurwaarden kunnen in de gebouwautomatisering worden geïntegreerd.
• Functieomschakeling: Een toets kan afhankelijk van de logica meerdere taken overnemen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensormodule Universal 3-voudig F40 Secure LS 4293 1ST
EAN	4011377339170
Artikelnummer fabrikant	LS42931ST
Catalogus	Aanraaksensor
Bussysteem	KNX TP 256
Met buskoppeling	Ja, geïntegreerd
Montagewijze	Inbouw, montage in inbouwdoos volgens DIN 49073
Min. diepte van de inbouwdoos	22 mm
Opgenomen vermogen	0,15 W
Aantal bedieningspunten	6
Uitvoering	3-voudig Universal, F40 Secure
Functies	Schakelen, dimmen, jaloeziesturing, waardegever, scène-oproep
Temperatuurmeting	Met interne voeler of externe voeler via communicatieobject
LED-weergave	Twee rode status-leds per toets, één blauwe bedrijfs-led
LED-functies	Alarmmelding en helderheidsreductie afzonderlijk instelbaar
Bedieningsconcept	Toetsfunctie of wipfunctie, verticaal of horizontaal
Functies per toets	Eén, twee of drie functies per toets
Blokkeerfunctie	Blokkeren of functieomschakeling van alle of afzonderlijke toetsen
Uitbreidbaarheid	Aansluiting voor tastsensor-uitbreidingsmodule 1-voudig tot 4-voudig
Compatibiliteit	KNX Data Secure, compatibel vanaf ETS 5.7.7 of ETS 6.3.0
Update	Updatebaar met ETS Service App
Materiaal	Kunststof
Beschermingsgraad	IP2X
Met distoneelstuk	Nee
Met infraroodsensor	Nee
Met ruimtethermostaat	Nee
Met demontagebeveiliging	Ja

Meer comfort op het bedieningspunt met flexibele KNX-sensortechniek

De Jung KNX tastsensormodule Universal 3-voudig F40 Secure LS 4293 1ST is bijzonder geschikt voor ruimtes waarin meerdere functies compact en intuïtief bediend moeten worden. In het dagelijks gebruik profiteren gebruikers van duidelijke terugkoppeling via leds, een flexibel aanpasbare toetslogica en de mogelijkheid om licht, zonwering, scènes en temperatuurfucties op één centraal punt te bundelen. Daardoor ontstaat een overzichtelijk bedieningsveld met hoge functiedichtheid en duidelijke gebruikersgeleiding.

Een groot voordeel ligt in de vrije parametrering van de toetsen. Zo kan in woonruimtes bijvoorbeeld de bovenste toets het licht schakelen, de middelste toets een scène starten en de onderste toets de jaloezie bedienen. In kantoren of vergaderruimtes kunnen met dezelfde hardware andere concepten worden gerealiseerd, bijvoorbeeld voor lichtgroepen, presentatiescène en zonwering. De Secure-functie ondersteunt daarbij projecten waarin beveiligde KNX-communicatie gewenst is.

• Hoge functiediversiteit bij compacte 3-voudige uitvoering.
• Duidelijke LED-terugmelding voor bediening, status en oriëntatie.
• Geschikt voor woningbouw, kantoor, hotel en hoogwaardige objecttechniek.
• Flexibele ruimtefuncties zonder extra afzonderlijke bedieningsapparaten.
• Zeer goede basis voor een uniform schakelaarontwerp van de LS-serie.
• Secure-geschikt voor eigentijdse KNX-projecten met verhoogde beschermingsbehoefte.

Binnen het assortiment van de fabrikant zijn passende varianten beschikbaar in 1-voudige, 2-voudige en 4-voudige uitvoering. De 1-voudige versie is vooral geschikt voor eenvoudige schakelpunten met een gering aantal functies. 2-voudige modellen bieden meer speelruimte voor licht en zonwering in kleinere ruimtes. De 4-voudige uitvoering is ideaal wanneer zeer veel functies direct op één bedieningslocatie beschikbaar moeten zijn. De 3-voudige variant vormt vaak de beste middenweg tussen overzicht, functieomvang en bedieningscomfort.

In vergelijking met eenvoudige KNX-tastsensoren zonder Secure-focus scoort deze Universal-uitvoering met moderne beschermingsfunctie, flexibele parametrering en uitbreidbaarheid. Ten opzichte van modellen met een vast functieschema is deze beter geschikt voor individuele projecten waarin toetsen logisch op gebruiker en ruimte moeten worden afgestemd.

Modellen met minder bedieningspunten zijn vaak zinvol wanneer een gereduceerd bedieningsbeeld gewenst is of slechts afzonderlijke lasten worden aangestuurd. De 3-voudige uitvoering speelt zijn sterke punten uit wanneer licht, dimmen, scène en jaloezie tegelijk op één plek zinvol bereikbaar moeten zijn. Ten opzichte van een 4-voudige variant blijft het bedieningsvlak meestal rustiger en sneller te overzien, wat in woonruimtes en slaapruimtes een echt voordeel kan zijn.

Door de aansluiting voor een uitbreidingsmodule kan de functieomvang bovendien projectspecifiek worden uitgebreid. Dat is bijzonder praktisch wanneer in een eerste uitbreidingsfase aanvankelijk alleen basisfuncties nodig zijn en later extra KNX-taken bijkomen.

Vergelijkbare KNX-tastsensoren van andere gerenommeerde fabrikanten zijn bijvoorbeeld te vinden bij Gira, Busch-Jaeger en MDT. Gira biedt afhankelijk van de serie eveneens hoogwaardige KNX-bedieningsopzetstukken met sterke designoriëntatie en brede systeemintegratie. Busch-Jaeger zet vaak in op een nauwe combinatie van sensortechniek, ruimtefuncties en een markant bedieningsconcept. MDT staat in veel projecten bekend om zeer uitgebreide parametrering en een sterke prijs-kwaliteitverhouding.

Essentiële verschillen zitten meestal in het design, in de ETS-structuur, in de LED-concepten en in de diepte van de applicatie. In de basisfunctie op KNX-niveau zijn veel toepassingen compatibel, omdat typische groepsobjecten voor schakelen, dimmen, jaloezie en scènes gestandaardiseerd worden geïntegreerd. Voor een homogeen schakelaarsbeeld en een perfecte pasvorm binnen de LS-serie is deze Jung-module echter de bijzonder harmonieuze keuze.

In ETS is het raadzaam om eerst de bedieningslogica per ruimte vast te leggen. Een typisch voorbeeld in de woonruimte is de toewijzing met licht aan of uit op de eerste toets, dimmen op de tweede en jaloezie omhoog of omlaag op de derde toets. Als alternatief kan een toets kort voor licht, lang voor scène en dubbel voor centraal uit worden gebruikt, voor zover de applicatie dit in het project voorziet.

Voor slaapkamers en hotelkamers is een duidelijke scheiding van basisverlichting, leeslicht en zonwering vaak bijzonder zinvol. In kantoren kan één toets voor direct licht, één voor zonwering en één voor presentatiescène worden geparametreerd. De rode status-led per toets moet daarbij zo worden toegewezen dat actieve toestanden direct herkenbaar zijn, bijvoorbeeld licht aan, automatiek actief of blokkering ingesteld.

Bij de temperatuurmeting is het raadzaam de interne voeler alleen dan als hoofdwaarde te gebruiken wanneer de inbouwpositie geen storende externe warmte veroorzaakt. Bevindt de module zich op een kritische positie, dan kan een externe temperatuurwaarde via communicatieobject de betere oplossing zijn. Voor Secure-projecten moeten productdatabase, ETS-versie en de veilige inbedrijfstelling vóór projectstart op elkaar worden afgestemd, zodat download en koppeling zonder tijdverlies verlopen.

Met deze tastsensormodule kiest u voor een elegante en krachtige KNX-bedieningspost voor de LS-serie. De combinatie van flexibele toetslogica, LED-terugmelding, temperatuurregistratie en Secure-ondersteuning maakt het apparaat tot een overtuigende oplossing voor moderne ruimtes met hoge eisen aan functie en design. Wie op zoek is naar een professionele, veelzijdige en toekomstbestendige KNX-bediening, maakt hier een uitstekende keuze.
