Description

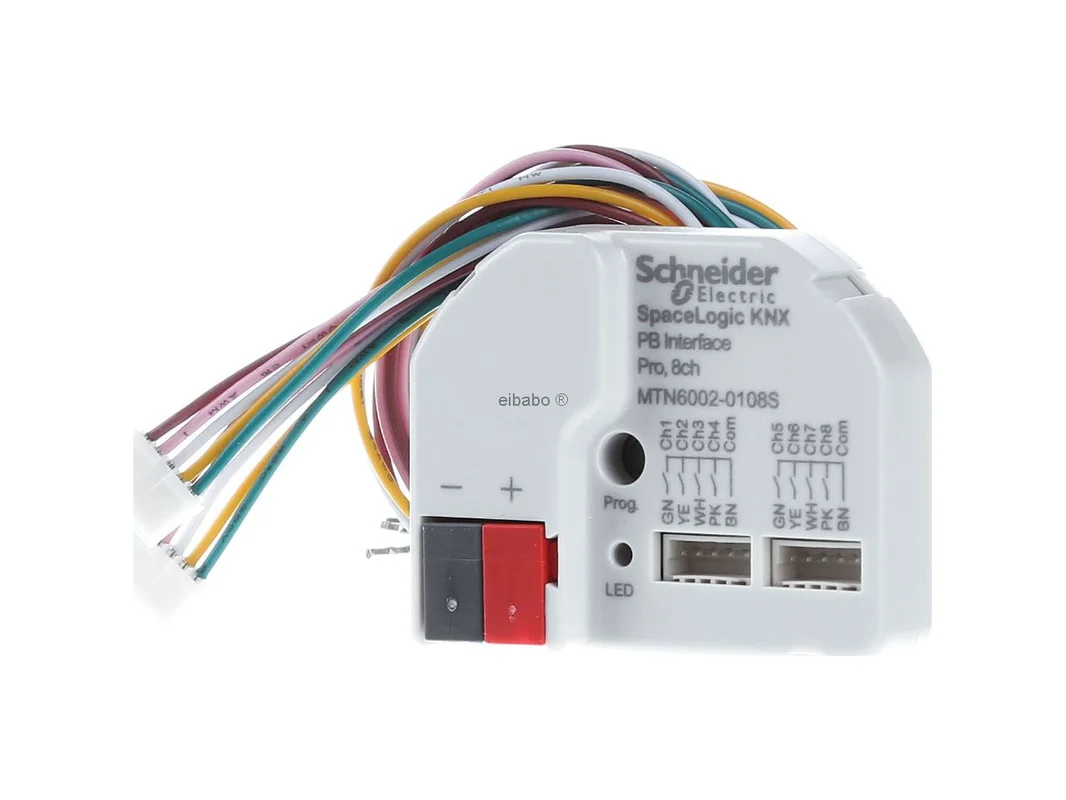

KNX drukknopinterface Pro 8f – Binaire ingang voor bussysteem 10-kanaals MTN6002-0108S – Merten – 3606487137443:

De Merten KNX Secure tasterinterface Pro 8-voudig met analoog ingang Data Secure MTN6002-0108S is een veelzijdige oplossing voor de integratie van klassieke drukknoppen, schakelaars en contacten in moderne KNX installaties. Het zet fysieke toestanden veilig om in KNX telegrammen en biedt daarvoor acht vrij parametriseerbare kanalen. Daardoor is het apparaat ideaal voor veeleisende woning- en utiliteitsbouw, waar comfort, veiligheid en flexibele ETS projectering gevraagd zijn.

Nauwkeurige KNX integratie voor drukknoppen, contacten en sensorsignalen

De Pro uitvoering overtuigt met een hoge functiedichtheid en KNX Data Secure voor beschermde buscommunicatie. Elk kanaal kan in de ETS als in- of uitgang worden gebruikt. Daardoor kunnen potentiaalvrije drukknoppen, schakelaars, reedcontacten evenals deur- en raamcontacten flexibel worden aangesloten. Daarnaast ondersteunt de interface bedieningsfuncties zoals schakelen, dimmen, jaloezie, scène-oproep en ruimtetemperatuurregeling. Ook waardegevers voor dimwaarde, kleurtemperatuur, RGBW, temperatuur of helderheid zijn realiseerbaar.

Een bijzonder voordeel ligt in de analoog ingang voor temperatuursensoren evenals in geïntegreerde logica- en telfuncties. Daardoor is het tasterinterface niet alleen geschikt voor eenvoudige schakeltaken, maar ook voor uitgebreide automatiseringsconcepten met statusuitwertung, impulstelling en meldlogica.

Producthighlights voordelen

• Acht vrij bruikbare kanalen: Elk kanaal kan in de ETS als ingang of uitgang worden gedefinieerd.
• KNX Data Secure: Beschermde communicatie in het KNX systeem voor hoge gegevensbeveiliging.
• Analoge ingang geïntegreerd: Geschikt voor de aansluiting van een temperatuursensor.
• Potentiaalvrije contacten: Voor drukknoppen, schakelaars, reedcontacten en vergelijkbare signaalgevers.
• Brede functiekeuze: Schakelen, dimmen, jaloezie, scènes en ruimtetemperatuurregeling.
• Waardegever-functies: Voor dimwaarde, kleurtemperatuur, RGBW, temperatuur en helderheid.
• LED-aansturing: Zwakstroom-leds kunnen direct via de uitgangen worden aangestuurd.
• Hoge bedrijfszekerheid: Kortsluitvast, overbelastingsbeveiligd en beveiligd tegen ompoling.
• Busgevoed: Geen extra voedingsspanning nodig.
• Praktisch voor ramen en deuren: Detecteert open, gesloten en gekanteld inclusief greepstatus.
• Logica en tellers: Met hoofd- en tussenteller voor impuls- en meldtaken.
• Lange aansluitwegen: Kabellengtes tot 30 m maken flexibele montage mogelijk.

Intelligente functies voor veeleisende gebouwautomatisering

• Raamstatus registreren: Ideaal voor verwarmingsverlaging, alarmfuncties en ventilatieconcepten.
• Conventionele drukknoppen gebruiken: Bestaande bedienpunten worden KNX-geschikt.
• Scènes comfortabel oproepen: Verschillende functies afhankelijk van de parametrisering mogelijk.
• Dim- en lichtwaarden verzenden: Geschikt voor moderne lichtsturingen met fijne aanpassing.
• Deurcontacten evalueren: Voor statusmeldingen, bewaking en comfortfuncties.
• Temperatuur registreren: Integratie van passende sensoren voor ruimteregeling en evaluatie.
• Uitgangen parallel schakelen: Praktisch bij hogere stroombehoefte van afzonderlijke verbruikers.
• Status na busuitval: De actuele ingangstoestand kan na terugkeer van de spanning opnieuw worden verzonden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Merten KNX Secure tasterinterface Pro 8-voudig met analoog ingang Data Secure MTN6002-0108S
EAN	3606487137443
Catalogus	Binaire ingang
Bussysteem	KNX
Veiligheidsstandaard	KNX Data Secure
Aantal kanalen	8
Kanaalgebruik	vrij als ingang of uitgang parametriseerbaar
Ingangstype	potentiaalvrije contacten, universele ingang, analoog ingang voor temperatuursensor
Bedieningsfuncties	Schakelen, dimmen, jaloezie, scènes, ruimtetemperatuurregeling
Waardegever	voor dimwaarde, kleurtemperatuur, RGBW, temperatuur en helderheid
LED-uitgangen	geschikt voor zwakstroom-leds
Uitgangsspanning	DC 5 V SELV
Uitgangsstroom per kanaal	max. 3,2 mA
LED-stroom	2,2 mA per uitgang
Voeding	via KNX bus, geen extra voeding nodig
Nominale spanning KNX	DC 21 tot 32 V SELV
Stroomopname KNX	5 tot 18 mA
Kabelset	2x 5-aderige kabelset
Lengte kabelset	25 cm, verlengbaar tot max. 30 m
Kabelaanbeveling	J-Y(St)Y 2×2×0,8
Beschermingsgraad	IP20
Afmetingen B x H x D	43,5 x 35,5 x 15,4 mm
Montagetype	Inbouw

Meer functies, meer bereik, meer veiligheid bij KNX tasteraansluiting

Deze Pro interface is gericht op projecten waarin meer dan alleen zuivere contactafvraag gewenst is. Naast acht flexibel bruikbare kanalen biedt hij een analoog ingang voor temperatuursensoren, logische functies, impulstelling en veilige KNX communicatie. Daarmee is hij bijzonder interessant voor hoogwaardige smart-homeconcepten, functionele ruimtes, kantoren of renovaties met bestaande drukknoppen en contacten.

Tot de belangrijkste voordelen in de praktijk behoren de grote functiebreedte, de lange mogelijke kabellengte tot 30 m en de optie om aangrenzende ingangskanalen zinvol te combineren. Dat is ideaal wanneer raamcontacten, drukknoppen of greepcontacten netjes in een KNX concept moeten worden geïntegreerd. Ook voor statusindicaties met leds biedt het apparaat een echte meerwaarde.

• Hoge flexibiliteit bij het gebruik van klassieke bedienpunten in het KNX systeem.
• Meer mogelijkheden dan eenvoudige binaire ingangen door logica, telling en analoog ingang.
• Veilige communicatie voor gevoelige toepassingen in woningbouw en utiliteitsbouw.
• Zeer geschikt voor ramen, deuren, scènes, licht en temperatuurregistratie.
• Geen extra voeding vereist, daardoor eenvoudige integratie.

Binnen de Merten respectievelijk SpaceLogic KNX reeks zijn er tasterinterfaces met 2, 4 en 8 kanalen. De kleinere varianten zijn vooral zinvol wanneer slechts weinig contacten moeten worden geïntegreerd of de ruimte in de inbouwdoos zeer beperkt is. De 8-voudige Pro uitvoering biedt daarentegen een duidelijke functiewinst voor complexere taken.

In tegenstelling tot eenvoudigere varianten uit dezelfde reeks biedt de Pro versie naast het hogere aantal kanalen ook uitgebreide functies zoals een analoog ingang voor temperatuursensor, logische functies, impulstelling en de grote kabellengte tot 30 m. Daardoor is hij beter geschikt voor veeleisende ruimtefuncties, voor raambewaking of voor renovaties met verder verwijderde contacten.

Eenvoudigere tasterinterfaces van de fabrikant worden vaak ingezet voor pure schakel- of drukknopfuncties. De Pro uitvoering is de betere keuze wanneer naast licht en scène ook temperatuurwaarden, contacttoestanden van ramen of telimpulsen moeten worden verwerkt. Wie dus meer diagnose, meer logica en meer vrijheidsgraden in de ETS nodig heeft, profiteert duidelijk van deze versie.

Als in het project slechts afzonderlijke drukknopplaatsen zonder extra logica moeten worden geïntegreerd, volstaat vaak een kleinere interface. Moeten echter meerdere contacten op één plaats worden samengebracht en tegelijk led-indicaties of sensorwaarden worden geïntegreerd, dan is de Pro variant duidelijk veelzijdiger.

Vergelijkbare KNX tasterinterfaces zijn onder andere verkrijgbaar van MDT, ABB en Jung. MDT biedt in dit gebied vaak zeer uitgebreide ETS functies en een sterke focus op retrofit en flexibele tasteraansluiting. ABB positioneert vergelijkbare apparaten vaak met focus op brede systeemintegratie in de utiliteitsbouw. Jung is vooral sterk vertegenwoordigd in designgerichte installaties en in de combinatie met hoogwaardige bedienpunten.

Belangrijke verschillen liggen meestal in de ETS structuur, in extra functies zoals interne logica of telling, in de maximale kabellengte en in veiligheidskenmerken zoals Data Secure. KNX basisfuncties blijven systeemmatig compatibel, omdat de integratie via gestandaardiseerde KNX communicatieobjecten plaatsvindt. Bij de keuze telt daarom vooral welke extra functies en welke parametriseringsstijl bij het project passen.

In de ETS is het aan te raden om elk kanaal eerst duidelijk naar functie te benoemen, bijvoorbeeld licht, scène, raam links of raam rechts. Dat vergemakkelijkt niet alleen de ingebruikname, maar ook later servicewerk. Voor drukknoppen moeten korte en lange bediening netjes gescheiden worden geparametriseerd, zodat schakelen en dimmen intuïtief bruikbaar blijven.

Voor raamcontacten is een gescheiden groepsadressering voor open, gesloten en gekanteld zinvol, voor zover deze toestanden worden gebruikt. Zo kunnen verwarmingsverlaging, alarmmelding en visualisatie netjes van elkaar worden gescheiden. Bij deur- en raamgrepen kan bovendien de toestandslogica in de ETS worden gebruikt om foutmeldingen te vermijden.

Bij het gebruik van de temperatuursensor loont het om de meetwaarde niet alleen naar de ruimteregeling te sturen, maar aanvullend ook voor logische functies te gebruiken. Een eenvoudig praktijkvoorbeeld is de koppeling van raamstatus en temperatuur: staat het raam open, dan kan de gewenste temperatuur worden verlaagd of een statusmelding naar de visualisatie worden gestuurd.

Voor impulstelling moet het betreffende kanaal eenduidig als telingang worden geprojecteerd en de verzendwijze passend bij de toepassing worden gekozen. In de praktijk is een cyclische overdracht zinvol voor monitoring, terwijl gebeurtenisgestuurd verzenden vaak busbelasting bespaart. Bij LED-uitgangen moet al in de planning worden gecontroleerd welke terugmeldingen op de drukknopplaats echt meerwaarde bieden, bijvoorbeeld scène actief, raam open of nachtbedrijf.

De Merten KNX Secure tasterinterface Pro 8-voudig met analoog ingang Data Secure MTN6002-0108S verbindt klassieke installatietechniek met moderne, veilige KNX automatisering. Hij is compact, veelzijdig en ontworpen voor veeleisende taken in het dagelijks gebruik. Wie drukknoppen, raamcontacten, leds en sensorsignalen elegant in een KNX project wil integreren, krijgt hier een krachtige en toekomstbestendige oplossing.
