KNX draadloze wandzendermodule RF 4-voudig – KNX zenderinzet CD 5074 RF TSM – Jung – 4011377149731:

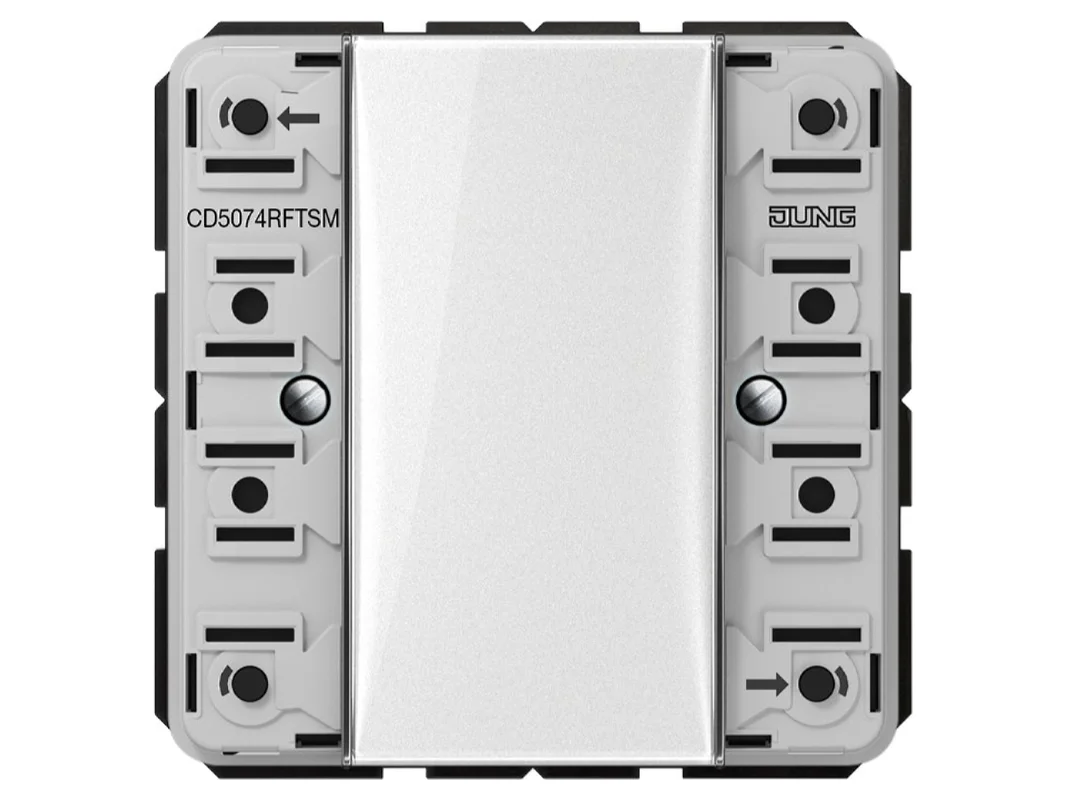

De Jung KNX RF draadloze wandsender-module 4-voudig 868,3 MHz op batterij CD 5074 RF TSM is een elegante oplossing voor de moderne KNX-bediening via draadloze communicatie. De module is geschikt voor de comfortabele aansturing van verlichting, dimmers, jaloezieën en scènes, zonder dat er op de bedieningslocatie een busleiding nodig is. Daarmee is hij ideaal voor retrofit, voor hoogwaardige interieurs en voor ruimtes waarin een nette montage met weinig inspanning gewenst is.

Nauwkeurige draadloze besturing voor KNX met vier vrij te gebruiken toetsen

De draadloze wandsender werkt in het KNX RF-bereik bij 868,0 tot 868,6 MHz en wordt via een passende mediakoppelaar geïntegreerd in bedrade KNX-installaties. Vier toetsvlakken bieden veelzijdige bedieningsopties voor schakelen, dimmen, jaloeziebesturing, waarde-instellingen of het oproepen van scènes. Vier groene leds signaleren de actorstatus, een rode led geeft de transmissiestatus aan. Een geïntegreerde temperatuursensor breidt de toepasbaarheid in de ruimteautomatisering uit.

Producthighlights voordelen

• 4-voudige bediening: Vier vrij toewijsbare toetsen voor verlichting, zonwering, scènes en comfortfuncties.
• KNX RF-integratie: Ideaal voor bestaande KNX-installaties wanneer er op de schakelplaats geen busleiding aanwezig is.
• Batterijvoeding: Flexibele montage zonder vaste voedingsspanning op de inzetlocatie.
• Statusweergave via led: Vier groene leds voor actorstatus en een rode led voor zendprocessen.
• Geïntegreerde temperatuursensor: Praktisch voor extra ruimtefuncties in ETS.
• Flexibele montage: Geschikt voor inbouwdozen volgens DIN 49073, wandmontage of plakmontage op gladde oppervlakken.
• Toets- of wiplogica: Toetsparen kunnen passend bij de gewenste bedieningswijze worden geparametreerd.
• Geschikt voor retrofit: Zeer goede keuze bij modernisering, afbouw en designgerichte retrofit.

Intelligente bedieningsfuncties voor verlichting, scènes en zonwering

• Verlichting schakelen: Comfortabele draadloze bediening voor afzonderlijke armaturen of groepen.
• dimmen: Korte toetsaanslag schakelt, lange druk verandert de dimwaarde.
• Jaloeziebesturing: Omhoog-, omlaag- en lamellenfuncties kunnen praktijkgericht worden weergegeven.
• Scène-oproep: Lichtscènes en comfortscènes snel per toetsaanslag starten.
• Waardegever: Geschikt voor helderheidswaarden of andere KNX-setpoints.
• Ruimtecomfort: De temperatuursensor kan worden gebruikt voor weergave, regeling of logica.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX RF draadloze wandsender-module 4-voudig 868,3 MHz op batterij CD 5074 RF TSM
EAN	4011377149731
Catalogus	Handzender voor wandgebruik
Bussysteem	KNX RF
Producttype	Drukknop 4-voudig
Draadloze frequentie	868,0 tot 868,6 MHz
Nominale spanning	DC 3 V
Batterijtype	1 x lithium CR 2450N
Zendvermogen	max. 20 mW
Zendbereik in open veld	typ. 100 m
Led-weergave	4 groene leds voor actorstatus, 1 rode led voor transmissiestatus
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Bijzonderheid	Geïntegreerde temperatuursensor
Montagewijzen	Inbouwdoos volgens DIN 49073, schroefmontage, plakmontage op gladde oppervlakken
Omgevingstemperatuur	-5 °C tot +45 °C
Projectering	ETS5 of nieuwer

Praktische voordelen, ETS-tips en positionering binnen de KNX RF-omgeving

De Jung KNX RF draadloze wandsender-module 4-voudig 868,3 MHz op batterij CD 5074 RF TSM toont zijn sterke punten overal waar hoogwaardige KNX-bediening zonder nieuwe leidingtrajecten gewenst is. In woningbouw, bij renovaties of in glaszones biedt de module een nette en flexibele oplossing. De combinatie van draadloze bediening, led-statusweergave en temperatuurmeting maakt de toepassing bijzonder veelzijdig.

Vergeleken met eenvoudigere draadloze bedieningspunten met minder toetsen biedt de 4-voudige uitvoering meer vrijheidsgraden voor ruimtefuncties. Zo kunnen bijvoorbeeld verlichting, dimmer, jaloezie en scène op één gemeenschappelijk bedieningsniveau worden gebundeld. Ten opzichte van bekabelde KNX-drukknoppen ligt het duidelijke voordeel in de snelle retrofit en de vrije plaatsing. Bekabelde varianten zijn daarentegen vaak de eerste keuze wanneer er permanent een busvoeding op de inbouwlocatie aanwezig is of wanneer centrale bekabeling vanaf het begin is gepland.

Binnen het Jung-portfolio is deze module bijzonder geschikt voor draadloze bediening in bestaande installaties. In combinatie met de Jung KNX RF mediakoppelaar MK 100 RF wordt de aansluiting op een bedrade KNX-lijn mogelijk. De mediakoppelaar kan bovendien afhankelijk van het project een belangrijke rol spelen bij het bereik en bij de structuur van het draadloze netwerk. Voor pure TP-installaties zonder behoefte aan draadloze communicatie zijn klassieke KNX-drukknoppen van de fabrikant meestal de directere oplossing. Voor de flexibele uitbreiding van een bestaande installatie is de RF-variant echter duidelijk comfortabeler.

Bij andere gerenommeerde fabrikanten zijn er vergelijkbare draadloze oplossingen, bijvoorbeeld van Gira, MDT of Busch-Jaeger. Verschillen blijken vaak uit designlijnen, parametrering, functionaliteit van de led-terugmelding en de integratie van extra sensortechniek. Daarbij is het systeemniveau altijd belangrijk: KNX RF-producten zijn alleen zinvol inzetbaar wanneer de projectplanning in de passende KNX RF-integratie voorziet. De compatibiliteit op KNX-niveau is in principe gegeven, maar de concrete implementatie hangt af van topologie, mediakoppeling en ETS-projectstructuur.

• Zeer geschikt voor retrofit zonder breekwerk of nieuwe busleiding.
• Vier toetsen maken een duidelijke functietoewijzing per ruimte mogelijk.
• Led-terugmelding verhoogt het bedieningscomfort en de statuszekerheid.
• Temperatuursensor vult de drukknop aan met echte meerwaarde voor ruimtefuncties.
• Montage op doos, wand of glasoppervlak zorgt voor grote vrijheid in de interieurbouw.
• Geschikt voor verlichting, zonwering, scènes en setpoint-instellingen.

In ETS is het raadzaam om de vier toetsen eerst duidelijk naar gebruik te structureren. Een typisch voorbeeld in de woonruimte is: toets 1 voor verlichting schakelen, toets 2 voor dimmen, toets 3 voor jaloezie omhoog en omlaag, toets 4 voor scène avond. Zo blijft de bediening intuïtief en herkent de gebruiker de functie direct.

Voor toetsparen kan een wipfunctie zinvol zijn, bijvoorbeeld voor jaloezie omhoog op de bovenste helft en omlaag op de onderste helft. Bij lichtgroepen is daarentegen vaak de toetsfunctie met korte en lange druk ideaal. Korte druk schakelt, lange druk dimt. Deze logica is voor gebruikers zeer vertrouwd en vermindert foutieve bediening.

Planners zouden de geïntegreerde temperatuursensor niet onbenut moeten laten. In kleine ruimtes kan hij dienen als extra waarde voor visualisatie, verwarmingslogica of grenswaardefuncties. Een praktijkgericht voorbeeld is de koppeling met een comfortscène: stijgt de ruimtetemperatuur boven een gedefinieerde waarde, dan kan via KNX een zonweringsscène worden voorbereid of een melding in de visualisatie worden gegenereerd.

Voor stabiele projecten wordt een nette scheiding van de groepsadressen per functie aanbevolen, bijvoorbeeld verlichting, zonwering, scènes en status. Bij draadloze componenten is bovendien een zinvolle plaatsing van de mediakoppelaar belangrijk, zodat goede draadloze omstandigheden worden bereikt. Zo neemt de betrouwbaarheid in de dagelijkse werking toe.

Wie op zoek is naar een stijlvolle, flexibele en technisch sterke KNX-draadloze bediening, maakt met deze 4-voudige wandsender een zeer goede keuze. De module combineert comfortabele besturing, grote montagevrijheid en praktijkgerichte ETS-functies in een compacte oplossing. Vooral bij renovatie, designobjecten en veeleisende woonomgevingen overtuigt hij met nette integratie en sterk bedieningscomfort.
