Description

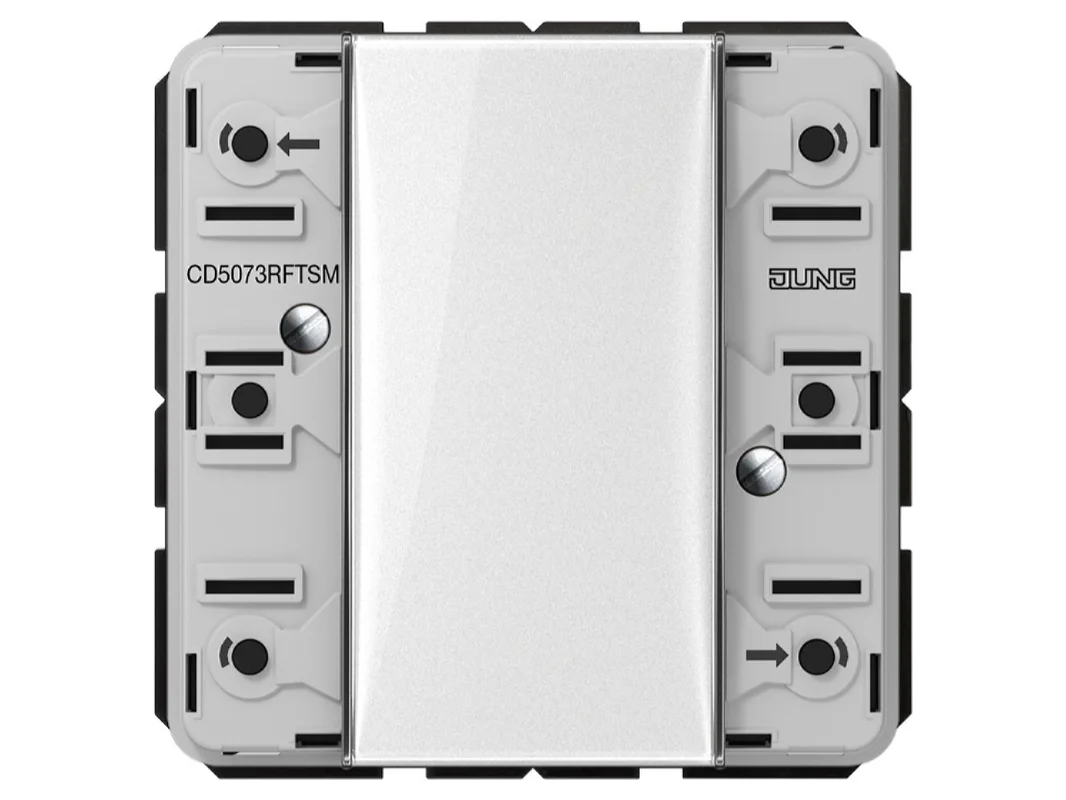

KNX draadloze wandzendermodule RF 3-voudig – KNX zenderinzet CD 5073 RF TSM – Jung – 4011377149694:

De Jung KNX RF wandzendermodule 3-voudig batterijloos inbouw CD 5073 RF TSM is een veelzijdige oplossing voor de moderne KNX-bediening in woningbouw en utiliteitsbouw. De module maakt de comfortabele aansturing van verlichting, dimmers, jaloezieën en scènes via draadloze verbinding binnen een KNX-installatie mogelijk. Door de flexibele montage op een inbouwdoos, aan de wand of op gladde oppervlakken is de wandzender ideaal voor nieuwbouw, modernisering en latere uitbreidingen.

Precieze KNX-radiobediening voor verlichting, jaloezie en scènes

De 3-voudige wandzendermodule is ontwikkeld voor de draadloze bediening van typische KNX-functies. Hij ondersteunt schakelen, dimmen, jaloeziesturing, waarde-instellingen evenals het oproepen en opslaan van lichtscènes. Drie groene leds geven de actuatorstatus aan, een rode led informeert over de overdrachtsstatus. Een geïntegreerde temperatuursensor vergroot de toepasbaarheid in de ruimte-automatisering.

Producthighlights voordelen

• 3-voudig bedieningsconcept: Ideaal voor meerdere functies op één schakelpunt.
• KNX RF integratie: Geschikt voor bedrade KNX-installaties via mediakoppelaars.
• Flexibele montage: Monteerbaar op inbouwdoos, wand of gladde oppervlakken.
• Statusindicatie: Groene en rode leds zorgen voor duidelijke terugmelding.
• Veelzijdige functies: Schakelen, dimmen, jaloezie, waardegever en scène-oproep.
• rockern of toetsenparen: Vrij aanpasbaar aan de gewenste bedieningslogica.
• Temperatuursensor geïntegreerd: Extra gegevens voor slimme ruimteconcepten.
• ETS ready: Projectering en inbedrijfstelling vanaf ETS5.
• Nette retrofit: Zeer geschikt voor uitbreidingen zonder nieuwe busleiding.

Intelligente functies voor meer comfort in het dagelijks leven

• Verlichtingssturing: Schakelen en dimmen direct op de gewenste bedieningsplaats.
• Zonwering: Jaloezieën en rolluiken comfortabel omhoog of omlaag bedienen.
• Scènesturing: Verlichting en zonwering met één druk op de knop oproepen.
• Waarde-instellingen: Helderheidswaarden of andere streefwaarden gericht verzenden.
• Status in beeld: Led-terugmeldingen vergemakkelijken bediening en controle.
• Ruimte-automatisering: Temperatuurwaarde kan in automatiseringslogica worden opgenomen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX RF wandzendermodule 3-voudig batterijloos inbouw CD 5073 RF TSM
EAN	4011377149694
Catalogus	Handzender-wandzender
Producttype	Drukknop 3-voudig
ETS-productfamilie	Drukknop
Bussysteem	KNX RF in KNX-installaties via mediakoppelaars
Aantal kanalen	3
Functies	Schakelen, dimmen, jaloeziesturing, waardegever, scène-oproep
Statusindicatie	3 groene leds voor actuatorstatus, 1 rode led voor overdrachtsstatus
Temperatuursensor	geïntegreerd
Montagetype	Inbouwdoos volgens DIN 49073, schroefmontage of plakmontage
Geschikte oppervlakken	Wandoppervlakken en gladde oppervlakken zoals glasplaten
Bedieningstype	Toetsenparen voor toetsfunctie of wipfunctie
Projectering	ETS5 of nieuwer
Nominale spanning	DC 3 V
Radiofrequentie	868,0 tot 868,6 MHz
Zendmodulevermogen	max. 20 mW
Zendbereik in open veld	typisch 100 m
Omgevingstemperatuur	-5 °C tot +45 °C
Beschermingsgraad	IP20

Meer vrijheid bij de KNX-bediening in nieuwbouw en retrofit

De Jung KNX RF wandzendermodule 3-voudig batterijloos inbouw CD 5073 RF TSM is bijzonder interessant wanneer bedieningspunten zonder grote bekabelingsinspanning moeten worden toegevoegd. Hij is geschikt voor woonruimtes, vergaderruimtes, gangen of glazen wanden waar klassieke busleidingen alleen met grote inspanning achteraf kunnen worden aangebracht. Zo ontstaan nette en elegante bedieningsplaatsen voor verlichting, zonwering en scènes.

In het dagelijks gebruik overtuigt de module met een duidelijke bedieningslogica, zichtbare statusterugmelding en een hoge flexibiliteit bij de plaatsing. De geïntegreerde temperatuursensor kan bovendien voor ruimtefuncties worden gebruikt, bijvoorbeeld voor het registreren van een temperatuurwaarde in de ruimte of voor eenvoudige logica in de gebouwautomatisering.

• Ideaal voor extra schakelpunten zonder omslachtige bekabeling.
• Zeer geschikt voor modernisering en hoogwaardige retrofit.
• Meerdere KNX-functies op één compact bedieningspunt.
• Led-statusindicatie zorgt voor meer transparantie in het dagelijks gebruik.
• Montage ook op gladde oppervlakken zoals glas mogelijk.
• Temperatuursensor biedt extra meerwaarde voor de ruimte-automatisering.

Binnen het Jung-portfolio is het model uit de CD-serie de juiste keuze voor installaties in de designomgeving CD. Technisch verwante varianten uit andere series zoals LS 5073 RF TSM bieden een vergelijkbare functionele omvang, maar verschillen vooral in serie, uiterlijk en de passende afdekking. Wie al schakelaars en afdekramen uit de CD-serie gebruikt, krijgt met deze uitvoering een harmonieuze integratie in het bestaande ruimteontwerp.

Vergeleken met eenvoudigere bedieningspunten met minder functies biedt de 3-voudige uitvoering meer vrijheidsgraden bij de toewijzing. Daardoor kunnen verlichting, jaloezie en scène op één plek worden gebundeld. Dat is bijzonder praktisch in ruimtes met meerdere comfortfuncties.

Vergeleken met vast bedrade KNX-druksensoren ligt de kracht van deze module in de flexibele plaatsing en de eenvoudige retrofit. Bedrade sensoren zijn vaak de eerste keuze in complete nieuwbouw met doorlopende busbekabeling. Draadloze modules spelen hun voordelen uit wanneer extra bedieningspunten, glasoppervlakken of lastige montageplaatsen gewenst zijn.

Modellen met minder kanalen zijn eerder geschikt voor eenvoudige afzonderlijke functies zoals verlichting of jaloezie op kleinere schakelpunten. De 3-voudige variant is zinvol wanneer meerdere disciplines op één bedieningsveld moeten samenkomen en een duidelijk gestructureerde bediening gewenst is.

Vergelijkbare KNX RF- of draadloze oplossingen zijn bijvoorbeeld te vinden bij Gira, Busch-Jaeger en Hager. De wezenlijke verschillen liggen meestal in designlijnen, bedieningsfilosofie, parametreringsomvang en de integratie in het betreffende schakelprogramma. Bij de keuze is het belangrijk of het product optisch in het bestaande afdekraamprogramma past en hoe het in de bestaande KNX-structuur wordt geïntegreerd.

Bij fabrikantoverstijgende projecten moet worden nagegaan of de draadloze koppeling op dezelfde systeembasis werkt en welke rol een mediakoppelaar vervult. In de praktijk hangt de compatibiliteit sterk af van de projectstructuur en de gebruikte KNX-componenten. Voor een homogeen design en een duidelijke parametrering is een oplossing binnen één serie vaak bijzonder economisch.

Voor een nette inbedrijfstelling is het aan te raden elke toets al in ETS eenduidig naar functie te benoemen, bijvoorbeeld Verlichting plafond, Jaloezie zuid of Scène avond. Zo blijven groepsadressen en communicatieobjecten ook in grotere projecten duidelijk navolgbaar. Bij toetsenparen kan één zijde voor Aan of Omhoog en de andere voor Uit of Omlaag worden gebruikt.

Een praktisch voorbeeld is de combinatie van een korte toetsdruk voor schakelen en een lange toetsdruk voor dimmen. Evenzo kan een toetsenpaar worden toegewezen voor Jaloezie omhoog en omlaag, terwijl de derde functie een scène-oproep start. De geïntegreerde temperatuurwaarde kan daarnaast naar een groepsadres worden verzonden en in een ruimteregeling of visualisatie worden gebruikt.

Voor stabiele projecten is het zinvol statusobjecten netjes te koppelen aan terugmeldingen van de actuatoren. Zo geven de leds de werkelijke status beter aan. Bij moderniseringen met mediakoppelaar moet de draadloze verbinding vroeg in het project worden getest, zodat montageplaats, bereik en bedieningscomfort optimaal op elkaar aansluiten.

Met de Jung KNX RF wandzendermodule 3-voudig batterijloos inbouw CD 5073 RF TSM kiest u voor een elegante en doordachte oplossing voor moderne KNX-bedieningsconcepten. De module combineert flexibele montage, veelzijdige functies en duidelijke statusindicaties in één compacte systeembouwsteen voor veeleisende smart-buildingprojecten.

Of het nu gaat om nieuwbouw, uitbouw of retrofit: deze 3-voudige draadloze bedieningspost biedt meer comfort, meer vrijheid bij de planning en een hoogwaardige integratie in de CD-designwereld van Jung.
