Description

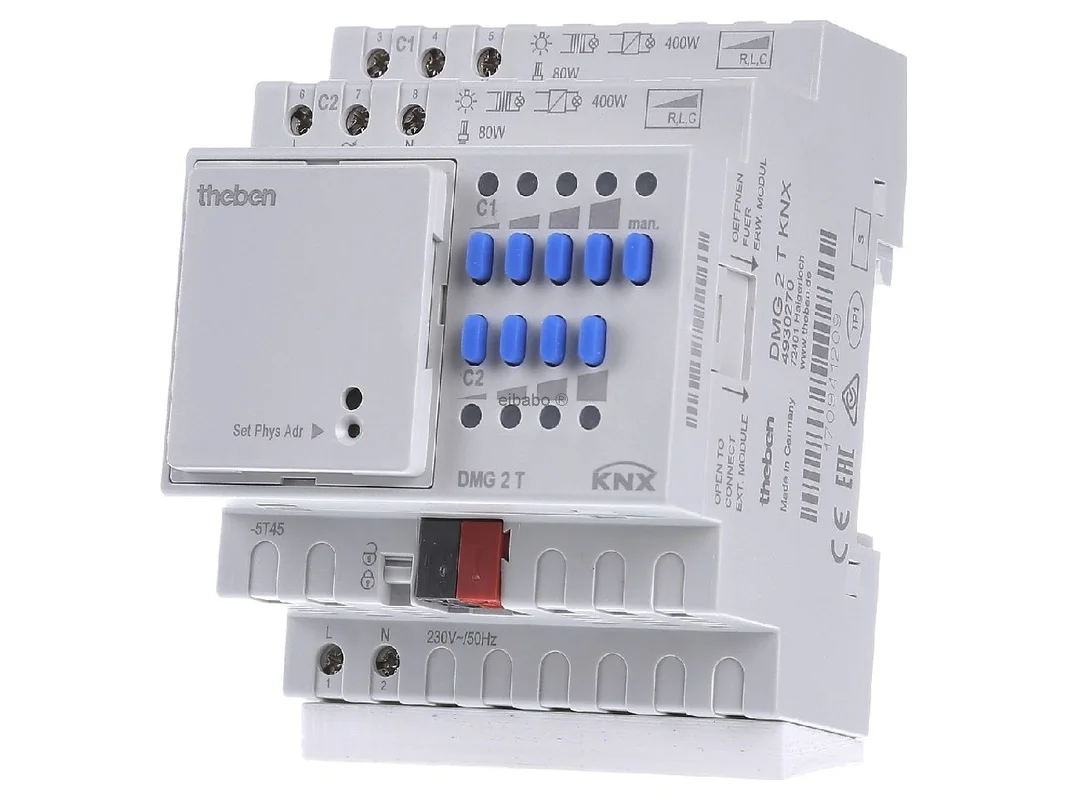

KNX basismodule universele dimmer 2-voudig DMG 2 T KNX – Theben – 4930270 – 4003468490006:

De Theben KNX universele dimactor 2-voudig basismodule 2x400W MIX2 DMG 2 T KNX 4930270 is een krachtige oplossing voor de nauwkeurige lichtregeling in moderne KNX-installaties. Als flexibel basismodule van de MIX2-serie stuurt hij twee dimuitgangen voor veel gangbare lastsoorten aan en is hij geschikt voor woningbouw, utiliteitsbouw en veeleisende smart-building-projecten. Dankzij het brede dimbereik van 0 tot 100% kunnen lichtsfeer, energieverbruik en comfort doelgericht op elkaar worden afgestemd.

Nauwkeurige lichtregeling met de Theben KNX universele dimactor 2-voudig basismodule 2x400W MIX2 DMG 2 T KNX 4930270

Het apparaat dimt gloeilampen, laag- en hoogvolt-halogeenlampen evenals dimbare spaarlampen en dimbare LED-retrofitlampen bijzonder flexibel. Verschillende dimcurves helpen daarbij om verschillende lichtbronnen zuiver en traploos aan te sturen. Dankzij automatische lastherkenning, optioneel selecteerbaar, past de dimactor zich aan veel toepassingen aan en biedt hij een hoge bedrijfszekerheid in het KNX-dagelijks gebruik.

Als basisapparaat van de MIX2-familie is de actor modulair opgebouwd en kan hij met DME 2 T tot maximaal zes kanalen worden uitgebreid. Daarnaast kunnen tot twee willekeurige MIX- of MIX2-uitbreidingsapparaten worden aangesloten. Dat creëert speelruimte voor projecten waarin naast licht ook andere functies centraal in de verdeler worden gepland. De handmatige bediening direct op het apparaat maakt testen, service en snelle controle ook zonder busmodule mogelijk.

Producthighlights voordelen

• Twee krachtige dimuitgangen: Geschikt voor tot 2 x 400W/VA of gebrugd 1 x 800W/VA.
• Universele lastondersteuning: Voor gloeilampen, halogeen, dimbare ESL en dimbare LED-retrofitlampen.
• Fijne dimcurves: Traploos en rustig dimmen voor veel soorten lampen.
• MIX2-systeembouw: Als basismodule veelzijdig uitbreidbaar voor groeiende KNX-projecten.
• Automatische lastherkenning: Vergemakkelijkt de ingebruikname en vergroot de toepassingsbreedte.
• Handbediening op het apparaat: Schakel- en dimwaarden zoals 0, 25, 50, 75 en 100% direct testbaar.
• Afneembare busmodule: Apparaat en KNX-busmodule kunnen onafhankelijk van elkaar worden vervangen.
• Ook geschikt voor ventilatoren: In passende toepassingen kan de actor veel ventilatoren netjes aansturen.
• Boostergeschikt: Per kanaal kunnen bij gebruik als stuuruitgang meerdere dimboosters worden aangestuurd.
• Ruimtebesparende REG-bouwvorm: Ontworpen voor montage op DIN-rail in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX universele dimactor 2-voudig basismodule 2x400W MIX2 DMG 2 T KNX 4930270
EAN	4003468490006
Catalogus	Dimactor
Bussysteem	KNX TP
Uitvoering	Universele dimactor, basismodule MIX2
Aantal uitgangen	2 dimkanalen
Uitbreidbaarheid	Met DME 2 T tot maximaal 6 kanalen, daarnaast tot 2 MIX- of MIX2-uitbreidingen
Dimbereik	0 tot 100%
Vermogen per kanaal	5 tot 400W/VA
Maximale last	2 x 400W/VA of 1 x 800W/VA
Boosterbedrijf	Als stuuruitgang per kanaal aansturing van maximaal 5 DMB 1 T mogelijk
Geschikte lastsoorten	R-, L- en C-lasten evenals LED-retrofit
Lichtbronnen	Gloeilampen, laagvolt- en hoogvolt-halogeen, dimbare ESL, dimbare LED-retrofitlampen
Bedrijfsspanning	230 V AC, 50 Hz
KNX-busspanning	Busspanning, stroomopname tot 4 mA
Stand-by-vermogen	ca. 0,9 W
Vermogensverlies max.	ca. 4,5 W
Montagewijze	REG, DIN-rail
Breedte	4 TE
Aansluittype	Schroefklemmen, KNX-busklem
Lokale bediening	Ja, met vaste dimniveaus en testfunctie
Busmodule	Afneembaar
Beschermingsgraad	IP20

Flexibele MIX2-dimtechniek voor KNX-lichtconcepten en slimme modernisering

Deze dimactor is bijzonder interessant voor installaties waarin verschillende soorten lichtbronnen in één systeem samenkomen. In woningen kunnen bijvoorbeeld woonkamer, gang en eetruimte van individuele dimprofielen worden voorzien. In utiliteitsgebouwen profiteren vergaderruimtes, ontvangstruimtes of verblijfszones van nauwkeurig afgestemde lichtwaarden en een betrouwbare KNX-integratie. Dankzij de modulaire MIX2-structuur blijft de installatie open voor latere uitbreidingen.

Een groot voordeel in de praktijk is de combinatie van universeel lastvermogen, handmatige bediening en vervangbare busmodule. Dat vereenvoudigt servicewerkzaamheden, vermindert stilstand in bestaande installaties en helpt bij de gestructureerde modernisering van oudere verdeelkasten. Wie verschillende soorten lampen in een project veilig wil dimmen, krijgt hier een robuuste en zeer aanpasbare basis.

• Zeer goed geschikt voor gemengde lichtkringen met klassieke en moderne lichtbronnen.
• Zuiver dimmen dankzij passende dimcurves voor verschillende lastkarakteristieken.
• Directe functietest in de schakelkast bespaart tijd bij ingebruikname en service.
• Modulair uitbreidbaar wanneer later extra dimkanalen nodig zijn.
• Ook interessant voor geselecteerde ventilatortoepassingen wanneer een regelbare aansturing gewenst is.
• In het KNX-project goed bruikbaar voor scènes, centrale functies en tijdafhankelijke lichtregeling.

Binnen de MIX2-familie is de basismodule ontworpen voor maximale flexibiliteit. In vergelijking met de Theben DME 2 T KNX gaat het hier niet om een puur uitbreidingsapparaat, maar om de centrale basismodule met eigen KNX-aansluiting. Wie een nieuwe dimfunctie opbouwt, start daarom typisch met dit apparaat. De DME 2 T KNX vult de installatie alleen aan wanneer extra dimkanalen nodig zijn.

In vergelijking met pure schakelactoren van Theben biedt deze dimactor duidelijk meer fijngevoeligheid bij lichtscènes, bijna-constantlichttoepassingen en comfortfuncties. Schakelactoren zijn zinvol wanneer lasten alleen aan of uit worden geschakeld. De DMG 2 T KNX is de betere keuze wanneer sfeer, energiebesparing en compatibiliteit met lichtbronnen een belangrijke rol spelen.

Terwijl eenvoudige schakelapparaten vooral bedoeld zijn voor niet-dimbare verbruikers, richt dit model zich op lichtkringen met eisen aan traploze regeling. Vergeleken met compactere oplossingen zonder MIX2-uitbreidingsreserve scoort het apparaat met zijn systeemopenheid. Dat is vooral een voordeel wanneer een project stapsgewijs groeit of meerdere functies in een uniforme Theben-architectuur worden gepland.

Wie alleen extra kanalen aan een bestaand MIX2-systeem wil toevoegen, kiest eerder voor de DME 2 T KNX. Wie daarentegen een nieuw KNX-dimsegment met volledige basisfunctie wil opbouwen, zit met deze basismodule goed.

Vergelijkbare KNX-dimactoren zijn bijvoorbeeld te vinden bij MDT, ABB en Hager. MDT biedt in veel projecten zeer functionele actoren met een brede ETS-applicatie en vaak een grote kanaalvariëteit. ABB is in grotere utiliteitsgebouwen vaak gevraagd vanwege zijn systeemdiepte en duidelijke projectstructuur. Hager richt zich vaak op installaties met een sterke focus op klassieke gebouwtechniek en merkgerichte systeemplanning.

Het wezenlijke verschil van dit Theben-apparaat ligt in de MIX2-bouwwijze met modulaire uitbreiding evenals in het samenspel van basismodule, uitbreidingsmodules en afneembare busmodule. Voor projecten die al op Theben MIX of MIX2 inzetten, is de integratie bijzonder logisch. Bij KNX zijn de basisfuncties via standaardobjecten goed integreerbaar, de exacte parametrering en functielogica blijven echter fabrikantspecifiek.

In ETS is het aan te raden elk kanaal duidelijk naar ruimte en lastsoort te benoemen, bijvoorbeeld „Wonen plafond LED“ of „Eethoek pendel halogeen“. Zo blijven diagnose en onderhoud ook in grotere projecten overzichtelijk. Voor LED-lasten moet eerst een voorzichtige parametrering met passende lastsoort en rustig dimgedrag worden gekozen. Daarna kan de curve fijn op de werkelijke lichtbron worden afgestemd om flikkeren in het onderste bereik te vermijden.

Praktisch is het werken met gescheiden groepsadressen voor schakelen, relatief dimmen, absolute waarde en status. Voorbeeld: in de woonkamer kan een tastsensor met een korte druk schakelen en met een lange druk dimmen. Parallel daaraan stuurt een visualisatie de absolute waarde in procent voor scènes zoals „TV“, „Eten“ of „Reiniging“. Zo blijft de bediening op de toets eenvoudig, terwijl de visualisatie exacte waarden gebruikt.

Voor nette scènes loont het om terugmeldobjecten consequent op te nemen. In een vergaderruimte kan bijvoorbeeld scène 1 op 70% voor presentaties, scène 2 op 100% voor reiniging en scène 3 op 35% voor videoconferenties worden ingesteld. Wanneer verschillende lichtbronnen worden gemengd, moet elke scène in de praktijk worden gecontroleerd, zodat helderheid en dimverloop in de ruimte echt harmonieus overkomen.

Wanneer licht niet alleen geschakeld, maar merkbaar beter geënsceneerd moet worden, overtuigt deze module met prestaties, flexibiliteit en systeemreserve. De universele lastondersteuning, de praktijkgerichte handbediening en de MIX2-uitbreidbaarheid maken de dimactor tot een overtuigende keuze voor professionele KNX-lichtregeling. Zo ontstaan comfortabele, efficiënte en toekomstbestendige lichtoplossingen met veel aanpassingsvrijheid in het dagelijks gebruik.
