Description

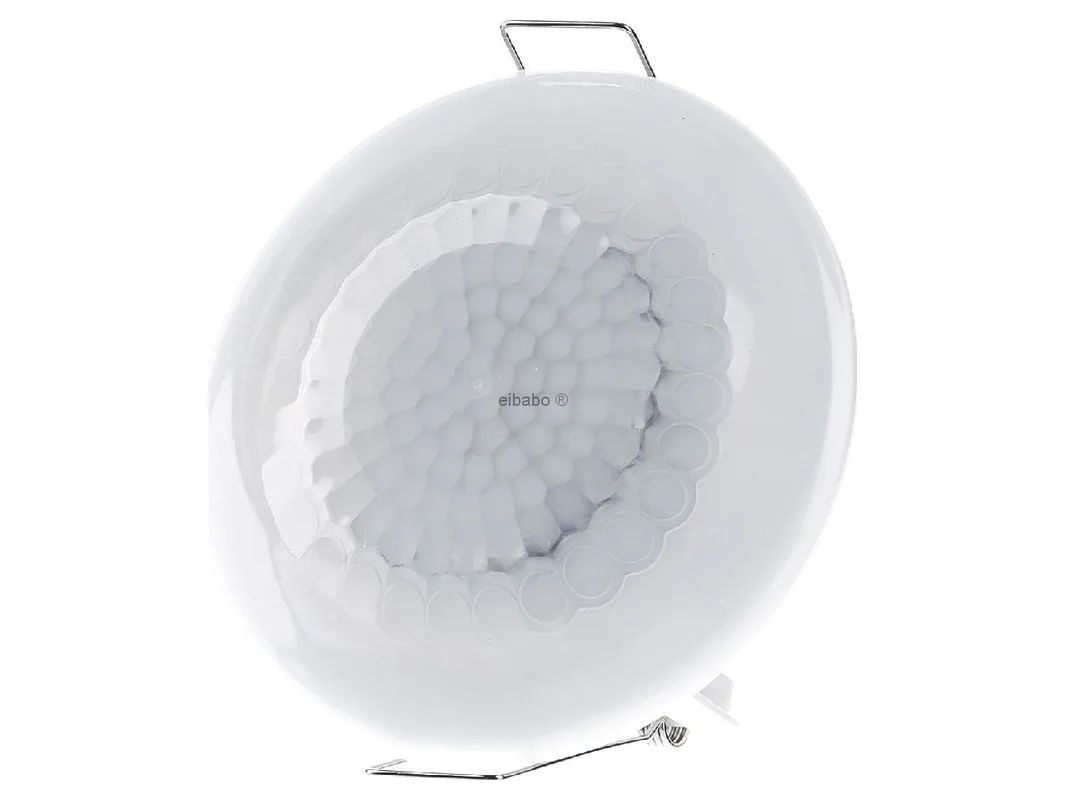

KNX Aanwezigheidsmelder (PIR) DE plafondmontage – Bewegingssensor voor bussysteem 0…360° LUXA10… – Theben – 1039053 – 4003468102213:

De Theben KNX aanwezigheidsmelder PIR plafondmontage 360° 2 lichtkanalen 2 HKL-kanalen binnenruimte LUXA103S36012KNXDEWH 1039053 is een sterke oplossing voor nauwkeurige aanwezigheids- en lichtregeling in moderne KNX-projecten. De melder is ontworpen voor plafondmontage binnenshuis en detecteert bewegingen betrouwbaar in een rond 360°-gebied. Met twee lichtkanalen, twee aanwezigheidskanalen voor HKL en geïntegreerde helderheids- en temperatuurmeting biedt hij de beste voorwaarden voor efficiënte ruimteautomatisering in kantoor, school, vergaderruimte, gang of nevenruimte.

Nauwkeurige ruimtedetectie en slimme KNX-regeling met de Theben KNX aanwezigheidsmelder PIR plafondmontage 360° 2 lichtkanalen 2 HKL-kanalen binnenruimte LUXA103S36012KNXDEWH 1039053

De aanwezigheidsmelder combineert betrouwbare PIR-detectie met fijn afstelbare lichtregeling. Twee lichtkanalen maken automatisch schakelen of constante lichtregeling mogelijk, terwijl twee gescheiden aanwezigheidskanalen gericht kunnen worden gebruikt voor verwarmings-, klimaat- en ventilatiefuncties. De gerichte helderheidsmeting ondersteunt een vraaggestuurde regeling met hoge praktische bruikbaarheid in het dagelijks gebruik. Dankzij KNX Data Secure is het apparaat ook geschikt voor projecten met verhoogde eisen aan data- en installatiebeveiliging.

Producthighlights voordelen

• 360° detectie: Rond detectiebereik met Ø 12 m bij 3 m montagehoogte voor een groot ruimtedekkend bereik.
• Twee lichtkanalen: Ideaal voor hoofdverlichting en extra verlichting of voor gezoneerde verlichting.
• Twee HKL-kanalen: Aanwezigheidsgegevens kunnen gescheiden worden gebruikt voor verwarming, klimaat en ventilatie.
• Constante lichtregeling: Houdt het gewenste lichtniveau automatisch aan en bespaart energie.
• Schakel- en dimfunctie: Ondersteunt dimbare verlichting met of zonder invloed van daglicht.
• Geïntegreerde temperatuursensor: Extra meetwaarden voor intelligente ruimtelogica in het KNX-systeem.
• Dag- en nachtomschakeling: Omschakeling via telegram voor flexibele bedrijfsmodi.
• Stand-byfunctie: Praktisch oriëntatielicht voor gangen, ingangen of sanitaire ruimtes.
• Logica aan boord: Drie logische kanalen met EN, OF en XOR voor lokale automatiseringstaken.
• Vol- of halfautomaat: Aanpasbaar aan comforteisen en gebouwgebruik.
• Handmatige overname: Bediening via externe KNX-drukknoppen voor meer flexibiliteit in het dagelijks gebruik.
• Praktijkgerichte parametrering: Teach-in, kortstondige aanwezigheid, blokkeerfuncties en instelbare nalooptijden.

Intelligente functies voor licht, comfort en energie-efficiëntie

• Vraaggestuurd licht: Verlichting wordt alleen geactiveerd wanneer aanwezigheid wordt gedetecteerd en de streefwaarde wordt onderschreden.
• Constant lichtniveau: Daglicht wordt meegenomen om kunstlicht passend bij te regelen.
• Gerichte HKL-regeling: Ruimtes worden alleen bij werkelijk gebruik klimatologisch verzorgd.
• Temperatuur als extra waarde: Nuttig voor comfortfuncties, monitoring en eenvoudige ruimtelogica.
• Scènefunctie: Geschikt voor werk-, schoonmaak- of avondbedrijf.
• Parallelschakeling: Detectiebereik kan in grotere ruimtes worden uitgebreid.
• Testbedrijf: Snelle controle van detectieveld en functie bij ingebruikname.
• Aanpasbare gevoeligheid: Flexibele parametrering voor verschillende ruimtesituaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben LUXA 103 S360-12 KNX DE WH, Art.-Nr. 1039053
EAN	4003468102213
Categorie	Bewegingsmelder
Apparaattype	KNX aanwezigheidsmelder met PIR-sensor
Bussysteem	KNX
Montagewijze	DE-plafondmontage binnenshuis
Detectiehoek	360°
Detectiebereik	Ø 12 m, 113 m² bij 3 m montagehoogte
Montagehoogte	2 tot 4 m
Lichtkanalen	2
Aanwezigheidskanalen HKL	2
Helderheidsmeting	1 gerichte menglichtmeting
Meetbereik helderheid	5 tot 1000 lx
Temperatuursensor	geïntegreerd
Bedrijfsmodi	Volautomaat of halfautomaat
Lichtregeling	Schakelbedrijf of constante lichtregeling
Dimfunctie	met en zonder invloed van daglicht
Logische kanalen	3, EN / OF / XOR
Dag / nacht	Omschakeling via KNX-telegram
Stand-byfunctie	Oriëntatielicht
KNX-beveiliging	KNX Data Secure
Bediening en parametrering	ETS, afstandsbediening, app, app via BLE
Beschermingsgraad	IP54
Bedrijfstemperatuur	-5 °C tot +45 °C
Aansluiting	KNX-busklem
Kleur	Wit

Meer efficiëntie in KNX-ruimtes door fijn afgestemde aanwezigheids- en lichtlogica

Deze aanwezigheidsmelder is bijzonder geschikt voor ruimtes waarin lichtkwaliteit, energiebesparing en een soepel automatiseringsverloop centraal staan. Twee gescheiden lichtkanalen bieden meer vrijheid bij zonering, bijvoorbeeld voor werkplek en randzone of voor basisverlichting en accentverlichting. De twee aanwezigheidskanalen voor HKL helpen om ventilatie of temperatuurregeling nauwkeuriger aan het werkelijke gebruik aan te passen. Dat leidt tot minder onnodig bedrijf en meer comfort in het dagelijks gebruik.

Het apparaat is vooral in het voordeel op plaatsen waar naast pure aanwezigheid ook lichtwaarde, temperatuur en flexibele scènes in de gebouwautomatisering moeten worden opgenomen. De stand-byfunctie voor oriëntatielicht is ideaal voor verkeerszones, terwijl teach-in, kortstondige aanwezigheid en selecteerbare regelsnelheid de fijnafstelling in veeleisende projecten vergemakkelijken.

• Twee lichtkanalen voor gedifferentieerde lichtscènes en zoneregeling.
• Twee afzonderlijke aanwezigheidskanalen voor HKL-processen met hogere precisie.
• Constante lichtregeling voor gelijkmatige lichtomstandigheden op de werkplek.
• Geïntegreerde temperatuursensor voor extra ruimtedata zonder extra sensor.
• KNX Data Secure voor hogere veiligheid in moderne KNX-installaties.
• Flexibele parametrering voor kantoor, gang, sanitaire ruimte of vergaderruimte.
• Parallelschakeling voor grotere oppervlakken en complexe ruimte-indelingen.

Binnen de LUXA 103-serie positioneert dit model zich als veelzijdige KNX aanwezigheidsmelder voor binnengebruik met plafondmontage en een detectiediameter van 12 m. Zeer vergelijkbaar is de Theben LUXA 103 S360-12 KNX UP WH, die eveneens inzet op 360° detectie, 12 m reikwijdte en KNX-functies voor licht en HKL. Het wezenlijke verschil zit in de montage-uitvoering. Terwijl de UP-variant bedoeld is voor plafondinbouw, richt dit model zich op projecten met DE-plafondmontage. Dat vergemakkelijkt de keuze afhankelijk van de bouwkundige situatie en plafondopbouw.

Ten opzichte van eenvoudigere aanwezigheids- of bewegingsmelders van de fabrikant biedt deze KNX-uitvoering duidelijk meer diepgang in de parametrering. Vooral de combinatie van twee lichtkanalen, twee HKL-kanalen, logische functies, constante lichtregeling en veilige KNX-communicatie tilt het apparaat duidelijk in de richting van professionele gebouwtechniek.

Eenvoudigere Theben-melders zijn vooral geschikt voor pure schakeltaken, bijvoorbeeld in kleine nevenruimtes of verkeerszones. Dit model toont daarentegen zijn sterke punten in ruimtes met hogere comforteisen. Daartoe behoren kantoren, conferentieruimtes, opleidingsruimtes of zones met wisselend daglicht. Hier is nauwkeurige lichtregeling vaak belangrijker dan alleen het in- en uitschakelen.

Wanneer alleen een eenvoudige aanwezigheidsmelding nodig is, kan een basisapparaat volstaan. Maar als een duidelijke scheiding van licht en HKL gewenst is of scènes, oriëntatielicht en handmatige overname geïntegreerd moeten worden, is dit KNX-model de geschiktere keuze.

Vergelijkbare KNX-aanwezigheidsmelders komen onder andere van Steinel, B.E.G. en ABB. Modellen van deze fabrikanten dekken vergelijkbare basistaken af zoals 360° detectie, lichtschakeling en aanwezigheidsmelding, maar verschillen vaak in parametreringslogica, ETS-structuur, beveiligingsfuncties en diepgang van de lichtregeling.

• Steinel: Vaak sterk gericht op comfortfuncties en moderne sensortechniek. Verschillen tonen zich vaak in de app-koppeling en in de bedieningsfilosofie.
• B.E.G.: Breed verspreid in de projectmarkt. Afhankelijk van de serie zijn er veel varianten beschikbaar voor verschillende reikwijdtes en ruimtegroottes.
• ABB: Goed geschikt voor KNX-omgevingen met een breed systeemlandschap. Verschillen liggen vaak in designtaal, parametrering en functieverdeling.

Bij KNX is de basisintegratie via gestandaardiseerde datapunten goed realiseerbaar. Toch loont het om voor de start van het project applicatie, communicatie-objecten en gewenste logische functies nauwkeurig te bekijken.

In ETS is het aan te raden om eerst de licht- en aanwezigheidskanalen duidelijk te benoemen, bijvoorbeeld „Licht werkplek”, „Licht randzone”, „HKL aanwezigheid kantoor” en „HKL aanwezigheid vergadering”. Dat zorgt voor duidelijkheid bij groepsadressen en latere diagnose. Voor kantoren is het vaak zinvol om de constante lichtregeling met een vaste streefwaarde te starten en de regelsnelheid gematigd te kiezen. Zo werkt de regeling rustig en aangenaam.

Een praktijkgericht voorbeeld: kanaal 1 stuurt de hoofdverlichting met constante lichtregeling, kanaal 2 het oriëntatielicht in de randzone in schakelbedrijf. De HKL-kanalen melden aanwezigheid afzonderlijk aan de verwarmingsregeling en ventilatie. Via de dag- en nachtomschakeling kan ’s nachts een gereduceerde lichtstrategie actief zijn, terwijl overdag de volledige werklichtlogica geldt.

Voor vergaderruimtes wordt de scènefunctie aanbevolen, bijvoorbeeld met de toestanden „Presentatie”, „Vergadering” en „Reiniging”. Via externe KNX-drukknoppen kan handmatig worden overgenomen zonder de automatische basislogica op te geven. Nalooptijden moeten passend bij het ruimtegebruik worden gekozen: korter in nevenruimtes, langer in kantoren met rustige activiteiten. Tijdens testbedrijf kan het detectieveld snel worden gecontroleerd en indien nodig via de gevoeligheid worden bijgesteld.

Wie op zoek is naar een krachtige KNX-aanwezigheidsmelder voor professionele binnenruimtes, maakt met dit model een zeer goede keuze. Het apparaat combineert betrouwbare 360° detectie, flexibele lichtregeling, HKL-integratie en veilige KNX-communicatie in een compacte oplossing. Zo ontstaat een automatisering die energie bespaart, het comfort verhoogt en zich naadloos in veeleisende KNX-concepten voegt.

Of het nu gaat om kantoor, onderwijsgebouw of utiliteitsbouw: deze aanwezigheidsmelder ondersteunt intelligent ruimtegebruik met hoge precisie en grote praktijkgerichtheid. Een overtuigende keuze voor toekomstbestendige licht- en ruimteregeling.
