Klepaandrijving regelaar 4-voudig REG handleiding – Verwarmingsactuator voor KNX-domotica VC/S 4.2.1 – ABB – 2CDG110217R0011 – 4016779011495:

De ABB KNX ventielaandrijvingscontroller 4-voudig REG met handbediening VC/S 4.2.1 is de intelligente oplossing voor de nauwkeurige ruimtelijke klimaatregeling in moderne woon- en utiliteitsgebouwen. Het modulaire inbouwapparaat stuurt verwarmings- en koeltoepassingen doelgericht en betrouwbaar aan, bijvoorbeeld op radiatoren, vloerverwarmingen of koelplafonds. Vier afzonderlijk bruikbare kanalen maken een onafhankelijke regeling per zone mogelijk en zorgen zo voor optimale voorwaarden voor comfort, efficiëntie en een nette KNX-integratie.

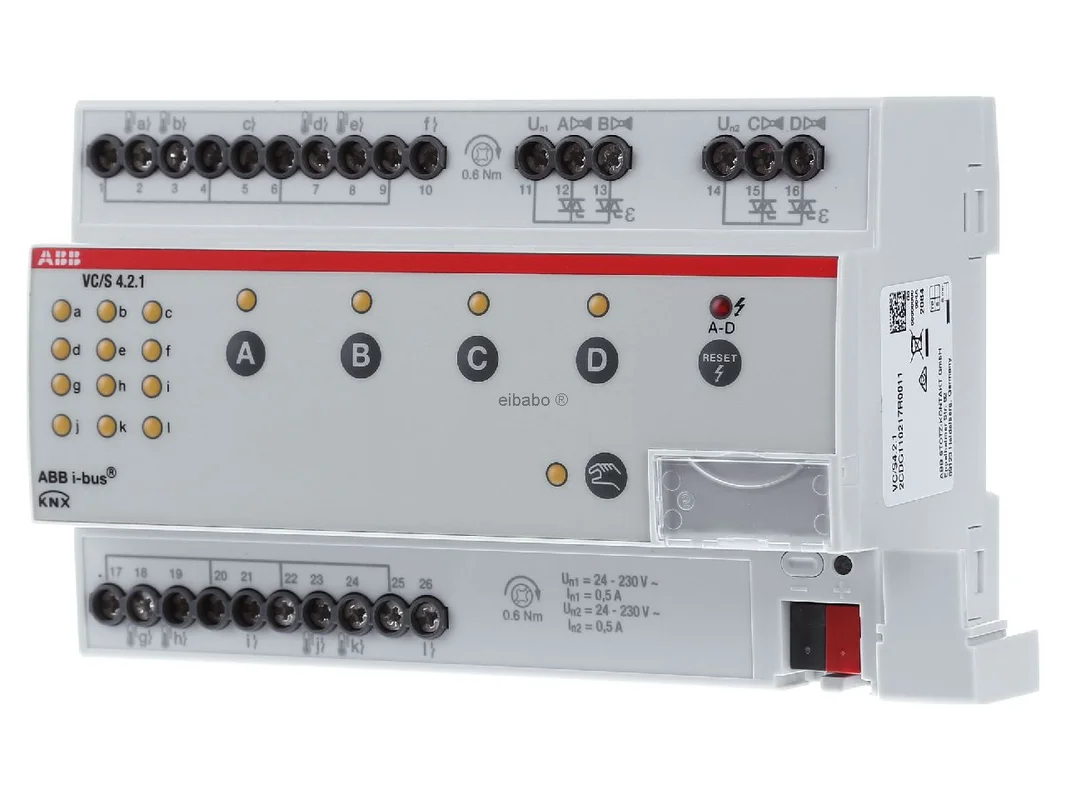

ABB KNX ventielaandrijvingscontroller 4-voudig REG met handbediening VC/S 4.2.1 voor nauwkeurige verwarmings- en koelregeling

Elk kanaal beschikt over een elektronisch ventieluitgang voor de aansturing van thermo-elektrische stelaandrijvingen. Daarnaast zijn er per kanaal drie ingangen voor het registreren van belangrijke ruimtetoestanden. Zo kunnen raamcontacten, dauwpuntsensoren, niveausensoren of temperatuursensoren direct worden geïntegreerd. De geïntegreerde ruimtetemperatuurregelaar maakt een directe en vraaggestuurde regeling van de aangesloten toepassingen mogelijk. Vooral in de praktijk zijn de eenvoudige lokale bediening en de uitgebreide diagnose- en inbedrijfstellingsfuncties binnen de ABB KNX-omgeving bijzonder waardevol.

Producthighlights voordelen

• Vier onafhankelijke kanalen: Ideaal voor de gescheiden aansturing van meerdere verwarmings- of koelzones.
• Voor verwarmen en koelen: Geschikt voor radiatoren, vloerverwarming en koelplafonds.
• Geïntegreerde ruimtetemperatuurregelaar: Directe temperatuurregeling zonder extra regelaar per kanaal.
• Elektronische ventieluitgangen: Nette aansturing van thermo-elektrische stelaandrijvingen in het KNX-systeem.
• Drie ingangen per kanaal: Flexibele integratie van raamcontact, dauwpuntsensor, niveausensor of temperatuursensor.
• Hoge installatieflexibiliteit: Ook geschikt voor analoog ruimtelijke bedieningsapparaten van de ABB-serie SAR/A.
• Handbediening direct op het apparaat: Praktisch bij test, service en inbedrijfstelling in de verdeelkast.
• Ondersteunt diagnosefuncties: Vergemakkelijkt parametrering, controle en gebruik in veeleisende projecten.
• KNX-systeemintegratie: Passend voor doorlopende gebouwautomatisering met een duidelijke structuur.
• Efficiënte werking: Ondersteunt energiegeoptimaliseerde ruimteregeling met hoge functiedichtheid.

Intelligente ruimtelijke klimaatfuncties voor KNX-projecten

• Zoneregeling: Elk kanaal kan een eigen ruimte of zone individueel regelen.
• Raambewaking: Bij een open raam kan de verwarmings- of koelfunctie naar behoefte worden aangepast.
• Dauwpuntbewaking: Vooral belangrijk bij koelplafonds om vochtproblemen vroegtijdig te herkennen.
• sensorintegratie: Extra toestanden in de ruimte kunnen direct worden geregistreerd en geëvalueerd.
• Directe lokale bediening: Snelle controle van de uitgangen zonder omweg via de visualisatie.
• Praktijkgerichte regeling: Geschikt voor woonruimtes, kantoren, artsenpraktijken, hotels of administratieve gebouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX ventielaandrijvingscontroller 4-voudig REG met handbediening VC/S 4.2.1
Fabrikant	ABB
Artikelnummer	2CDG110217R0011
EAN	4016779011495
Catalogus	Verwarmingsactor
Bussysteem	KNX TP
Montagetype	REG, modulaire inbouw voor verdeelkast
Aantal kanalen	4
Aantal ventieluitgangen	4
Aantal digitale ingangen	12
Ingangen per kanaal	3
Aansturing	voor thermo-elektrische stelaandrijvingen
Geschikt voor	Radiatoren, vloerverwarming, koelplafond
Handbediening	ja
Busspanning	21 tot 32 V DC
Busstroomopname	< 12 mA
Uitgangsstroom max.	0,16 A
Schakelspanning	24 tot 230 V
Stelgrootte schakelend	ja
Stelgrootte continu	ja
Ventielbeschermingsfunctie	ja
Breedte in module-eenheden	8
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 °C tot +45 °C
Communicatie-objecten	max. 300
Groepsadressen	max. 300
Toewijzingen	max. 300

Flexibele KNX-ruimteregeling met sterke sensortechniek en duidelijke voordelen

De ABB KNX ventielaandrijvingscontroller 4-voudig REG met handbediening VC/S 4.2.1 is bijzonder geschikt voor projecten waarin verwarmen en koelen per ruimte veilig, nauwkeurig en efficiënt geregeld moeten worden. Door de combinatie van vier ventieluitgangen, twaalf ingangen en een geïntegreerde ruimtetemperatuurregelaar ontstaat een compacte oplossing voor veel typische HVAC-taken in de KNX-omgeving. Dat bespaart planningsinspanning, vermindert extra apparaten en vereenvoudigt de structuur in de verdeelkast.

Tot de belangrijkste sterke punten behoren het flexibele gebruik per kanaal, de directe integratie van externe contacten en sensoren en de eenvoudige handbediening voor servicegevallen. Juist bij vloerverwarmingen en koelplafonds is de dauwpuntbewaking een groot voordeel, omdat deze de bedrijfszekerheid in koelbedrijf verbetert. Ook bij detectie van open ramen of temperatuurgestuurde zonelogica komt het apparaat volledig tot zijn recht.

• Vier afzonderlijk parametreerbare kanalen voor individuele ruimtezones.
• Combineert actorfunctie, ingangen en temperatuurregeling in één apparaat.
• Zeer geschikt voor energiegeoptimaliseerde verwarmings- en koelconcepten.
• Directe integratie van typische sensortechniek zonder extra interfaces.
• Praktische handbediening versnelt test en onderhoud in de schakelkast.
• Passend voor veeleisende toepassingen in woningbouw en utiliteitsbouw.
• Nette KNX-integratie met uitgebreide parametreeropties.

Binnen de ABB KNX-serie positioneert dit model zich als veelzijdige verwarmingsactor met een hoge dichtheid aan ingangen en functies. Ten opzichte van eenvoudigere ventielaandrijvingscontrollers met minder kanalen is deze 4-voudige variant beter geschikt voor meerdere ruimtes of grotere zones binnen één lijn. In vergelijking met uitvoeringen met een hoger aantal kanalen blijft deze vooral interessant wanneer een overzichtelijke verdeling per woon- of gebruiksgebied gewenst is en niet te veel kringen op één apparaat gebundeld moeten worden.

ABB biedt in deze omgeving ook varianten met een afwijkend aantal kanalen aan. Modellen met meer uitgangen zijn vooral aantrekkelijk voor grotere verdiepingen of centrale verdelingen. De 4-voudige uitvoering is daarentegen vaak de betere keuze wanneer een duidelijke scheiding van gebieden, een fijnere servicetoewijzing of een compacte regeling per gebruikseenheid gewenst is.

Terwijl klassieke schakelactoren of universele actoren van ABB primair voor algemene schakeltaken zijn ontworpen, is dit apparaat duidelijk bedoeld voor ruimtelijke klimaatregeling. Het centrale verschil ligt in de speciale ventieluitgangen, de kanaalgebonden ingangen en de geïntegreerde ruimtetemperatuurregelaar. Daardoor vervalt in veel projecten de combinatie van meerdere afzonderlijke apparaten.

Ten opzichte van pure binaire ingangen of afzonderlijke regelaars biedt de oplossing een duidelijk praktisch voordeel: sensoren, actuatoren en regeling werken nauw samen en kunnen in ETS consistent worden geparametreerd. Dat vermindert de complexiteit en zorgt voor een nette werking bij verwarmen, koelen en toestandsbewaking.

Op de KNX-markt zijn vergelijkbare verwarmingsactoren te vinden van bijvoorbeeld MDT, Theben of Siemens. Apparaten van deze fabrikanten bieden afhankelijk van de serie eveneens meerdere ventieluitgangen en deels geïntegreerde regelfuncties. Verschillen komen meestal naar voren in de parametreringslogica, de diepgang van de regelfuncties, de omvang van de diagnose en de manier waarop de ingangen worden gebruikt.

MDT staat vaak bekend om zeer uitgebreide ETS-opties en een breed prijs-prestatiespectrum. Theben zet in veel series in op praktijkgerichte HVAC-functies en een duidelijke bedieningsstructuur. Siemens scoort vaak in projecten met een sterke focus op gebouwtechniek en systeemnabijheid. De basiscompatibiliteit van KNX is fabrikantoverschrijdend aanwezig, aangezien de integratie via gestandaardiseerde KNX-communicatie verloopt. In detail moet echter altijd worden gecontroleerd hoe regelobjecten, statusmeldingen en speciale HVAC-functies in het project zijn opgebouwd.

In ETS is het aan te raden om eerst elke zone een duidelijke naam te geven, bijvoorbeeld Wonen, Slapen, Badkamer of Kantoor. Daarna moeten de kanalen passend als verwarmings- of koelkring worden gestructureerd en de bijbehorende sensoren direct logisch worden toegewezen. Voor raamcontacten is het zinvol om een eigen communicatie-object voor verlaging of blokkering van het verwarmingsbedrijf te gebruiken. Zo reageert het kanaal direct op een geopend raam.

Bij koelplafonds of gemengde installaties moet de dauwpuntbewaking met duidelijke prioriteit worden geparametreerd. Een praktijkgericht voorbeeld is de blokkering van het koelbedrijf bij gedetecteerd vocht, terwijl de statusmelding tegelijk naar een visualisatie wordt gestuurd. Voor vloerverwarmingen wordt een eerder tragere regelkarakteristiek aanbevolen, terwijl bij radiatoren meestal snellere reacties zinvol zijn. Als analoog ruimtelijke bedieningsapparaten worden geïntegreerd, moeten setpointverschuiving, bedrijfsmodus en aanwezigheid logisch op gescheiden groepsadressen worden geplaatst. Dat verhoogt het overzicht in het project en vergemakkelijkt latere servicewerkzaamheden.

Voor grotere installaties is het raadzaam om groepsadressen naar ruimte en functie te structureren, bijvoorbeeld temperatuur actuele waarde, setpoint, raamstatus, stelgrootte en storingsmelding. Daardoor blijven diagnose, uitbreiding en onderhoud aanzienlijk eenvoudiger. De lokale bediening op het apparaat helpt bovendien om uitgangen tijdens de inbedrijfstelling snel te controleren zonder meteen elke functie via een visualisatie te hoeven testen.

Met de ABB KNX ventielaandrijvingscontroller 4-voudig REG met handbediening VC/S 4.2.1 kiest u voor een doordachte KNX-oplossing voor een modern ruimteklimaat. Het apparaat combineert nauwkeurige ventielaansturing, geïntegreerde temperatuurregeling en flexibel gebruik van ingangen in een compacte eenheid voor de verdeelkast. Zo realiseert u comfortabele, energiezuinige en servicevriendelijke verwarmings- en koelconcepten met professionele ambitie.

Of het nu gaat om hoogwaardige woningbouw, op kantoor of in functionele utiliteitsgebouwen: deze verwarmingsactor biedt de passende basis voor stabiele regeling, nette KNX-communicatie en hoge geschiktheid voor dagelijks gebruik. Een sterke keuze voor iedereen die ruimtecomfort intelligent wil plannen en op lange termijn betrouwbaar wil realiseren.
