Jaloezie-/rolluikactor – Zonweringsactor 4-voudig voor EIB / KNX domotica J4F10H-E – Lingg Janke – 79437 – 4260049687846:

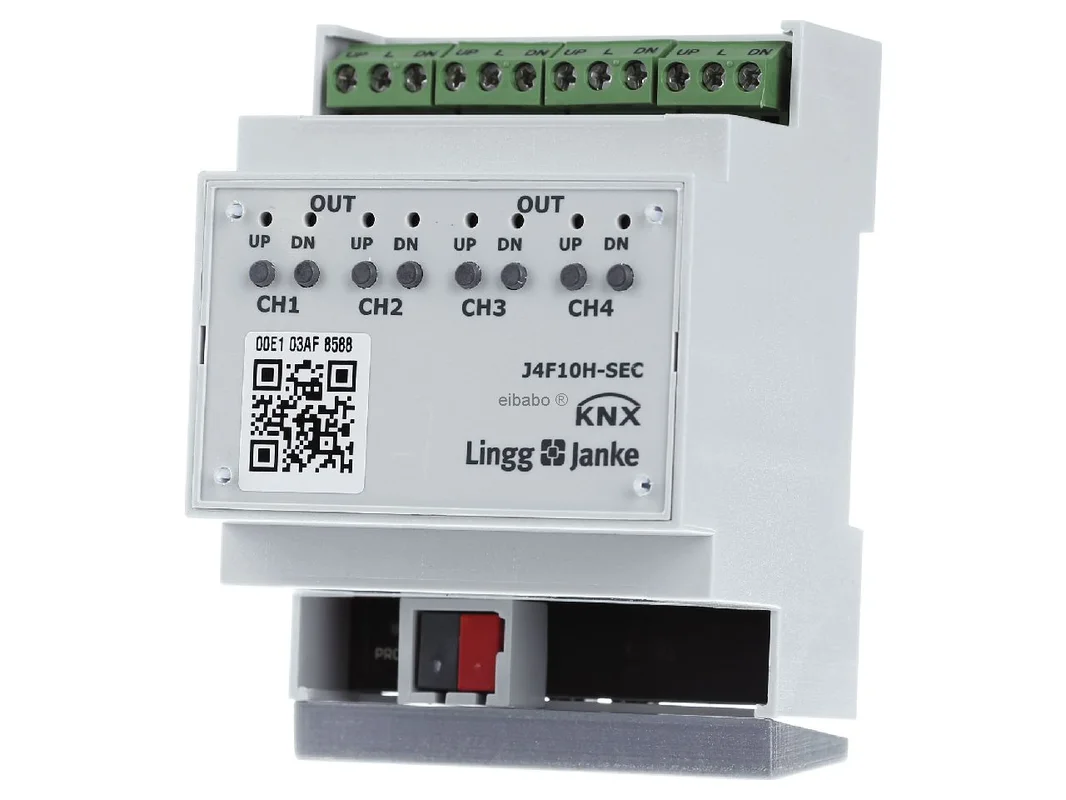

De Lingg Janke KNX jaloezieactor 4-voudig 10A met handbediening en scèrefunctie J4F10H-E 79437 / 79437SEC is een krachtige oplossing voor de nauwkeurige besturing van jaloezieën, rolluiken en andere zonweringsaandrijvingen in het KNX-systeem. Vier onafhankelijke kanalen maken de gerichte aansturing van maximaal vier aandrijvingen mogelijk. Daarmee is het apparaat ideaal voor woningbouw, utiliteitsbouw en moderne smart-buildingprojecten.

Nauwkeurige KNX-zonwering met vier onafhankelijke kanalen

Elk kanaal is ontworpen voor een eigen aandrijving en biedt directe handbediening op het apparaat. Zo kunnen service, test en ingebruikname snel en veilig worden uitgevoerd. Functies zoals tijden, posities, statusmeldingen, alarm, blokkeerfunctie en maximaal acht scènes zorgen voor een hoge flexibiliteit in het dagelijks gebruik. De mechanische contactvergrendeling per kanaal verhoogt de bedrijfszekerheid bij de aansturing van jaloezie- en rolluikmotoren.

Producthighlights voordelen

• Vier kanalen: Voor vier onafhankelijke zonweringsaandrijvingen in één apparaat.
• Handbediening per kanaal: Praktisch voor test, onderhoud en snelle bediening direct in de verdeler.
• Scèrefunctie: Maximaal acht scènes voor terugkerende bewegingsprofielen en ruimtetoestanden.
• Positiefuncties: Gerichte rijcommando’s voor comfort, privacy en zonwering.
• Tijdfuncties: Ondersteunt tijdsafhankelijke processen voor automatische zonwering.
• Alarmfunctie: Zinvol voor gedefinieerde reacties bij centrale veiligheidscommando’s.
• Blokkeerfunctie: Voorkomt ongewenste bediening in bepaalde bedrijfsmodi.
• Statusmelding: Goede basis voor visualisatie en installatiebewaking.
• 10 A per kanaal: Hoog schakelvermogen voor robuuste KNX-installaties.
• Mechanische contactvergrendeling: Extra veiligheid bij de motorbesturing.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Lingg Janke KNX jaloezieactor 4-voudig 10A met handbediening en scèrefunctie J4F10H-E 79437 / 79437SEC
EAN	4260049687846
Catalogus	Jaloezieactor
Bussysteem	KNX
Apparaattype	Jaloezie- / rolluikactor
Aantal kanalen	4
Aandrijvingen	4 onafhankelijke aandrijvingen
Handbediening	voor elk kanaal
Scènes	8
Functies	Tijden, posities, alarm, blokkeerfunctie, status
Schakelvermogen per kanaal	10 A bij 250 VAC
Contactvergrendeling	mechanisch per kanaal
Stroomsoort	AC

Efficiënte KNX-besturing voor rolluiken, jaloezieën en zonwering

De Lingg Janke KNX jaloezieactor 4-voudig 10A met handbediening en scèrefunctie J4F10H-E 79437 / 79437SEC is bijzonder interessant wanneer meerdere zonweringen centraal, veilig en comfortabel moeten worden bestuurd. Vier gescheiden kanalen maken een duidelijke toewijzing aan ruimtes, gevels of gebruikszones mogelijk. Zo kunnen bijvoorbeeld kantoorruimtes, woonruimtes of slaapkamers worden uitgerust met eigen bewegingsprofielen.

Een groot voordeel ligt in de combinatie van handbediening, scènes en statusfuncties. Daardoor is niet alleen het dagelijks gebruik comfortabel, maar ook de ingebruikname in de schakelkast duidelijk eenvoudiger. Met acht scènes kunnen typische situaties zoals ochtend, avond, hittebescherming of presentatie snel worden opgeroepen. De blokkeer- en alarmfuncties zijn bovendien zinvol wanneer centrale prioriteiten in het gebouw moeten worden toegepast.

• Vier aandrijvingen kunnen onafhankelijk en netjes in het KNX-systeem worden geïntegreerd.
• Directe handbediening op het apparaat bespaart tijd bij testloop, service en foutopsporing.
• Scènes vereenvoudigen terugkerende processen in woningbouw en utiliteitsbouw.
• Positie- en tijdfuncties verhogen comfort en energie-efficiëntie.
• Mechanische vergrendeling per kanaal ondersteunt een veilige motorwerking.
• Statusmeldingen helpen bij visualisatie, logica en diagnose.

Binnen de eco+-reeks is dit model vooral zeer interessant voor projecten met een gemiddeld aantal kanalen. In vergelijking met het 2-voudige apparaat J2F10H-E biedt de 4-voudige variant meer kanalen in één centrale actor en is deze daardoor beter geschikt voor verdiepingen, wooneenheden of grotere ruimtengroepen. Wie slechts enkele aandrijvingen wil besturen, kan gerichter plannen met een 2-voudig apparaat. Bij meerdere ramen of een kleine gevelzone is de 4-voudige uitvoering meestal de economischere keuze.

In de omgeving van de fabrikant zijn er bovendien uitvoeringen met een vergelijkbare basisfunctie, maar met een andere serie of parameteriseringslogica. De 4-voudige versie is sterk waar een goede balans tussen kanaaldichtheid, duidelijke bediening en klassieke KNX-zonweringsfuncties gevraagd wordt.

Een 2-voudige actor wordt vaak gebruikt in kleinere woonprojecten of voor afzonderlijke ruimtengroepen. De 4-voudige uitvoering is beter geschikt wanneer meerdere raamfronten gezamenlijk in één verdeler samenkomen. Daardoor daalt de bekabelingsinspanning per aandrijfpunt en blijft de ETS-structuur overzichtelijk. Voor zeer kleine deelinstallaties kan een apparaat met minder kanalen volstaan, terwijl de 4-voudige variant meer reserves biedt voor toekomstige uitbreidingen.

Vergelijkbare KNX-jaloezieactoren zijn onder andere verkrijgbaar van MDT, ABB en Gira. Apparaten van MDT staan vaak bekend om zeer uitgebreide ETS-functies en een fijne parametrering. ABB positioneert zich vaak sterk in de utiliteitsbouw en in gemengde concepten van verschillende disciplines. Gira biedt afhankelijk van de serie een nauwe integratie in de eigen systeemomgeving en in afgestemde gebouwautomatisering.

Essentiële verschillen liggen meestal in de ETS-structuur, in de omvang van de terugmeldobjecten, in extra functies voor veiligheidslogica en in de bedieningsfilosofie bij ingebruikname en service. Op KNX-niveau is de fundamentele integratie systeemcompatibel, aangezien de communicatie via de KNX-standaard verloopt. Bij projectplanning en visualisatie loont het echter om ook naar de detaillering van de betreffende applicatie te kijken.

Voor een nette projectplanning is het aan te raden elk kanaal direct naar ruimte en raamlocatie te benoemen, bijvoorbeeld „Wonen Zuid“, „Slapen Oost“ of „Kantoor West“. Zo blijven groepsadressen en terugmeldingen ook in grotere projecten duidelijk begrijpelijk. De scènes kunnen daarna zinvol over typische toepassingen worden verdeeld, bijvoorbeeld scène 1 voor daglicht, scène 2 voor privacy en scène 3 voor avondbedrijf.

In de praktijk is het nuttig om blokkeerobjecten voor reinigingsbedrijf of kinderbeveiliging gescheiden van normale rijcommando’s aan te leggen. Alarmobjecten moeten met hoge prioriteit worden geprojecteerd, zodat gedefinieerde rijtoestanden in geval van een gebeurtenis veilig worden geactiveerd. Voor visualisaties wordt het gebruik van statusobjecten per kanaal aanbevolen, zodat actuele toestanden in app, paneel of meldpost eenduidig zichtbaar zijn.

Bij gemengde installaties met jaloezieën en rolluiken moet in ETS duidelijk onderscheid worden gemaakt tussen lamellenfunctie en pure rijfunctie. Zo kunnen foutieve bewegingen worden vermeden en kunnen bedieningsconcepten logisch worden opgebouwd. Een praktisch voorbeeld is de scheiding van centrale commando’s voor de volledige zuidzijde en individuele commando’s voor vergaderruimtes of slaapgedeeltes.

Wie op zoek is naar een betrouwbare, overzichtelijke en praktijkgerichte oplossing voor de KNX-zonweringsbesturing, krijgt met deze actor een sterke basis voor veel toepassingen. Vier onafhankelijke kanalen, directe handbediening, acht scènes en functies voor positie, tijd, alarm en blokkering maken het apparaat tot een overtuigende keuze voor veeleisende installaties. Zo ontstaat een zonweringsoplossing die comfort, veiligheid en systeemduidelijkheid op professionele wijze combineert.
