Description

IP-patchmodule – KNX rJ45 8(8)-stekker IPM/S1.1 – ABB – 2CDG120036R0011 – 4016779697903:

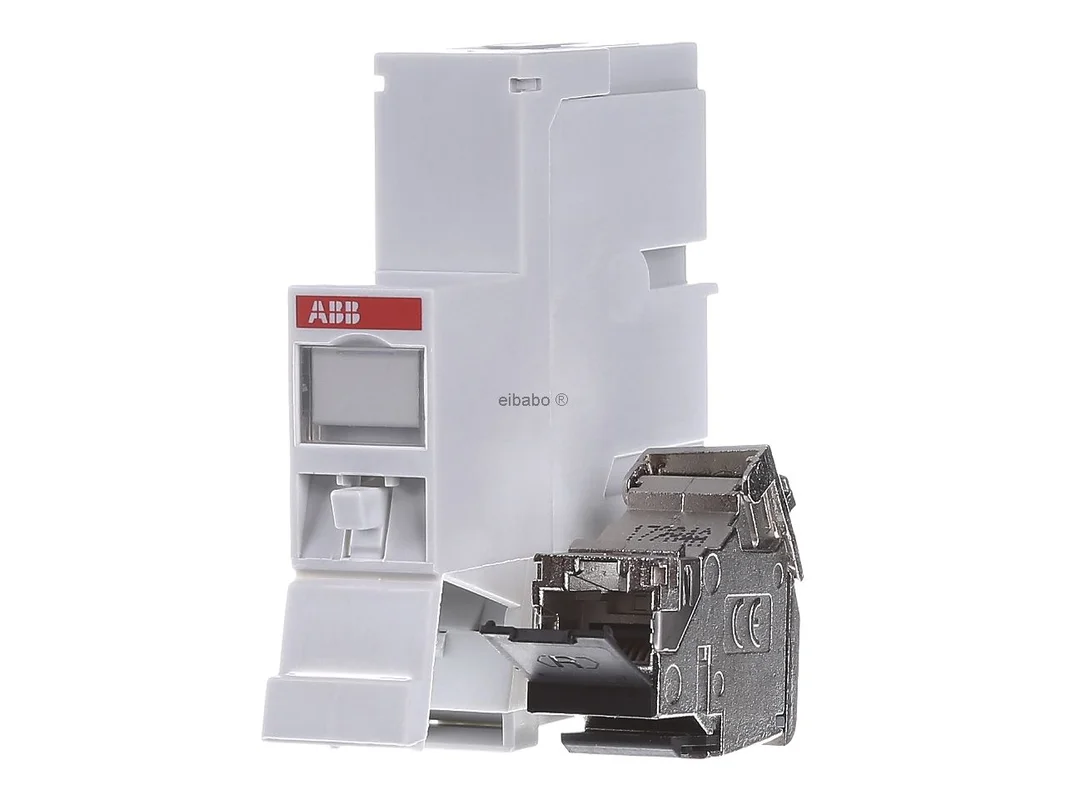

De ABB RJ45-patchmodule DIN-rail Cat 6A afgeschermd REG KNX IP20 IPM/S1.1 2CDG120036R0011 is een professionele oplossing voor de nette en veilige integratie van IP-verbindingen in de verdeler. De module bestaat uit een RJ45-module en een montageadapter voor bevestiging op de DIN-rail. Hij is ideaal geschikt voor gestructureerde netwerken in KNX-installaties en ondersteunt een geordende, normconforme installatie in de schakelkast.

RJ45-patchmodule voor DIN-rail met Cat 6A-afscherming en KNX-referentie

Door de uitvoering als afgeschermde Cat 6A-module is de patchmodule ontworpen voor moderne datasnelheden en een storingsarme signaaloverdracht. De compacte bouwvorm voor de DIN-rail vergemakkelijkt de integratie in verdelers waarin KNX IP, routers, interfaces of andere netwerkapparaten netjes moeten worden verbonden. Zo ontstaat een duidelijk gestructureerde overgang tussen patchkabel en installatieomgeving in de schakelkast.

Producthighlights voordelen

• Cat 6A-uitvoering: Geschikt voor krachtige netwerktrajecten in moderne gebouwtechniek.
• Afgeschermde opbouw: Ondersteunt een stabiele overdracht bij hoge EMC-eisen in de verdeler.
• RJ45-aansluiting: Breed verbreide en praktijkgerichte interface voor IP-geschikte systemen.
• DIN-railmontage: Snelle en nette integratie in REG-omgevingen.
• Compact ontwerp: Bespaart ruimte in de schakelkast en ondersteunt een geordende opbouw.
• Passend voor KNX-omgeving: Ideaal voor de aansluiting van KNX IP-apparaten en netwerkcomponenten.
• Professionele structuur: Vergemakkelijkt service, labeling en latere uitbreidingen.
• IP20-beschermingsgraad: Ontworpen voor gebruik in beschermde binnenruimtes en verdelers.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB RJ45-patchmodule DIN-rail Cat 6A afgeschermd REG KNX IP20 IPM/S1.1 2CDG120036R0011
EAN	4016779697903
Catalogus	Patchpaneel koper
Type	IPM/S1.1
Bestelnummer	2CDG120036R0011
Toepassing	IP-patchmodule voor KNX- en netwerkomgevingen
Type connector	RJ45 8(8)
Categorie	Cat 6A
Afgeschermd	Ja
Montagetype	DIN-rail
Beschermingsgraad	IP20
Kleur	Grijs, vergelijkbaar met RAL 7035
Aantal bussen	1
Breedte	18 mm
Hoogte	73 mm
Diepte	66,7 mm
Montage-eenheid	1 TE

Nette IP-aansluiting in de KNX-verdeler met sterke Cat 6A-techniek

Deze patchmodule wordt aanbevolen overal waar netwerkverbindingen in de schakelkast overzichtelijk, compact en servicevriendelijk moeten worden geleid. De combinatie van RJ45-module en DIN-railadapter vereenvoudigt de opbouw van KNX IP-lijnen, de aansluiting van IP-routers of de gestructureerde toevoer naar switches en andere automatiseringsapparaten. Door de afgeschermde Cat 6A-uitvoering is de module bijzonder geschikt voor omgevingen waar een hoge overdrachtskwaliteit en een opgeruimde verdeler vereist zijn.

• Ideaal voor de duidelijke scheiding van actieve netwerktechniek en veldbekabeling in de verdeler.
• Ondersteunt een overzichtelijke patchstructuur bij KNX IP, visualisatie en externe toegang.
• Afgeschermde bouwvorm helpt bij het verminderen van storingsinvloeden in de schakelkast.
• De smalle REG-vorm vergemakkelijkt het gebruik, ook bij beperkte ruimte.
• Servicewerkzaamheden worden door de goed toegankelijke RJ45-aansluiting duidelijk vereenvoudigd.
• Geschikt voor nieuwbouw, modernisering en professionele uitbreiding van IP-trajecten.

Binnen het ABB-assortiment is deze module vooral interessant wanneer een zuivere, passieve RJ45-overdracht op de DIN-rail nodig is. In tegenstelling tot actieve KNX IP-apparaten zoals interfaces of routers neemt hij geen telegramverwerking, geen lijnkoppeling en geen diagnose over. Hij dient als nette, mechanisch stabiele netwerkaansluiting in de verdeler en vormt daarmee een zeer zinvolle aanvulling op actieve ABB-componenten.

Vergeleken met klassieke aansluitdozen of vrij liggende koppelingen in de schakelkast biedt de REG-vorm een duidelijk betere orde. Dat is bijzonder nuttig wanneer meerdere ABB KNX-apparaten met IP-referentie in hetzelfde veld zijn geïnstalleerd en de bekabeling duidelijk moet worden gedocumenteerd.

Terwijl ABB KNX IP-routers en ABB KNX IP-interfaces actief op de bus werken en in ETS als deelnemers worden aangemaakt, blijft deze patchmodule volledig passief. Daarom is dit de juiste keuze wanneer geen logica, geen busfunctie en geen parametrering in het apparaat zelf nodig zijn. Zijn kracht ligt in de gestructureerde verbinding van netwerkkabels in de schakelkast.

Voor zuivere netwerkovergangen is de module daardoor duidelijk eenvoudiger toe te passen dan een actief KNX IP-apparaat. Als daarentegen tunneling, routing of programmeertoegang voor ETS nodig is, moet een passend ABB KNX IP-apparaat worden toegevoegd. De patchmodule creëert daarvoor de passende fysieke infrastructuur.

Vergelijkbare DIN-railmodules zijn onder andere verkrijgbaar van Rutenbeck, Metz Connect en LogiLink. Rutenbeck biedt afhankelijk van de uitvoering eveneens afgeschermde Cat 6A-oplossingen voor REG-gebruik aan, vaak met focus op klassieke netwerkverdelers. Metz Connect staat in de professionele omgeving bekend om hoogwaardige infrastructuurcomponenten en wordt vaak gebruikt in veeleisende industriële en utiliteitsgebouwen. LogiLink dekt eerder pragmatische standaardtoepassingen af en is vaak een optie voor eenvoudige netwerkovergangen.

De belangrijkste verschillen liggen meestal in bouwvorm, afschermconcept, moduledrager en de focus op pure netwerktechniek of gebouwautomatisering. Voor KNX-projecten is bij ABB het voordeel de consistente integratie in een reeds aanwezige ABB-omgeving in de verdeler.

Omdat de patchmodule zelf geen actieve KNX-deelnemer is, wordt hij in ETS niet als apparaat aangemaakt. In de praktijk is het echter zeer zinvol om de bijbehorende netwerkpoort in de projectdocumentatie duidelijk te benoemen, bijvoorbeeld als „KNX IP-router schakelkast noord” of „Servicepoort visualisatie”. Zo kunnen service en foutopsporing duidelijk worden versneld.

Een beproefd voorbeeld uit de praktijk: de KNX IP-router wordt in de verdeler via deze module naar een switch geleid. In ETS wordt de router dan met duidelijke namen, heldere lijnreferenties en een nette IP-structuur gedocumenteerd. De patchmodule zelf vormt daarbij het vaste, traceerbare overdrachtspunt tussen actieve techniek en patchpaneel.

Een ander voorbeeld is de scheiding van servicetoegang en installatiecommunicatie. Als een ETS-service-notebook slechts tijdelijk wordt aangesloten, kan een eigen, gelabelde RJ45-poort op DIN-rail de toegang vereenvoudigen. Dat zorgt voor orde in de verdeler en vermindert verkeerde aansluitingen bij inbedrijfstelling of onderhoud.

Wie in de verdeler inzet op duidelijkheid, kwaliteit en een professionele IP-aansluiting, maakt met deze ABB-patchmodule een zeer goede keuze. De afgeschermde Cat 6A-techniek, de compacte DIN-railmontage en de nette RJ45-overgang maken de module tot een praktijkgerichte bouwsteen voor veeleisende netwerk- en KNX-installaties. Zo ontstaat een gestructureerde, servicevriendelijke omgeving voor stabiele communicatie in het smart building.
