Inzet – Touch sensor connector voor KNX domotica 671299 – Merten – 4011281619559:

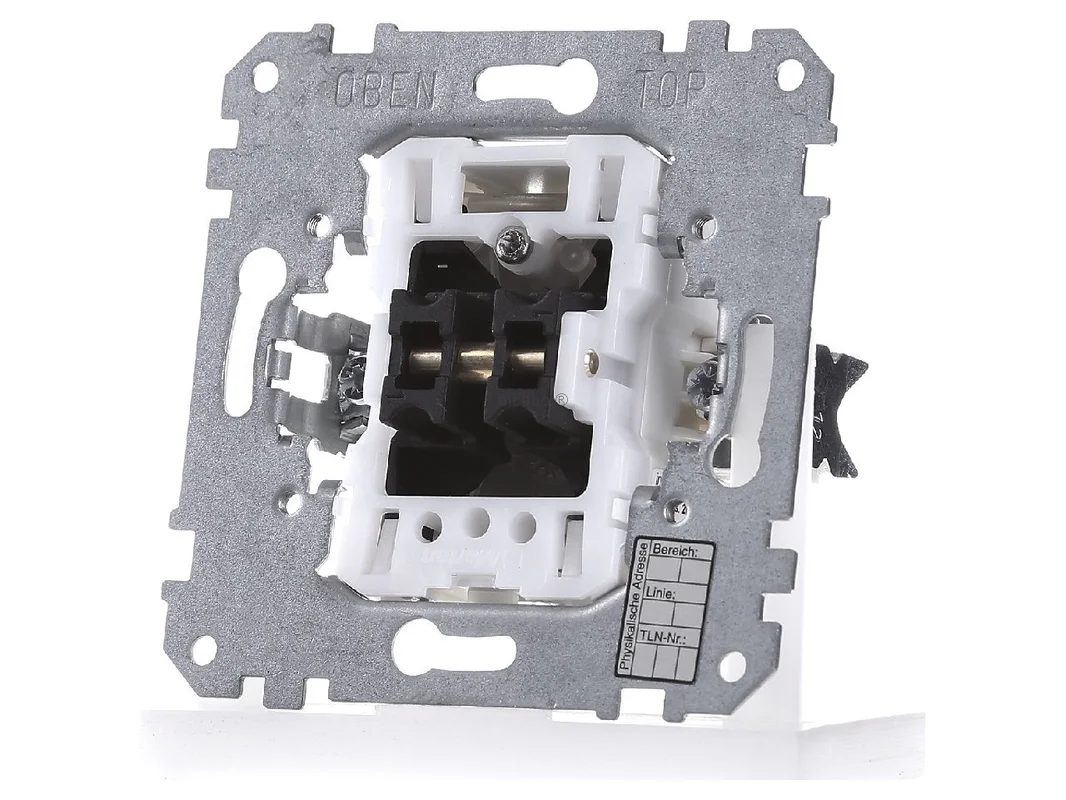

De Merten KNX buskoppelaarelement 2-voudig inbouw met middenstand IP20 671299 is een doordachte oplossing voor de moderne drukknopaankoppeling in het KNX-systeem. Het element is ontwikkeld voor inbouwmontage en combineert een duidelijke bedieningslogica met flexibele functies voor licht, dimmen en zonwering. Dankzij de middenstand is het apparaat ideaal voor toepassingen waarbij gedefinieerde rij- en schakelcommando’s nauwkeurig moeten worden geactiveerd.

Merten KNX buskoppelaarelement 2-voudig met middenstand voor nauwkeurige drukknopfuncties in smart buildings

De geïntegreerde buskoppelaar maakt een compacte en nette KNX-installatie zonder extra koppelmodule mogelijk. In combinatie met passende wippen uit System M, System Design en System Fläche ontstaat een hoogwaardige bedieningsoplossing voor woningbouw, utiliteitsbouw en veeleisende renovatie. De uitvoering met middenstand ondersteunt twee jaloeziegroepen en biedt daarmee een duidelijk voordeel bij de besturing van rolluiken, jaloezieën en soortgelijke aandrijvingen.

Producthighlights voordelen

• 2-voudige KNX drukknopaankoppeling: Ideaal voor schakelen, omschakelen, dimmen en de besturing van twee jaloeziegroepen.
• Met middenstand: Geschikt voor nauwkeurige omhoog-, omlaag- en stopcommando’s bij zonweringstoepassingen.
• Geïntegreerde buskoppelaar: Compacte bouwvorm voor een efficiënte en nette installatie.
• Inbouwmontage: Geschikt voor montage in een 60 mm installatiedoos.
• Programmeertoets met led: Vergemakkelijkt adressering, inbedrijfstelling en service in het KNX-project.
• Grote ontwerpvrijheid: Compatibel met veel Merten-schakelaarprogramma’s.
• Praktijkgerichte bediening: Zeer geschikt voor woonruimtes, kantoren en functionele zonweringsoplossingen.
• Beschermingsgraad IP20: Ontworpen voor gebruik in droge binnenruimtes.

Functies voor licht, dimmen en zonwering

• Schakelen: Comfortabele aansturing van lichtkringen en functies in het KNX-systeem.
• Omschakelen: Geschikt voor wisselende schakeltoestanden en logische bedieningsconcepten.
• dimmen: Ondersteunt intuïtieve helderheidsregeling via passende KNX-parameterisering.
• 2 jaloeziegroepen: Bijzonder sterk voor rolluik- en jaloeziebesturing met een duidelijke bedieningsstructuur.
• Middenstand: Nette evaluatie van de drukknopbeweging voor exacte rijcommando’s.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Merten KNX buskoppelaarelement 2-voudig inbouw met middenstand IP20 671299
EAN	4011281619559
Catalogus	Drukknopaankoppeling
Bussysteem	KNX
Bustype	KNX TP
Product- of componenttype	Buskoppeling
Apparaatuitvoering	Element
Montagetype	Inbouw, installatie in 60 mm installatiedoos
Bevestigingstype	Klauw- of schroefbevestiging
Uitvoering	2-voudig, met middenstand
Aantal bedieningstoetsen	4
Softwarefuncties	Schakelen, omschakelen, dimmen, 2 jaloeziegroepen
Programmeerprocedure	Met toets en led
Beschermingsgraad	IP20
Min. diepte van de inbouwdoos	46 mm
Materiaal	Metaal/kunststof

Flexibele KNX drukknopaankoppeling voor zonwering, licht en veeleisende ruimtebesturing

De Merten KNX buskoppelaarelement 2-voudig inbouw met middenstand IP20 671299 wordt aanbevolen overal waar een elegante drukknopoplossing met duidelijke functiescheiding gevraagd is. De focus ligt op de besturing van twee jaloeziegroepen, maar ook klassieke licht- en dimtaken kunnen netjes in een KNX-concept worden geïntegreerd. Vooral in ruimtes met hoge bedieningseisen scoort de middenstand met een nauwkeurige en begrijpelijke gebruikersgeleiding.

Een belangrijk voordeel ligt in de brede combineerbaarheid met Merten-schakelaarprogramma’s. Daardoor kan de techniek onopvallend in hoogwaardige interieurs worden geïntegreerd. Voor projecten met een uniforme ontwerplijn in de woningbouw of utiliteitssector is dat een duidelijk pluspunt. De compacte inbouwvorm ondersteunt bovendien een opgeruimde installatie direct op de bedieningsplaats.

• Zeer geschikt voor rolluik- en jaloeziebesturing met een strak bedieningsgevoel dankzij de middenstand.
• Geschikt voor twee gescheiden jaloeziegroepen op één inbouwlocatie.
• Compacte KNX-aansluiting dankzij geïntegreerde buskoppelaar.
• Grote vormgevingsvrijheid met veel Merten-designlijnen.
• Praktisch voor nieuwbouw, modernisering en hoogwaardige systeemruimtes.
• Programmering en service worden vergemakkelijkt door led en toets op het element.

Binnen het Merten-assortiment ligt de directe vergelijking met het 2-voudige buskoppelaarelement zonder middenstand voor de hand. De variant met middenstand is vooral zinvol voor zonwering en rijcommando’s, omdat deze een gedefinieerde neutrale positie biedt. Dat vergemakkelijkt de intuïtieve bediening van jaloezieën en rolluiken.

Ten opzichte van de 1-voudige buskoppelaar met middenstand richt deze 2-voudige uitvoering zich op toepassingen met een grotere functionele omvang op één plaats. Dat is voordelig wanneer twee jaloeziegroepen, extra lichtfuncties of gedifferentieerde ruimtecommando’s gewenst zijn. Wie slechts één functie-eenheid nodig heeft, kan binnen de Merten-familie kiezen voor een 1-voudige oplossing en zo de parameterisering slanker houden.

De uitvoering 671299 is duidelijk ontworpen voor toepassingen met middenstand en twee jaloeziegroepen. Dat onderscheidt haar van de variant 671298 zonder middenstand. Zonder middenstand worden volgens de functiebeschrijving telegrammen alleen gegenereerd bij bediening van de onderste helft van de wip. De hier voorliggende versie is daarom de betere keuze wanneer een klassieke, goed begrijpelijke jaloeziebediening met omhoog, stop en omlaag gewenst is.

In combinatie met System M, System Design en System Fläche kan het element in verschillende ruimteconcepten worden geïntegreerd. Als speciale uitvoering zijn bovendien aanpassingen voor AQUADESIGN en AQUACLASSIC mogelijk. Dat vergroot de toepassingsgebieden wanneer in het project een speciaal schakelaardesign is voorgeschreven.

Vergelijkbare KNX-drukknopaankoppelingen zijn onder meer te vinden bij Jung, Gira en Busch-Jaeger. Verschillen blijken meestal uit de designintegratie, de omvang van de applicatie en de betreffende systeemwereld van de fabrikant. Merten scoort hier vooral met de nauwe aansluiting op zijn schakelaarprogramma’s en een duidelijke focus op passende wippen en elementen.

Bij Jung staan vaak designgerichte sensoroplossingen op de voorgrond, die per serie anders zijn opgebouwd. Gira biedt eveneens KNX-bedieningspunten met hoogwaardige optiek en brede gebouwintegratie. Busch-Jaeger is sterk in sensorgebaseerde KNX-bedieningselementen met een uitgebreid functiespectrum. Voor het gebruik van dit Merten-apparaat is echter vooral belangrijk dat de mechanische en vormgevende compatibiliteit op de Merten-omgeving is afgestemd. Een directe uitwisseling tussen fabrikanten is daarom in de regel niet bedoeld als insteekbare systeemoplossing.

In de ETS moet eerst worden vastgelegd of de toetsen primair voor licht, dimmen of zonwering worden gebruikt. Bij een typische jaloezietoepassing wordt een duidelijke toewijzing per wippenpaar aanbevolen, bijvoorbeeld links voor jaloeziegroep 1 en rechts voor jaloeziegroep 2. Zo blijft de bediening ook voor wisselende gebruikers direct begrijpelijk.

Praktisch is de volgende structuur: korte toetsdruk voor omhoog of omlaag, langere toetsdruk voor lamellenverstelling of continue beweging, afhankelijk van de in het project gebruikte applicatie. Voor woonruimtes kan daarnaast een centraal adres voor alle zonweringselementen worden toegewezen, zodat ’s ochtends of ’s avonds een gezamenlijk rijcommando mogelijk is.

Bij lichtfuncties kan één toets voor schakelen en lang indrukken voor dimmen worden ingesteld. In ruimtes met gecombineerd gebruik kan één kanaal voor licht en één kanaal voor zonwering zinvol zijn. Een nette benaming van de groepsadressen in ETS, bijvoorbeeld op basis van ruimte, functie en richting, vergemakkelijkt later onderhoud en uitbreiding aanzienlijk.

Voor servicegevallen is het raadzaam de functies in de ETS-documentatie exact per wippositie vast te leggen. Juist bij middenstand helpt dat om bedieningslogica en telegramgedrag snel te kunnen volgen. In grotere projecten verhoogt dat het overzicht en vermindert het fouten bij wijzigingen.

Wie een betrouwbare en elegante KNX-drukknopaankoppeling voor zonwering en ruimtefuncties zoekt, kiest met dit element voor een technisch uitgewerkte Merten-oplossing. De 2-voudige uitvoering met middenstand zorgt voor duidelijke bedieningsprocessen, ondersteunt twee jaloeziegroepen en past harmonieus in veel Merten-schakelaarprogramma’s. Zo ontstaat een professioneel bedieningspunt met een hoge geschiktheid voor dagelijks gebruik en overtuigende systeemintegratie.
