Description

Installatie vloerklem grijs N/L/PE – Installatie-klemmenblok 5,2mm 20A 2003-6646 – WAGO – 4050821322061:

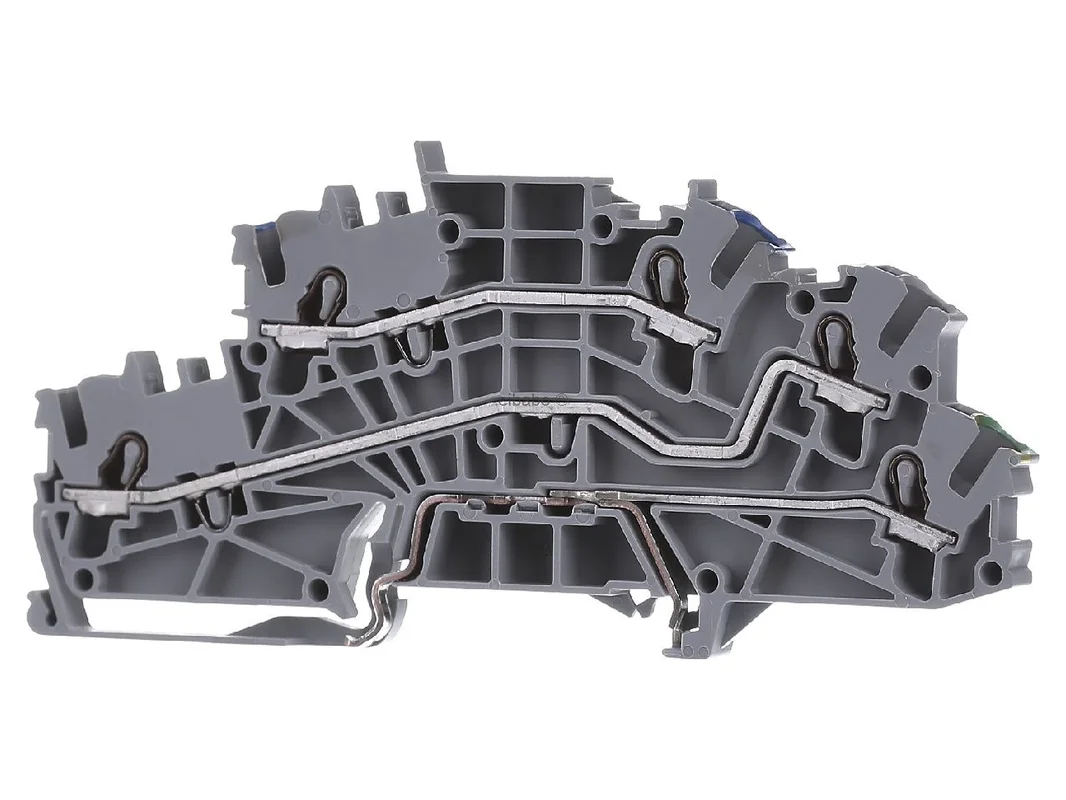

De WAGO installatieniveauklem N/L/PE grijs voor verdeeltechniek 2003-6646 is een compacte rijgklem voor een veilige en overzichtelijk gestructureerde bedrading in de verdeelbouw. Zij verbindt nulleider, faseleider en beschermingsleider in een ruimtebesparende uitvoering en maakt gebruik van de beproefde Push-in CAGE CLAMP® techniek voor een snelle montage met weinig gereedschap.

Efficiënte bedrading in de verdeler met de WAGO installatieniveauklem

De klem is ontworpen voor de gestructureerde installatie in verdeelkasten en schakelkasten. Door de meerlaagse indeling van de potentialen N, L en PE kan de bedradingsinspanning in de schakelkast worden verminderd. De bedieningsopening vergemakkelijkt het losmaken en geleiden van de geleider, terwijl de Push-in aansluiting massieve geleiders en fijnaderige geleiders met adereindhuls direct opneemt. Dat zorgt voor snelheid, orde en hoge contactzekerheid tijdens gebruik.

Producthighlights voordelen

• Ontworpen voor N/L/PE: Drie potentialen in één klem voor een schone structuur in de verdeler.
• Push-in CAGE CLAMP®: Snelle, onderhoudsvrije aansluiting met hoge proceszekerheid.
• Met bedieningsopening: Vergemakkelijkt het losmaken en aansluiten bij service en ombouw.
• Direct insteken: Massieve geleiders en fijnaderige geleiders met adereindhuls kunnen zonder extra gereedschap worden aangesloten.
• Breed geleiderbereik: Afhankelijk van het geleidertype geschikt voor doorsneden van 0,25 tot 4 mm².
• Compacte bouwvorm: Ideaal voor verdeeltechniek met hoge eisen aan ruimte en overzicht.
• Voor DIN-rail TH35: Geschikt voor de gangbare montage in de schakelkastbouw.
• Hoge veiligheid: PE-functie en duidelijk gescheiden potentiaalgeleiding voor toepassingen conform de norm.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO installatieniveaulklem N/L/PE grijs voor verdeeltechniek 2003-6646
Fabrikantartikelnummer	2003-6646
EAN	4050821322061
Catalogus	Installatie-niveaulklem
Producttype	Installatieniveaulklem
Serie	Serie 2003
Aansluittype	Push-in CAGE CLAMP®
Nominale aansluiting	2,5 mm²
Geleiderdoorsnede	0,25 tot 4 mm² afhankelijk van het geleidertype
Potentialen	N / L / PE
Kleur	grijs
Montagetype	DIN-rail TH35
Met bedieningsopening	ja
Met PE-functie	ja
Strip lengte	10 tot 12 mm

Passende oplossingen voor verdeelkasten, vergelijking en toepassing in het systeem

In de praktijk scoort de klem met een duidelijke potentiaaltoewijzing en een zeer goede toegankelijkheid in krappe verdeelkasten. Dat is vooral een voordeel bij gebouwinstallatie, bij onderverdelingen en bij netjes geplande stroomkringen. Ten opzichte van eenvoudige doorgaande klemmen uit dezelfde serie biedt een installatieniveaulklem het grote voordeel meerdere relevante potentialen in slechts één component te voeren. Dat bespaart ruimte op de draagrail en vergemakkelijkt de toewijzing bij onderhoud en controle.

Binnen het WAGO programma is deze uitvoering vooral zinvol wanneer N, L en PE gezamenlijk in compacte vorm moeten worden geleid. Vergelijkbare WAGO varianten uit de serie 2003 verschillen vooral in doorsnede, N-functie of scheidingsmogelijkheden. Modellen met N-scheidingsschuif zijn eerder interessant voor meet-, test- of storingszoekwerkzaamheden, terwijl deze uitvoering is gericht op snelle en directe standaardbedrading. Varianten met een andere doorsnede zijn eerder geschikt voor afwijkende belastingen of afwijkende geleiderconfiguraties in het project.

Ook in vergelijking met vergelijkbare rijgklemmen van andere fabrikanten blijft de toepassing duidelijk: Phoenix Contact biedt met Push-in rijgklemmen eveneens compacte oplossingen voor de verdeelbouw, vaak met een sterke focus op systeemtoebehoren en markering. Weidmüller Klippon Connect klemmen staan bekend om modulaire bedrading en brede systeemintegratie. ABB Entrelec klemmen worden vaak ingezet in industriële omgevingen en maken afhankelijk van de serie gebruik van andere aansluitconcepten. De WAGO oplossing onderscheidt zich vooral door de intuïtieve Push-in CAGE CLAMP® techniek, de goede servicevriendelijkheid en de duidelijke uitvoering voor N/L/PE toepassingen.

Toepassingsgebieden en praktisch nut in de elektro-installatie

• Onderverdelingen: Voor een overzichtelijke geleiding van N, L en PE in een kleine ruimte.
• Schakelkastbouw: Geschikt voor gestructureerde bedrading met duidelijke potentiaalscheiding.
• Gebouwinstallatie: Praktisch bij installaties met veel terugkerende stroomkringen.
• Service en ombouw: De bedieningsopening vereenvoudigt aanpassingen in bestaande installaties.
• Normgerichte verdeeltechniek: Ondersteunt een nette, goed controleerbare bedrading.

Deze rijgklem is een sterke keuze voor vakbedrijven die in de verdeelbouw inzetten op compacte afmetingen, hoge aansluitkwaliteit en snelle montage.

Push-in aansluiting, geleiderbereik en montagevoordelen compact uitgelegd

De installatieniveaulklem uit de serie 2003 is ontworpen voor eenvoudige en veilige bedrading. Voor de geleideraansluiting is een striplengte van 10 tot 12 mm nodig. De Push-in CAGE CLAMP® techniek staat voor een onderhoudsvrije universele aansluiting die veel geleidertypen opneemt en het montageproces versnelt. Massieve geleiders en fijnaderige geleiders met adereindhuls kunnen direct worden ingestoken, wat het werk in de verdeler duidelijk vereenvoudigt.

Afhankelijk van het geleidertype dekt de klem een bereik van 0,25 tot 4 mm² en is daarmee geschikt voor veel typische taken in de moderne elektro-installatie. Juist bij krappe inbouwverhoudingen zorgt de niveaubouwvorm voor meer orde, korte wegen en een net totaalbeeld in de schakelkast. Zo ontstaat een duidelijke meerwaarde voor planning, montage en later onderhoud.
